Teenage Engineering OP-1 Flex-Kabel Austausch

Geschrieben von: Tobias Isakeit
  • Kommentare: 4
Teenage Engineering OP-1 Flex-Kabel Austausch

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

30 Minuten

Einleitung

Was das Rückenmark für deinen Körper ist, ist das Flex-Kabel für das OP-1. Falls dein Lieblings-Musikgerät einen Hexenschuss hat, kannst du dieses Kabel tauschen, um wieder auf die Beine zu kommen.

  1. vxoTLiJxFDPOji5X
    vxoTLiJxFDPOji5X
    ajlj12AYLBNXKv6o
    MSgrKiNeLFhWdEpd

    • Um an die Schrauben unter dem Keyboard zu kommen, musst du einige Tasten entfernen. Dafür kannst du entweder ein Opening Tool oder ein Opening Pick verwenden. Das erste Bild zeigt, welche Tasten entfernt werden müssen (insgesamt zwölf Stück).

    • Die vier länglichen Tasten der Klaviatur kannst du von links her lösen.

    • Die acht kleineren Tasten löst du von unten.

  2. NKEIk4cFqiaAPIDr
    NKEIk4cFqiaAPIDr
    faMO21YfJAINC3yK

    • Der Scherenmechanismus der acht kleinen Tasten blockiert die darunter liegenden Schrauben.

    • Wieder mit einem Opening Tool oder einem Opening Pick kannst du diese einfach herausheben.

    • Achte beim Zusammenbauen darauf, dass die Scherenmechanismen in der richtigen Orientierung eingebaut werden.

  3. SLEyuvdxWjnDuCUg
    SLEyuvdxWjnDuCUg
    RCYV1CYSlXFdOVKE
    MpduwLQ5mTtWh4lM

    • Löse die zwölf Schrauben mit einem Phillips #00 Schraubendreher.

    • Dann ziehe einfach die vier Drehknöpfe und den Lautstärkeregler ab.

    • Jetzt kannst du das Keyboard leicht anheben und versetzt nach hinten ablegen.

    Your missing the ribbon decoupling step, unless you skipped it because it’s such a tight squeeze to get back in.

    William “Zoe” FitzGerald -

    The concept of removing the square panels that the knobs sit on was skipped.

    Station 2Station -

  4. luvhUdcGVhvHVrFF

    • Entriegele die Flachbandkabel indem du die beiden schwarzen Kunststoffnasen auf jeder Seite der Anschlüsse wegdrückst.

    • Nun kannst du die Kabel herausnehmen und das Keyboard vollständig entfernen.

  5. QYS1KV2dD4UFhDrk
    QYS1KV2dD4UFhDrk
    Rpi4nn3MWGsHJo3x
    fAJTuHuPvmHbvqMN

    • Öffne die Verbindung des Displaykabels mithilfe eines Plastic Opening Tools indem du die Lasche nach open klappst.

    • Das Display ist mit einem sanften Kleber befestigt. Ein Spudger hilft dir, es zu befreien.

    • Jetzt kannst du das Kabel lösen und das ganze Display heraus nehmen.

  6. yIMwsPnAtZDAEFMq
    yIMwsPnAtZDAEFMq
    Ao1X5QASOWNuqFV6

    • Löse den Stecker der Batterie vom DSP Board.

    • Entferne die beiden Phillips #00 Schrauben, mit denen das DSP Board befestigt ist.

  7. 2VQyXqKx5ER1aEDB
    2VQyXqKx5ER1aEDB
    P2GllcMs5tD5ces6

    • Nun kannst du vorsichtig das DSP Board anheben, um an das Flex-Kabel darunter zu gelangen.

    • Löse das Flex-Kabel mit einem Spudger und entferne das DSP Board.

    Where can I get the board

    jake wesley -

    Any luck getting a DSP board?

    Robert Herman -

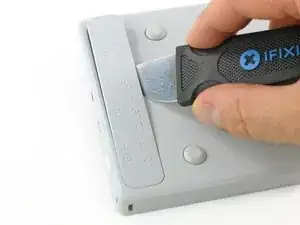

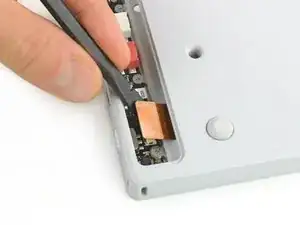

  8. Iiic6HUJBk262rRd
    Iiic6HUJBk262rRd
    K6Gn4JHl6HaQt3Yx

    • Drehe das OP-1 auf die andere Seite, um die Rückabdeckung zu öffnen, damit du an das Connector Board kommst.

    • Löse das Flex-Kabel vom Connector Board.

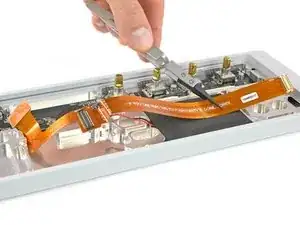

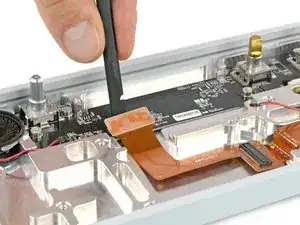

  9. Py6jBpJxya1ovBTq
    Py6jBpJxya1ovBTq
    PtheQIJkPviuPfdW

    • Zurück auf der Vorderseite kannst du nun das Flex-Kabel vom UI Board lösen.

    • Jetzt ist das Flex-Kabel frei und kann vollständig herausgenommen werden.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
