Einleitung

Das UI Board ist zuständig für alle Knopf- und Keyboard-Action und verbindet den Lautsprecher. Falls es nicht mehr funktioniert, gibt es auch keine Action.

Diese Anleitung zeigt dir, wie du das UI Board deines OP-1 austauschst.

  1. vxoTLiJxFDPOji5X
    vxoTLiJxFDPOji5X
    ajlj12AYLBNXKv6o
    MSgrKiNeLFhWdEpd
    • Um an die Schrauben unter dem Keyboard zu kommen, musst du einige Tasten entfernen. Dafür kannst du entweder ein Opening Tool oder ein Opening Pick verwenden. Das erste Bild zeigt, welche Tasten entfernt werden müssen (insgesamt zwölf Stück).

    • Die vier länglichen Tasten der Klaviatur kannst du von links her lösen.

    • Die acht kleineren Tasten löst du von unten.

  2. NKEIk4cFqiaAPIDr
    NKEIk4cFqiaAPIDr
    faMO21YfJAINC3yK
    • Der Scherenmechanismus der acht kleinen Tasten blockiert die darunter liegenden Schrauben.

    • Wieder mit einem Opening Tool oder einem Opening Pick kannst du diese einfach herausheben.

    • Achte beim Zusammenbauen darauf, dass die Scherenmechanismen in der richtigen Orientierung eingebaut werden.

  3. SLEyuvdxWjnDuCUg
    SLEyuvdxWjnDuCUg
    RCYV1CYSlXFdOVKE
    MpduwLQ5mTtWh4lM
    • Löse die zwölf Schrauben mit einem Phillips #00 Schraubendreher.

    • Dann ziehe einfach die vier Drehknöpfe und den Lautstärkeregler ab.

    • Jetzt kannst du das Keyboard leicht anheben und versetzt nach hinten ablegen.

    Your missing the ribbon decoupling step, unless you skipped it because it’s such a tight squeeze to get back in.

    William “Zoe” FitzGerald -

    The concept of removing the square panels that the knobs sit on was skipped.

    Station 2Station -

  4. 51sGIqr3XDf63GZr
    51sGIqr3XDf63GZr
    TtJMQEP5jZOmWNRo
    1qoL6TEjDLJueeCK

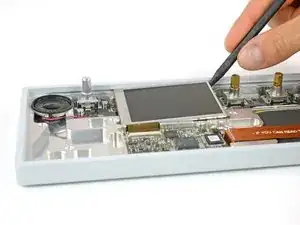

    • Das Display ist mit einem sanften Kleber befestigt. Ein Spudger hilft dir, es zu befreien.

    • Achtung, das Flachbandkabel ist immernoch verbunden.

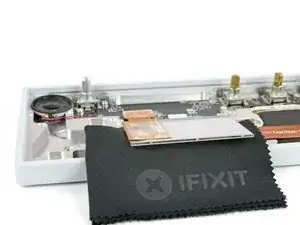

    • Stelle sicher, dass das Display nicht beschädigt wird, wenn du es nach vorne aus dem Weg klappst, um an das UI Board zu kommen.

  5. tcMhViloAUgklmwJ
    tcMhViloAUgklmwJ
    cmYNrUQdVrsJlDmT

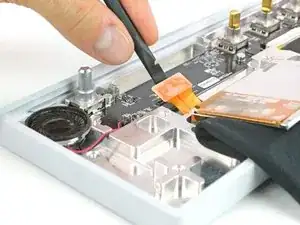

    • Löse das Flachbandkabel vom DSP Board zum UI Board.

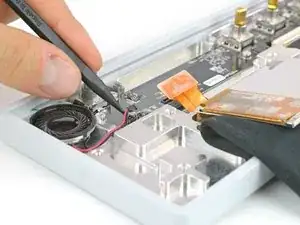

    • Löse die Steckverbindung vom Lautsprecher.

  6. fvNCGBRLMDGkuxeD
    fvNCGBRLMDGkuxeD
    Sa4B5xsiuZ135SjY
    LyMWdsIJsHCNLeYX

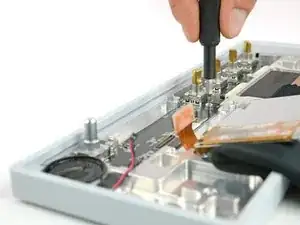

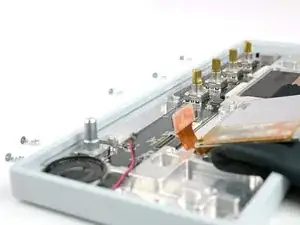

    • Verwende einen Phillips #00 Schraubendreher, um die Fünf Schrauben am UI Board zu lösen.

    • Zu jeder Schraube gehört noch eine dicke Unterlegscheibe. Verliere diese nicht.

  7. 1ZdH1VPGovT3Thte
    1ZdH1VPGovT3Thte
    JT2i6MQbwk1P2byn
    JldP2KScVkrZJrBu

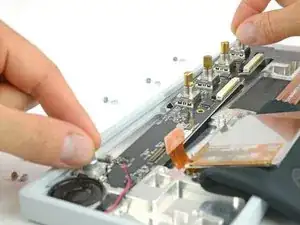

    • Nun ist das UI Board frei und kann herausgenommen werden. Du kannst es bei den Drehknöpfen fassen und hebst es auf der rechten Seite ein wenig an.

    • Auf der klinken Seite können der Lautsprecher und dessen Kabel im Weg sein, um es gerade nach oben heraus zu nehmen. Bewege es einfach leicht diagonal nach rechts oben, um es vollständig heraus zu nehmen.

    • Versichere dich, dass die schwarze Kunststoffmatte unter dem UI Board drin bleibt.

    • Nach dem Zusammenbau solltest du das Board mit dem internen Test prüfen. Du kannst ihn starten, indem du während dem Einschalten dem Button "COM" drückst und die Funktion "0" wählst.

    Thanks a ton this helped so much!

    William “Zoe” FitzGerald -

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.

Tobias Isakeit

Mitglied seit: 31/03/14

108043 Reputation

2 Kommentare

Can anyone recommend a good adhesive tape to fix the screen in place after doing the repair?

ossian moncreiffe -

No need to replace the adhesive tape as long as you leave it attached to the op1 or to the back of the display itself. So when you go to put everything back together, slot the display back into place, the adhesive tape that is there should stick very gently and when you go to put the keyboard with the display glass back, everything will be held in place.

Also, this guide skips over detaching the ribbon cables when you are removing the keyboard, the two connectors each have two (2 on each port) very small black colored locking mechanisms on the left and right of the cable's port, using a spudger you can push those locking mechanisms up about 2mm, and the ribbons should detach from the ui board seamlessly allowing you to gently pull them out. When putting it back together, insert the ribbon cable evenly to the new port, and push the locking mechanisms into place (reverse from what you did before).

sahdudeone -
