Einleitung
Folgendes Fehlerbild hat sich an unserem Toaster Philips HD2626 eingestellt:
Man kann den Toasterhebel runter drücken und dann startet auch der Toastvorgang, d.h. die Heizwendeln werden heiß. Allerdings schwupst der Hebel sofort wieder nach oben, wenn man ihn los läßt. Wenn man nicht die ganze Zeit neben dem Toaster stehen will, kann man stattdessen diese Anleitung ausprobieren.
Ursache war bei mir nämlich eine Verschmutzung des Magnetschalters. Dort sind Krümel zwischen Magnet und Anker geraten, die die korrekte Funktion verhinderten.
Werkzeuge
-
-
Fünf Schrauben entfernen, allerdings sind die Schrauben links und rechts oben Spezialschrauben. Die konnte ich mit Spitzzange und einige Gefummel lösen und habe sie durch Kreuzschlitzschrauben ersetzt
-

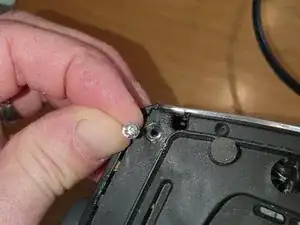

Im zweiten Bild ist die sehr reparatur-unfreundlichen Schraube zu sehen. Danke Philips!
-
-
-

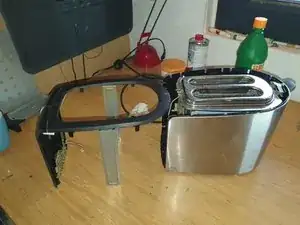

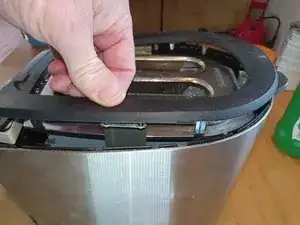

Seitenwand lässt sich jetzt öffnen und mitsamt der Abdeckung entfernen.
-
Dabei vorsichtig vorgehen. Mir ist die Abdeckung dabei gebrochen
-

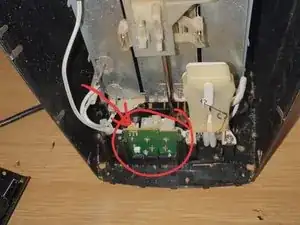

Die Regelungselektronik ist an der Seitenwand untergebracht und mit einer Steckverbindung am Magnetschalter befestigt. Die Steckverbindung ist zu lösen (bei mir ist sie quasi von alleine abgegangen)
-
-
-

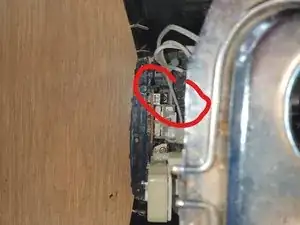

Der Pfeil zeigt auf die Steckverbindung zur Steuerungselektronik. Beim Zusammenbau entsprechend wieder aufstecken
-
Der Magnetschalter wird von einer Klemme festgehalten, die am Toasterboden verschraubt ist (siehe zweites Bild).
-
-
-
Bei mir war zwischen den Magneten und dem Anker Toastkrümel, die die korrekte Funktion behinderte. Diese Krümel habe ich entfernt/abgekratzt.
-
Anschließend in umgekehrter Reihenfolge wieder zusammenbauen.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
