TomTom GO 500 Akku tauschen

Geschrieben von: Oriana Hone
  • Kommentare: 5
TomTom GO 500 Akku tauschen

Schwierigkeitsgrad

Mittel

Schritte

11

Zeitaufwand

20 Minuten

Einleitung

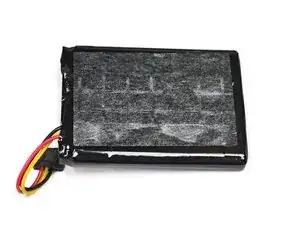

Die Akku befindet sich unter dem Mainboard des Gerätes. Schalte Dein Gerät aus, bevor Du startest.

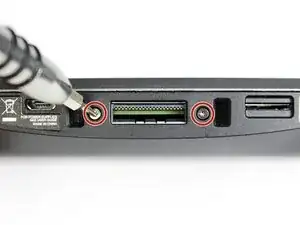

  1. SgoxwBNCAUbMxkhA

    • Löse die beiden 3mm Schrauben an der Unterseite mit einem Torx T5 Schraubendreher.

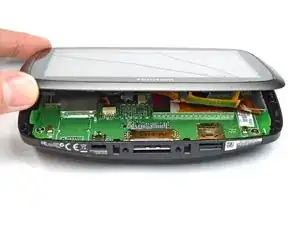

  2. uMMuTWDMgnyD4m3d
    uMMuTWDMgnyD4m3d
    FyeJRfxbRsW5ibwO

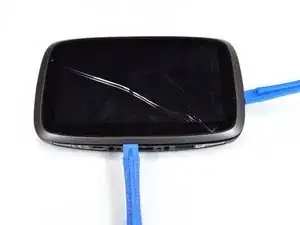

    • Führen Sie das Plastiköffnungswerkzeugen in den Spalt zwischen dem Bildschirmgehäuse und dem Motherboardgehäuse ein. Führen Sie dann das andere Werkzeug in eine der angrenzenden Seiten ein und schieben Sie es herum.

    • Es müssen 14 Kunststoffösen gelöst werden.

    • Die Verriegelungen brechen leicht während des Öffnungsvorgangs, daher empfehlen wir den Kauf eines neuen Bildschirmgehäuses, wenn sie brechen.

  3. UacJYaDSQ6F46WUH

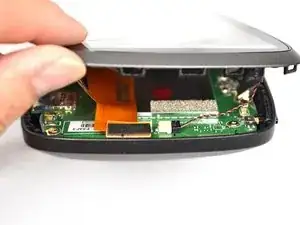

    • Wenn das Gehäuse geöffnet ist, finden Sie die Anschlüsse fürs Display an der rechten Seite.

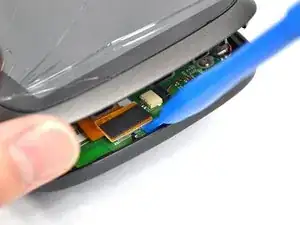

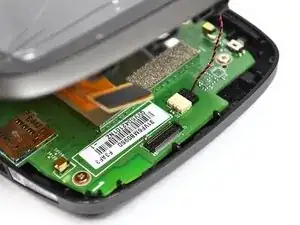

  4. b3tmOGlEBMcXlFaZ
    b3tmOGlEBMcXlFaZ
    iOdXigsaFDUsYZQG
    XX13OhHpyVRXTdh4

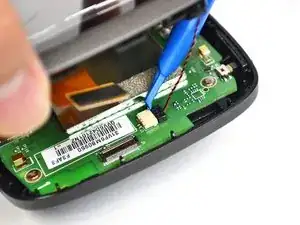

    • Löse Anschlüsse mit dem Plastiköffnungswerkzeug.

    • Möglicherweise hat sich der rechteckige Anschluss der Folienleiterbahn schon beim Anheben des Displays gelöst.

  5. qmGXBAdQJplfCkVT
    qmGXBAdQJplfCkVT
    vnPl2hvwemPvnsU4

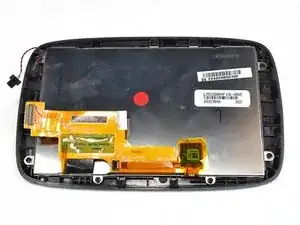

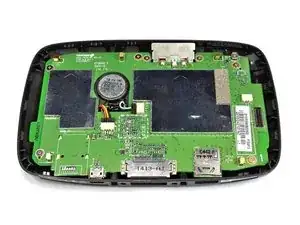

    • Trenne das Display-Oberteil vom Gehäuseunterteil.

  6. GIZpd6a1inkmwGvQ

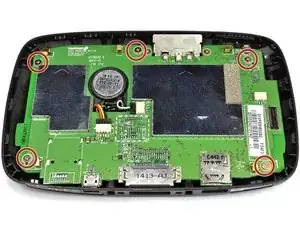

    • Lösen Sie die fünf 4mm Schrauben mit einem Phillips #0 Schraubendreher.

  7. Lq2cveW3FAXgliP6
    Lq2cveW3FAXgliP6
    TRwMKgBkXiSPToNv

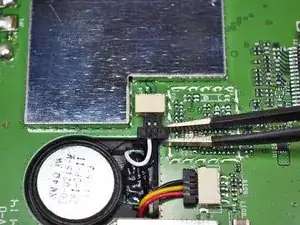

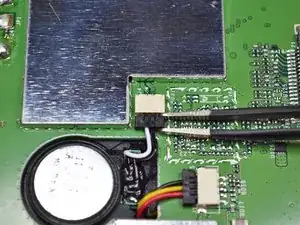

    • Trenne den Lautsprecher-Stecker, nahe der Mitte der Hauptplatine, mit der Pinzette.

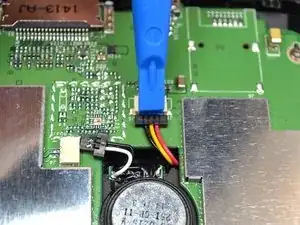

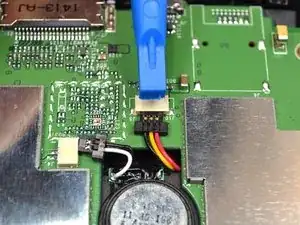

  8. wTZVKnVkPWlcyMgR
    wTZVKnVkPWlcyMgR
    JpVLYePdHgVEnmYx

    • Löse den Akku-Stecker mit dem Plastiköffnungswerkzeug.

  9. 5GlCmj1BRbv1A2Zj
    5GlCmj1BRbv1A2Zj
    xiPF6LQwKAQLKIoF

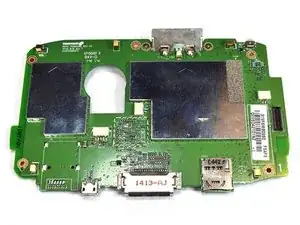

    • Hebe vorsichtig das Hauptplatine aus dem Gehäuse.

  10. T6PYJDuGQ1cq1E51

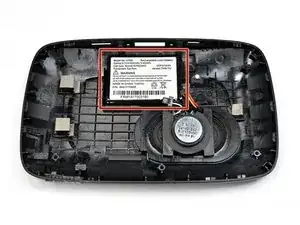

    • Nachdem Sie das Gerät geöffnet und die Hauptplatine entfernt haben, sehen Sie den Akku und den Lautsprecher.

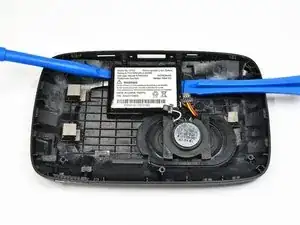

  11. 5gC3uCTOFUOYnnmd
    5gC3uCTOFUOYnnmd
    XvTEJFNwjFwkpV1S

    • Benutze die Plastiköffnungswerkzeuge auf beiden Seiten des Akkus, um ihn vorsichtig aus dem Gehäuse zu hebeln.

    • Der Akku ist mit doppelseitigem Klebeband am Gehäuse befestigt, daher sollte er ziemlich einfach zu entfernen sein.

    • In diesem Bild wurde auf der linken Seite ein kleineres Kunststoffwerkzeug und auf der rechten Seite ein größeres verwendet.

Abschluss

Der Zusammenbau erfolgt un umgekehrter Reihenfolge.
