TomTom GO 500 Display oder Touchscreen tauschen

Geschrieben von: Jennie Chang

Kommentare: 5

TomTom GO 500 Display oder Touchscreen tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

20 Minuten

Einleitung

Wenn auf dem Display des Gerätes Probleme mit der Darstellung auftreten, z. B. Verfärbung oder Bildverzerrung, muss an deinem Gerät möglicherweise das Display ersetzt werden. Falls das Gerät Berührungen nicht registriert, solltest den Touchscreen ersetzen. Stelle sicher, dass das Gerät ausgeschaltet ist, bevor du mit der Demontage beginnst.

Werkzeuge

Schritt 1

Löse die beiden 3mm Schrauben an der Unterseite mit einem Torx T5 Schraubendreher.

Schritt 2

Führen Sie das Plastiköffnungswerkzeugen in den Spalt zwischen dem Bildschirmgehäuse und dem Motherboardgehäuse ein. Führen Sie dann das andere Werkzeug in eine der angrenzenden Seiten ein und schieben Sie es herum.
Es müssen 14 Kunststoffösen gelöst werden.
Die Verriegelungen brechen leicht während des Öffnungsvorgangs, daher empfehlen wir den Kauf eines neuen Bildschirmgehäuses, wenn sie brechen.

Schritt 3

Wenn das Gehäuse geöffnet ist, finden Sie die Anschlüsse fürs Display an der rechten Seite.

Schritt 4

Löse Anschlüsse mit dem Plastiköffnungswerkzeug.
Möglicherweise hat sich der rechteckige Anschluss der Folienleiterbahn schon beim Anheben des Displays gelöst.

Schritt 5

Trenne das Display-Oberteil vom Gehäuseunterteil.

Schritt 6

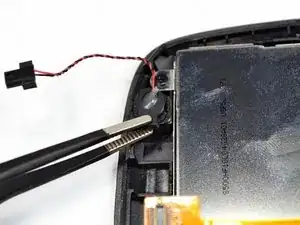

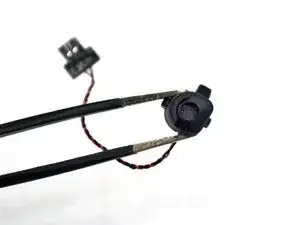

Entferne das Mikrofon auf der linken Seite des Bildschirmgehäuses mit einer Pinzette.
Verwende eine stumpfe Pinzette, um eine Beschädigung des Mikrofons zu vermeiden.

Schritt 7

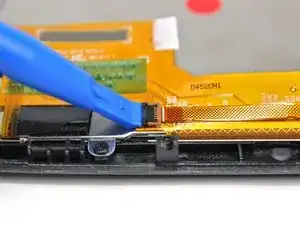

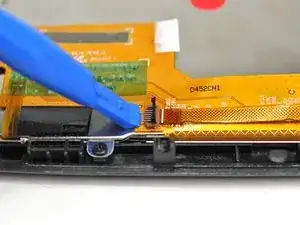

Hebe die kleine schwarze Lasche am orangefarbenen Stecker mit einem Kunststofföffnungswerkzeug an. Dadurch wird das Kabel gelöst, das das Display mit dem Touchscreen verbindet.

Schritt 8

Schiebe das Kabel aus der Lasche heraus.

Schritt 9

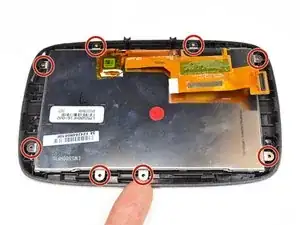

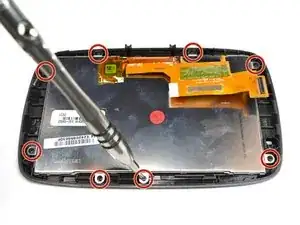

Löse die acht 2,5 mm Schrauben am Rand des Displays mit dem Kreuzschlitzschraubendreher #000.

On my GO 5000 Tomtom have thoughtfully drilled out one screw head to prevent removal of the screen. A very small “backwards drill bit” screw extractor is required to remove this screw.

Mike Roberts - 17/06/19

Schritt 10

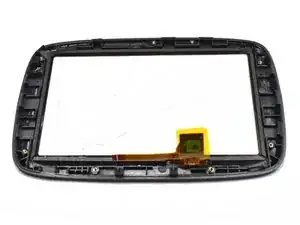

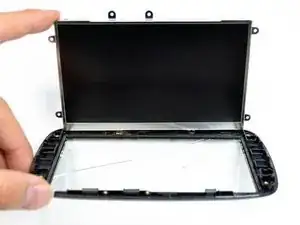

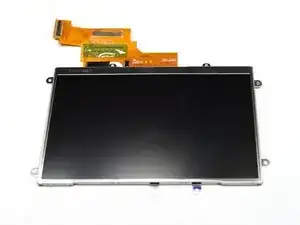

Trenne das Display vom Touchscreen. Das Display ist nun komplett ausgebaut.

This tells you how to remove the LCD screen. That’s all. Nothing about the digitiser, which is the part most likely to break. Please re-flag as “LCD removal only”.

Bryan Stark - 09/10/19
