Einleitung
Verwende dieses Vorgehen wenn eines deiner Ohren nicht mehr funktioniert.
Wenn dein Taster nicht defekt ist und nur die Leitung abgerissen ist überspringe die Schritte zum Tausch des Tasters.
Wenn dein Taster defekt ist aber deine Leitung nicht abgerissen ist überspringe die Schritte zum reparieren der Leitung.
Werkzeuge
Ersatzteile
-
-

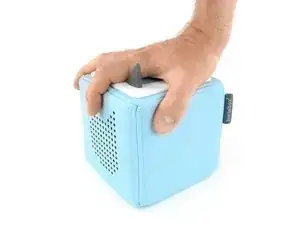

Stelle die Toniebox auf eine flache Ablage (z.B. einen Schreibtisch oder eine Arbeitsplatte).
-

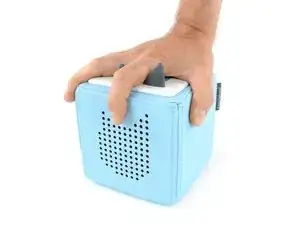

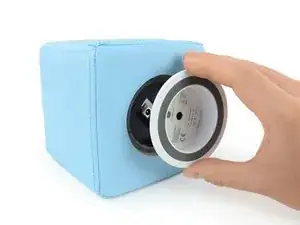

Übe etwas Druck auf die Toniebox aus und drehe sie entgegen dem Uhrzeigersinn um die beiden Clips der unteren Abdeckung zu lösen.
-
-
-

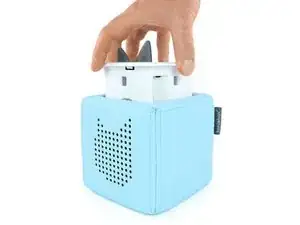

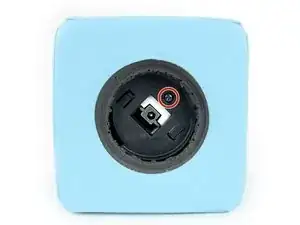

Ziehe den Innenteil aus Plastik aus dem Körper heraus
-

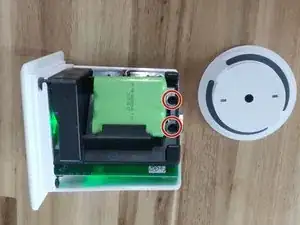

Löse die 2 Schrauben am Akkuhalter. Anschließend kann dieser vorsichtig abgenommen werden
-
-
-
Baue die Ohren aus der Toniebox nach der grundständige Anleitung Toniebox Teardown aus. Sei besonders vorsichtig den Stecker auf der PCB nicht zu beschädigen.
-

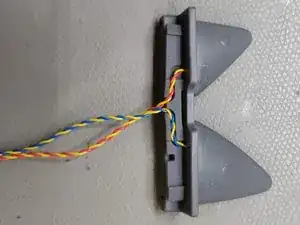

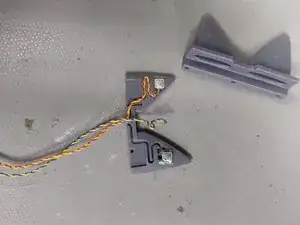

Ziehe das innere der Ohren vorsichtig nach unten heraus. Ziehe nicht an dem Kabel!
-

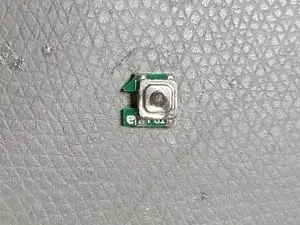

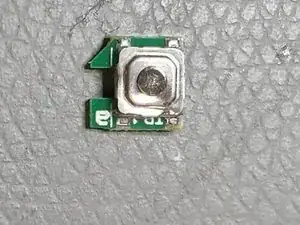

Hole den defekten Taster samt PCB vorsichtig mit beispielsweise einer Pinzette aus dem Silikonohr. Wenn die Leitung nicht abgerissen ist sei Vorsichtig diese nicht zu beschädigen
-
-
-

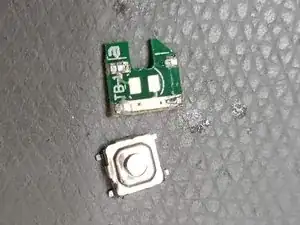

Löte den defekten Taster von der PCB. Am besten geht dies unter der Verwendung von einem Heißluft Föhn bei ca. 360° C
-

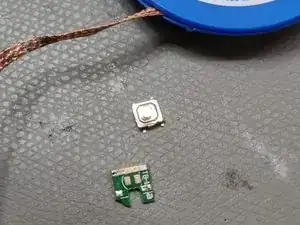

Entferne das überschüssige Lötzinn mit Entlötlitze.
-
-
-

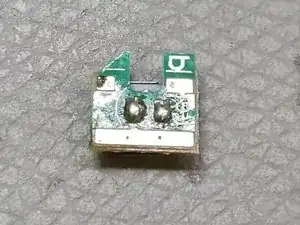

Entferne die reste der abgerissenen Litze von den Lötpads mit dem Lötkolben
-
Isoliere ca. 3mm von jeder Ader der Leitung ab
-

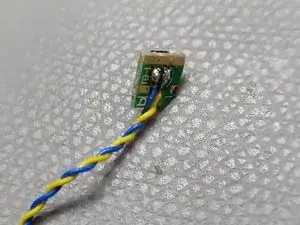

Verzinne die Adern und Löte diese auf der Rückseite der PCB an. Je eine Ader auf ein Pad. Sei vorsichtig dass die Adern kein Kontakt zu den äusseren Kupferflächen haben
-
-
-

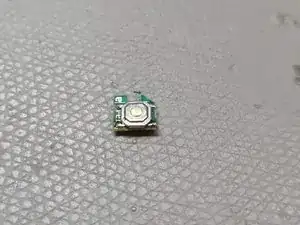

Stecke die Platine vorsichtig zurück in das Ohr
-

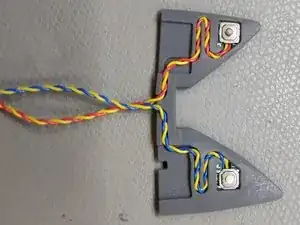

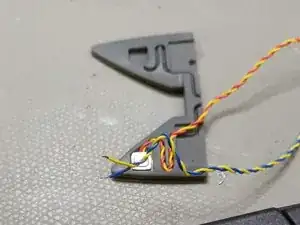

Verlege die Litze in den vorgesehenen Kanälen
-
Schiebe die Inneren Ohren mit den Tastern zurück in die Ohren Hülle
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
13 Kommentare
Bei unserer Box ist der Schalter samt Platine weg. Kann man das Kabel auch direkt am Schalter anlöten oder hat die Platine eine Funktion?
Hi,
die Platine hat keine elektrische Funktion. Sie dient nur mechanisch dazu den Taster zu stützen. Wenn du es schaffst den direkt anzulöten geht das auch, ich weiss allerdings nicht wie gut das Veralten beim drücken ist oder ob das wider kaputt geht. Hier habe Ich neue Platinen gesehen die man allerdings selbst noch etwas bearbeiten muss:
Hier gibt es auch neue Platinen:
http://www.ebay-kleinanzeigen.de/s-anzei...
Ansonsten hat die keine Funktion. Ihr könnt die Kabel auch an die Taster direkt löten.
Moin
Bei uns sind die ohren durchgeknabert. Ich will nur die orhen erneuern wo kann man die kaufen?
Ich kann gerne einige 3D-Drucken und sie verschicken.
Benoit74 -
würdest du mir auch welche drucken? unsere sind auch durch. was würde das kosten?
gruss mirjam
Guten Abend,
kann man die lautstärkeregler samt Kabel kaufen?
Bin nicht so der Bastelfreund :)
MFG
Offiziell kannst du die nicht kaufen. Wenn du nicht gerne bastelst, hier die Möglichkeiten: 1. lasse deine Ohren offiziell reparieren. Ehrlich gesagt weiß ich aber nicht, ob da die Lautstärkeregler mit dabei sind. 2. Kaufe die Ersatzteile bei ebay kleinanzeigen. Macht preislich keinen Unterschied. Viel Erfolg beim reparieren!
Danke für die Tipps, aber das Öffnen hat bei mir leider, so nicht geklappt. Ich habe dann ein breites Gummiband eines Einmachglases seitlich um den äußeren Rand des Bodendeckels gespannt und dadurch einen besseren “Grip” hergestellt”: somit konnte ich den Deckel doch noch aufdrehen, ohne mir die Finger “aufzuschlitzen”.
(Im Moment versuche ich gerade neue “Ohren” aus Bausilikon zu “giessen”… in ein paar Tagen werde ich sehen, ob es mir gelungen ist, ansonsten werde ich wohl oder übel einfache Drücker in das Oberteil einbauen.)
Luc Emering -
I found the easiest way to open it was to do like described, but to increase leverage it helps turning back and forth a few times each time trying to go a little faster when turning counterclockwise until you got enough speed to release two clips.
Mackie72 -
