Einleitung
Hier wird der Austausch des Lautsprechers gezeigt. Das ist ein recht aufwändiger Prozess, bei dem fast alle Bauteile des Gerätes entfernt werden müssen.
-
-

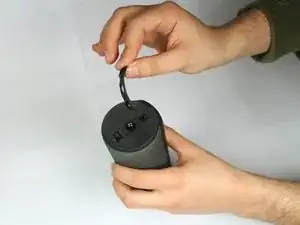

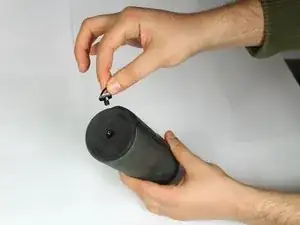

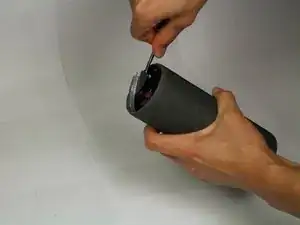

Entferne zuerst den D-Ring unten am UE Boom 2, gegenüber der Einschalttaste.
-

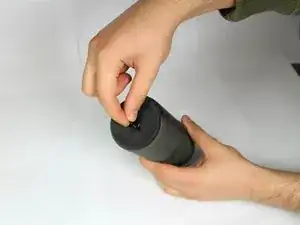

Entferne ihn, indem du ihn gegen den Uhrzeigersinn ausdrehst.
-
Wenn der D-Ring entfernt ist, kannst du die Gummiabdeckung über den Anschlüssen abnehmen.
-
-
-

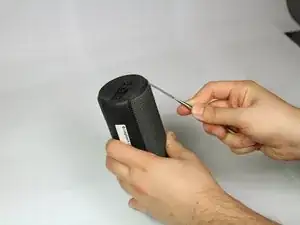

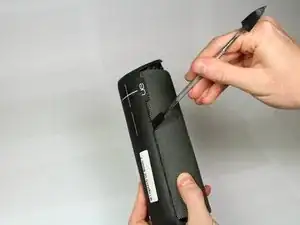

Entferne die Gummiabdeckung mit einem Metallspatel.
-
Heble langsam um die Kante der Gummiabdeckung herum.
-
-
-

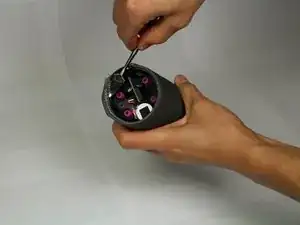

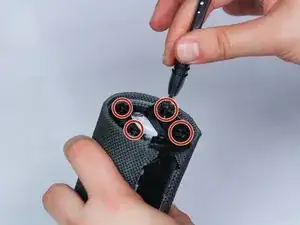

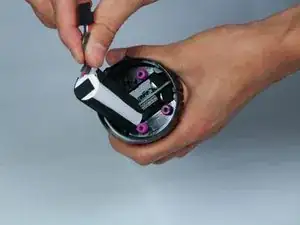

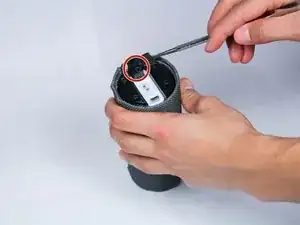

Drehe die vier 15 mm Kreuzschlitzschrauben #2 auf der Unterseite des Lautsprechers heraus
-

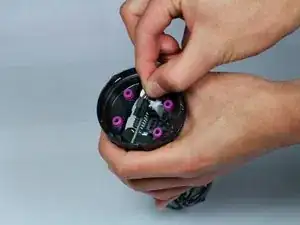

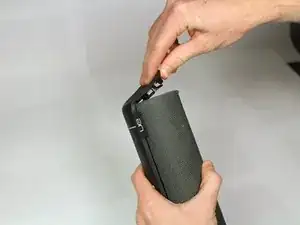

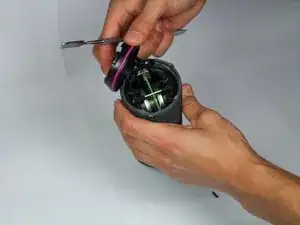

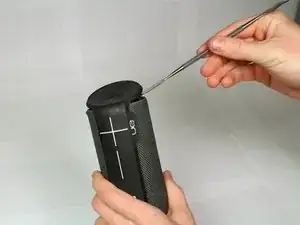

Heble die Plastikkappe an der markierten Stelle mit einem Metallspatel hoch.
-
Wiederhole diese Schritte an der Oberseite des Lautsprechers.
-
-
-

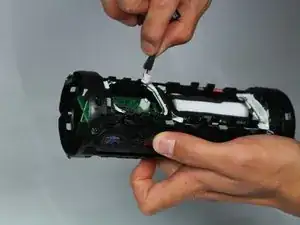

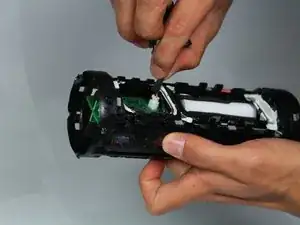

Fädle vorsichtig das Kabel mit einem Spudger aus und ziehe seinen Stecker von der Hauptplatine ab.
-

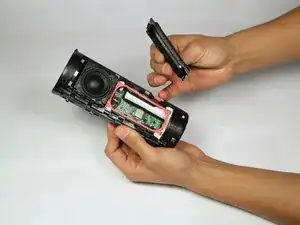

Ziehe vorsichtig den Akku heraus, behandle ihn sorgfältig.
-
-
-

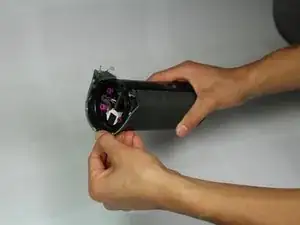

Hebele die Plastiklasche auf der Innenseite mit einem Metallspatel hoch.
-
Hebele um den gesamten inneren Rand entlang.
-
Wiederhole am anderen Ende.
-
-
-

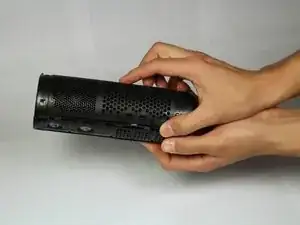

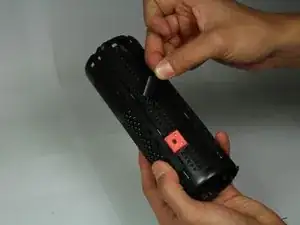

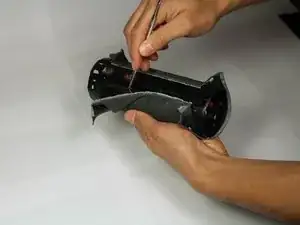

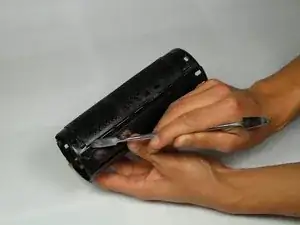

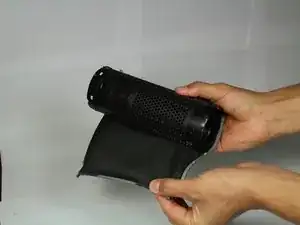

Hebele mit dem Metallspatel die innere Kante des Metallgewebes hoch.
-

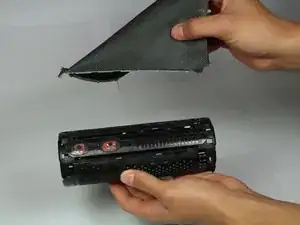

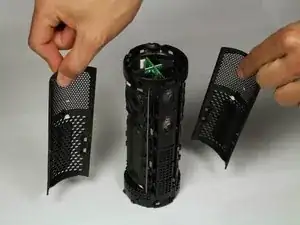

Fahre damit fort auf beiden Seiten des Streifens. Sei vorsichtig und beschädige nicht das Gewebe.
-
-
-

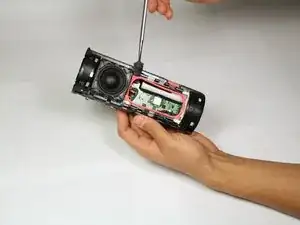

Drehe die beiden 5 mm Kreuzschlitzschrauben #1 heraus.
-

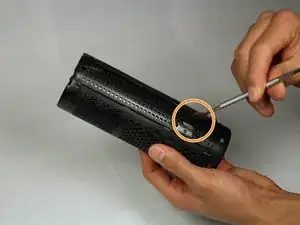

Hebele mit einem Metallspatel die Kante der Abdeckung auf.
-
-
-

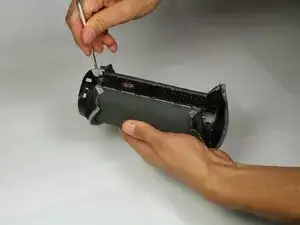

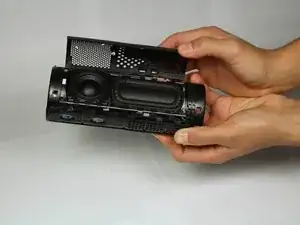

Hebele mit dem Metallspatel das Plastikgehäuse auf.
-
Wiederhole auf der anderen Seite des Lautsprechers.
-
-
-

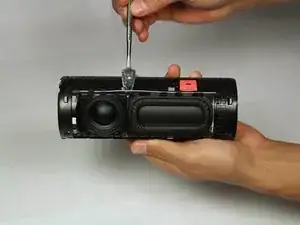

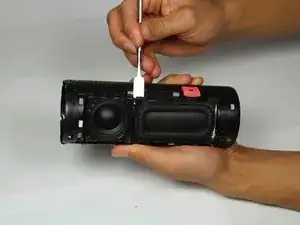

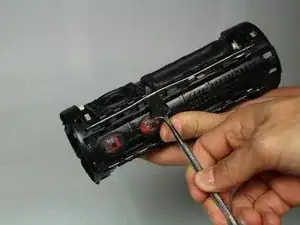

Setze das spitze Ende des Metallspatels in den Spalt zwischen Lautsprecher und dem großen gebogenen, lautsprecherartigen Teil neben dem Lautsprecher ein.
-

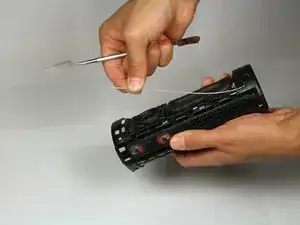

Heble den Metalldraht hoch und aus genau diesem Spalt heraus, gleite dann zu einem Ende um ihn ganz herausspringen zu lassen.
-
Wenn ein Ende draußen ist, dann kannst du ihn ganz mit den Fingern vorsichtig herausholen, verbiege dabei den Draht aber nicht zu stark.
-
-
-

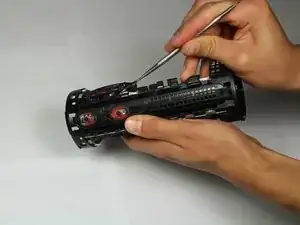

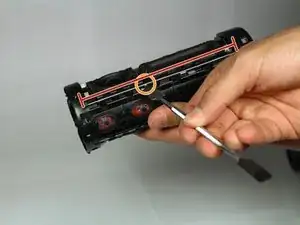

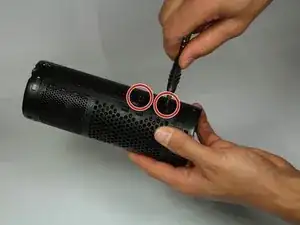

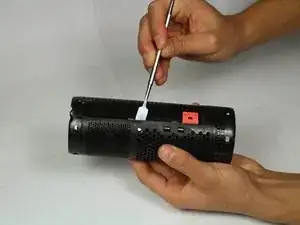

Setze den Metallspatel unter das Plastikteil (durch einen Kreis markiert).
-
Heble die Kanten ringsum hoch und ziehe es vom Gehäuse weg.
-
-
-

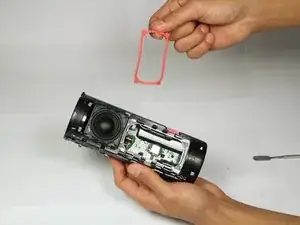

Wenn das Plastikteil entfernt ist, kannst du die rosafarbene Dichtung mit dem Metallspatel hochheben und entfernen.
-
-
-

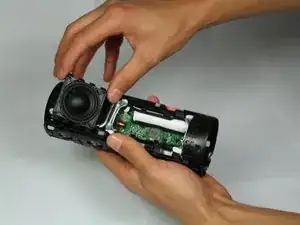

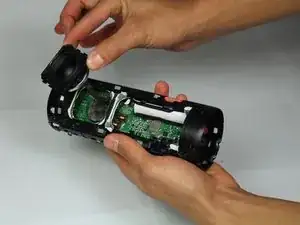

Wenn der Lautsprecher vom Gehäuse weggehoben ist, dann musst du noch das Kabel von der Hauptplatine lösen.
-
Verbinde den neuen Lautsprecher, indem du das Kabel wieder an der gleichen Stelle verbindest.
-
Wenn beide Lautsprecher defekt sind, musst du die Schritte 14 - 16 für den zweiten Lautsprecher wiederholen.
-
Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
9 Kommentare
Hi, very good tutorial, you got your 30 points ! ;)
But the main question remains to me : where to get a new speaker as UE doen’t sell spare parts and I don’t find any replacement on internet … any help more than welcome …
Cheers!
did you managed to source a replacement speaker? im having the same problem
Still did not find replacement … what about you guys ?
Check my update you may not have to buy a replacement
Got the same problem, great sound but now they are blown out… cant find the replacement speakers……
Hi, großartige Anleitung! Ist der Bass rein Passiv? Meiner boom 2 schäpert ziemlich und ich würde gerne wissen ob ggf. Treiber auf der Platine defekt sein könnten. Ist der Bass passiv, wäre der Fall klar. Neue Treiber findet man ja bei eBay. Für den Bass allerdings immer nur die Membran. Vielen Dank vorab schon mal!
Der Bass ist nie rein Passiv. Eine Passivmembran unterstützt nur beim Bass, eigentlich genau wie ein Bassreflexrohr, nur luft- und wasserdicht, kleiner und ohne Nebengeräusche. Erzeugt wird der Bass nach wie vor von den Lautsprechern, denn diese bringen die Luft in Bewegung.
Beim Passivmembran-Lautsprecher muss die Luftdichtigkeit absolut perfekt sein. Meine Vermutung ist, dass bei Dir irgendwo undicht ist, sodass die Lautsprecher nicht mehr korrekt “gefedert” werden durch die einbeschlossene Luftmasse (und aus dem Leck Luft austritt, der ungewollte Geräusche erzeugt). Ich würde also die ganzen Fugen, mit besonderem Auge auf die Lautsprecher-Sicken und Passivmembrane sowie die Buchsen.
Zu Deiner Frage wegen der Elektronik: klar, es ist möglich, aber ich denke dass es eher unwahrscheinlich ist. Wenn überhaupt was elektronisches, würde ich am ehesten die grossen Elkos vermuten, denn Knackser kommen vor, wenn der Verstärker-IC bei Lautstärke-Spitzen zu wenig Strom bekommt. Aber eben, höchst unwahrscheinlich.
