Valve Index Headset Kopfbügel tauschen

Geschrieben von: Sam Omiotek
  • Kommentare: 16
Valve Index Headset Kopfbügel tauschen

Schwierigkeitsgrad

Mittel

Schritte

16

Zeitaufwand

30 Minuten - 1 Stunde

Einleitung

Folge dieser Anleitung, um den Kopfbügel an einem Valve Index VR Headset zu ersetzen.

Schalte dein Index Headset vor Reparaturbeginn aus und trenne es von der Stromversorgung ab.

  1. HS44Zki51H2VDFW2

    • Drehe den Knopf zum Einstellen des Sichtfelds im Uhrzeigersinn, um ihn vollständig auszufahren.

  2. LEW1ePi5WDSU3KZX
    LEW1ePi5WDSU3KZX
    sWNtVUJKWTwAhFZR
    qCn4is6HbviRxBxb

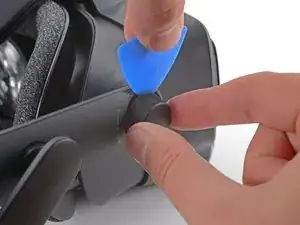

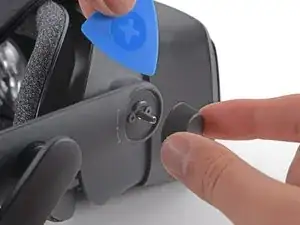

    • Setze ein Plektrum zwischen den Sichtfeld-Einstellknopf und den Kopfbügel.

    • Heble vorsichtig mit dem Plektrum, und ziehe gleichzeitig den Sichtfeld-Einstellknopf ab.

  3. n4qMqOcov5SyWqkH

    • Achte beim Zusammenbau darauf, dass der Sichtfeld-Einstellknopf korrekt am Schaft ausgerichtet ist, bevor du ihn wieder hineindrückst.

  4. 1v6MrVGCDlfnwSvr
    1v6MrVGCDlfnwSvr
    MXEwSPXLipDlNVW3
    JJT5GCa1x3DyNCGT

    • Setze das flache Ende eines Spudgers zwischen das untere Ende der Kopfbügel-Befestigungsklammer und das Kopfbügel-Polster.

    • Heble die Kopfbügel-Befestigungsklammer hoch, bis sie sich vom Kopfbügel löst.

    • Lokalisiere beim Zusammenbau zunächst die Aussparungen für die Befestigungsklammer im Kopfbügel. Richte dann die Kopfbügel-Befestigungsklammer an diesen Aussparungen aus, stelle sicher, dass das Verbindungskabel durch die Klammer geführt ist und drücke die Kopfbügel-Befestigungsklammer dann einfach wieder fest.

    Do you sell replacement clips?

    TomCatT -

  5. tOH1gFNEuMpQDJKT
    tOH1gFNEuMpQDJKT
    VByiidwDNcbUPiNY

    • Ziehe das Gesichtspolster vorsichtig mit der Hand heraus.

    • Das Gesichtspolster ist mit vier Magneten befestigt. Diese Magnete halten an Schrauben in der Einfassung für die Abschirmung.

    • Achte vor dem Einbau des Gesichtspolsters darauf, dass die vier Schrauben an der Einfassung des Polsters eingedreht sind. Das Gesichtspolster hält sonst nicht.

  6. 3aROd5KcPVsfPHKy
    3aROd5KcPVsfPHKy
    Cf2N1rWE4wenPNiQ

    • Ziehe das Verbindungskabel mit deinen Fingern gerade nach oben aus der Kabelführung im Kopfbügel heraus.

  7. JJTEad1WoMc4RpTY
    JJTEad1WoMc4RpTY
    DdAuAjCk1RrBQRIH

    • Ziehe das Verbindungskabel gerade aus dem Headset heraus.

  8. ZMeSOOQsWQfbOIwH
    ZMeSOOQsWQfbOIwH
    djVqNMD4tOXDkemg

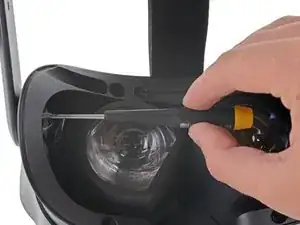

    • Wenn du einen Schraubendreher mit der richtigen Länge hast, brauchst du die Gesichtspolster-Einfassung nicht entfernen, bevor du den Kopfbügel ausbaust. Wenn du deinen iFixit T6 Schraubendreher benutzt, kannst du diesen Schritt überspringen und mit dem Ausbau der Gesichtspolster-Einfassung weitermachen.

    • Der Schaft deines T6 Schraubendrehers muss länger als 18 mm (0.7 in) sein, und der Schraubendreher sollte insgesamt nicht länger als 140 mm (5.5 in) sein.

    • Setze deinen T6 Torx Schraubendreher in das Loch auf der Gesichtspolster-Einfassung, um die unverlierbare Schraube zu lösen, mit der die linke Seite des Kopfbügels befestigt ist.

    • Mache nun bei Schritt 12 weiter.

    Use a T6 driver on the screw securing the left side of the headband to the device. Usage of a T5 bit will damage this screw and make it impossible to remove.

    Arc7ic Kenai -

    Where may I find a replacement screw for the left side?

    TomCatT -

    I need a replacement screw for the left side as well. :(

    beaudamion -

    ifixit kit did not come with t6 torx screwdriver so had to buy it separately.

    FIXITWILLY -

  9. Q6vnPQLACExUJPAm

    • Benutze einen T5 Torx Schraubendreher, um die vier 6 mm Schrauben zu entfernen, mit denen die Gesichtspolster-Einfassung am Headset befestigt ist.

  10. iwWfpKIFsvfVkEtO
    iwWfpKIFsvfVkEtO
    bVgrOVqS1rQCfvuh

    • Versuche auf keinen Fall, die Gesichtspolster-Einfassung abzuhebeln, sonst wird das Headset beschädigt.

    • Fasse die linke Kante der Gesichtspolster-Einfassung mit deiner Hand und ziehe sie vom Headset ab.

    • Kontrolliere beim Zusammenbau genau, ob die Klammern auf der Gesichtspolster-Einfassung korrekt am Headset ausgerichtet sind, bevor du es wieder an seinen Platz zurückschiebst.

  11. sEjc5DiZuDrNKQvm
    sEjc5DiZuDrNKQvm
    ge3npSLPOFEHemeC
    AJyBuvsEFM4GKU44

    • Wiederhole den vorherigen Schritte auf der rechten Seite der Gesichtspolster-Einfassung.

    • Entferne die Gesichtspolster-Einfassung.

  12. 3KnWsOCx6l6kBskd

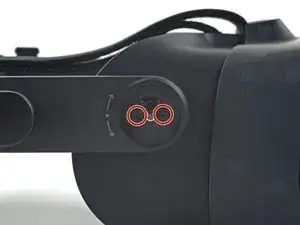

    • Benutze einen T6 Torx Schraubendreher, um die beiden 6,6 mm Schrauben unter dem Sichtfeld-Einstellknopf zu entfernen.

    these are T6 screws, not T5. a T5 will drive them, but it's not ideal.

    Choccy -

    Theeeeese are the two screws that i found "after 3 years today" that comes loose over time of taking the headset on and off. And it is this that causes the sound glitching problem in the earphones. tried to thighten the earphones and cleaned them 100s of times. And today i saw this. So if you have problems with sound. thigten the screws on strap (left one is harder) But result is night and day.

    jonthe1982 -

  13. qSeHVOOMSn3AsWyA
    qSeHVOOMSn3AsWyA
    Pkw1mbonNFQGtUmO

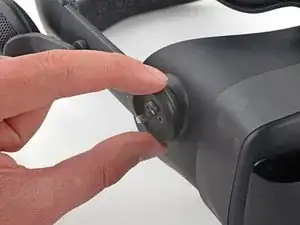

    • Ziehe das rechte Ende des Kopfbügels gerade vom Headset weg.

    • Achte beim Zusammenbau darauf, dass der Kopfbügel korrekt auf dem Stift sitzt.

  14. JVYqGHrsIEdVljHj
    JVYqGHrsIEdVljHj
    FLLiIPYfis6kMAni

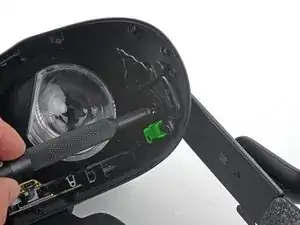

    • Benutze einen T6 Torx Schraubendreher, um die Schraube zu lösen, mit der die linke Seite des Kopfbügel am Headset befestigt ist.

    • Achte darauf, dass diese Schraube nicht in das Headset fällt. Es ist keine unverlierbare Schraube, und es ist sehr schwierig, sie wieder herauszufischen.

    It looks like a step is missing for removing the inner lining of the headset

    Nirvash -

    Thanks for noticing this! I am correcting it now.

    Sam Omiotek -

    this is also a T6 screw, not T5.

    Choccy -

    This is a T6 screw and there is a plastic cap/ring that needs to be removed in order to loose the screw.

    https://imgur.com/kJN2rj7

    matthewrothmann -

    Yes had to find a T6 bit that was not included in the kit

    chad harding -

    in trying to attach the new strap this screw won't tighten all the way back in, it also won't back back out

    kentaro wingren -

    use the t6 with the hole in it

    Tanther Panther -

    the proper bit was included in the kit, but its the t6 torx with the hole in it idk what that's called, but my screw was slightly stripped and wasn't screwing back in all the way and I was wondering why it wasn't tightening, luckily even after applying pressure and twisting the wrong bit in there for about 30 turns the bit with the hole worked for securing the screw. there is also a small plastic cap/ring that you can spudge off to make it easier

    Tanther Panther -

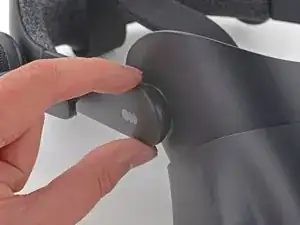

  15. SJPM2YeBjMyxPFiX
    SJPM2YeBjMyxPFiX
    YRotpnrJpHyGjX3B

    • Ziehe das linke Ende des Kopfbügels gerade vom Headset ab.

    • Achte beim Zusammenbau darauf, dass die Schraube nicht in das Headset fällt. Halte sie wenn nötig von hinten mit deinem Schraubendreher fest.

  16. WEctAAiAFAbaZCSQ
    WEctAAiAFAbaZCSQ
    2lavQt3xGIWrnmLC

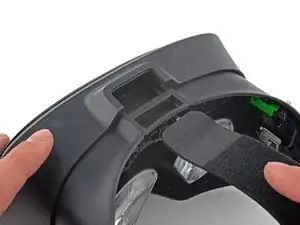

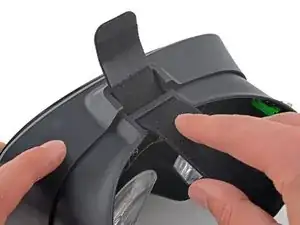

    • Ziehe den Kopfbügel aus dem Headset heraus.

    • Der Kopfbügel ist nun vollständig entfernt.

    reassembly tip, put your spudger in the front part and gently wiggle the STRAP it as you push it in, this will gently angle it up and around. https://prnt.sc/XnReN20WAKcV

    Tanther Panther -

Abschluss

Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
