Valve Index Headset Tubuslinse tauschen

Geschrieben von: Sam Omiotek

Kommentare: 28

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

2 - 3 Stunden

Einleitung

Folge dieser Anleitung, um eine oder beide Tubuslinsen in einem Valve Index VR Headset zu ersetzen.

Schalte dein Index Headset vor Reparaturbeginn aus und trenne es von der Stromversorgung ab.

Hinweis: Dies ist eine mühsame Reparatur mit kleinen, losen Teilen, die während des Vorgangs herausfallen können. Arbeite langsam, und achte sorgfältig auf alle Teile, die herausfallen.

Werkzeuge

Ersatzteile

Schritt 1

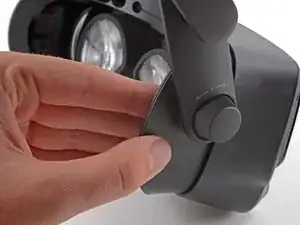

Drehe den Knopf zum Einstellen des Sichtfelds im Uhrzeigersinn, um ihn vollständig auszufahren.

Schritt 2

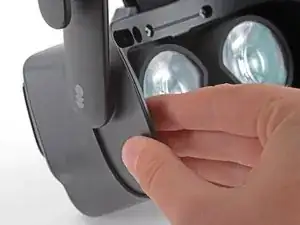

Ziehe das Gesichtspolster vorsichtig mit der Hand heraus.
Das Gesichtspolster ist mit vier Magneten befestigt. Diese Magnete halten an Schrauben in der Einfassung für die Abschirmung.
Achte vor dem Einbau des Gesichtspolsters darauf, dass die vier Schrauben an der Einfassung des Polsters eingedreht sind. Das Gesichtspolster hält sonst nicht.

Schritt 3

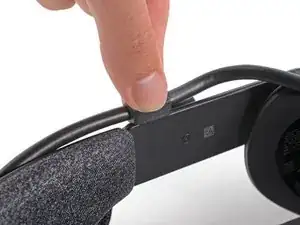

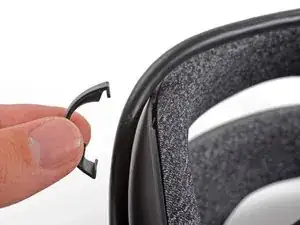

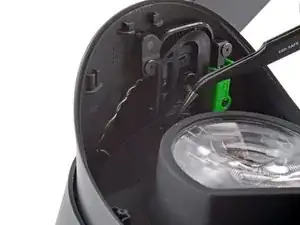

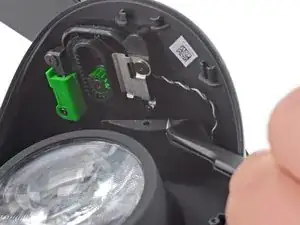

Setze das flache Ende eines Spudgers zwischen das untere Ende der Kopfbügel-Befestigungsklammer und das Kopfbügel-Polster.
Heble die Kopfbügel-Befestigungsklammer hoch, bis sie sich vom Kopfbügel löst.
Lokalisiere beim Zusammenbau zunächst die Aussparungen für die Befestigungsklammer im Kopfbügel. Richte dann die Kopfbügel-Befestigungsklammer an diesen Aussparungen aus, stelle sicher, dass das Verbindungskabel durch die Klammer geführt ist und drücke die Kopfbügel-Befestigungsklammer dann einfach wieder fest.

Do you sell replacement clips?

TomCatT -

Schritt 4

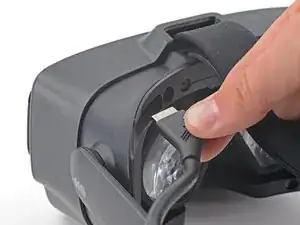

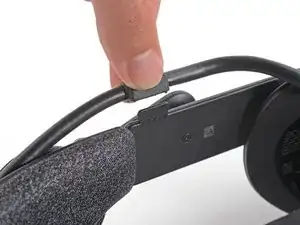

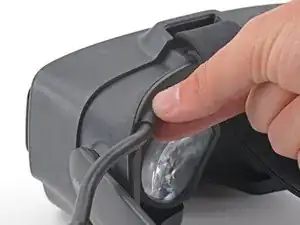

Ziehe das Verbindungskabel mit deinen Fingern gerade nach oben aus der Kabelführung im Kopfbügel heraus.

Schritt 5

Ziehe das Verbindungskabel gerade aus dem Headset heraus.

Schritt 6

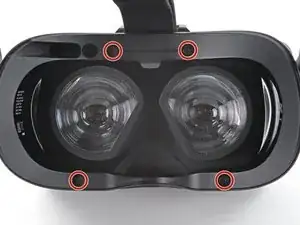

Benutze einen T5 Torx Schraubendreher, um die vier 6 mm Schrauben zu entfernen, mit denen die Gesichtspolster-Einfassung am Headset befestigt ist.

Schritt 7

Versuche auf keinen Fall, die Gesichtspolster-Einfassung abzuhebeln, sonst wird das Headset beschädigt.

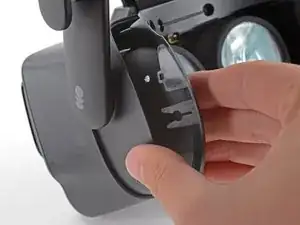

Fasse die linke Kante der Gesichtspolster-Einfassung mit deiner Hand und ziehe sie vom Headset ab.
Kontrolliere beim Zusammenbau genau, ob die Klammern auf der Gesichtspolster-Einfassung korrekt am Headset ausgerichtet sind, bevor du es wieder an seinen Platz zurückschiebst.

Schritt 8

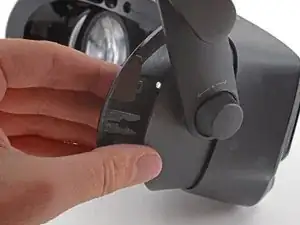

Wiederhole den vorherigen Schritte auf der rechten Seite der Gesichtspolster-Einfassung.

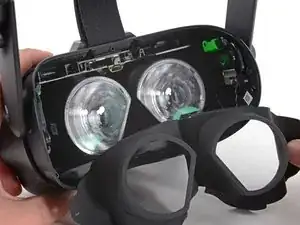

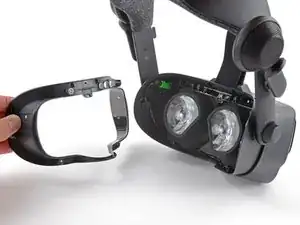

Entferne die Gesichtspolster-Einfassung.

Schritt 9

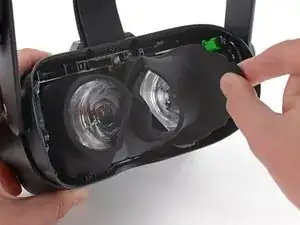

Benutze eine Pinzette, um die linke Kante der Tubuslinsen-Dichtung vom Headset zu lösen.
Wiederholde dies an der rechten Kante der Einfassung.
Achte beim Zusammenbau darauf, dass diese Löcher wieder auf den Stiften auf dem Headset sitzen, bevor du weiter machst.

Schritt 10

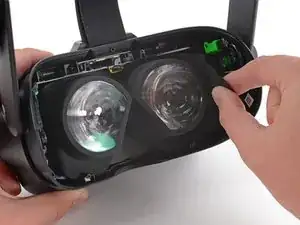

Löse die Tubuslinsen-Dichtung vorsichtig aus dem Headset heraus.
Die Tubuslinsen-Dichtung ist um die Linsen herum leicht festgeklebt, sollte sich aber problemlos ablösen lassen.

Schritt 11

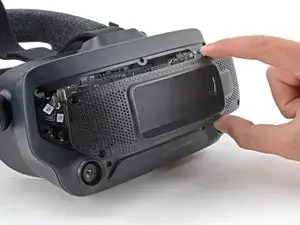

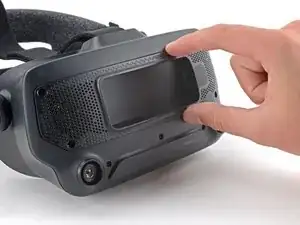

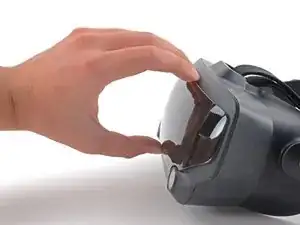

Ziehe die vordere Abdeckung vorsichtig mit der Hand von der Vorderseite des Headsets ab.
Die vordere Abdeckung ist mit vier Magneten befestigt, die an Schrauben an der Motherboard-Abdeckung befestigt sind.
Achte vor dem Einbau der vorderen Abdeckung darauf, dass die vier Schrauben an der Abdeckung der Hauptplatine eingebaut sind. Die vordere Abdeckung wird sonst nicht halten.

Schritt 12

Benutze einen T5 Torx Schraubendreher, um die vier 5,4 mm Schrauben zu entfernen, mit denen die Motherboard-Abdeckung am Headset befestigt ist.

Schritt 13

Entferne die Motherboard-Abdeckung vom Headset.

Schritt 14

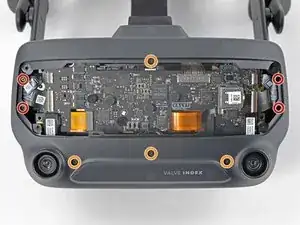

Benutze einen T5 Torx Schraubendreher, um die folgenden acht Schrauben von der Frontblende zu entfernen:
Vier 6,3 mm Schrauben mit Feingewinde
Vier 6 mm Schrauben mit Grobgewinde

Schritt 15

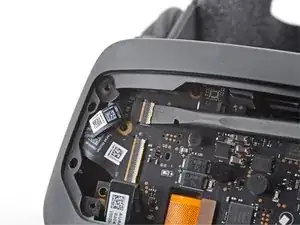

Benutze einen Spudger, um den ZIF-Stecker in der oberen linken Ecke des Motherboards zu entriegeln.
Trenne das FPC-Flachbandkabel vom Motherboard ab.

Schritt 16

Benutze einen Spudger, um den ZIF-Stecker in der oberen rechten Ecke des Motherboards zu entriegeln.
Trenne das FPC-Flachbandkabel ab.

Schritt 17

Benutze einen Spudger, um den Druckstecker in der unteren linken Ecke des Motherboards abzutrennen.
Um Steckverbinder wie diesen wieder anzubringen, bringe ihn in die richtige Position und drücke dann vorsichtig auf eine Seite, bis er dort einrastet. Wiederhole das auf der anderen Seite. Drücke dabei nicht auf die Mitte. Wenn der Steckverbinder nicht in der richtigen Position ist, können die Pins verbogen werden, was zu irreparablen Schäden führt.

Schritt 18

Benutze einen Spudger, um den Druckstecker in der unteren rechten Ecke des Motherboards abzutrennen.

Schritt 19

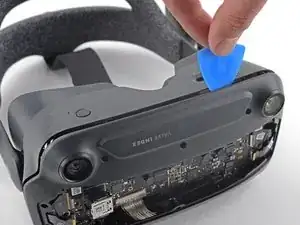

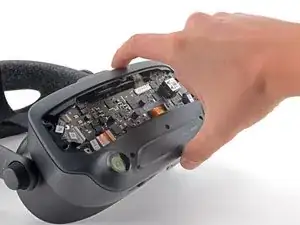

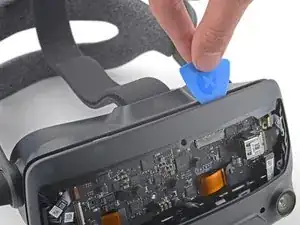

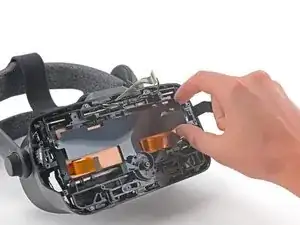

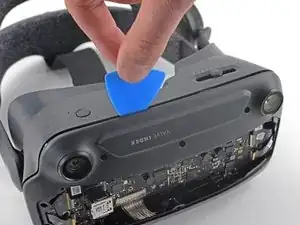

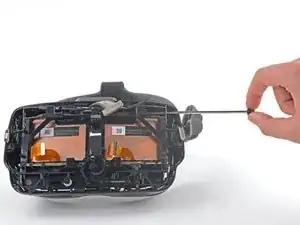

Setze ein Plektrum zwischen die Frontblende und das Headset.
Schiebe das Plektrum zur anderen Seite, um die Frontblende vom Headset zu lösen.

Schritt 20

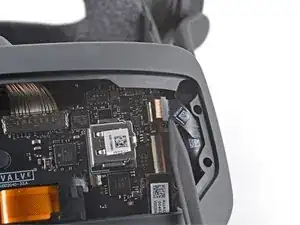

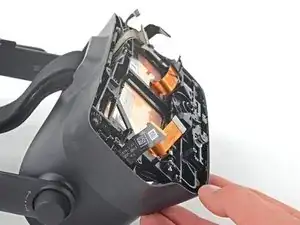

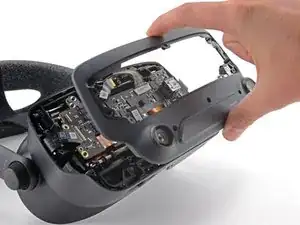

Schiebe das Plektrum um die gesamte Frontblende herum, bis alle Kanten abgelöst sind.

Schritt 22

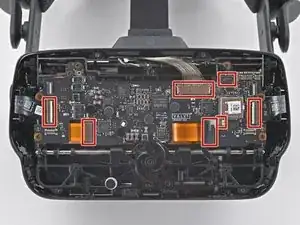

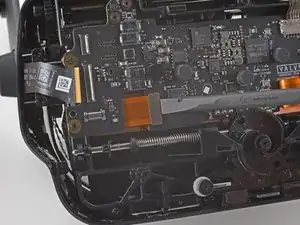

Bevor das Motherboard entfernt werden kann, müssen zunächst die sieben hier markierten Kabel in den folgenden Schritten abgetrennt werden.

note that the wheel that adjusts the distance between the eyes goes over the boar. So you will tuck the board under it.

Michael Hehe -

Schritt 23

Benutze das flache Ende eines Spudgers, um den breiten ZIF-Stecker auf der linken Seite des Motherboards zu entriegeln.
Trenne das FPC-Flachbandkabel vom Motherboard ab.

Schritt 24

Benutze das flache Ende eines Spudgers, um den Druckstecker bei der linken unteren Kante des Motherboards abzutrennen.
Achte beim Zusammenbau darauf, dass dieses Kabel nicht unter dem Motherboard eingeklemmt wird.

Schritt 25

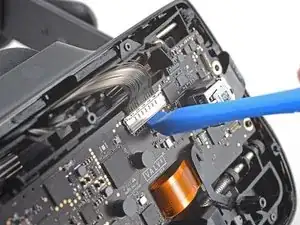

Benutze deine Finger oder ein Öffnungswerkzeug, um den Displaykabelstecker oben auf dem Motherboard zu entriegeln.

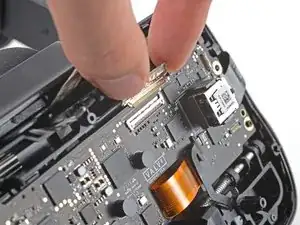

Trenne des Displaykabelstecker vorsichtig ab.

Schritt 26

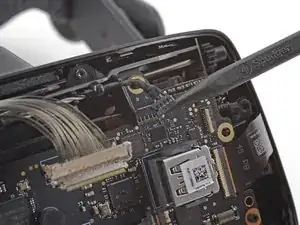

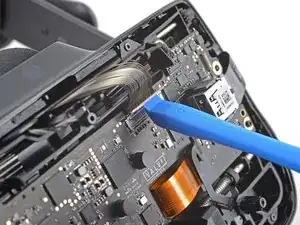

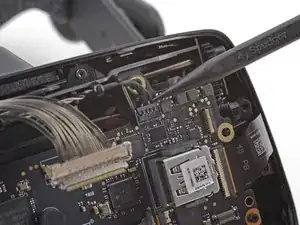

Benutze die Spudgerspitze, um vorsichtig den Stecker des Kabelbündels in der oberen rechten Ecke des Motherboards abzutrennen.

don't push up on the indented plastic

Jose Zamora -

This pops out towards you, do not try to push up.

Storm DPD -

Schritt 27

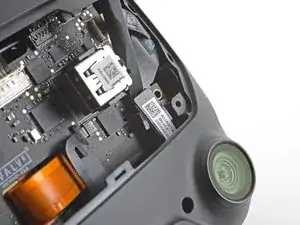

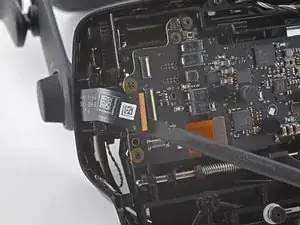

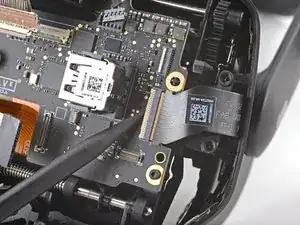

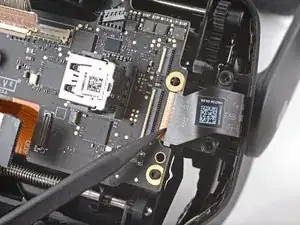

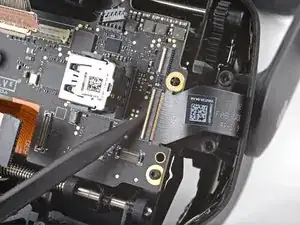

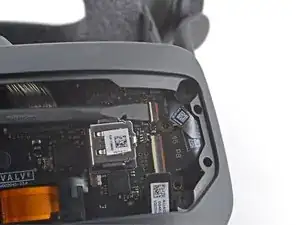

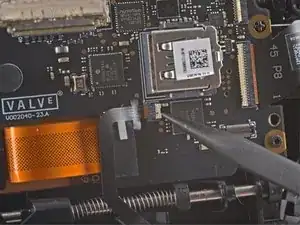

Benutze die Spudgerspitze, um den ZIF-Verbinder neben dem USB-Anschluss auf dem Motherboard zu entriegeln.

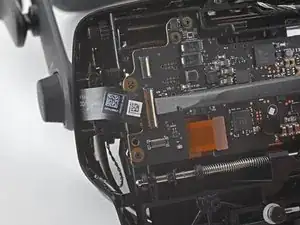

Trenne das FPC-Kabel vom Motherbord ab.
Achte beim Zusammenbau darauf, dass dieses Kabel nicht unter dem Motherboard eingeklemmt wird.

Schritt 28

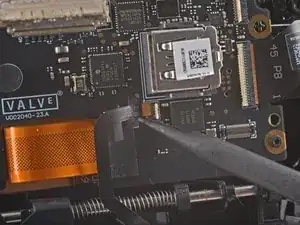

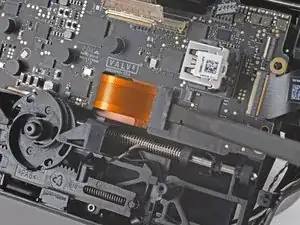

Benutze einen Spudger, um den Druckstecker unterhalb des USB-Anschlusses auf dem Motherboard abzutrennen.
Achte beim Zusammenbau darauf, dass dieses Kabel nicht unter dem Motherboard eingeklemmt wird.

Schritt 29

Benutze einen Spudger, um den breiten ZIF-Verbinder bei der rechten Kante des Motherboards zu entriegeln.
Trenne das FPC-Kabel vom Motherboard ab.

Schritt 30

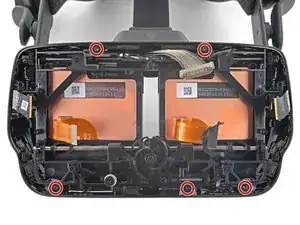

Benutze einen T5 Torx Schraubendreher, um die fünf 6 mm Schrauben zu entfernen, mit denen das Motherboard am Headset befestigt ist.

These are a set of 5 coarse threaded screws.

Patrick Hartge -

Schritt 31

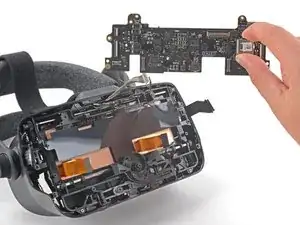

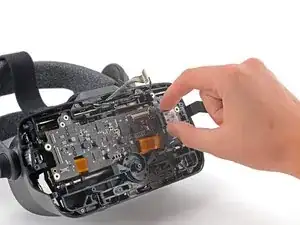

Fasse das Motherboard am USB-Anschluss und entferne es vorsichtig vom Headset.
Sei beim Zusammenbau ganz besonders vorsichtig, um keine der eben abgetrennten Kabel unter dem Motherboard einzuklemmen.

During reassembly be sure to align the ipd slider with the gap on the back of the right eye tube. The ipd adjustment slider is located on the top left of the motherboard and is very easy to miss.

Failing to align that the motherboard and the eyetube will result in resistance while adjusting the ipd, as well as an incorrect ipd being used in steamVR (which doesn't feel too great).

Aux -

Schritt 32

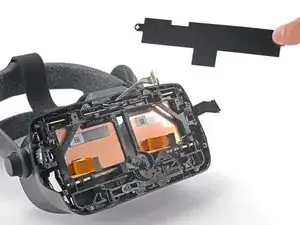

Hebe die Motherboard-Abschirmung von den beiden kreuzförmigen Ausrichtungsstiften ab.

Schritt 33

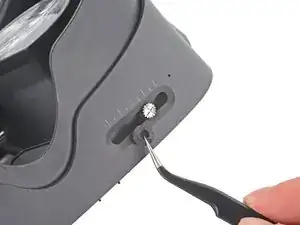

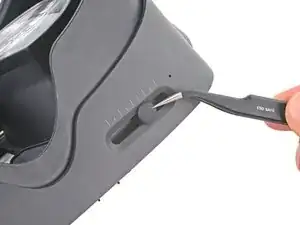

Entferne die Gummimanschette über der IPD-Einstellschraube mit einer Pinzette.

On reassembly, the best method for getting this back on is to get one end on and pulling until it's about half on. Then begin pulling with tweezers and spinning at the same time.

Patrick Hartge -

Schritt 34

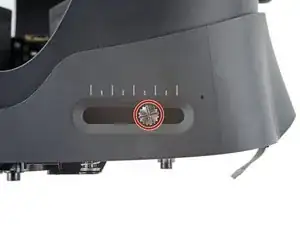

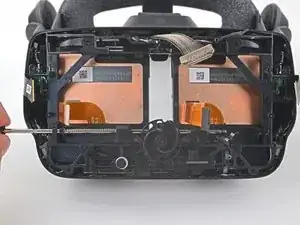

Benutze einen 2,5 mm (3/32 in) Schlitzschraubendreher, um die 6,5 mm IPD-Schraube vom Headset zu entfernen.

Schritt 35

Benutze einen T5 Torx Schraubendreher, um die fünf 4,5 mm Schrauben zu entfernen, mit denen der Mittelrahmen befestigt ist.

These are fine threaded screws, in case you get your screws mixed up. They are also defined by the only set of 5 with blue locktite on them.

Patrick Hartge - 20/04/23

Schritt 36

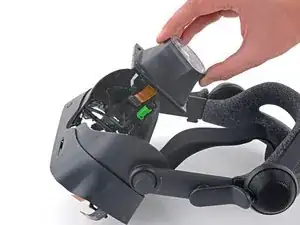

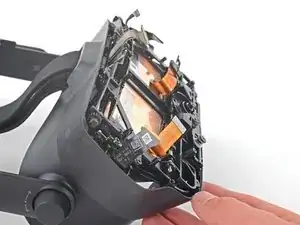

Wenn der Mittelrahmen lose ist, kannst du das Gehäuse nach hinten schieben, um die Tubuslinsen-Schienen freizulegen.

Schritt 37

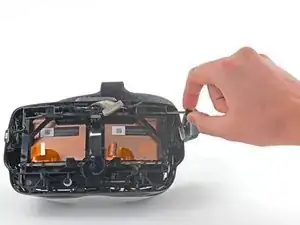

Benutze einen T5 Torx Schraubendreher, um die 4,4 mm Schraube zu entfernen, mit der das linke hintere Getriebe an der Tubuslinsen-Schiene befestigt ist.
Wenn die Schraube nicht erreichbar ist, drehe am Sichtfeld-Einstellknopf, um das Getriebe zu drehen, bis die Schraube nach außen zeigt.

Schritt 38

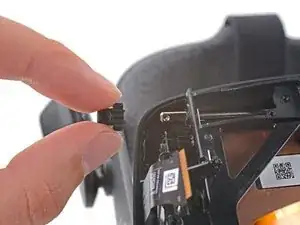

Entferne das linke hintere Getriebe von der Tubuslinsen-Schiene.

Be careful, there are retainers and plastic bushings on the outer sides of the rail, just inside of the midframe. I removed these with tweezers as I slid out the rail. To reinstall, I had to feed the retainer through the little hole in the front of the midframe and work it into place with the tweezers. I got the final positioning with the pointy end of a spudger. You can see one of the retainers in this picture, just to the right of the inside of the midframe where the rail is sticking through. The hole to feed it through is just below it, where the last bend of the retainer is sticking out.

Ulric Dettweiler - 03/09/22

Schritt 39

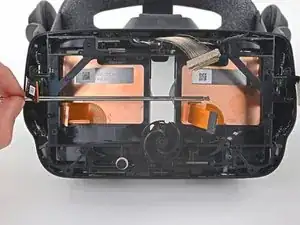

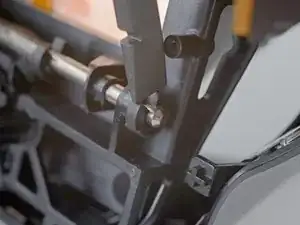

Fasse das Getriebe auf der gegenüberliegenden Seite und ziehe die Tubuslinsen-Schiene aus dem Headset.
Beim Ausbau der oberen Tubuslinsen-Schiene werden zwei Kunststoffhülsen herausfallen und möglicherweise auch zwei Metallfedern. Verliere diese Teile nicht.
Schiebe die Kunststoffhülsen beim Zusammenbau wieder auf die Tubuslinsen-Schiene und benutze eine Pinzette, um die Federn wieder in ihre ursprünglichen Positionen zu setzen.

I had two small black pieces that look like they belong on the eye rail pop off on this step. https://imgur.com/a/tZ1mxPf Anyone have any idea where they go back on during re-assembly?

Tyler MacInnis -

I had this problem too. If you look at the below disassembly picture you can see that these are bushings on the inner side of the gear axel. This is extremely easy to miss. They face opposite sides and are on either side of the axel, there is also a spring on the inside of these that is completely neglected in this guide.

These bushings are used to ensure that the FOV adjustment axel gears remain flush.

https://imgur.com/a/uP7mVGt

Xayrga -

Wish i had read the comments here. Both the little metal bar and plastic piece went flying on both sides when I removed the rod. Took me a good hour to find one that fell. Honestly the hardest part of reassembling this for me was getting that little piece back how it's supposed to be on both sides.

Gray Corgi -

Did you have just one metal bar or two? Could have sworn two popped out but now I can only find one. Did you happen to snag a picture?

Astrid Wood -

To answer my own question. Yes there is a set of bushing and spring on each side. The spring here is a bent piece of metal, with some bends in it. The side with the larger bend goes into a small hole at the bottom and is used for retention. If you thread the top through the hole and kinda get it in there straight you will see how it lines up. This is a pretty big step for iFixit to miss. It is a pain to get in so if you are reading this beforehand use some tape or tac to stick the side coming through the hole in the plastic frame down. Much easier to get it all in that way.

Astrid Wood -

Any easy way of getting those springs back in cuz &&^& me I can't get em

Death Venom -

Schritt 40

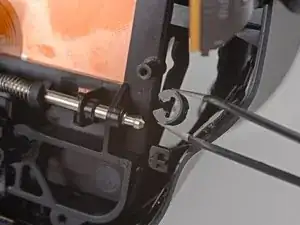

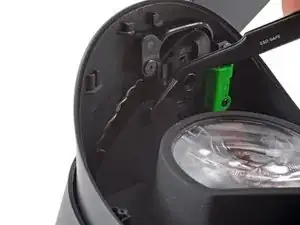

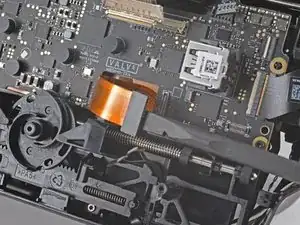

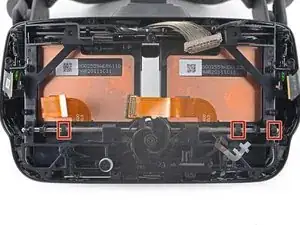

Benutze einen Spudger oder deine Finger, um drei der vier Clips von der unteren Tubuslinsen-Schiene zu entfernen.
Halte die Clips mit einem Finger, damit sie nicht herausgeschleudert werden.
Um diese Clips wieder einzubauen, setze das offene Ende auf die Rille in der Schiene und drücke sie dann fest.
Bei zwei der Clips muss die Feder zurückgehalten werden, um die Clips einbauen zu können.

Schritt 41

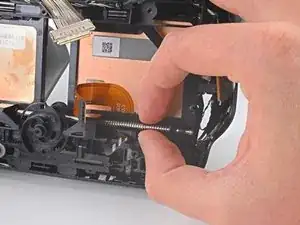

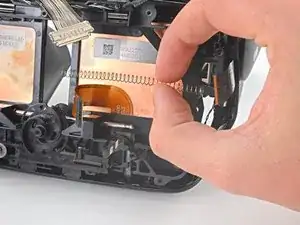

Halte jede Feder mit einer Hand fest, damit sie nicht herausspringen, während du die untere Tubuslinsen-Schiene herausziehst.
Schiebe die Federn beim Zusammenbau auf die Schiene und lasse sie vorsichtig mit den Fingern "zurückwandern", bis sie wieder ganz auf der Schiene sind.

I ran into a problem with reassembly somewhere at this point--two very small black parts seem to have fallen out and now the headset's eyepieces won't return to the middle, only stay where they are if moved with the IPD slider.

Foxhound -

Schritt 42

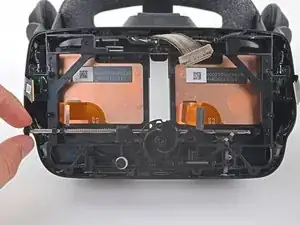

Entferne die untere Tubuslinsen-Schiene.
Die Tubuslinsen sind jetzt lose und können herausfallen.

If you're like me and had the swirly gear piece thing in the middle fall out, make sure you put it back in correctly or your IPD adjustment will be wrong. You can use the picture in the guide as reference for the position of that piece vs the position of the IPD slider. Move the slider at the bottom left screw with white washer thing to the same position as in the guide, and drop the swirly gear in the exact position as shown in this guide.

Alternatively, you can push the IPD mechanism into the lowest IPD (closest together) setting and set the swirly gear thing in the position where both of the little half circle "notches" in it are perfectly horizontal / at the same level on each side.

Gray Corgi -

Schritt 43

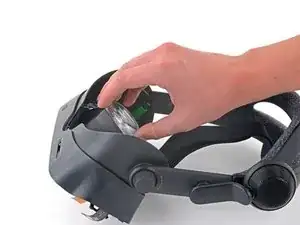

Entferne die Tubuslinse(n).
Die Tubuslinsen sitzen sehr fest und es kann knifflig sein, sie auszubauen und wieder einzusetzen. Versuche verschiedene Richtungen, um sie herauszuholen und wieder einzusetzen, aber erzwinge nichts.

The reconstruction steps should be included as well...

Phillip Hochman -

Installation is opposite of removal

Jayce Feldmann -

Wasn't exactly opposite, those springs did not want to go back in!

Fizz -

Abschluss

Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.
