WLAN/Bluetooth Chipset austauschen

Öffne den Riegel des Akkumulators auf der rechten Seite.

Öffne den Riegel des Akkumulators auf der linken Seite.

Entferne den Akkumulator.

Entferne mit dem Philips Schraubenzieher die zwei Schrauben an der oberen Abdeckung.

Prüfe die Markiere um festzustellen wie die Abdeckung entfernt werden muss.

Entferne nun die Abdeckung wie es die Markiere vorschreiben.

Die weiteren Komponenten des Laptops sind nun ersichtlich.

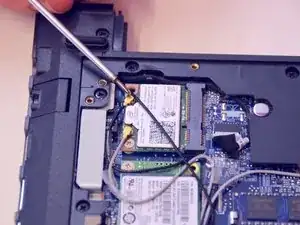

Hier befindet sich Das Chipset WLAN/Bluetooth.

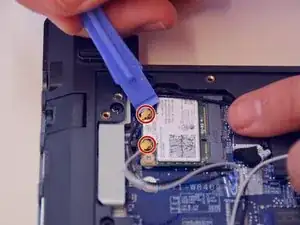

Löse sorgfältig die Antennen-Stecker MAIN und AUX.

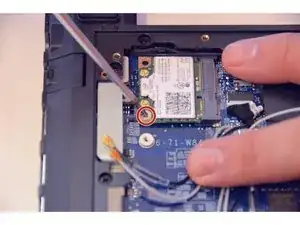

Löse die Befestigungsschraube mit dem Philips Schraubenzieher.

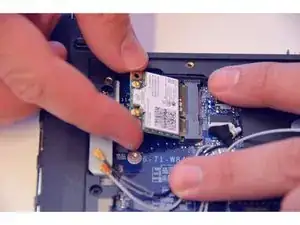

Hebe das Chipset ein wenig und ziehe es zum mSATA Stecker aus.

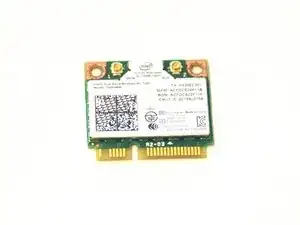

So sieht das entfernte Chipset WLAN/Bluetooth aus.
