Wie man ein Stromkabel prüft

Geschrieben von: Darren Chan
  • Kommentare: 17
Wie man ein Stromkabel prüft

Schwierigkeitsgrad

Sehr einfach

Schritte

3

Zeitaufwand

1 - 5 Minuten

Einleitung

Eine genaue Anleitung wie man mit einem Durchgangsprüfer feststellt, ob die Leitung wirklich den Strom noch durchlässt.

  1. 1GrSMJdoXyKGhcyn
    1GrSMJdoXyKGhcyn
    P53MrRF2XDHPPC5Z

    • Ziehe den Netzstecker sowohl aus der Steckdose als auch aus dem entsprechenden Gerät, z.B der Spielkonsole. Alles andere könnte sehr gefährlich sein und sogar zu einem Stromschlag führen.

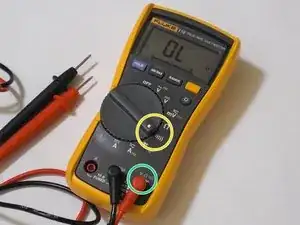

    • Stelle das Multimeter auf Durchgangsprüfung.

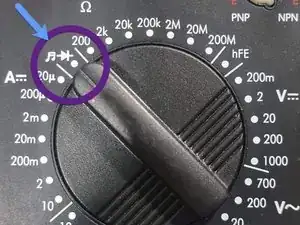

    • In den Bildern ist die Einstellung durch ein Dioden- oder Tonsymbol/Note gekennzeichnet. Das Multimeter piept, wenn man die Messleitungen verbindet.

    • Schaue nach, ob die Messleitungen richtig stecken, die schwarze in der mit COM, die rote mit Volt/Ohm bezeichneten Buchse.

  2. 2SosQFhUjQpCFpgk

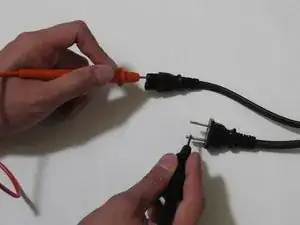

    • Teste ob ein Kabel unterbrochen ist, indem du eine der Messleitungen an einem Kontaktstift des Steckers, die andere in metallischen Kontakt mit der Buchse auf der Geräteseite bringst.

    • Wenn das Kabel leitet, piepst der Durchgangsprüfer fortwährend. Ein kurzes Piepen bedeutet "kein Durchgang". Wenn er nicht piepst, dann lege eine der Prüfspitzen am anderen Kontaktstift des Steckers an.

    • Ein Netzkabel hat ja zwei Adern, also musst du das Ganze für den andern Kontaktstift wiederholen.

    • Beide Adern müssen leitfähig sein, sonst ist dein Netzkabel defekt und du musst es austauschen.

    Est-il possible de brancher sur une autre prise alimentée pour savoir si cordon et appareil sont non défectueux ??? Sans danger; faire sauter fusibles etc. Merci.

    maddy lode -

    Could that be the problem why I am not getting but just a tad of electricity to my outlets I'm not getting enough power to run anything?

    mellichampc -

  3. noSb2qdZfcOIB5PT

    • Wenn du geprüft hast, ob beide Adern leiten musst du noch untersuchen, ob die beiden Adern einen Kurzschluss haben.

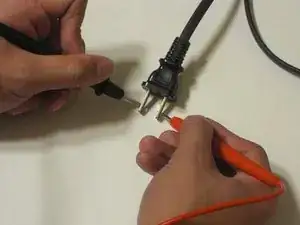

    • Teste auf möglichen Kurzschluss, indem du diesmal die beiden Prüfspitzen an den beiden Kontaktstiften des Steckers anlegst.

    • Wenn diesmal das Multimeter piepst, ist dein Netzkabel defekt und muss sofort entsorgt werden.

    • Wenn es einen Kurzschluss hat, solltest du es nicht wieder in die Steckdose stecken.

    • Wenn dein Netzkabel bei alle Prüfungen in Ordnung war, kannst du es wieder benutzen.
