Wie man einen WMF Perfect Dampfkochtopf-Griff wieder zusammenbaut

Geschrieben von: Leni
  • Kommentare: 74
Wie man einen WMF Perfect Dampfkochtopf-Griff wieder zusammenbaut

Schwierigkeitsgrad

Mittel

Schritte

7

Zeitaufwand

7 Minuten

Einleitung

Ich möchte euch zeigen, wie man den Griff eines Dampfgarers wieder zusammensetzt, sodass alles wieder an Ort und Stelle ist und die Verschlussmechanik problemlos funktioniert.

  1. BCuOOcRMTtP2f16o

    • Lege dir deine Einzelteile zurecht

    Hallöchen. Danke für die tolle Beschreibung. Leider ist mir beim montieren die kleine Feder aus dem schwarzen Rechteck abhanden gekommen. Kann man diese irgendwo nachkaufen? Welche Grösse/ Durchmesser hat sie? Ist die Feder für den Schiebenechanismus. Wäre für eine Info super dankbar

    Michaela Limbach -

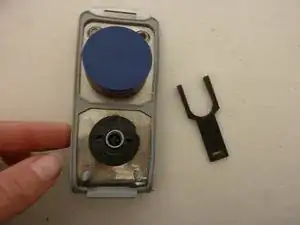

  2. eHoxFmdMuCXjffV3
    eHoxFmdMuCXjffV3
    Fk4AXMgrXrQVIVNk

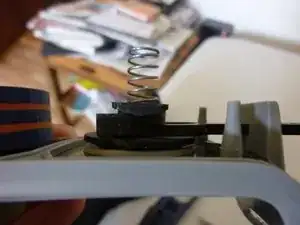

    JOCRT1VEAkCq6hEh

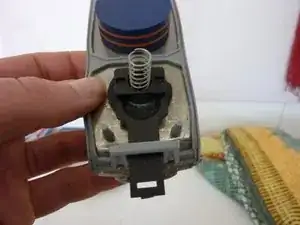

    • Nimm die Metallplatte (wenn du die Dichtung abgenommenhast, musst du diese wieder überziehen; wenn du das kleine Ventil rausgenommen hast, musst du den Gummiteil zuerst durchs Loch ziehen, so dass die Rille das Metall umfasst , anschließend wieder das Plastik reinstecken) und die schwarze Gabel.

    • Ziehe die Gabel durch das Loch in der Gummidichtung und schiebe sie anschließend unter das rechteckige Plastikteil mit der Feder.

    • ACHTUNG: Die Gabel hat eine schräge Seite, diese muss nach oben zeigen (also Richtung Feder, nicht Richtung Metall) die Schräge des Rechtecks muss an der der Gabel anliegen, wie auf Bild 3. Wenn du diesen Schritt falsch machst, wirst du das beim ersten Testkochen merken, da das Ventil dann nicht schließt.

    Vielen Dank für die tolle Anleitung!🙏🏻Leider habe ich ein Problem: die Gabel hat bei meinem Griff jeweils einen rechtwinkeligen Schenkel und das Ventil mit den Ringen hat ebenfalls eine Verlängerung, die irgendwie mit der Gabel zusammengefügt werden müsste, nur weiß ich nicht wie. Könnten Sie mir bitte helfen? Vielen lieben Dank!

    Herta -

  3. fASgHOPRcgg4N4SW
    fASgHOPRcgg4N4SW
    h3LHxOxXwCdeX2cg

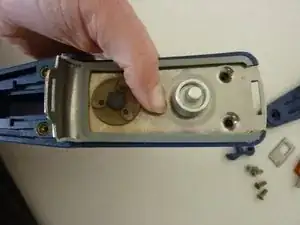

    xWL4EgOHnbEGfTRI

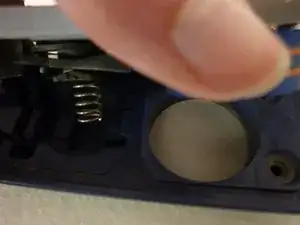

    • Nimm das Metallstück und den Plastikgriff

    • Die Feder soll auf dem dafür vorgesehenen "Knubbel" sitzen (grüner Kringel)

    • Du musst das Metallteil eventuell etwas nach vorne schieben, damit es richtig reinrutscht, achte darauf, dass die Dichtung rundherum ordentlich anliegt.

    • Setze die beiden Schrauben an und ziehe sie fest

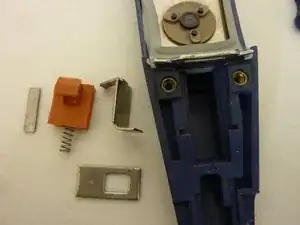

  4. UQT3wRjUvall5wZc
    UQT3wRjUvall5wZc

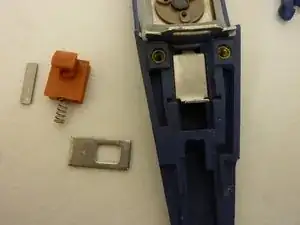

    1Q6gjFCbUqI5WOdt
    hLu1CZv66g3AMDXg

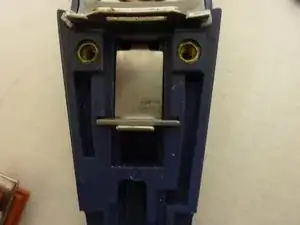

    • Nimm nun von den 4 Einzelteilen das z-förmige rechts oben und setze es mit der schmaleren Lasche in die Aussparung der schwarzen Gabel

    • danach kannst du das Metallplättchen ganz links in den Schlitz legen

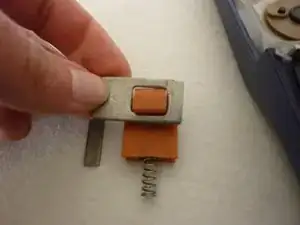

  5. OrpXAyLoeUwJJV4J
    OrpXAyLoeUwJJV4J
    2nsErSOcFd55k6QN

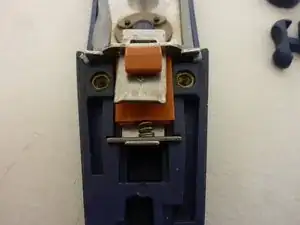

    DBfGiWLD1WgHrUQR

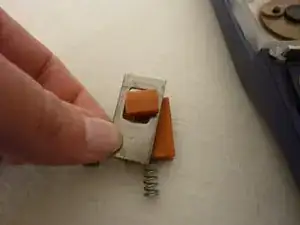

    • Jetzt kannst du das orangene Teil mit der Feder und das dazugehörende Metallplättchen zusammenfügen.

    • Danach nimmst du das ganze, schiebst das Metallplättchen in den Schlitz und drückst die Feder hinter das kleine Metallplättchen.

    • Wenn dich hierbei das z-förmige Teil stört, dann zieh es zurück und drücke dabei auf das Ventil, dann hebt sich nichts an und es zieht sich leichter. ACHTUNG: es kann sein, dass du beim Rausziehen aus der Gabel rutschst. Zur Überprüfung am Ende nochmal vorschieben, das kleine schwarze Ventil sollte sich dann anheben

  6. euTXsrFr2iedgTuK
    euTXsrFr2iedgTuK
    yClGMl5An2Gh2OrD
    HZKLUPWpMo2EAr1f

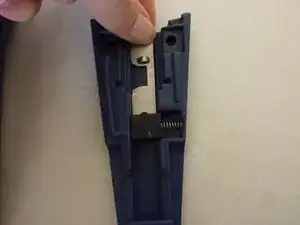

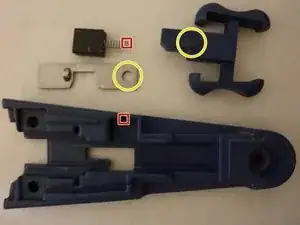

    • Setze nun das schwarze Plastikteil mit der Feder in die dafür vorgesehene Aussparung.

    • Danach kannst du das Metallteil darunter schieben.

    • Zum Schluss setzt du den Schieber so auf das Metallplättchen, dass der Knubbel in dem Loch liegt

    Danke, dein Beitrag war mir eine große Hilfe beim Zusammenbauen!

    Erwin Mayr -

    Eine perfekte Erklärung. Es hat auf Anhieb geklappt. Nur in 7 Minuten habe ich es nicht geschafft. Danke!

    Christian Bosse -

    Super erklärt, ohne die Anleitung hätte ich es nicht geschafft. Mithilfe der Anleitung, habe ich den Deckel komplett zerlegt, gereinigt und wieder zusammengebaut. Funktioniert einwandfrei. Herzlichen Dank.

    Karl Gerlinger -

    Super, vielen Dank. Das hat mich und meine Bohnen gerettet.

    Isabell Erdmann -

    Is it useful to add lubricant on the sliding plastic parts? The problem I got is that the sliding button wouldn't let to open the lid even after few hours chilling. Only after few trial it finally opens. Thanks.

    Erno -

  7. QIoAO1ES21dG1FYm
    QIoAO1ES21dG1FYm

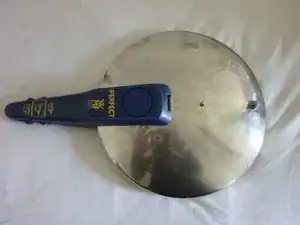

    V43LOoV4anllrCKj

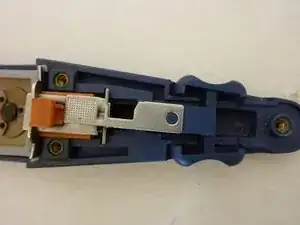

    • Nun musst du den Deckel nur noch auf den Griff legen, so, dass alles wie hier (ohne Deckel) zusammenliegt.

    • Der Schieber soll also ganz vorne sein (geschlossen) und das Metallplättchen soll sich in das z-förmige Teil einhängen.

    • Nun musst du noch die Schrauben ansetzten und festziehen und FERTIG.

    • Am besten testest du jetzt noch, ob der Deckel auch richtig schließt. Mach etwas Wasser in den Topf, den Deckel darauf, die Herdplatte an und warte, ob sich das Ventil schließt.

    I bought couple years ago a set of WMF pressure cooker for one of my clients as a home warming gift and she told me recently that there is a hole in the vent. Can that be changed and if yes how?

    I mean with vent that little grey plastic on the lid. Appreciate your comments.

    Gorda Zafari -

    Hallo Leni,

    ich schrieb gerade. Jetzt bhab ich erst den Deckel auf den Topf gesetzt, dann ist alles paletti.

    Danke Doro

    Canehl -

    Hallo Leni.

    danke. Die Anleitung ist super.

    leider kriege ich Übergang Schritt 6 zu (7) und damit keine Fertigstellung hin, denn ich kann nicht in geschlossen Position nach oben schieben. Da hakt es, da das rechteckige Teil mit Feder dies blockiert

    Idee?

    Danke Stephanie

    Steph -

    Hallo,

    genau das gleiche Problem habe ich auch, den Schieber kann ich bis zu Ende nicht schieben, zum Kochen/entlüften!

    Was ist die Lösung???? Ohne dass man neuen Deckel kaufen muss!

    Gruß

    Hoshang Mazari -

    Hallo Hoshang, den Schieber kann man nur auf dem Topf ganz nach vorne schieben, falls das deine Frage beantwortet?

    Leni -

    Hallo,

    mir passiert genau gleich mit dem Schieber. Auch auf dem Topf. Irgendwelche Vorschläge?

    Alberto Berges -

    Hallo Staephanie, vor einem Monat hatte jemand das gleiche Problem, nachdem sie den Deckel auf den Topf gesetzt hat gings.

    Leni -

    Hallo Leni, ich dachte mir, welcher großartige Mensch hat hier soetwas verfasst. Wunderbar! Ich erwähnte schon einen neuen Griff (ca. 40€) zu kaufen, falls ich es nicht hin bekomme. Durch Deine wunderbare Erklärung funktioniert jetzt alles wieder bestens!!! Das Tolle an der Sache war: Ich hätte den Griff gar nicht auseinander schrauben müssen, weil nur die Dichtung, die man ja nur drauf setzt, defekt war. Aber im Eifer alles zerlegen und dann ein dummes Gesicht!! Ich würde Dir gerne 5€ für Deine Initiative spenden wollen!!!! Danke, Karlheinz Wechner

    Karlheinz Wechner -

    Hallo Karlheinz, ich danke dir für deinen super netten Kommentar. Ich freu mich sehr darüber.

    Wenn du mir noch zusätzlich neFreude machen willst gib die 5€ einfach der nächsten obdachlosen Person…langsam wirds kalt ;-)

    Alles Liebe dir, Leni

    Leni -

    Danke für die tolle klare Anleitung. Hatte das Metallplättchen immer verkehrt und war schon verzweifelt. Jetzt funktioniert es wieder bestens.

    Thomas Machacsek -

    Ich habe das Gefühl der Schieber zur Deckelverriegelung geht bei meinem Topf nicht ganz nach vorne…, der Topf kann zwar wenn der Schieber vorne ist nicht geöffnet werden, habe aber das Gefühl dass er nicht ganz nach vorne geht. Glaube aber nicht dass ich was falsch machte beim Zusammenbau…

    Des weiteren kommt bei mir am Dampfablass immer Dampf raus..., habe ich evtl doch was falsch gemacht beim Zusammenbau?

    Rainer Fuchs -

    Habe meinen Deckelgriff auch auseinandergenommen. Bei diesem runden blauen Ventil (Schritt2) ist mir aufgefallen, dass die 2 kleinen Stege abgebrochen sind. Daher kommt immer Dampf raus und das Ventil kann nicht mehr hochgehen. Gibt es dafür Ersatzteile oder muss man den ganzen Griff neu kaufen?

    Meggi Michelmichel -

    Super…wirklich super gemacht! Perfekt und Danke dafür!

    Andreas Nentwig -

    Der Deckel war neu, nicht auf Dichtheit geprüft und hat Dampf abgelassen.

    Eine Dichtung war schlecht montiert. Unter Anleitung der Abbildungen konnte der Fehler behoben werden!

    Ohne Anleitung wäre dies nicht möglich gewesen! Eindeutig 30 Punkte!!

    Walter

    Walter Eisler -

    Hello, how do I replace the small handle of the pot?

    Vasile Zamfirescu -

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
