Wie tausche ich ein gebrochenes Segment an meinem Zeltgestänge aus?

Geschrieben von: VAUDE Reparaturteam
  • Kommentare: 0
Wie tausche ich ein gebrochenes Segment an meinem Zeltgestänge aus?

Schwierigkeitsgrad

Mittel

Schritte

10

Zeitaufwand

20 Minuten

Einleitung

Unsere Zelte sind so konstruiert, dass sie selbst extremen Wind- und Wetterverhältnissen standhalten. Dennoch kann durch zu starke Belastung oder auch Fremdeinwirkung (z. B. Aufbaufehler durch nicht ganz zusammengesteckte Segmente, Transportschäden) ein Segment brechen. Wir zeigen dir in dieser Anleitung die notwendigen Schritte für ein Segmentaustausch.

  1. ClS3OHLYTHiyNeBi
    ClS3OHLYTHiyNeBi
    EROjAADwTAmjBEiZ

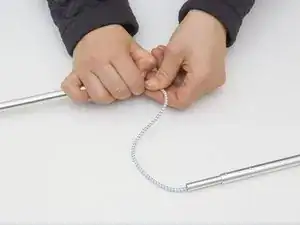

    • Den Gummi zwischen dem letzten ganzen Segment und dem defekten Segment lockern, damit das Endteil (Pin) entfernt werden kann.

  2. Mit einer Wäscheklammer den Gummi fixieren.

    • Mit einer Wäscheklammer den Gummi fixieren.

  3. QeBrpZEYaEQ4l5gu
    QeBrpZEYaEQ4l5gu
    RFys2CRqGOOUVFBB

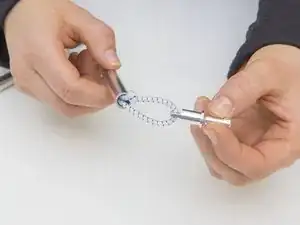

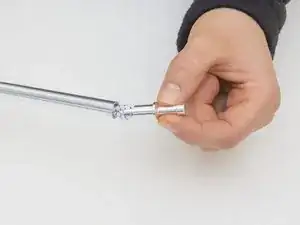

    • Pin aus Segment ziehen.

  4. lRaNsJAfQtQgLhHB

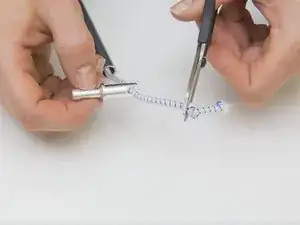

    • Knoten abschneiden.

  5. cggOCOPX2teBAbZ1

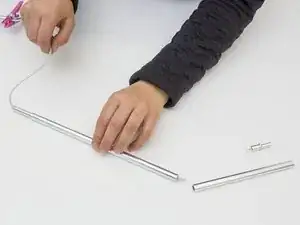

    • Gummi aus defektem Segment entfernen.

    • Sollte das gebrochene Segment sich in der Mitte des Gestänges befinden, müssen zuerst die ganzen Segmente entfernt werden. Für den späteren Zusammenbau auf die richtige Reihenfolge der einzelnen Segmente achten, ggf. nummerieren.

  6. Rjjd5K1SOUMsgqHf
    Rjjd5K1SOUMsgqHf
    pTgTxnCaM2EKOfXb
    2qWUZ6oglElrdylh

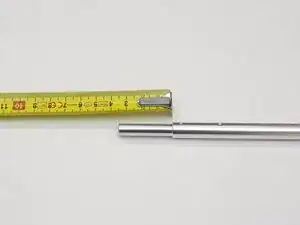

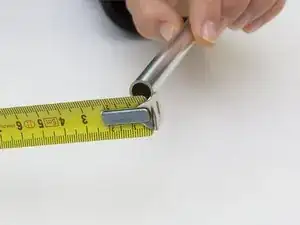

    • Um festzustellen, welches Ersatzsegment du bestellen musst, bitte die Verjüngung und den Außendurchmesser ausmessen.

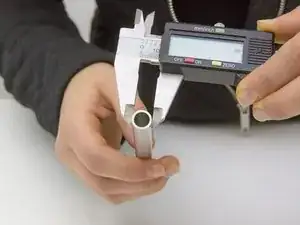

    • Mittels Schieblehre kannst du den Durchmesser einfacher messen. Solltest du keine zu Hand haben, reicht auch ein normales Maßband aus.

  7. OaOOIip4hs1fDeRF
    OaOOIip4hs1fDeRF
    BiAlUyqH45faqMTA

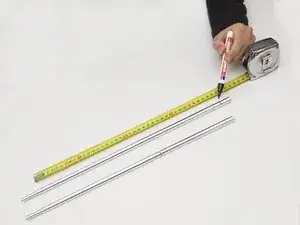

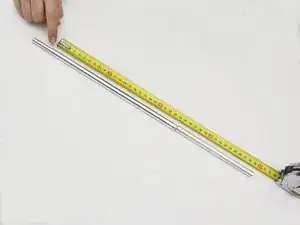

    • Die Länge des gebrochenen Segments auf das neue Segment übertragen. Maßband nach der Verjüngung ansetzen und mit einem Edding die Länge markieren.

  8. CZI3pXLAtGR6GQbO

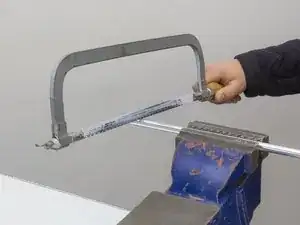

    • Gestänge in Schraubstock einspannen und an markierter Stelle die Säge ansetzen und das überstehende Teil absägen.

  9. DCIcbQT3toPpvGwZ
    DCIcbQT3toPpvGwZ
    xFbTMuqbWAxqMpIR

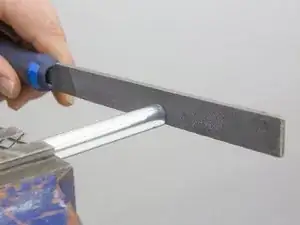

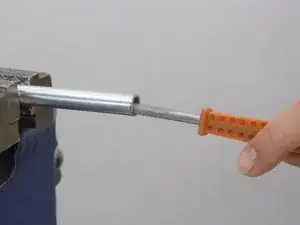

    • Gestänge mit Rundfeile innen feilen und mit der Flachfeile restliche scharfe Kanten abfeilen.

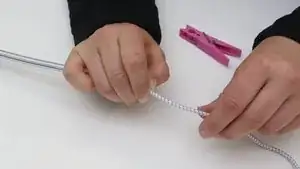

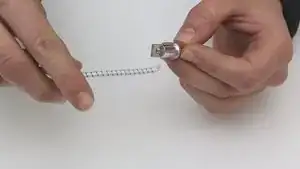

  10. Gummi wieder in das Gestänge einfädeln. Gummiende an Pin wieder festknoten und überstehendes Ende in das Gestänge einführen.

    • Gummi wieder in das Gestänge einfädeln. Gummiende an Pin wieder festknoten und überstehendes Ende in das Gestänge einführen.
