Einleitung
Wenn sich deine XBox 360 so anhört, wie wenn ein kleiner Drache in ihr gefangen wäre, ist es wahrscheinlich höchste Zeit, den Lüfter zu tauschen.
Werkzeuge
Ersatzteile
-
-
Um an die vier Schrauben zu gelangen, musst du erst die Gummifüße abnehmen.
-
Meistens lassen sich die Gummifüße einfach vom Plastik abziehen.
-
Falls nötig, benutze eine Zange.
-
-
-
Hebe die Streuscheibe der LED ab.
-

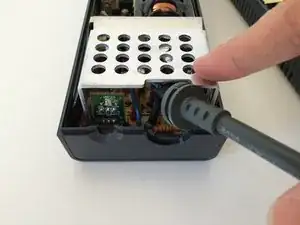

Hebe die Netzbuchse und das Versorgungskabel heraus.
-
Jetzt sollte sich die Hauptplatine leicht herausnehmen lassen.
-
-
-
Löse die Stecker des Lüfters unter dem Hauptkühlblech.
-
Sei beim Abziehen des Kabels sehr vorsichtig, es steckt oft zwischen Kühlblech und Kondensatoren fest - Geduld ist, wie immer, das beste Mittel.
-
-
-
Entferne zuerst die beiden kleineren Schrauben, lasse die größeren an Ort und Stelle.
-
Danach wird die Lüftereinheit nur noch von ein paar Klemmen gehalten.
-
-
-
Möglicherweise unterscheiden sich die Größen des Halters bei deinem und meinem Gerät, weil Microsoft offensichtlich von verschiedenen Zulieferern versorgt wird.
-
-
-
Um an den Lüfter zu gelungen muss jetzt noch die Vorderplatte entfernt werden.
-
Danach siehst du, dass ein Stift das Kabel herunterdrückt.
-
Den defekten Lüfter brauchst du wohl kaum noch, heble ihn heraus.
-
-
-
Der Lüfter ist ausgebaut, jetzt muss der neue nur noch eingepasst werden.
-
Der neue muss ein 12V Lüfter mit genau den richtigen Maßen sein.
-
Meiner kam aus einem alten Laptop.
-
-
-
Ich habe zuerst die kleine Erhebung weggeschliffen, welche den alten Lüfter festgehalten hat.
-
Dann habe ich den neuen Lüfter mit Epoxidkleber befestigt.
-
Damit der Luftstrom gut ist müssen die Schaufeln rechtsgeneigt montiert werden, wie auf dem zweiten Bild zu sehen.
-
-
-
Bevor der Kleber fest ist, solltest du den Lüfter auf freien Lauf prüfen.
-
Bereite die Drahtenden vor und verzinne sie mit Lötzinn.
-
Schiebe Schrumpfschlauch über die Drahtenden und verlöte sie dann.
-
-
-
Baue dann wieder alles zusammen . Hoffentlich hast du den richtigen Lüfter gefunden und das Geräusch ist weg.
-
