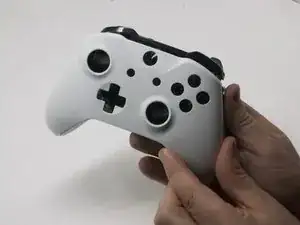

Xbox One Wireless Controller Model 1708 Gehäuse öffnen

Geschrieben von: Weston Gilmore
  • Kommentare: 13
Xbox One Wireless Controller Model 1708 Gehäuse öffnen

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

8 Minuten

Einleitung

Diese Anleitung zeigt, wie das Gehäuse des Kontrollers geöffnet werden kann. Zunächst sind keine Schrauben sichtbar. Du wirst sehen, wo sie zu finden sind.

  1. CZmZL2YuctGTuPJd
    CZmZL2YuctGTuPJd
    KHyRlDiLSFSdhQPm

    • Schiebe die Abdeckung des Akkufachs nach oben und entferne sie.

    • Hebe die Akkus aus dem Akkufachs heraus.

  2. 1RnNtaoQqQZkbY2E
    1RnNtaoQqQZkbY2E
    wVNiZ3TUwVBoC2FL

    • Setze ein Öffnungswerkzeuge aus Kunststoff in die obere Naht ein und arbeite dich dann behutsam nach unten.

    • Heble solange weiter, bis sich die seitliche Abdeckung vom Kontroller löst.

    • Wiederhole für die zweite seitliche Abdeckung.

    Only use a pry tool! The vibration motor wires are exposed and directly accessible from the side when opening. I attempted to open it with a small knife, expecting to be able to gently pry the clips open, accidentally sliced through my right motor’s wires.

    Sawyer Coe -

    Not a sharp of course.

    Kajus Slekys -

    If you have some Guitar picks laying around they work GREAT!

    Mike Beane -

  3. S6rlXDDRcqlumZ32

    • Ziehe den Aufkleber im Akkufachs vorsichtig ab oder öffne das Loch in der Mitte, um an die verborgene Schraube darunter heranzukommen.

    • Entferne die fünf 9 mm Torx Sicherheitsschrauben auf der Rückseite.

    Torx-8 security bits work as well.

    jahiamir -

    Torx 8 or 9 wasn’t working. I used 2.0 minus screwdriver

    richjlee -

    The 2.0 minus worked for me as well.

    metric -

    When sliding in the plastic cover during reassembly be sure it lines up with the battery compartment contacts. It can be really easy to not see it and bend the contacts. If you still encounter force during this step, depressing the triggers out of the way worked for me.

    Drew -

    Since mine is out of warranty I just broke out the security nib with a 2.0 standard bit. Then used a T8 torx.

    Tim LaCrosse -

  4. kfdJ5aNuDEUk4QSv
    kfdJ5aNuDEUk4QSv
    EaxhK2qZKFPa2bSP
    uLhJmZMFjIR1fmmF

    • Befestige die Rüttelmotoren mit einem Klebeband.

    • So können die Motoren nicht herausfallen.

  5. iqgdKTgD5ghZ2AiA
    iqgdKTgD5ghZ2AiA
    k5hd4bkef3GQZcnV

    • Drehe den Kontroller so, dass die Abdeckplatte nach oben zeigt.

    • Hebe die obere Abdeckung ab.

  6. jALZRgrIkQxcoU2w

    • Drehe den Kontroller um und hebe vorsichtig die Rückseite ab.

    • Achte auf die Vibrationsmotoren, sie fallen leicht heraus und könnten die Platine beschädigen.

    Reassembly: When placing the back cover on: notice that the battery terminals need to slide inside the cover first. Then compress the triggers slightly, Then the cover will be aligned correctly. Then add the front cover and add screws so it doesn’t come undone.

    hunteil -

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Weston Gilmore

Mitglied seit: 25/09/17

1666 Reputation

4 Kommentare

i used a t8 and it worked

Rudy Bp -

T9 is VERY snug. T8 would probably be better but I don’t have one to try.

Craig Ferguson -

T9 barely fits, I couldn’t even get 2 of the screws to turn. I think T8 works better

Baron Kube -

One frustrating thing. All the guides I find on iFixit never give tips on reassembly. I'm having a difficult time getting the back plate back on. No help here, unfortunately.

Jim Pennington -
