Xbox One X Festplatte tauschen

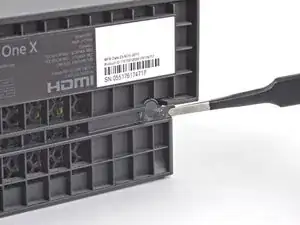

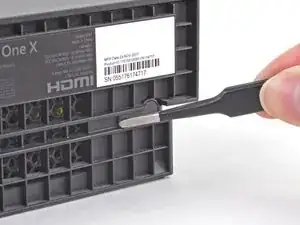

Ziehe mit einer stumpfen Pinzette den Aufkleber ab, der die rechte Schraube auf der Rückseite der Konsole bedeckt.

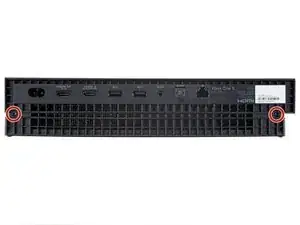

Entferne die beiden 12,6 mm Torx T10 Schrauben auf der Rückseite der Konsole.

Drehe die Konsole um 90 Grad.

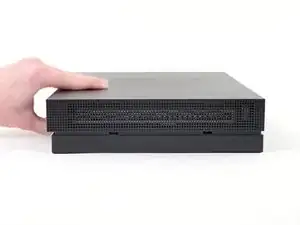

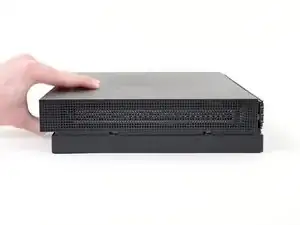

Ziehe die Vorderseite der Gehäuseoberseite waagrecht zur Vorderseite der Konsole, bis sie zum Stillstand kommt. Dadurch werden die Clips aus den Schlitzen der Gehäuseoberseite herausgeschoben.

Drehe die Konsole um 90 Grad, sodass die Rückseite zu dir zeigt.

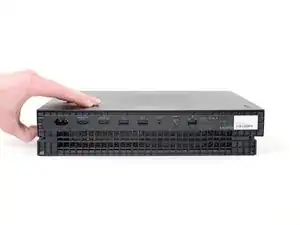

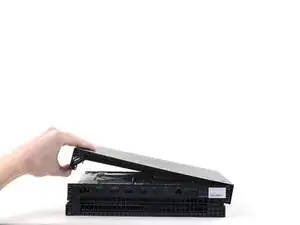

Hebe die linke Seite der Gehäuseoberseite an (von der Rückseite der Konsole aus gesehen) und stoppe, wenn es sich nicht weiter anheben lässt.

Halte die linke Seite der Gehäuseoberseite weiterhin fest und drücke die rechte Seite nach oben, um die rechte Schraubennabe aus dem Weg zu räumen.

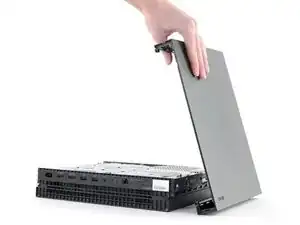

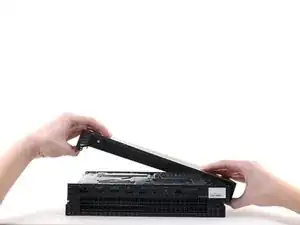

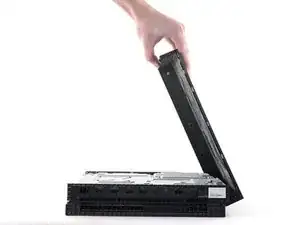

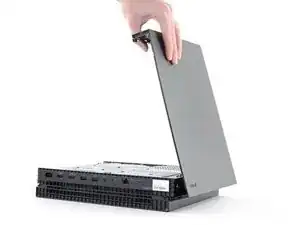

Klappe das obere Kunststoffgehäuse auf 75 Grad auf.

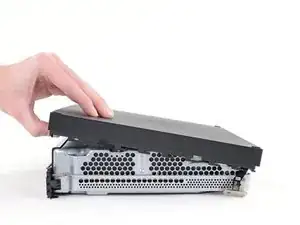

Drücke die Gehäuseoberseite nach unten und von der Konsole weg, um es vollständig zu entfernen.

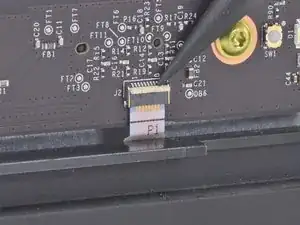

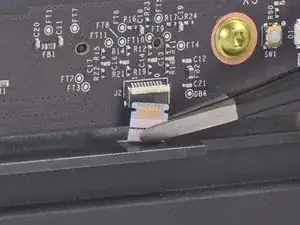

Verwende das spitze Ende eines Spudgers, ein Öffnungswerkzeug oder deinen Fingernagel, um die kleine, schwenkbare Verriegelungsklappe am ZIF-Anschluss des Flachbandkabels auf der vorderen Leiterplatte herunterzuklappen.

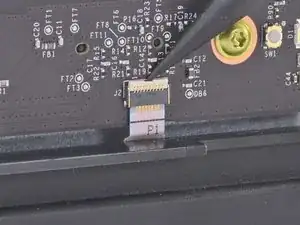

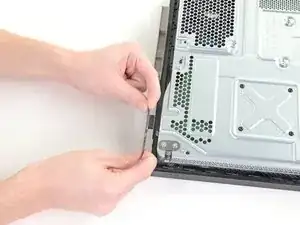

Ziehe das Flachbandkabel mit einer stumpfen Pinzette aus dem Stecker.

Entferne die drei 13,3 mm Torx T8 Schrauben, mit denen die vordere Platine am oberen Metallgehäuse befestigt ist.

Ziehe die vordere Leiterplatte gerade aus dem oberen Metallgehäuse heraus und lege sie beiseite.

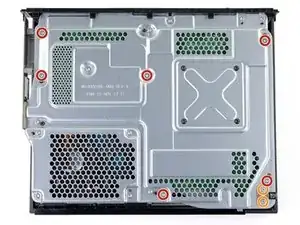

Entferne die sechs 47,7 mm Torx T10 Schrauben, mit denen das obere Metallgehäuse am unteren Kunststoffgehäuse befestigt ist.

Entferne die beiden 7,5 mm Torx T8 Schrauben, mit denen der Druckverbinder am oberen Metallgehäuse befestigt ist.

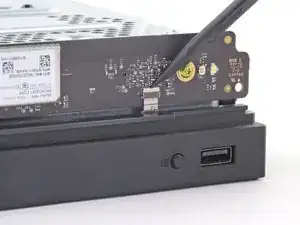

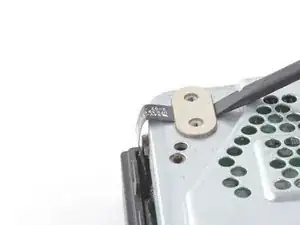

Führe das flache Ende eines Spudgers unter den Druckstecker auf der dem Flachbandkabel gegenüberliegenden Seite ein.

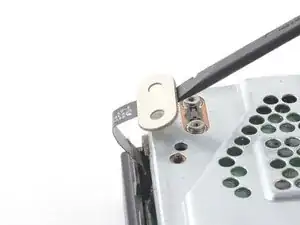

Hebe den Druckstecker mit dem Spudger vom oberen Metallgehäuse ab.

Drücke den Spudger nicht bis zum Anschlag in die Buchse. Ein Hochhebeln der Buchse kann diese beschädigen.

Um Druckstecker wie diesen wieder anzubringen, richte ihn vorsichtig aus und drücke ihn auf einer Seite nach unten, bis er einrastet. Wiederhole dies auf der anderen Seite. Drücke nicht auf die Mitte. Wenn der Stecker nicht richtig ausgerichtet ist, können sich die Stifte verbiegen und dauerhaft beschädigt werden.

Drehe die Konsole um.

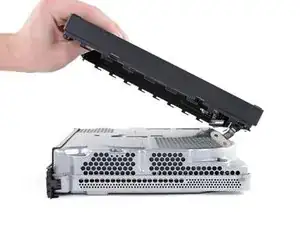

Hebe die Gehäuseunterseite vom Metallgehäuse ab und lege sie beiseite.

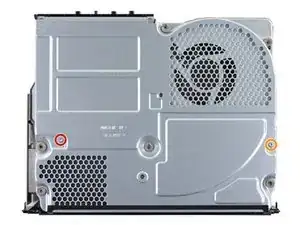

Entferne die beiden Torx T10 Schrauben, mit denen das untere Metallgehäuse befestigt ist:

Eine 7,7 mm Schraube

Eine 11,4 mm Schraube

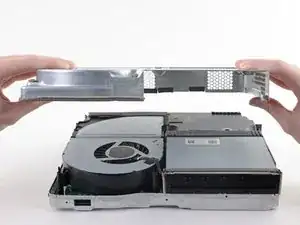

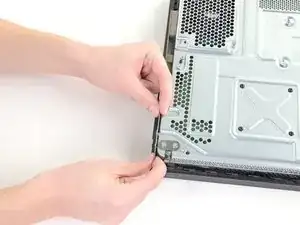

Hebe das untere Metallgehäuse vom oberen Metallgehäuse und den internen Komponenten ab.

Lege das untere Metallgehäuse beiseite.

Drehe die Konsole um.

Entferne die vier 11,4 mm Schrauben, mit denen die Festplatte am oberen Metallgehäuse befestigt ist, mit einem T10 Torx-Schraubendreher.

Drehe dann die Konsole wieder um.

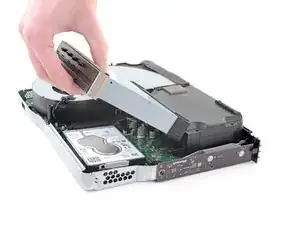

Hebe das Laufwerk an, damit die Metalllasche vom Netzteil gelöst wird.

Drehe das Laufwerk um und lege es auf das Netzteil. Das Laufwerk sollte in die entgegengesetzte Richtung zeigen, auf dem es vorher lag.

Ziehe den Stecker des Kabelbündels ab, der die Festplatte mit dem Motherboard verbindet, indem du gerade nach oben ziehst.

Ziehe das SATA-Kabel ab, das die Festplatte mit dem Motherboard verbindet, indem du es gerade nach oben ziehst.

Hebe die Festplattenbaugruppe nach oben aus dem oberen Metallgehäuse.

Drehe die Festplatte um, so dass die Gehäusehalterung aus Kunststoff nach oben zeigt.

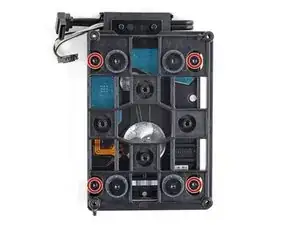

Entferne mit einem T10 Torx-Schraubendreher die vier 8,6 mm Schrauben, mit denen die Festplatte an der Montagehalterung befestigt ist.

Hebe die Halterung von der Festplatte ab.

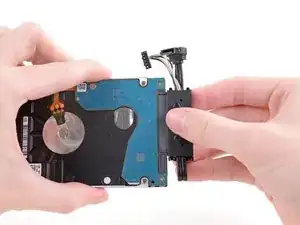

Ziehe den Festplattenanschluss von der Festplatte ab, indem du parallel zur Länge der Festplatte ziehst.
