Xiaomi Mi 4: Hauptkamera tauschen

Geschrieben von: William Pendeergraft
  • Kommentare: 9
Xiaomi Mi 4: Hauptkamera tauschen

Schwierigkeitsgrad

Mittel

Schritte

9

Zeitaufwand

Keine Schätzung

Einleitung

Bevor die Kamera von der Hauptplatine getrennt werden kann, muss der Akkufachdeckel geöffnet und die Hauptplatine entfernt werden.

  1. 3fADDgjoFIJ2gBfO
    3fADDgjoFIJ2gBfO
    xXvTCfoJtTqLxeHP
    NpikAIYlVQWhPXEJ

    • Vergewissere dich, dass das Gerät ausgeschaltet ist.

    • Führe an der Seite des Geräts einen dünnen Stift oder eine Büroklammer in das Loch neben dem SIM-Kartenhalter ein.

    • Entferne den SIM-Kartenhalter aus dem Gerät und bewahre ihn an einem sicheren Platz auf.

  2. RsNoKBt2F1SYoutO
    RsNoKBt2F1SYoutO
    OwYmX1MxdFGCDelA
    EScL1kr64hiF2A2F

    • Verwende den flachen und den gebogenen Spudger (metal spudger) als Keil zwischen dem Akkudeckel und dem Gehäuserahmen.

    • Wandere mit dem zweiten Spudger rundum um das Gehäuse.

    • Achte auf die Klickgeräusche während du den Deckel vom Gehäuse trennst.

    • Wenn der Deckel fast vollständig entfernt ist, verwende den Saugnapf, um den Deckel abzuheben, ohne ihn zu zerkratzen.

  3. tJpgVu6KEwZRKuWM
    tJpgVu6KEwZRKuWM
    hRulea4FXSlAAnCr
    FmlgS2atRcfRqIRJ

    • Lege die Schrauben auf die Magnetmatte, damit du sie nicht verlierst.

    • Verwende einen PH0-Schraubendreher, um die zehn 1,2 mm langen Kreuzschlitzschrauben aus dem Gehäuserahmen zu entfernen, mit denen die Hauptplatine und der Akku befestigt sind.

    • Verwende einen PH0-Schraubendreher, um die drei 0,5 mm langen Kreuzschlitzschrauben aus dem Gehäuserahmen zu entfernen, mit denen die Hauptplatine und der Akku befestigt sind.

    • Stecke das Plastic Opening Tool in den Schlitz in der unteren rechten Ecke des inneren Rahmens und hebe ihn vorsichtig ab.

    I don't think it is necessary to remove the three 0.5mm screws. Note: the right-most orange circle should be placed instead of the red circle above the two larger orange circles - those are the 0.5mm screws which secures a small plate under the plastic cover which is in NOT physically (but electrically via two metal contacts) to the mainboard.

    Douglas Ling -

    yes, I expirienced the same thing. the three stated screws fixing a module (the flashlight LED-plate) on the frame..

    mobbom -

  4. drg5TaHQD2oi33YX
    drg5TaHQD2oi33YX
    uOGPHcrBhQtFsCxS
    KhTcKu2vZcIlrOEj

    • Schau genau hin, um die beiden Kabel zu finden, welche über den Akku hinweg verlaufen und mit der Hauptplatine verbunden sind.

    • Verwende eine Pinzette, um die Stecker der Kabel abzulösen, welche über den Akku hinweg verlaufen und mit der Hauptplatine verbunden sind.

    • Löse nun vorsichtig vollständig die beiden Kabel ab, die wie Klebeband über den Akku verlaufen.

    • Verwende eine Pinzette, um den eigentlichen Anschluss des Akkus von der Hauptplatine zu lösen.

    my mi4 had an accu Model “BM32” .. I ordered BM33 first. but the dimensions of the accu are different, so one can install only the right one.

    mobbom -

  5. aYPfHomtsQVm5CeP
    aYPfHomtsQVm5CeP
    JS5FUgBqRNYICEOR

    • Verwende ein Plastic Opening Tool, um den Akku vorsichtig aus dem Gehäuse zu hebeln.

    Using a Pry tool damaged a bit the casing of the battery. I ended up pulling the battery's plastic sticker to remove it (adhesive holding the battery in place)

    James Burton -

    Is it safe, can we fix the back cover perfectly?

    Hemen Bhatt -

  6. rTvw3UZWMXcTvSCZ

    • Die Batterie muss bereits entfernt sein. Finde nun das linke Kabel, das mit der Hauptplatine verbunden ist. Greife nun vorsichtig die Drähte am Steckverbinder mit der Pinzette und ziehe das Kabel vorsichtig von der Hauptplatine ab.

    • Finde das andere Kabel, das oben rechts an die Hauptplatine angeschlossen ist, und ziehe es ebenfalls mit der Pinzette vorsichtig ab.

    Where can i get the motherboard?

    Mohan Reddy -

  7. tJvVqZWaFharhLDo
    tJvVqZWaFharhLDo
    RKqt5vHS1SvjBjeC

    • Stecke das Plastic Opening Tool zwischen die Hauptplatine und den Innenrand des Gehäuserahmens oberhalb der Hauptplatine.

    Do not just try to pry open!

    Here you have to be careful, there are two plastic parts restraining the motherboard.

    - If we use the above picture as reference, there is the first plastic piece in the top right corner: push it out of the way.

    - Second piece of plastic: imagine the motherboard as a rectangle; the plastic piece is in the middle of the bottom segment.

    - Push it out, pry out.

    James Burton -

    Also, in my phone, the mother board had a thin black cable connected to the down speaker.

    EDIT: You can disconnect the cable by using a prying tool to gently "unclip" the connector.

    James Burton -

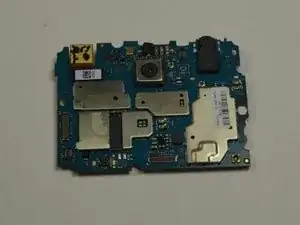

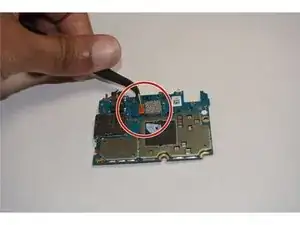

  8. VgMW2MnYD4WAigCE
    VgMW2MnYD4WAigCE
    Q6EhcrE2WBbcojvn

    • Die Hauptplatine muss bereits aus dem Gerät entfernt worden sein. Drehe die Hauptplatine nun um, sodass ihre Rückseite sichtbar ist.

    • Finde den Anschluss für die Hauptkamera.

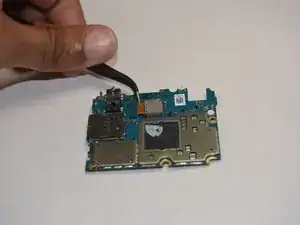

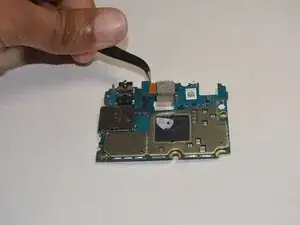

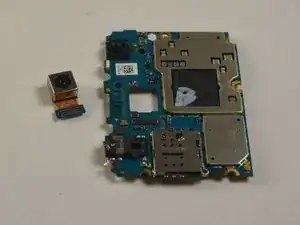

  9. kSIZY6pQSk5N3Pdt
    kSIZY6pQSk5N3Pdt
    GPYsVFOLgs4noLrU
    HXpMpm4GkBpPpaZL

    • Greife das Anschlusskabel mit der Pinzette und ziehe es vorsichtig nach oben und zur Seite, um es von der Hauptplatine abzuziehen.

Abschluss

Folge der Anleitung in umgekehrter Reihenfolge, um das Gerät wieder zusammenzubauen.
