Xiaomi Mi 9 Glasabdeckung der Rückkamera mit Sensoren tauschen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 7
Xiaomi Mi 9 Glasabdeckung der Rückkamera mit Sensoren tauschen

Schwierigkeitsgrad

Mittel

Schritte

13

Zeitaufwand

30 - 45 Minuten

Einleitung

Diese Anleitung zeigt, wie die Rückkamera-Glasabdeckung ausgetauscht oder ausgebaut wird.

Du brauchst Ersatzklebestreifen, um die Komponenten beim Zusammenbau wieder zu befestigen.

  1. 2RPRexuBjPIWdChg

    • Schalte dein Smartphone aus, bevor du anfängst.

    • Lege einen erwärmten iOpener auf die Glas-Rückabdeckung, um den Kleber unter den Kanten aufzuweichen. Lasse den iOpener mindestens zwei Minuten lang liegen.

  2. pHrmswE1VaXX6y5L
    pHrmswE1VaXX6y5L
    JCsSSrKRDLRSFMOx
    JsggSKUOPjVxkAdJ

    • Befestige einen Saugheber auf der unteren Kante der Glas-Rückabdeckung, so nah wie möglich an der Kante.

    • Falls das Glas gebrochen ist, hält der Saugheber unter Umständen nicht. Versuche, es mit starkem Klebeband anzuheben oder klebe den Saugheber mit Sekundenkleber fest und lasse den Kleber trocknen, bevor du weitermachst.

    • Hebe die Glas-Rückabdeckung mithilfe des Saughebers an, sodass ein Spalt zwischen dem Glas und dem Rahmen entsteht.

    • Setze ein Plektrum in den Spalt.

    • Falls du Schwierigkeiten dabei hast, erwärme den Kleber erneut, um ihn noch mehr aufzuweichen. Folge den Anweisungen zum Erhitzen des iOpeners genau, um eine Überhitzung zu vermeiden.

    • Schiebe das Plektrum zur unteren rechten Ecke des Smartphones.

  3. yTF5uO4KbDSCtQxr
    yTF5uO4KbDSCtQxr
    rYeWYEhMZtGA43EY

    • Setze ein zweites Plektrum ein und schiebe es zur linken unteren Ecke, um den Kleber zu durchtrennen.

    • Lasse die Plektren stecken, damit der Kleber nicht wieder anhaftet.

  4. De6lobZdtIArYytf
    De6lobZdtIArYytf
    RNNXc4fC43CyJOrL
    aUnMdDfOZ3OU2MRa

    • Setze ein drittes Plektrum in die untere linke Ecke ein.

    • Beginne, das Plektrum von der unteren linken Ecke aus an der Seite des Xiaomi Mi 9 entlang zu schieben, um den Kleber zu durchtrennen.

    • Achte auf die Rückkameras und setze nur die Spitze des Plektrums ein. Wenn der Kleber abkühlt, wird es schwieriger, ihn durchzuschneiden. Benutze gegebenenfalls erneut deinen iOpener, um den Kleber zu erwärmen.

    • Lasse das Plektrum in der oberen linken Ecke stecken, damit der Kleber nicht wieder anhaftet.

  5. EdK4WnqgJwetyrxm
    EdK4WnqgJwetyrxm
    brmSZantnTEZBHqb

    • Setze ein viertes Plektrum unter die obere linke Ecke der Glas-Rückabdeckung.

    • Schiebe das Plektrum an der Oberkante entlang, um den Kleber durchzuschneiden.

    • Lasse das Plektrum in der oberen rechten Ecke stecken, damit der Kleber nicht wieder anhaftet.

    Be very careful at this point not to raise the cover too much, at the slightest bending the glass shatters. It just happened to me :(

    enrica_spiga -

  6. e3BnipEoxkinOCOT
    e3BnipEoxkinOCOT
    sTOsqiG5sWBiHQyk

    • Setze ein fünftes Plektrum unter die obere rechte Ecke des Smartphones ein.

    • Schiebe das Plektrum an der rechten Kante entlang, um den restlichen Kleber durchzuschneiden.

  7. gWvnIF6PPQUREMWB
    gWvnIF6PPQUREMWB
    Pxub5yuADPsnIoMO

    • Hebe die Glas-Rückabdeckung vorsichtig ab und entferne sie.

    • Bevor du neue Klebestreifen einsetzt, musst du zunächst alle Klebstoffreste vom Smartphone entfernen und die entsprechenden Bereiche mit Isopropylalkohol und einem fusselfreien Tuch reinigen.

  8. mNPiTHVUA5iAGt1V

    • Entferne die zehn 3 mm Kreuzschlitzschrauben #00, mit denen die Motherboard-Abdeckung befestigt ist.

    • Auf einigen Schrauben ist unter Umständen ein Garantiesiegel.

    Note, the Explorer/Transparent edition does not use phillips #00 screws.

    Jason Baginski -

    It uses 0.8mm star screws(P2 Pentalobe in the iFixIt store)

    Jason Baginski -

    Thanks for mentioning Jason!

    Dominik Schnabelrauch -

  9. crEsbkOrfbeVBFyY
    crEsbkOrfbeVBFyY
    UlR6WDIgZQhmOrhH

    • Setze ein Plektrum unter die obere rechte Ecke der Motherboard-Abdeckung.

    • Drehe das Plektrum seitlich, um die Motherboard-Abdeckung hochzuhebeln und leicht anzuheben.

  10. JXrDimYCjPcCXYaC
    JXrDimYCjPcCXYaC
    MexVAhDGGLQHoMvY

    • Entferne vorsichtig die Motherboard-Abdeckung inklusive Ladespule / NFC-Antenne.

  11. JD1bfZVuYKInvJmn
    JD1bfZVuYKInvJmn
    UyBwLXPGJOUj4IAI

    • Heble das Akku-Flachbandkabel mit einem Spudger hoch und trenne es ab.

  12. dYLquAs3RXg4hnxh
    dYLquAs3RXg4hnxh
    bIOHBTlI6ZFnMEhJ

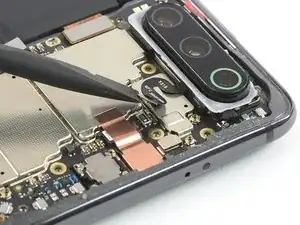

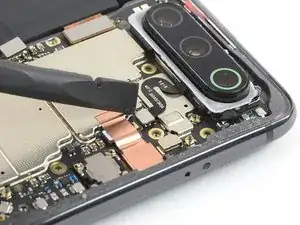

    • Heble das Sensorkabel der Glasabdeckung der Rückkamera mit dem flachen Ende des Spudgers hoch und löse es ab.

  13. qNAxRXb11VCWiadN
    qNAxRXb11VCWiadN
    DeBRxBhDMJIQCALW

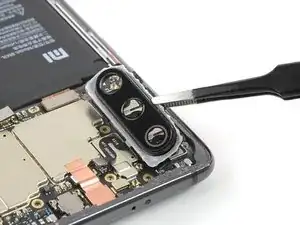

    • Entferne die Glasabdeckung der Rückkamera.

    Can we replace only the camera glass or do we need to replace sensors too?

    Thanks

    Toni Dias -

    Looks like a combined unit. Separating the glass from the sensor (or vice versa) sounds like a delicate job.

    Tobias Isakeit -

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.
