Einleitung
Diese Anleitung zeigt, wie ein defektes Display im Xiaomi Mi 9T Pro ausgetauscht werden kann.
Wenn der Rahmen verformt ist, solltest du ihn unbedingt austauschen, um sicherzustellen, dass das neue Display richtig montiert wird und nicht durch ungleichmäßigen Druck beschädigt wird.
Wenn dein Akku aufgebläht ist, solltest du entsprechende Vorsichtsmaßnahmen ergreifen. Bevor du dein Gerät zerlegst, entlade den Akku auf unter 25%. Der Akku kann Feuer fangen und/oder explodieren, wenn er versehentlich durchstochen wird, aber die Wahrscheinlichkeit, dass dies passiert, ist viel geringer, wenn er entladen ist.
Hinweis: In dieser Anleitung wird nur beschrieben, wie das Display ausgetauscht wird, während der Originalrahmen und die Hauptplatine an ihrem Platz bleiben. Einige Ersatzdisplays für dieses Smartphone sind jedoch bereits in einem neuen Rahmen vorinstalliert, was eine ganz andere Vorgehensweise erfordert. Vergewissere dich, dass du das richtige Teil hast, bevor du mit dieser Anleitung beginnst.
Bevor du mit dieser Anleitung beginnst, stelle sicher, dass du einen Satz Ersatzklebestreifen sowohl für die Rückscheibe als auch für das Display hast.
-
-

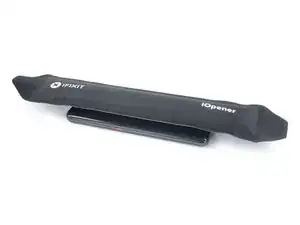

Bereite einen iOpener vorund lege ihn für mindestens zwei Minuten auf die Glas-Rückseite, um den Kleber zu lockern.
-
-
-

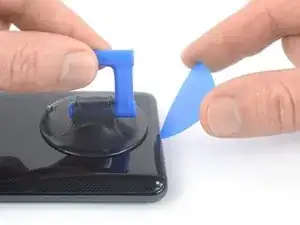

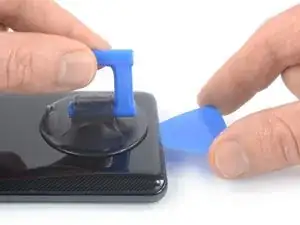

Bringe einen Saugheber auf der Rückseite an. Versuche, ihn so nah an der Unterkante wie möglich zu platzieren.
-

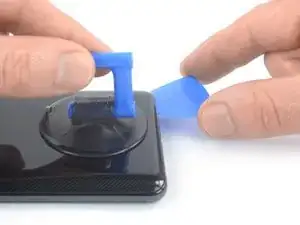

Hebe die Rückseite vorsichtig an, um einen kleinen Spalt zwischen dem Rahmen und dem Rückabdeckung zu bilden.
-
Führe nun ein Plektrum oder ein ähnliches Werkzeug in den eben gebildeten Spalt ein.
-
Ziehe das Plektrum zur unteren rechten Ecke, um den Kleber zu durchtrennen.
-
Lasse das Plektrum stecken, um zu verhindern, dass sich der Kleber wieder verbindet.
-
-
-

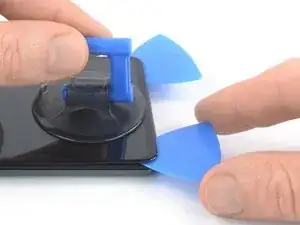

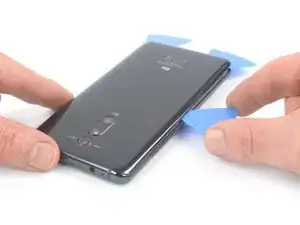

Setze ein zweites Plektrum an der Unterkante ein.
-
Ziehe das Plektrum zur linken unteren Ecke, um den Kleber zu durchtrennen.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

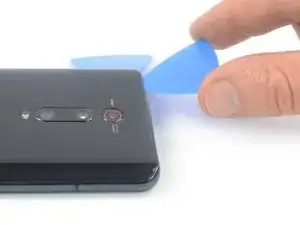

Setze ein drittes Plektrum in die untere linke Ecke ein.
-
Ziehe das Plektrum die linke Seite deines Handys hoch, um den Kleber zu durchtrennen.
-
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

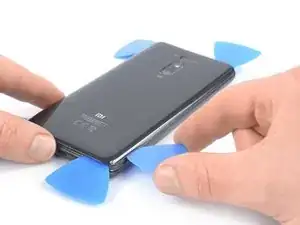

Setze ein viertes Plektrum unter die obere linke Ecke.
-
Ziehe das Plektrum an der Oberkante des Handys entlang, um den Kleber zu durchtrennen.
-
Lasse das Plektrum in der oberen rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

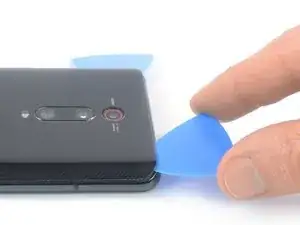

Setze ein fünftes Plektrum unter die obere rechte Ecke.
-

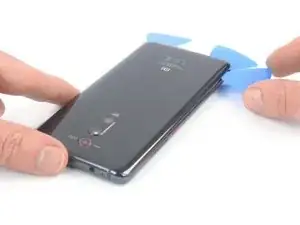

Ziehe das Plektrum der rechten Seite entlang, um den restlichen Kleber zu durchtrennen.
-
-
-

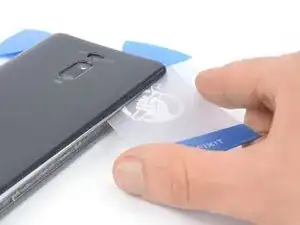

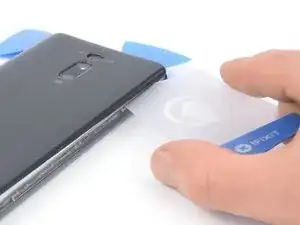

Platziere vorsichtig eine Plastik/Spielekarte an der rechten Kante, wo die Rückkamera ist.
-
Durchtrenne mit der Karte den Kleber rund um die Kamera.
-
-
-
Entferne die zwölf Kreuzschlitzschrauben, mit denen die Abdeckung der Hauptplatine befestigt ist:
-
Elf 3,9 mm lange Schrauben
-
Eine 2,3 mm lange Schraube
-
-
-

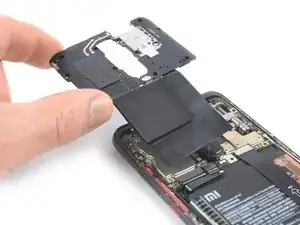

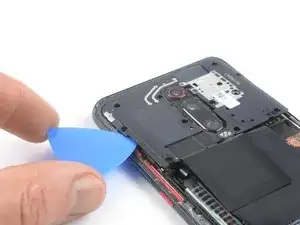

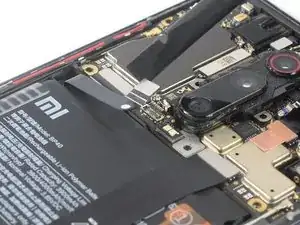

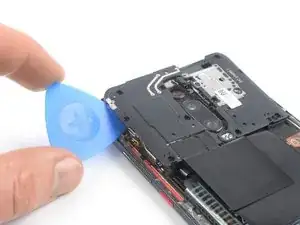

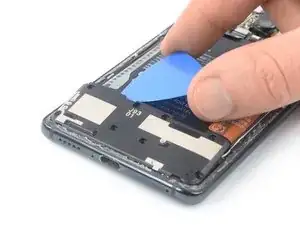

Setze ein Plektrum mit der Spitze unter die linke Kante der Abdeckung der Hauptplatine.
-
Drehe das Plektrum zur Seite, um die Abdeckung hochzuheben.
-
-
-

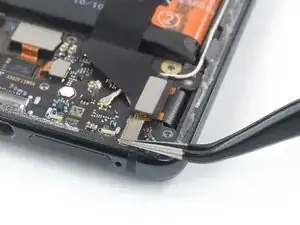

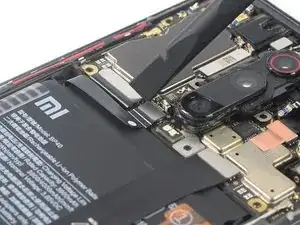

Heble den Stecker am Akkukabel mit dem Spudger gerade nach oben aus seinem Anschluss heraus und trenne ihn ab.
-
-
-

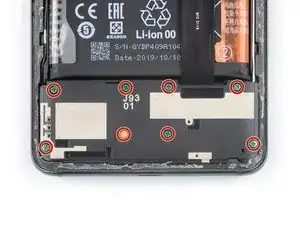

Entferne die acht 3,9 mm langen Kreuzschlitzschrauben, mit denen die Lautsprechereinheit befestigt ist.
-
-
-

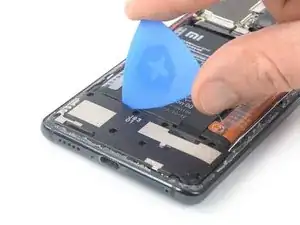

Setze ein Plektrum in den Spalt zwischen der Oberkante der Lautsprechereinheit und dem Akku ein.
-

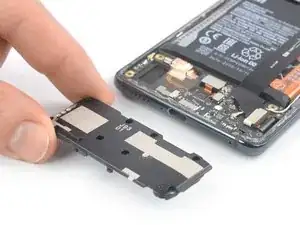

Heble die Lautsprechereinheit mit dem Plektrum hoch.
-
-
-

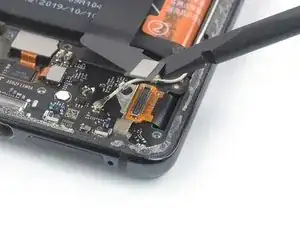

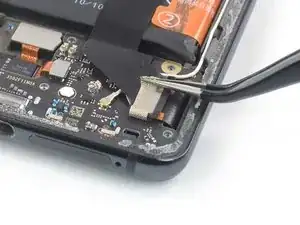

Heble den Stecker des Verbindungskabels mit dem Spudger gerade nach oben aus seinem Anschluss heraus und trenne ihn ab.
-
-
-

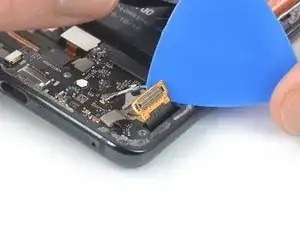

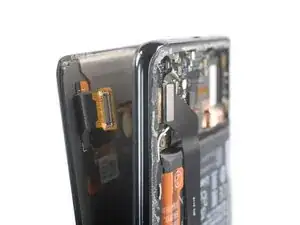

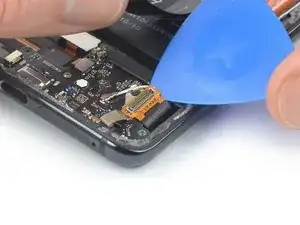

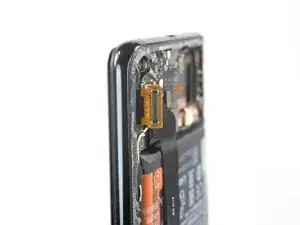

Schiebe behutsam ein Plektrum mit der Spitze unter den Stecker des Display-Flachbandkabels und trenne ihn vom Mittelrahmen ab.
-
-
-
Erwärme das Display mit einem heißen iOpener oder einem Heißluftgebläse, um den Kleber darunter aufzuweichen. Lasse den iOpener mindestens zwei Minuten lang einwirken.
-
-
-

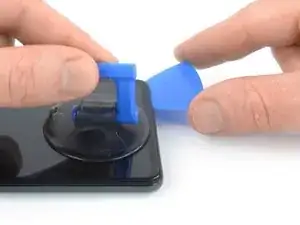

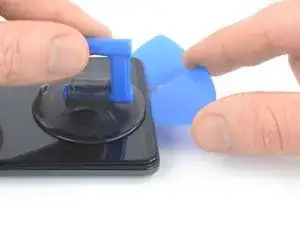

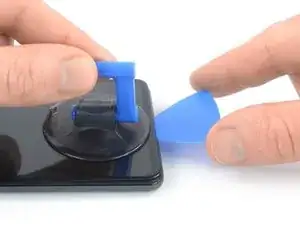

Wenn sich das Display warm anfühlt, dann setze einen Saugheber an der Unterkante des Displays an.
-

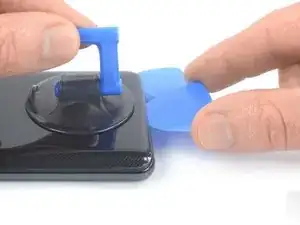

Hebe das Display mit dem Saugheber an, bis ein schmaler Spalt zwischen dem Display und dem Rahmen entstanden ist.
-

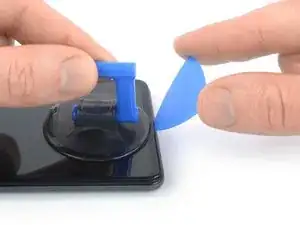

Setze ein Plektrum in den Spalt zwischen dem Mittelrahmen und dem Display ein.
-

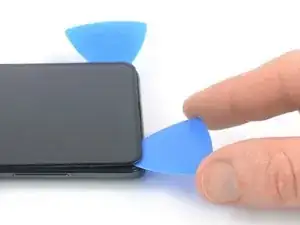

Schiebe das Plektrum zum Auftrennen des Klebers zur unteren rechten Ecke hin.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

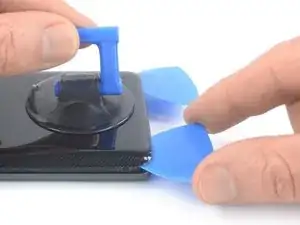

Setze ein zweites Plektrum an der Unterkante ein und schiebe es zum Auftrennen des Klebers zur linken unteren Ecke des Displays hin.
-
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

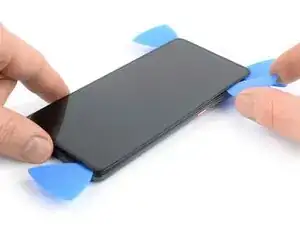

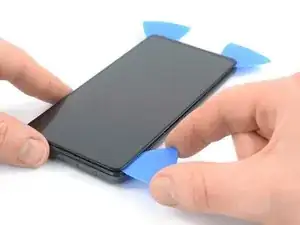

Setze ein drittes Plektrum in die untere linke Ecke des Displays ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der linken Seitenkante des Smartphones entlang.
-
Lasse das Plektrum in der oberen linken Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.
-
-
-

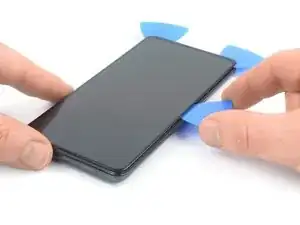

Setze ein viertes Plektrum in die obere linke Ecke des Displays ein.
-
Schiebe das Plektrum zum Auftrennen des Klebers an der Oberkante des Smartphones entlang.
-
-
-

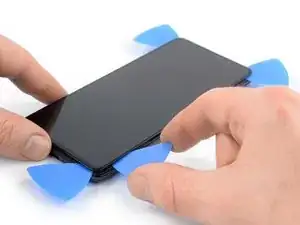

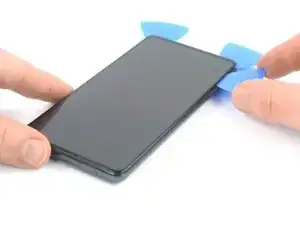

Setze ein fünftes Plektrum ein und schiebe das Plektrum zum Auftrennen des restlichen Klebers an der rechten Seitenkante des Smartphones entlang.
-

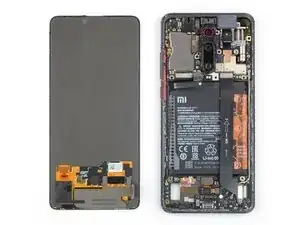

Wenn möglich, schalte das Gerät ein und teste die Reparatur, bevor du neuen Klebstoff aufträgst und das Gerät wieder verschließt.
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
Das neue Display lässt sich am besten mit vorgestanzten Klebestreifen auf seiner Rückseite befestigen.
Entsorge deinen Elektromüll fachgerecht.
Lief die Reparatur nicht wie geplant? Versuche es mit einigen grundsätzlichen Lösungsvorschlägen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
5 Kommentare
Wer wie ich vor der Herausforderung steht, ein Display inklusive Rahmen zu wechseln, dann wird man schnell feststellen, dass man den Akku ausbauen muss, welcher verklebt ist, was sehr gut funktioniert ist, das gesamte Telefon zu erhitzen, ich nutze dafür meinen 3d Drucker mit Platte auf 50°C.
Lasse das Handy dann einfach drauf und sobald der Akku warm ist (35-40° heißer würde ich definitiv nicht empfehlen - vielleicht noch 45) kann man den Akku ohne zerstörung, ohne großen Aufwand problemlos entfernen, dazu auf der rechten Seite die 3 Klebestreifen lösen und auf der linken Seite ebenfalls, rechts dann am mittleren Element ziehen da bei 1 und 2 der kleber befestigt ist, an 3 nur der Akku, die Kraft ist schwer zu beschreiben, aber wirklich nur ganz leicht ziehen.
Dann kann man den Akku durchaus nochmal benutzen. Wenn der Akku irgendwie beschädigt werden sollte, verbogen etc, auf keinen Fall weiternutzen, nur wenn der wirklich unbeschädigt ist.
