Xiaomi Redmi Note 10 Pro Akku tauschen

Geschrieben von: Adriana Zwink

Kommentare: 1

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

45 Minuten - 1 Stunde

Einleitung

Folge dieser Anleitung, um den Akku deines Xiaomi Redmi Note 10 Pro zu entfernen oder zu ersetzen.

Wenn der Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.

Entlade deinen Akku aus Sicherheitsgründen auf unter 25 %, bevor du dein Gerät auseinanderbaust. Falls der Akku während der Reparatur versehentlich beschädigt wird, ist so das Risiko geringer, dass er sich entzündet oder explodiert.

Für den Zusammenbau wirst du Ersatzklebestreifen benötigen, um die einzelnen Komponenten wieder zu befestigen.

Werkzeuge

Ersatzteile

Schritt 1

Setze ein SIM-Karten-Auswurftool, ein SIM-Auswurf-Bit oder eine zurechtgebogene Büroklammer in das Loch im SIM-Karteneinschub an der linken Kante des Smartphones ein.
Drücke das Werkzeug direkt in die Öffnung, um den SIM-Karteneinschub auszuwerfen.
Entferne den SIM-Karteneinschub.

Schritt 2

Bereite einen iOpener vor und lege diesen mindestens zwei Minuten lang auf das Rückglas, um den darunter liegenden Klebstoff zu lösen.
Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte verwenden, aber achte darauf, dass du dein XXX nicht überhitzt – Display und Akku sind ziemlich hitzeempfindlich.

Schritt 3

Wenn das Glas der Rückabdeckung gebrochen ist, kann es sein, dass der Saugheber nicht gut daran hält. Versuche, das Glas mit starkem Klebeband anzuheben oder den Saugheber mit Sekundenkleber am Glas festzukleben. Warte, bis der Kleber getrocknet ist und mache dann weiter.
Die Oberfläche des Rückglases ist nicht ganz glatt. Um einen besseren Halt des Saughebers zu erreichen, klebe Klebeband auf das Rückglas oder befeuchte den Saugheber.
Befestige einen Saugheber an der rechten Kante des Rückglases so nah wie möglich an der Kante.

Schritt 4

Hebe das Rückglas mit dem Saugheber an, um einen kleinen Spalt zwischen dem Rückglas und dem Rahmen zu schaffen.
Wenn du Schwierigkeiten dabei hast, diesen Spalt zu schaffen, erwärme den Kleber noch mehr, um ihn weiter aufzuweichen. Befolge die Anweisungen zum iOpener, um ein Überhitzen zu vermeiden.
Setze ein Plektrum in die entstandene Lücke ein.

Schritt 5

Schiebe das Plektrum in die obere rechte Ecke, um den Klebestoff zu lösen.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 6

Setze ein zweites Plektrum gleich neben der oberen rechten Ecke ein.
Schiebe das Plektrum in die untere rechte Ecke, um den Klebestoff zu lösen.
Lasse das Plektrum stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 7

Wenn der Klebstoff schwer zu lösen ist, ist er wahrscheinlich abgekühlt. Verwende deinen iOpener, um den Kleber wieder zu erwärmen.
Setze ein drittes Plektrum an der unteren rechten Ecke deines Handys ein.
Schiebe das Plektrum an der Unterkante des Handys entlang, um den Kleber zu lösen.
Lasse das Plektrum an dieser Stelle stecken, damit sich der Klebestoff nicht wieder verbindet.

Schritt 8

Setze ein viertes Plektrum an der unteren linken Ecke deines Smartphones ein.
Schiebe das Plektrrum vorsichtig nach oben bis zur Lautstärketaste.
Schiebe das Plektrum auf keinen Fall weiter! Bei den Lautstärketasten verläuft ein Kabel.

Schritt 9

Setze ein sechstes Plektrum an der linken Kante deines Smartphones am oberen Ende der Aussparung für die Einschalt- und Lautstärketaste ein.
Löse den verbleibenden Kleber an der linken Kante.
Schiebe das Plektrum um die obere linke Ecke und an der Oberkante entlang, um den restlichen Kleber zu lösen.

Schritt 10

Entferne das Rückglas.
Wo nötig, bringe neuen Klebestoff an. Säubere die betroffenen Stellen zuerst mit Isopropylalkohol (>90%).
Befestige das neue Rückglas mit vorgeschnittenen Klebestreifen oder doppelseitigem Klebeband. Drücke dein Smartphone für einige Minuten mit gleichmässiger Kraft zusammen, damit sich der Klebestoff gut verbinden kann, du kannst dein Handy dazu zum Beispiel auch unter einen Stapel schwerer Bücher legen.

Schritt 11

Benutze einen Kreuzschlitzschraubendreher, um die 17 Schrauben zu entfernen, mit denen der Mittelrahmen befestigt ist.
Neun 4,4 mm lange Schrauben im oberen Bereich des Mittelrahmens
Acht 3,4 mm lange Schrauben im unteren Bereich des Mittelrahmens.

Schritt 12

Der Mittelrahmen wird von Kunststoffclips gehalten.
Setze ein Plektrum zwischen den Mittelrahmen und die Front Panel Einheit unten am Smartphone bei der Ladebuchse ein.
Schiebe das Plektrum zur unteren linken Ecke, um die Kunststoffclips zu lösen.

Schritt 13

Schiebe das Plektrum an der linken Kante des Smartphones entlang, um die Kunststoffclips zu lösen.

Schritt 14

Schiebe das Plektrum an der oberen Kante entlang, um die Kunststoffclips zu lösen.

Schritt 15

Schiebe das Plektrum an der rechten Kante entlang, um die übrigen Kunststoffclips zu lösen.
Versuche noch nicht, den Mittelrahmen komplett zu entfernen. Die Tasten auf der Seite sind immer noch durch ein Kabel mit dem Mainboard verbunden.

Schritt 16

Vermeide es, das Seitentastenkabel im nächsten Schritt zu sehr anzuspannen.
Klappe den Mittelrahmen vorsichtig in Richtung Einschalttaste und Lautstärkeregler und lege ihn direkt neben dem Smartphone ab.

Schritt 17

Nutze das flache Ende eines Spudgers, um das Kabel der Einschalttaste und des Lautstärkereglers vom Mainboard hochzuhebeln und abzutrennen.

Schritt 18

Entferne den Mittelrahmen.

Schritt 19

Verwende einen Spudger, um das Akkukabel abzutrennen, indem du den Stecker senkrecht aus seinem Anschluss hebelst.

Schritt 20

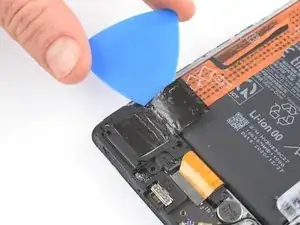

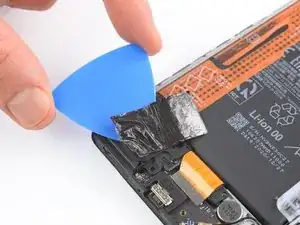

Schiebe ein Plektrum vorsichtig unter die Graphitfolie, die den Akku- und die Lautsprechergruppe bedeckt, um den Klebstoff zu lösen.

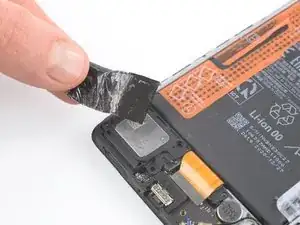

Entferne die Graphitfolie.

Schritt 21

Achte darauf, dass du den Akku nicht mit deinem Werkzeug beschädigst oder ihn verbiegst - aus einem beschädigten Akku können gefährliche Chemikalien entweichen und es kann ein Brand oder eine Explosion entstehen.

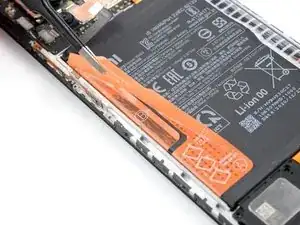

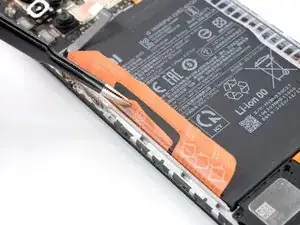

Verwende eine stumpfe Pinzette oder einen sauberen Fingernagel, um den orangenen Klebestreifen (mit einem A gekennzeichnet) vom Akku abzulösen.
Verwende eine stumpfe Pinzette oder einen sauberen Fingernagel, um den orangenen Klebestreifen (mit einem B gekennzeichnet) vom Akku abzulösen.

Schritt 22

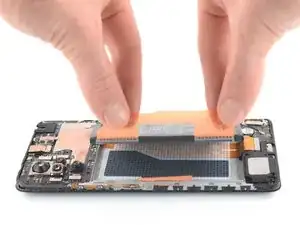

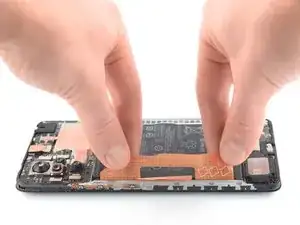

Ziehe den orangefarbenen Klebestreifen mit dem A nach oben, um den Akku aus seiner Vertiefung zu heben und ihn in eine aufrechte Position zu klappen.
Obwohl diese Klebelaschen das Entfernen des Akkus erleichtern sollen, kann es sein, dass du dafür etwas Kraft aufwenden musst. Falls du Probleme beim Entfernen des Akkus haben, kannst du einen erwärmten iOpener in die Mitte des Displays legen, um den Klebstoff darunter zu erwärmen und lösen.

Schritt 23

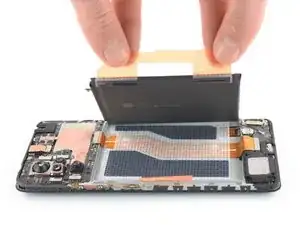

Ziehe den Akku von den verbleibenden Klebestreifen ab.

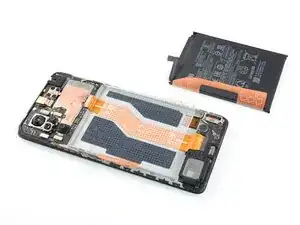

Entferne den Akku.
Schließe den Akku während des Zusammenbaus vorübergehend wieder an das Mainboard an, um ihn korrekt auszurichten. Trenne den Akku anschliessend wieder ab, wenn er richtig sitzt.

Schritt 24

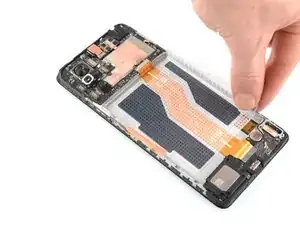

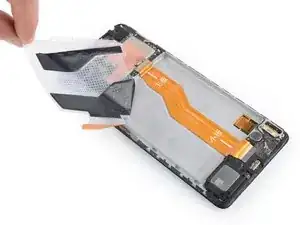

Ziehe den Akku-Klebestreifen vom Mittelrahmen ab.

Abschluss

Schalte dein Gerät ein und teste deine Reparatur, bevor du neuen Kleber anbringst und es wieder versiegelst.

Nach Abschluss dieser Anleitung solltest du deinen neu eingebauten Akku kalibrieren.

Befestige deinen neuen Akku mit vorgeschnittener Klebefolie oder doppelseitigem Klebeband. Um ihn richtig zu positionieren, bringe das Klebeband im Gerät an den Stellen an, wo auch vorher Kleber war, und nicht direkt am Akku. Drücke den Akku dann fest an.

Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge. Falls notwendig, säubere alte Klebestellen mit Isopropylalkohol (> 90 %) und bringe neue Klebestreifen an.

Entsorge deinen Elektromüll sachgerecht.
