Xiaomi Redmi Note 10 Pro Mittelrahmen tauschen

Geschrieben von: Adriana Zwink

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

20 - 40 Minuten

Einleitung

Dies ist eine grundständige Anleitung. Sie ist Teil einer anderen Anleitung und sollte nicht unabhängig davon verwendet werden.

Grundständige Anleitung zum Ausbau des Mittelrahmens.

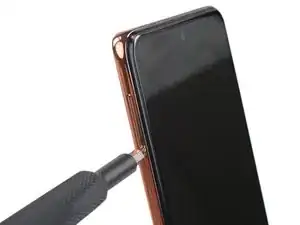

Setze ein SIM-Karten-Auswurftool, ein SIM-Auswurf-Bit oder eine zurechtgebogene Büroklammer in das Loch im SIM-Karteneinschub an der linken Kante des Smartphones ein.
Drücke das Werkzeug direkt in die Öffnung, um den SIM-Karteneinschub auszuwerfen.
Entferne den SIM-Karteneinschub.

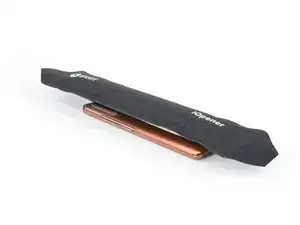

Bereite einen iOpener vor und lege diesen mindestens zwei Minuten lang auf das Rückglas, um den darunter liegenden Klebstoff zu lösen.
Du kannst auch einen Fön, eine Heißluftpistole oder eine Heizplatte verwenden, aber achte darauf, dass du dein XXX nicht überhitzt – Display und Akku sind ziemlich hitzeempfindlich.

Wenn das Glas der Rückabdeckung gebrochen ist, kann es sein, dass der Saugheber nicht gut daran hält. Versuche, das Glas mit starkem Klebeband anzuheben oder den Saugheber mit Sekundenkleber am Glas festzukleben. Warte, bis der Kleber getrocknet ist und mache dann weiter.

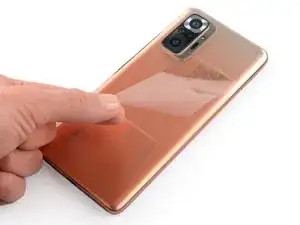

Die Oberfläche des Rückglases ist nicht ganz glatt. Um einen besseren Halt des Saughebers zu erreichen, klebe Klebeband auf das Rückglas oder befeuchte den Saugheber.

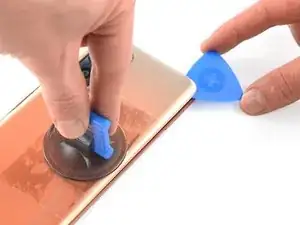

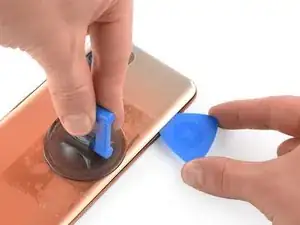

Befestige einen Saugheber an der rechten Kante des Rückglases so nah wie möglich an der Kante.

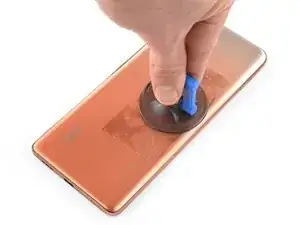

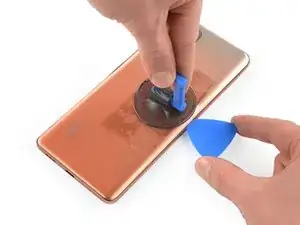

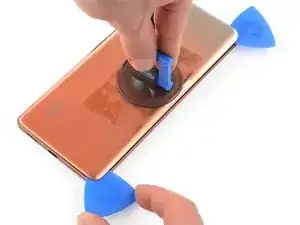

Hebe das Rückglas mit dem Saugheber an, um einen kleinen Spalt zwischen dem Rückglas und dem Rahmen zu schaffen.
Wenn du Schwierigkeiten dabei hast, diesen Spalt zu schaffen, erwärme den Kleber noch mehr, um ihn weiter aufzuweichen. Befolge die Anweisungen zum iOpener, um ein Überhitzen zu vermeiden.

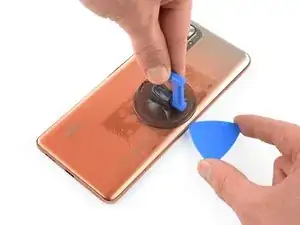

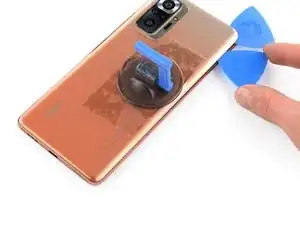

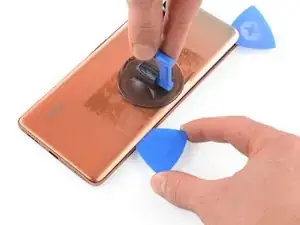

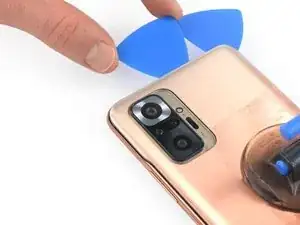

Setze ein Plektrum in die entstandene Lücke ein.

Wenn der Klebstoff schwer zu lösen ist, ist er wahrscheinlich abgekühlt. Verwende deinen iOpener, um den Kleber wieder zu erwärmen.

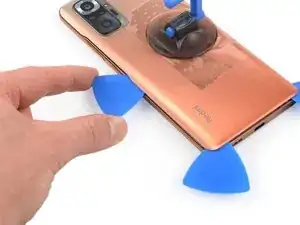

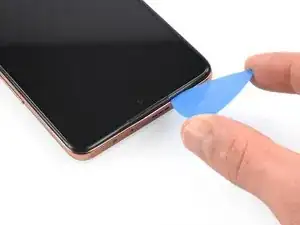

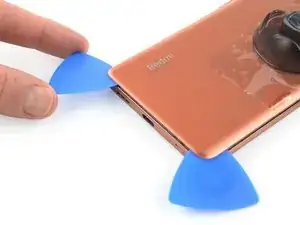

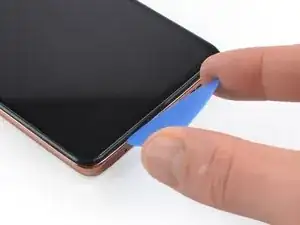

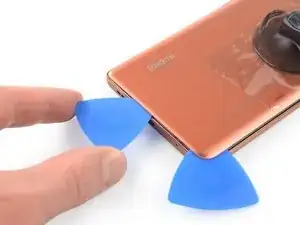

Setze ein drittes Plektrum an der unteren rechten Ecke deines Handys ein.

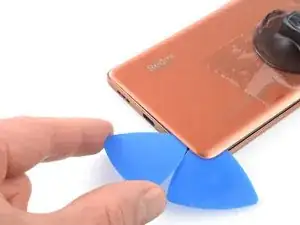

Schiebe das Plektrum an der Unterkante des Handys entlang, um den Kleber zu lösen.
Lasse das Plektrum an dieser Stelle stecken, damit sich der Klebestoff nicht wieder verbindet.

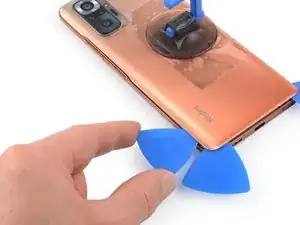

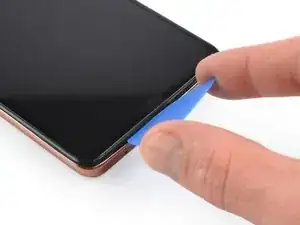

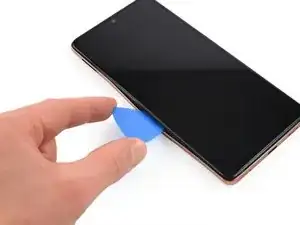

Setze ein viertes Plektrum an der unteren linken Ecke deines Smartphones ein.
Schiebe das Plektrrum vorsichtig nach oben bis zur Lautstärketaste.
Schiebe das Plektrum auf keinen Fall weiter! Bei den Lautstärketasten verläuft ein Kabel.

Setze ein sechstes Plektrum an der linken Kante deines Smartphones am oberen Ende der Aussparung für die Einschalt- und Lautstärketaste ein.
Löse den verbleibenden Kleber an der linken Kante.

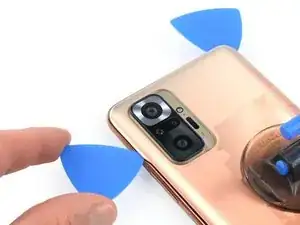

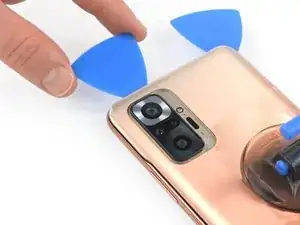

Schiebe das Plektrum um die obere linke Ecke und an der Oberkante entlang, um den restlichen Kleber zu lösen.

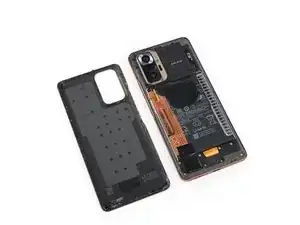

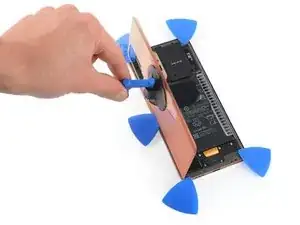

Entferne das Rückglas.
Wo nötig, bringe neuen Klebestoff an. Säubere die betroffenen Stellen zuerst mit Isopropylalkohol (>90%).
Befestige das neue Rückglas mit vorgeschnittenen Klebestreifen oder doppelseitigem Klebeband. Drücke dein Smartphone für einige Minuten mit gleichmässiger Kraft zusammen, damit sich der Klebestoff gut verbinden kann, du kannst dein Handy dazu zum Beispiel auch unter einen Stapel schwerer Bücher legen.

Benutze einen Kreuzschlitzschraubendreher, um die 17 Schrauben zu entfernen, mit denen der Mittelrahmen befestigt ist.

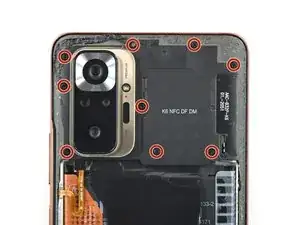

Neun 4,4 mm lange Schrauben im oberen Bereich des Mittelrahmens

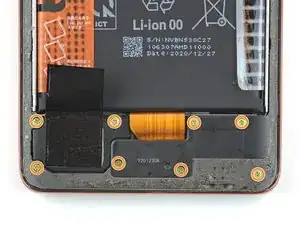

Acht 3,4 mm lange Schrauben im unteren Bereich des Mittelrahmens.

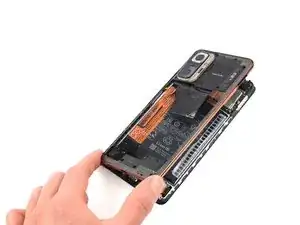

Der Mittelrahmen wird von Kunststoffclips gehalten.

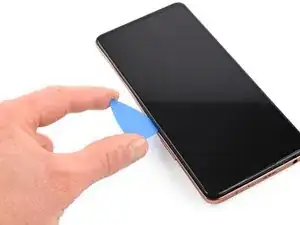

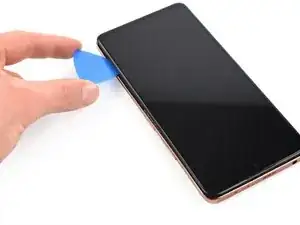

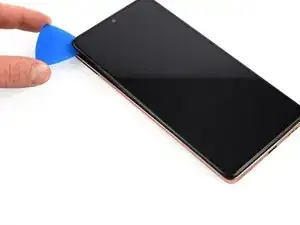

Setze ein Plektrum zwischen den Mittelrahmen und die Front Panel Einheit unten am Smartphone bei der Ladebuchse ein.

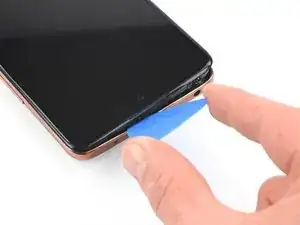

Schiebe das Plektrum zur unteren linken Ecke, um die Kunststoffclips zu lösen.

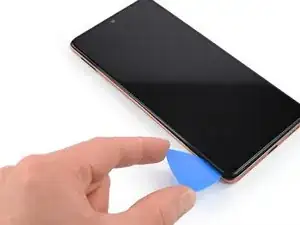

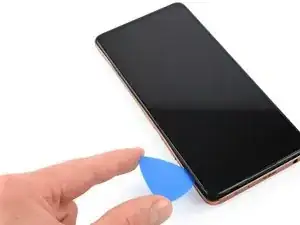

Schiebe das Plektrum an der linken Kante des Smartphones entlang, um die Kunststoffclips zu lösen.

Schiebe das Plektrum an der oberen Kante entlang, um die Kunststoffclips zu lösen.

Schiebe das Plektrum an der rechten Kante entlang, um die übrigen Kunststoffclips zu lösen.

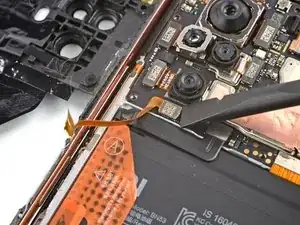

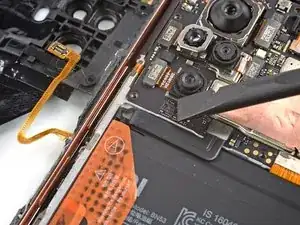

Versuche noch nicht, den Mittelrahmen komplett zu entfernen. Die Tasten auf der Seite sind immer noch durch ein Kabel mit dem Mainboard verbunden.

Vermeide es, das Seitentastenkabel im nächsten Schritt zu sehr anzuspannen.

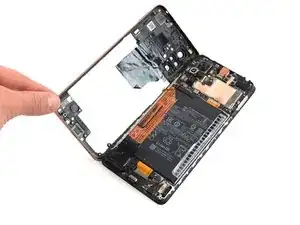

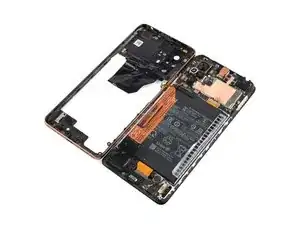

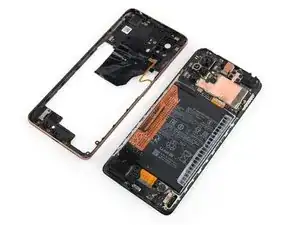

Klappe den Mittelrahmen vorsichtig in Richtung Einschalttaste und Lautstärkeregler und lege ihn direkt neben dem Smartphone ab.
