Einleitung
Diese Anleitung zeigt, wie der Lautsprecher im Xiaomi Redmi Note 7 getauscht werden kann.
Wenn du die Klebedichtungen beim Zusammenbau nicht anbringst, wird dein Gerät zwar normal funktionieren, aber nicht mehr gegen Feuchtigkeit geschützt sein.
Beim Zusammenbau benötigst du Ersatzklebestreifen, um einige Bauteile wieder neu zu befestigen.
-
-
Lege einen erhitzten iOpener auf die Rückseite aus Glas, um die den Kleber darunter aufzuweichen. Lasse den iOpener mindestens zwei Minuten lang auf dem Gerät liegen.
-
-
-
Befestige einen Saugheber am unteren Rand der Rückabdeckung aus Glas, so nah wie möglich an der Kante.
-
Hebe die Rückabdeckung aus Glas mithilfe des Saughebers an, sodass ein Spalt zwischen dem Glas und dem Rahmen entsteht.
-
Setze ein Plektrum in den Spalt.
-
Schiebe das Plektrum zur unteren rechten Ecke des Smartphones.
-
-
-
Setze ein zweites Plektrum ein und schiebe es zur linken unteren Ecke, um den Kleber durchzutrennen.
-
Lasse die Plektren stecken, damit der Kleber nicht wieder anhaftet.
-
-
-
Setze ein drittes Plektrum in die untere linke Ecke ein.
-
Beginne, das Plektrum von der unteren linken Ecke aus an der Seite des Smartphones entlang zu schieben, um den Kleber durchzutrennen.
-
Lasse das Plektrum in der oberen linken Ecke stecken, damit der Kleber nicht wieder anhaftet.
-
-
-
Setze ein viertes Plektrum unter die obere linke Ecke der Rückabdeckung aus Glas.
-
Schiebe das Plektrum an der Oberkante entlang, um den Kleber durchzuschneiden.
-
Lasse das Plektrum in der oberen rechten Ecke stecken, damit der Kleber nicht wieder anhaftet.
-
-
-
Setze ein fünftes Plektrum unter die obere rechte Ecke des Smartphones ein.
-
Schiebe das Plektrum an der rechten Kante entlang, um den restlichen Kleber durchzuschneiden.
-
-
-
Klappe die Glas-Rückabdeckung zur linken Seite, wie ein Buch, damit du an den Anschluss des Fingerabdrucksensorkabels kommst.
-
-
-
Entferne die drei 3,3 mm Kreuzschlitzschrauben, die die Abdeckung des Steckers am Mittelrahmen fixieren.
-
-
-
Heble das Akku-Flachbandkabel mit einem Spudger vom unteren Ende des Motherboards hoch und trenne es ab.
-
-
-
Nutze das spitze Ende eines Spudgers, um den schwarzen Verschlussbügel nach oben zu klappen.
-
-
-
Trenne das Fingerabdrucksensorkabel, indem du es mit einer Pinzette gerade aus dem ZIF-Verbinder ziehst.
-
-
-

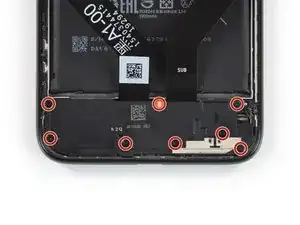

Entferne die acht 3,3 mm langen Kreuzschlitzschrauben, mit denen die Lautsprechereinheit befestigt ist.
-
-
-

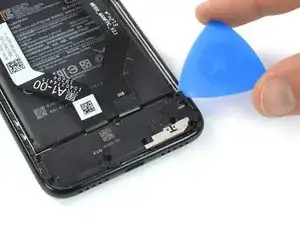

Schiebe ein Plektrum unter die rechte Kante der Lautsprechereinheit.
-

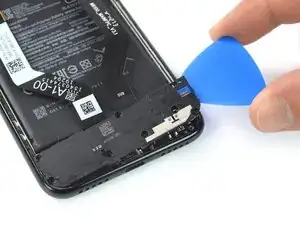

Heble die Lautsprechereinheit mit dem Plektrum hoch.
-

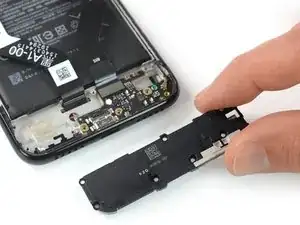

Entferne die Lautsprechereinheit.
-
Wenn möglich, schalte dein Handy ein und teste es, bevor du neuen Kleber anbringst und das Handy zuklebst.
Vergleiche das Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
Bitte entsorge deinen Elektroschrott fachgerecht.
