Xiaomi Redmi Note Bildschirm austauschen

Setze das Plastiköffnungswerkzeug zwischen Ladebuchse und Rückgehäuse ein.

Heble das Ende des Rückgehäuses von der Ladebuchse weg.

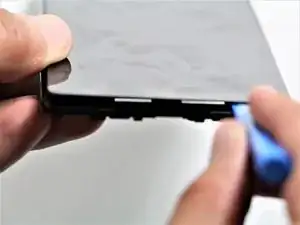

Fahre mit dem Plastiköffnungswerkzeug rund um die Seitennaht des Smartphones, um das Rückgehäuse abzulösen.

Finde die Vertiefung unten am Akku.

Fasse mit einem Finger in die Vertiefung und hebe den Akku heraus.

Entferne zwölf 3,5 mm Kreuzschlitzschrauben #00 vom Mittelrahmen.

Setze ein Plastiköffnungswerkzeug in die Naht zwischen unterem Rahmen und Mittelrahmen ein.

Fahre mit dem Werkzeug die Naht entlang.

Heble den Mittelrahmen mit dem Plastiköffnungswerkzeug hoch.

Wenn der Mittelrahmen weit genug angehoben ist, dann kannst du ihn mit der Hand an der Kante anfassen und aus dem unteren Rahmen herausheben.

Du findest die Platine mit der Ladebuchse an der Unterseite des Geräts.

Entferne die beiden 2,9 mm Kreuzschlitzschrauben #00 an den Seiten der Platine.

Finde das Antennenkabel in der oberen rechten Ecke der Ladebuchse.

Löse das Antennenkabel mit der Pinzette von der Platine.

Drehe die Platine auf ihre Rückseite um, aber hebe sie noch nicht aus dem Smartphone heraus.

Heble vorsichtig den Press Fit Stecker ab, welcher sich auf der Rückseite der Platine befindet.

Hebe die Ladebuchse hoch und entferne sie vom Rahmen.

Klappe mit einer Pinzette den Sicherungsbügel am ZIF Verbinder hoch.

Ziehe das Flachbandkabel mit einer Pinzette aus dem ZIF Anschluss heraus.

Entferne die Frontkamera von der Hauptplatine.

Löse die Rückkamera von der Hauptplatine, indem du den Press Fit Stecker nach links abziehst.

Finde die drei ZIF Verbinder auf der Hauptplatine.

Klappe den Sicherungsbügel am ZIF Verbinder mit der Pinzette hoch.

Löse das Flachbandkabel aus dem Verbinder, indem du es nach links ziehst.

Wiederhole für die restlichen beiden ZIF Verbinder.

Löse das Antennenkabel unten rechts auf der Hauptplatine mit einer Pinzette.

Entferne die beiden 2,9 mm Kreuzschlitzschrauben #00.

Drehe die Hauptplatine auf die Rückseite.

Heble mit einem Plastiköffnungswerkzeug den Snap Fit Verbinder unten rechts auf der Hauptplatine hoch.

Drehe die Hauptplatine nach rechts und lege sie neben dem Smartphone ab.

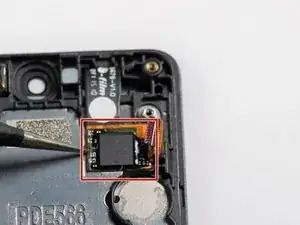

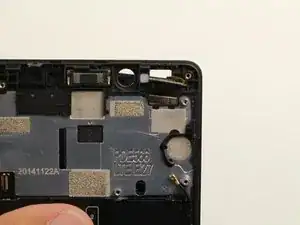

Löse den Vibrationsmotor mit einer Pinzette aus dem Rahmen des Geräts.

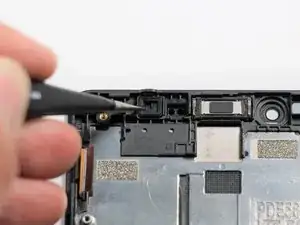

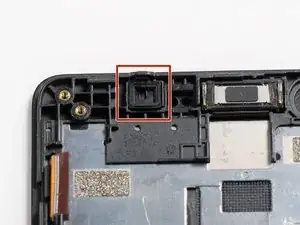

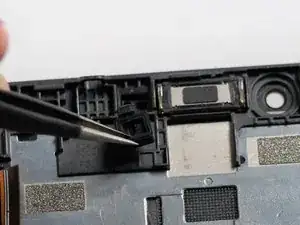

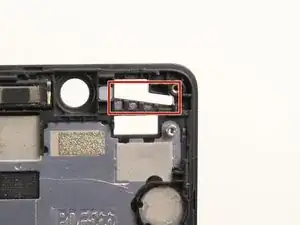

Ziehe den in Gummi gefassten Näherungssensor von der oberen linken Ecke des Rahmens ab.

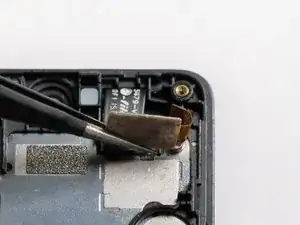

Löse das Flachbandkabel zum Bildschirm mit einer Pinzette vom Rahmen ab.

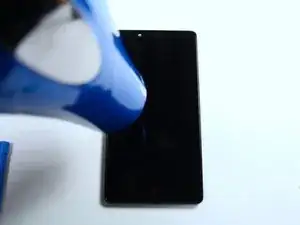

Erwärme den Bildschirm 20 Minuten lang mit einem Haartrockner oder einem Heißluftgebläse.

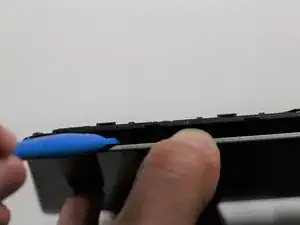

Verbiege den Rahmen ein wenig und setze ein Plastiköffnungswerkzeug in den Spalt zwischen Bildschirm und Rahmen ein.

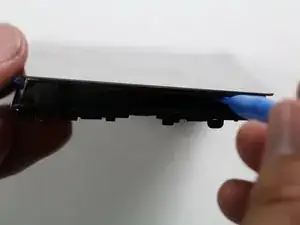

Fahre mit dem Plastiköffnungswerkzeug um die Naht zwischen Bildschirm und Rahmen, bis sich eine Öffnung zeigt.

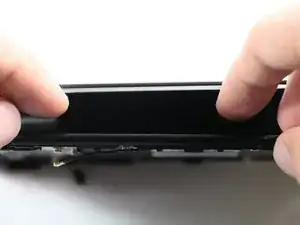

Setze einen Finger in die Öffnung und löse allmählich den Bildschirm vom Rahmen.
