Einleitung
Die Barebones von Zotac werden ohne Festplatten und RAM geliefert. Hier erfährst du, wie man die Festplatte(n) installieren kann.
Werkzeuge
-
-

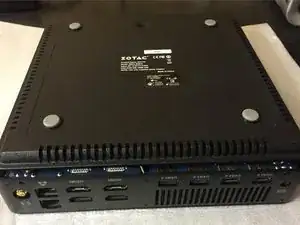

Zotac verwendet Rändelschrauben zur Befestigung des Gehäuses. Keine Werkzeuge erforderlich!
-
Nachdem du die Rändelschrauben entfernt hast, schiebe die untere Abdeckung einfach von dir weg und hebe sie ab.
-
-
-

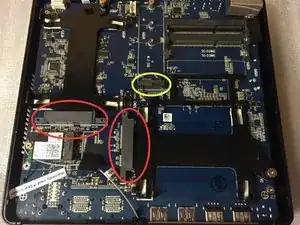

Das EN970 hat drei Festplattenanschlüsse: 2 2,5"-Schächte und 1 M.2-Schacht.
-

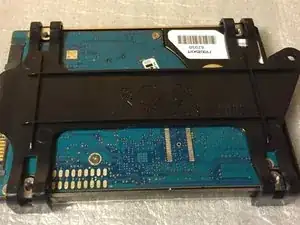

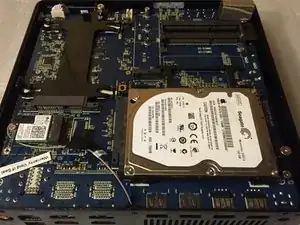

Für die 2,5"-Laufwerke gibt es Rändelschrauben, mit denen Kunststoffhalterungen befestigt werden, die auf dem Laufwerk einrasten.
-
-
-

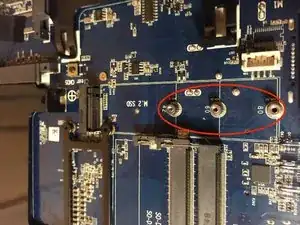

Für die Installation des M.2-Laufwerks wird ein Kreuzschlitzschraubendreher benötigt. Bei deiner ZBOX sollten zwei Schrauben in zwei der drei Gewinde eingesetzt sein.
-

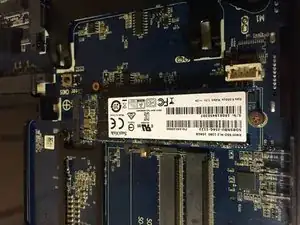

Entferne die Schrauben, setze das Laufwerk ein und sichere es mit einer Schraube. Ziehe sie nicht zu fest an.
-
Um dein Gerät wieder zusammenzubauen, befolge diese Anweisungen in umgekehrter Reihenfolge.
