iBook G3 12 Zoll Festplatte tauschen

Geschrieben von: iRobot
  • Kommentare: 67
iBook G3 12 Zoll Festplatte tauschen

Schwierigkeitsgrad

Schwierig

Schritte

44

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie die Festplatte ausgetauscht werden kann. Sie kann maximal 9,5 mm dick sein.

  1. hrdON2aDSgeNeU2G

    • Drehe die Verschlussschraube des Akkufachs mit einer Münze um 90° im Uhrzeigersinn.

    • Hebe den Akku aus dem Computer.

    Also unplug the computer just before taking the two steps described above.

    Ken Horner -

  2. GqEIY2mvi2vNjt5R

    • Ziehe die Laschen, mit denen die Tastatur eingeklinkt ist, zu dir, bis sich die Tastatur löst.

    • Wenn sich die Tastatur doch nicht ablöst, dann drehe die Befestigungsschraube der Tastatur mit einem kleinen Flachschraubendreher um 180° in die andere Richtung und probiere es erneut.

    • Klappe die Tastatur vom Display weg und lege sie mit den Tasten nach unten auf das Trackpad.

  3. VgYRDtkiJKRfdBZb

    • Wenn der Computer keine AirPort-Karte eingebaut hat, dann überspringe die nächsten beiden Schritte.

    • Drücke die Kabelklammer zur AirPort-Karte hin und ziehe sie von der RAM-Abschirmung weg.

  4. 4tCKyYIWuFYHvGSQ

    • Fasse die durchsichtige Kunstofflasche an der AirPort-Karte an und ziehe sie nach rechts.

  5. ZE6VOFOMDHaPeBIo

    • Halte die AirPort-Karte mit einer Hand fest und entferne das Antennenkabel mit der anderen Hand.

  6. YoOiVLGWhMFqtHmJ

    • Entferne die beiden 2,5 mm Kreuzschlitzschrauben, mit denen die RAM-Abschirmung befestigt ist.

  7. btXyfarCcSu1n2MR

    • Fasse die Metallhalterung oben auf der RAM-Abschirmung und ziehe sie hoch, bis sich die Abschirmung ablöst.

  8. P3BBuGpqdLN31QUE

    • Fasse das Tastaturkabel so nahe wie möglich am Stecker und ziehe es vom Logic Board ab.

    Note: The cable may have adhesive holding it to a shield. Pull in an upward direction gently, with an evenly distributed force across the cable until it comes loose from the shield.

    gsp -

    I feel this step needs clarification: Are just lifting the cable away from the shield, or are we removing the cable entirely?

    David Maag -

  9. TAshvQ6ofQr66abp

    • So ungefähr sollte dein Laptop aussehen.

    Don’t we need to remove the screws before the next step?

    David -

    Remove the two long screws along the back edge, and the shorter screw in the middle. Torx T-8. Pry up the rubber feet, and unscrew the three Phillips screws that hold the feet in place. Putting the silver collars back requires a little bit of fiddling to get them oriented correctly so they sit flush with the bottom case.

    Robin Ray -

    Step 10 should come after step 15.

    Robin Ray -

  10. YPApTHnrHf5XuLo5

    • Entferne die drei Gummifüße mit einer Nadel (oder einem anderen spitzen Werkzeug) vom unteren Gehäuse.

  11. jp2cyAVPdd4NU4st

    • Entferne die jetzt freigelegten drei 5,2 mm Kreuzschlitzschrauben.

    Screw sizes are 2.5mm x 6mm flat low profile head or cheese head.

    Xnriqu -

    this should be after step 12 no?

    panakabear -

    This should be step 3.

    Ken Horner -

  12. FcMBBGQMOfyHQTjP

    • Entferne die drei Metallringe, mit denen die Gummifüße eingefasst waren, mit einem Spudger oder einem kleinen Flachschraubendreher.

  13. T5fFqxZCPhLYpPdM

    • Entferne die eine 10 mm und die beiden 20 mm Schrauben mit einem 2 mm Sechskantschlüssel. Du kannst auch einen Torx T8 Schraubendreher benutzen.

    FYI, the two screws at the top of this picture are longer than the one in the middle of the case. Don't mix them up!

    JuciusMaximus -

    Top screws are 20 mm, middle one is 10 mm. These have thread lock.

    commenter -

    The 3 long screws (not the ones under the rubber feet) are 2.5mm x 20mm metric. Head style is cheese head. i found replacements for these at ACE hardware, for about $0.08 each in a flat head drive style which IMO are better than the hex style that can easily be stripped.

    Xnriqu -

    I'm using a T9 here as my T8 is way too small.

    Matt -

    Two of the hex screws here got stripped. Please, replace them ASAP and I would recommend not putting them back just to not risk making them stuck. I spent 30 minutes trying to get those two out.

    Anton Barbone -

  14. sY3IBOLySFJcsHvK

    • Entferne die beiden 4,2 mm Kreuzschlitzschrauben an jeder Seite der Akkukontakte.

  15. GNldj36AZSe61Qa1

    • Atme tief durch, jetzt liegen Herausforderungen vor dir. Wir versprechen aber, dass das untere Gehäuse frei wird.

    • Drücke die dünnen Ränder am unteren Gehäuse, die das Akkufach umfassen, nach innen, bis sie sich von ihren Rasten ablösen. Hebe sie dann nach oben, um diese Ecke des unteren Gehäuses zu befreien.

  16. qmSVaUO6YekPIwhH

    • An der Wand des Akkufachs ist ein Schlitz, in dem das untere Gehäuse festgeklemmt ist. Heble den unteren Rand des Schlitzes mit einem kleinen Flachschraubendreher heraus und ziehe das untere Gehäuse nach oben, bis sich der Schlitz von den Rasten löst.

    If your iBook's been opened many times (Like mine has been) then this piece may be broken.

    If it's cracked down the middle or a little off, what you'll want to do is use your bent paperclip from a few steps later (or another screwdriver) and pull the second piece away from the shell when you start lifting. should pull right out

    Christian Wacker -

  17. JL3UxJ6ebTfH6511

    • Schiebe einen Spudger in der Fuge zwischen dem oberen und unteren Gehäuse auf der Vorderseite des Computers entlang, um die Rasten zu lösen, mit denen das untere Gehäuse befestigt ist. Ziehe das untere Gehäuse hoch und hilf mit dem Spudger nach, bis du ein dreifaches Klicken hörst.

  18. fPhExjIgBC1ISmwn

    • Schiebe den Spudger um die vordere rechte Ecke herum. Auf der Seite mit den Anschlüsse befinden sich zwei Rasten, eine nahe an der vorderen Ecke, die andere am Audioanschluss.

    isn’t this step out of order? It belongs much later I think

    panakabear -

    This should be step 4.

    Ken Horner -

  19. oSHmIJHiWFNq1bOR

    • Wenn die Vorderseite und die beiden Seiten des unteren Gehäuses frei sind, dann drehe den Computer mit der Rückseite zu dir. Ziehe das untere Gehäuse hoch und zu dir hin, bis sich die Rasten an der Rückseite lösen. (Es hilft eventuell, wenn du das Gehäuse dabei ein wenig auf und ab bewegst).

    You might wanna use your spudger to pry up those back tabs to. You might break the bottom case just wiggling around waiting for it to pop loose.

    neato -

    The orange screw on my machine has no head on it and is simply a flat surface. There is no way to remove it and consequently I completely trashed my unit attempting to remove the top cover.

    There went a few bucks all for nothing as I had a spare HD sitting here ready to put in!

    Calum -

    Be aware that you may need to use a spudger at the front of the computer to separate the metal shield from the bottom case.

    michael leahy -

  20. 2cHZO2WNAGejhuyj

    • Entferne die beiden eingefetteten Federn mit den weißen Plastikkappen auf jeder Seite der Akkukontakte.

    Clean the springs and put them back, hopefully without breaking the small plastic pieces on the top of each spring. One of mine broke off and the other one was already missing. Poor design.

    Ken Horner -

  21. aoRtHJJKdZglMfTn

    • Entferne folgende vier Kreuzschlitzschrauben an der Unterseite des Computers:

    • Zwei 3 mm Kreuzschlitzschrauben an der linken Seite.

    • Eine 4,5 mm Kreuzschlitzschraube in der Nähe des Verschlussmechanismus. (Diese Schraube fehlt möglicherweise bei 800 MHz-Modellen)

    • Eine 14,2 mm Kreuzschlitzschraube nahe an der vorderen rechten Ecke.

    This photo is a little confusing. The shield should be off, which would show the correct positions of the yellow and orange screws. (The orange circle is in the wrong place.) Furthermore, these screws don't need to be removed at this stage (they hold the logic board to the frame). And finally, on my 800 MHz machine, BOTH these screws are 6 mm in length.

    commenter -

    Zitat von commenter:

    This photo is a little confusing. The shield should be off, which would show the correct positions of the yellow and orange screws. (The orange circle is in the wrong place.) Furthermore, these screws don't need to be removed at this stage (they hold the logic board to the frame). And finally, on my 800 MHz machine, BOTH these screws are 6 mm in length.

    The two red screws and the orange screw have to be removed (iBook G3 600 MHz).

    florguh -

    Zitat von Rolf Hug:

    The two red screws and the orange screw have to be removed (iBook G3 600 MHz).

    As well the yellow screw has to be removed according to description

    florguh -

    On my 800, the yellow screw is a 6mm Phillips with a wide head.

    Eric Miller -

  22. jgQgMb2TPLSJXI62

    • Öffne den Einschub des optischen Laufwerks mit einer aufgebogenen Büroklammer.

    A sim card removal tool works well too

    Yerboi Marky -

  23. XBnvMwvHXrIdL2ur

    • Ziehe das optische Laufwerk soweit heraus, dass du an die Kreuzschlitzschraube in der Nähe des Akkufachs heran kommst. Drehe sie heraus.

    this is the most difficult part in the whole repair

    karel b -

    i think that we can leave that one out on re-assembly

    Chris Green -

    It's quite hard to get to the screw and loosen it.

    florguh -

    If you fully extend the tray it's fairly easy to get to the screw by going inside the rails. And grab it with tweezers.

    Ty Leavitt -

    When re-installing use something sticky on your screwdriver to hold the screw in place, or it's never going in. The sleep magnet is nasty at grabbing your screw and pulling it away. (Doesn't hurt to have something sticky on it for taking it out too...)

    Christian Wacker -

    There is no way to go in STRAIGHT without risking to damage the tray! The screw head is just too far off to the left and is covered by the tray. So I opened completely the tray and I could barely remove it from inside the try guide.

    taf -

    Hey Steve; My advice would be to NEVER replace a tray drive with a slot drive! In my-not-very-humble opinion, slot drives are garbage, and are unfit to be used in ANY Mac computer.

    dentoni -

    If you're doing this type of work, what's wonderful is to have a set of technicians magnetic drivers. I have a set of twelve that are about 6"long, and very skinny. Phillips 1, 0, 00, & 000 . . . Torx 6, 7, 8, 9, & 10 . . . and slotted 5/64", 3/32", & 1/8". I wish I could remember where I got them, but you could probably Google it. One of the smaller magnetic Phillips was perfect for removal AND replacing this screw. A word of CAUTION, though . . . probably best to keep any magnetic tools away from sensitive components on the PC board.

    Tom -

    To anyone that’s absolutely stuck: there is a little slot along the drive where the screwdriver fits in. I didn’t know this for at least 3 times I took apart this computer, and finding this now has helped me sooooo much.

    Anton Barbone -

  24. xkhGRxce5GqFrHUK

    • Ziehe das optische Laufwerk noch etwas weiter heraus, bis du an die zweite Kreuzschlitzschraube nahe an der Stromversorgung herankommst. Drehe auch diese Schraube heraus.

    This one is tiniest (shortist) so far

    Rufleyboy -

    Be sure when installing a slot drive to replace these screws before installing the drive!!

    steve -

  25. TLrrZNr2SNvAMyW6

    • Drehe den Computer herum und klappe ihn auf.

    • Entferne den Magneten, der eine Kreuzschlitzschraube etwa in der Mitte des Computers verdeckt, mit einer Pinzette (oder einem anderen Magneten).

    Forget the tweezers or magnet. Just use a 1.0 common tip/flat blade screw driver and flip the magnet out of its receptacle. Takes just a few seconds to do.

    buxstf98 -

  26. YgvW1eITZnrhMcPS

    • Entferne die folgenden vier Schrauben am Rand der Tastaturzone:

    • Eine 4,5 mm Kreuzschlitzschraube unter der Stelle, wo der Magnet war.

    • Drei 6 mm Kreuzschlitzschrauben in Kunstoffeinbuchtungen.

    the three 6mm screws may require more torque than previous screws.

    tir38 -

  27. nxUxKRsnPEHXjLJb

    • Ziehe die Folie vom Lautsprecherkabel nahe bei den Anschlüssen ab.

  28. LiQGPUPMNp2RaHou

    • Hier ist eine Zeichnung, wie der Stecker am Flachbandkabel des Trackpads festgeklemmt ist. Im nächsten Schritt musst du ihn ablösen.

    • 1) Fasse den Verschlussbügel an jeder Seite mit dem Fingernagel und ziehe in ein wenig hoch (etwa 2 mm).

    • 2) Wenn der Bügel gelöst ist, kannst du das Kabel aus dem Anschluss herauszuziehen.

    tweezers work better than fingernails for this step.

    tir38 -

  29. oSSsHDqBOgDWjMiI

    • Ziehe das obere Teil des Trackpad-Steckers ein wenig hoch, so dass der Stecker gelöst wird.

    • Schiebe das orangene Flachbandkabel zum Trackpad aus seinem Anschluss heraus.

  30. mOrJCqoSwEYmCNNx

    • Bevor du das Vergnügen hast, das obere Gehäuse abzunehmen, müssen erst das blaue und das weiße Versorgungskabel und das rote und schwarze Lautsprecherkabel abgetrennt werden, so wie in den nächsten Schritten beschrieben.

    • Hebe das obere Gehäuse an der linken Seite hoch und ziehe die rechte Seite heraus, damit die Buchse für die Stromversorgung frei kommt.

    • Möglicherweise ist am oberen Gehäuse eine dünne Metallleiste mit zwei Schrauben an jeder Seite des optischen Laufwerks befestigt. Diese Leiste sorgt für Stabilität um das optische Laufwerk herum; vergiss sie beim Zusammenbau nicht.

    I had one (800MHz), that on the B&W power cable, it was so tight that it pulled the socket from the PC board. Never had that happen before, although the potential exists on many of them. Needless to say, that machine is now allocated as a parts unit. What I found is the safest way, and really not all that much trouble, is the remove the 5 screws, peel back the tape, and remove the speaker/switch units from the top cover. Worked for me, and avoided the risk mentioned above.

    Tom -

  31. 54WFAMOWdaQqFXIY

    • Die Stecker an den Kabelenden stecken sehr fest in ihren Anschlüssen auf dem Logic Board. Wenn du direkt am Kabel ziehst, löst sich entweder der Stecker vom Kabel oder der Anschluss vom Logic Board.

    • Hebe das obere Gehäuse soweit an, dass du das blaue und das weiße Versorgungskabel vom Logic Board abtrennen kannst. Heble die Stecker behutsam mit dem Fingernagel oder einem Zahnstocher aus dem Anschluss heraus. Achte darauf, dass du wirklich nur am Stecker und nicht am Anschluss hebelst.

    blue up and white down

    edosso -

    Not unless you have to! Most parts can be removed with this left in. Don't try pulling on it unless you have to, it can easily break the logic board. Just tilt the upper case up to lean it on the display.

    QEII Student IT -

    Much easier if you do this after Step 37.

    Benn Snyder -

    when putting back the connectors I bent the bloody pins, do it when you are relaxed............

    bgfra -

    Zitat von bgfra:

    when putting back the connectors I bent the bloody pins, do it when you are relaxed............

    Can easily repair them using a watch repair magnifier (3 euros)

    bgfra -

    It is alot easier to get at after you pull the speaker cable out. Use something small to pop it out of place though, I broke my extra spare being a little too hasty.

    Christian Wacker -

    This connector has a small catch on the right. slipping a sharp object (eg: pin) between the connector and it holder will release the catch. The connector should now come off easily.

    Lawrence Lau -

    I put this comment in the last step, but perhaps it should go here as well:

    I had one (800MHz), that on the B&W power cable, it was so tight that it pulled the socket from the PC board. Never had that happen before, although the potential exists on many of them. Needless to say, that machine is now allocated as a parts unit. What I found is the safest way, and really not all that much trouble, is the remove the 5 screws, peel back the tape, and remove the speaker/switch units from the top cover. Worked for me, and avoided the risk mentioned above.

    Tom -

  32. WuFSTSQT5GOCIE2m

    • Hebe das obere Gehäuse noch weiter hoch und trenne das rote und das schwarze Lautsprecherkabel vom Logic Board ab. Achte auch hier darauf, dass du nur am Stecker und nicht am Anschluss hebelst.

    There is a magnet covering a screw to the left of the serial number located in the upper center of the upper case. Remove the magnet, smooth,round and small, and loosen (doesn't need to come out) the screw to remove the upper case. Proceed to disconnecting the speaker and power cables. NOTE: this magnet is not the same one indicated in step image 33.

    Marsha -

  33. 24pY5c5SpWFV26wt

    • An dieser Stelle ist ein Magnet, mit dem der Computer feststellt, ob der Laptop geschlossen ist. Wenn der Magnet fehlt, wird der Computer nicht automatisch in den Ruhezustand fahren. Achte darauf, dass der Magnet vorhanden ist.

    The DC board can be removed now. Disconnect the cable from the DC board. There is enough play to lift the board out. There is no need to remove the top shield.

    tyler -

  34. GCWOoib3TcUaYJb4

    • Dein Laptop sollte etwa so aussehen.

    I found that at this point I was able to avoid any further steps by removing the screw from the DC in board and the flip the machine over to reveal its connection to the board. I removed this connection and then was able to wiggle the board out and snake the cord out. Avoiding Step 38 saves a lot of screw removal. Not to mention not having to remove the CD Drive also saves a lot of time.

    Just be careful when doing this that you do not force the board out of its place. There is room to remove it, but it is a gentle task.

    scottgriz -

  35. LBO4vNrAwMyprRYP

    • Entferne die folgenden vierzehn Schrauben (bei manchen Modellen sind es möglicherweise auch weniger):

    • Eine 2,5 mm Kreuzschlitzschraube

    • Sechs 3,5 mm Kreuzschlitzschrauben

    • Eine 4,5 mm Kreuzschlitzschraube mit kleinem Schaft nahe bei der Ruhezustands-LED

    • Zwei 4,5 mm Kreuzschlitzschrauben mit längerem Schaft

    • Vier 5 mm Kreuzschlitzschrauben

    • Wenn in das Loch ganz links eine Schraube eingesetzt ist, dann kann die 14,2 mm Schraube in Schritt 24, welche das obere Gehäuse nach unten drückt, nicht eingebaut werden.

    If your iBook is like mine (700MHz) The yellow screw was attached from the bottom through the bottom case and had to be removed earlier in order to remove the bottom case. Also the the green screw pictured to the left was missing already removed.

    neato -

    Zitat von neato:

    If your iBook is like mine (700MHz) The yellow screw was attached from the bottom through the bottom case and had to be removed earlier in order to remove the bottom case. Also the the green screw pictured to the left was missing already removed.

    It's the same to iBook G3 600 MHz

    florguh -

    It is also the same for the iBook G3 500 MHz (late 2001)!

    Matt -

  36. y2t2orkGVBgFZJZt

    • Ziehe drei gelbe Klebestreifen in der unteren linken Ecke zurück.

    • Ziehe einen Folienstreifen in der oberen linken Ecke und einen anderen an der Stelle zurück, wo das Trackpad am Logic Board angeschlossen ist.

    The foil tape next to the trackpad connector is not marked in the pic

    Rufleyboy -

    There is also foil tape, cetre front, in the cutout for the catch mechanism

    Mark Pearse -

  37. 2WlJ3KOy6rxpsBTg

    • Hebe die obere Abschirmung von der rechten Seite her an. Achte dabei da darauf, dass sich die obere linke Ecke nicht am Metallrahmen verfängt.

  38. VNsS1ejPPtWROHdq

    • So ungefähr sollte dein Laptop jetzt aussehen.

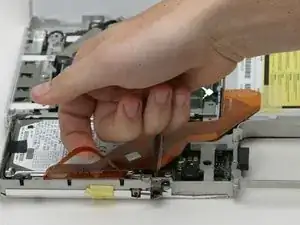

  39. NOE6CNHJFjlKiaIM

    • Fasse die transparente orangene Schlaufe, um das große Flachbandkabel vom Logic Board abzutrennen.

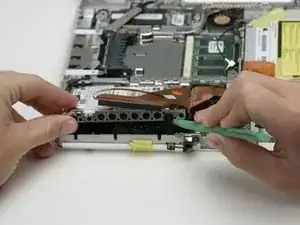

  40. mvUsU4qh5OZPJuqL

    • Hebe die Vorderkante der Festplatte an.

    • Ziehe das schwarze Klebeband zurück, so dass das Mikrofonkabel von der Festplatte abgelöst werden kann.

    This is hidden under the HD. Be careful when removing, just grasp the top edge. Remember the way it is seated, or it is impossible to connect.

    Pat Roch -

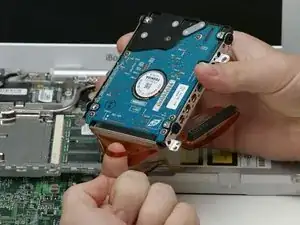

  41. tNQ54ymHyUKVq4gt

    • Fasse die transparente orangene Schlaufe, um das Flachbandkabel zur Festplatte von der Festplatte abzutrennen.

    • Das ist ein wenig knifflig. Versuche das Kabel ein wenig seitlich hin und her zu rücken und dabei gleichmäßig zu ziehen. Wenn du die Kontakte verbogen hast, dann biege sie, so gut es geht, wieder gerade. Benutze dazu das Festplattenkabel als Vorlage.

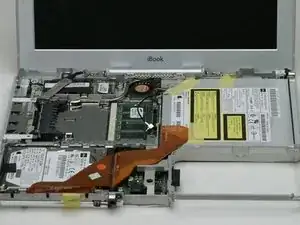

  42. AWwUYgRMLH4RkE6I

    • Nun sollte dein Laptop etwa so aussehen.

  43. rLIMHckSbupTAevE

    • Die Festplatte sollte so etwa aussehen.

  44. WyPt5rEGvMwKO2l3

    • Entferne die beiden Metallhalterungen auf jeder Seite der Festplatte (wenn sie noch vorhanden sind).

    • Wenn die Kontakte von dir weg und die Aufkleber nach oben zeigen, dann befindet sich die Halterung mit der Lasche in der Mitte und einem Metallschlitz auf der linken Seite, die andere natürlich rechts.

    • Entferne die beiden Torx T8 Schrauben von jeder Seite der Festplatte (also insgesamt vier).

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

iRobot

Mitglied seit: 25/09/09

0 Reputation

9 Kommentare

Thanks for the clear guide ! Being an Amateur your 44 steps have shown me that I won't even go there !!

My hard drive in the iBook g3 is not functioning as it should. Are there any external drive startup options for an iBook of this age ?

Martin Harding -

I got as far as step 13, but two of the hex screws would not come out of the case. They appear to be loosened, but I can't remove them from the case. I then looked through the remaining steps and decided it was not worth my time to continue. I guess I will need to take this old iBook to someone who can do it for me.

Carol Anton -

The proccess is long but is real needed .

All still alive in the end, me and my Ibook g3.

tnks for this help.

Diogenes Tavares -

Thank you!!!! Just pulling old hard drives and recycling, I cannot believe how tough these old g3’s were to get the hard drive out! Thanks again!!! Mike

mikefryehenderson -

These steps are all out of order, man!

panakabear -

I used this guide to install a SATA SSD in my iBook G3. It took about an hour to disassemble, and another half hour to reassemble.

Kingston SSDNow UV500 SATA drive, in the 42mm m.2 configuration:

https://www.cdw.com/product/Kingston-SSD...

Ableconn IDE to SATA m.2 adapter

https://www.amazon.com/gp/product/B017VQ...

I used Carbon Copy Cloner v3.47 to replicate my 10.4 boot disk from the original HDD to the newly installed SSD.

feinberj -

Question: I’ll be installing the hard drive probably over the next week in my old iBook. The hard drive I have failed on me as evidenced by the flashing question folder of death. I bought an OS Tiger disk, but how do I install that OS after I put in the new hard drive? Thanks for any help!

Christopher Schmidt -

Accurate and entertaining instructions. I wish you could write instructions for everything. Have you ever thought of writing marriage and family guides? It's a market after the pandemic.

Grant Chu -

quite possibly the most frustrating laptop to work on. near impossible to avoid dinging the plastic it seems. 44 steps of plastic fiddling and screw swapping changes a man

Lifesman123 -
