iBook G3 12 Zoll untere Abschirmung tauschen

Geschrieben von: iRobot

Kommentare: 22

iBook G3 12 Zoll untere Abschirmung tauschen

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

Keine Schätzung

Einleitung

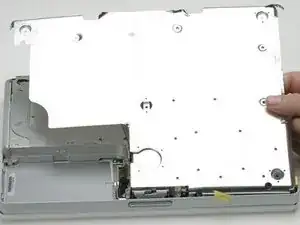

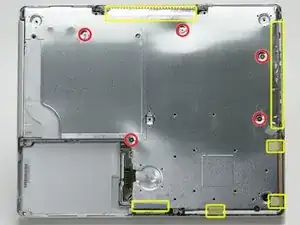

Das metallische Abschirmblech schützt das Logic Board vor elektromagnetischen Interferenzen.

Werkzeuge

Ersatzteile

iBook G3 12" Bottom Shield

Schritt 1

Drehe die Verschlussschraube des Akkufachs mit einer Münze um 90° im Uhrzeigersinn.
Hebe den Akku aus dem Computer.

Also unplug the computer just before taking the two steps described above.

Ken Horner - 01/05/19

Schritt 2

So ungefähr sollte dein Laptop aussehen.

Don’t we need to remove the screws before the next step?

David - 12/08/18

Remove the two long screws along the back edge, and the shorter screw in the middle. Torx T-8. Pry up the rubber feet, and unscrew the three Phillips screws that hold the feet in place. Putting the silver collars back requires a little bit of fiddling to get them oriented correctly so they sit flush with the bottom case.

Robin Ray - 27/03/19

Step 10 should come after step 15.

Robin Ray - 27/03/19

Schritt 3

Entferne die drei Gummifüße mit einer Nadel (oder einem anderen spitzen Werkzeug) vom unteren Gehäuse.

Schritt 4

Entferne die jetzt freigelegten drei 5,2 mm Kreuzschlitzschrauben.

Screw sizes are 2.5mm x 6mm flat low profile head or cheese head.

Xnriqu -

this should be after step 12 no?

panakabear - 20/05/18

This should be step 3.

Ken Horner - 01/05/19

Schritt 5

Entferne die drei Metallringe, mit denen die Gummifüße eingefasst waren, mit einem Spudger oder einem kleinen Flachschraubendreher.

Schritt 6

Entferne die eine 10 mm und die beiden 20 mm Schrauben mit einem 2 mm Sechskantschlüssel. Du kannst auch einen Torx T8 Schraubendreher benutzen.

FYI, the two screws at the top of this picture are longer than the one in the middle of the case. Don't mix them up!

JuciusMaximus -

Top screws are 20 mm, middle one is 10 mm. These have thread lock.

commenter -

The 3 long screws (not the ones under the rubber feet) are 2.5mm x 20mm metric. Head style is cheese head. i found replacements for these at ACE hardware, for about $0.08 each in a flat head drive style which IMO are better than the hex style that can easily be stripped.

Xnriqu -

I'm using a T9 here as my T8 is way too small.

Matt - 02/07/17

Two of the hex screws here got stripped. Please, replace them ASAP and I would recommend not putting them back just to not risk making them stuck. I spent 30 minutes trying to get those two out.

Anton Barbone - 26/08/20

Schritt 7

Entferne die beiden 4,2 mm Kreuzschlitzschrauben an jeder Seite der Akkukontakte.

Schritt 8

Atme tief durch, jetzt liegen Herausforderungen vor dir. Wir versprechen aber, dass das untere Gehäuse frei wird.
Drücke die dünnen Ränder am unteren Gehäuse, die das Akkufach umfassen, nach innen, bis sie sich von ihren Rasten ablösen. Hebe sie dann nach oben, um diese Ecke des unteren Gehäuses zu befreien.

Schritt 9

An der Wand des Akkufachs ist ein Schlitz, in dem das untere Gehäuse festgeklemmt ist. Heble den unteren Rand des Schlitzes mit einem kleinen Flachschraubendreher heraus und ziehe das untere Gehäuse nach oben, bis sich der Schlitz von den Rasten löst.

If your iBook's been opened many times (Like mine has been) then this piece may be broken.

If it's cracked down the middle or a little off, what you'll want to do is use your bent paperclip from a few steps later (or another screwdriver) and pull the second piece away from the shell when you start lifting. should pull right out

Christian Wacker -

Schritt 10

Schiebe einen Spudger in der Fuge zwischen dem oberen und unteren Gehäuse auf der Vorderseite des Computers entlang, um die Rasten zu lösen, mit denen das untere Gehäuse befestigt ist. Ziehe das untere Gehäuse hoch und hilf mit dem Spudger nach, bis du ein dreifaches Klicken hörst.

Schritt 11

Schiebe den Spudger um die vordere rechte Ecke herum. Auf der Seite mit den Anschlüsse befinden sich zwei Rasten, eine nahe an der vorderen Ecke, die andere am Audioanschluss.

isn’t this step out of order? It belongs much later I think

panakabear - 20/05/18

This should be step 4.

Ken Horner - 01/05/19

Schritt 12

Wenn die Vorderseite und die beiden Seiten des unteren Gehäuses frei sind, dann drehe den Computer mit der Rückseite zu dir. Ziehe das untere Gehäuse hoch und zu dir hin, bis sich die Rasten an der Rückseite lösen. (Es hilft eventuell, wenn du das Gehäuse dabei ein wenig auf und ab bewegst).

You might wanna use your spudger to pry up those back tabs to. You might break the bottom case just wiggling around waiting for it to pop loose.

neato -

The orange screw on my machine has no head on it and is simply a flat surface. There is no way to remove it and consequently I completely trashed my unit attempting to remove the top cover.

There went a few bucks all for nothing as I had a spare HD sitting here ready to put in!

Calum -

Be aware that you may need to use a spudger at the front of the computer to separate the metal shield from the bottom case.

michael leahy -

Schritt 13

Entferne die beiden eingefetteten Federn mit den weißen Plastikkappen auf jeder Seite der Akkukontakte.

Clean the springs and put them back, hopefully without breaking the small plastic pieces on the top of each spring. One of mine broke off and the other one was already missing. Poor design.

Ken Horner - 01/05/19
