iMac Intel 21.5" EMC 2889 Klebestreifen ersetzen

Wenn das Scharnier frei beweglich ist, wird der iMac unstabil und es ist schwer daran zu arbeiten. Durch das Einsetzen einer iMac Stütze in den Ständer ist der iMac stabiler.

Wenn du das alte Display wiederverwendest, musst auch hier die alten Klebestreifen auf der Rückseite des Displays entfernen.

Ziehe die alten Klebestreifen mit einer Pinzette oder deinen Fingern ab. Fange unten an, und ziehe die Streifen nach oben zur Oberkante des Geräten hin ab.

Wenn der ganze Kleber entfernt ist, reinige die Reste sorgfältig mit hochkonzentriertem Isopropylalkohol (mind. 90%) und einem fusselfreien Tuch. Wische immer nur in eine Richtung und nicht hin und her.

Wenn dein 4R Streifen keinen Ausschnitt hat, folge stattdessen dieser Anleitung.

Lege die Streifen vorher aus, damit du nicht versehentlich einen falschen Klebestreifen einsetzt:

Streifen 01 oben links

Streifen 02 oben rechts

Streifen 03 rechts vertikal

Streifen 4R unten rechts mit der dunklen Seite nach oben

Streifen 4L unten links mit der dunklen Seite nach oben

Streifen 05 links vertikal

Fange mit Streifen 03 an, der auf die rechte vertikale Seite des Rückgehäuses kommt.

Fasse die blaue Lasche und ziehe das kurze Stück Rückfolie vom Streifen ab, um einen Teil der Klebefläche freizulegen, die an das Gehäuse geklebt wird.

Setze die Spitze eines Spudgers in das Loch am Ende des Streifens, wo du gerade einen Teil der Rückfolie entfernt hast. Setze den Spudger von der Seite her ein, wo sich noch eine weiße Folie befindet.

Drücke die Spudgerspitze, die immer noch im Loch des Klebestreifens steckt, in das entsprechende Loch im Rahmen des iMac.

Benutze das Loch und den Spudger, um die Position des Klebestreifens zu verankern, und richte den Klebestreifen an der rechten Kante aus. Ziehe dabei vorsichtig gegen den Spudger, um den Streifen zu spannen, und klebe ihn dann am Rahmen fest.

Wenn die untere Hälfte des Streifens ausgerichtet ist, kannst du das längere Stück Rückfolie hinter dem Klebestreifen abziehen.

Richte die obere Hälfte des Klebestreifens mit der rechten Kante des Rückgehäuses aus und klebe sie fest.

Streiche den Klebestreifen mit deinem Finger glatt. Achte darauf, dass er korrekt mit der rechten Seite des Rahmens ausgerichtet ist und glatt liegt.

Arbeite dich gegen den Uhrzeigersinn um den iMac herum vor, und klebe in der gleichen Weise wie vorher drei weitere Klebestreifen fest:

Streifen 02 oben rechts

Streifen 01 oben links

Streifen 05 links vertikal

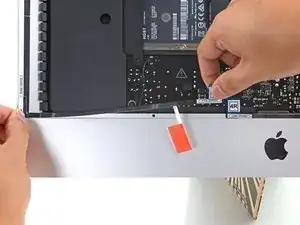

Fasse die rote Lasche am Streifen 4R und ziehe sie soweit ab, dass etwa 5cm der weißen Folie des Streifens sichtbar werden.

Falte die abgelöste weiße Folie in einem rechten Winkel und falze den Knick, indem du ihn mit deinen Fingern zusammendrückst.

Richte den Klebestreifen an der Unterkante aus, indem du den Ausschnitt für das Mikrofon über das Mikrofonloch setzt.

Wenn dein iMac kein Mikrofonloch hat, richte das rechte Ende des Streifens so aus, dass die L-förmige Biegung direkt neben dem rechten vertikalen Klebestreifen sitzt. Die L-förmige Biegung darf den rechten, vertikalen Klebestreifen nicht überlappen.

Wenn der Klebestreifen korrekt ausgerichtet ist, setze die linke freiliegende Kante auf den iMac, um die Position zu sichern.

Ziehe die weiße Schutzfolie hinter dem Streifen ab, um den restliche Kleber freizulegen.

Fahre mit deinem Finger von links nach rechts die ganze Länge des Klebestreifens entlang, um sicherzustellen, dass er glatt und gerade sitzt, und drücke ihn dabei fest, um den Klebestreifen am iMac festzukleben.

Wiederhole die vorherigen Schritte für den 4L Klebestreifen, und platziere ihn an der unteren linken Kante des iMac.

Setze das Display vorsichtig auf den iMac und richte ihn sorgfältig aus.

Benutze Malerklebeband, um die Unterkante des Displays zeitweise am iMac Gehäuse zu befestigen.

Setze das Display-Stromkabel in seinen Anschluss auf dem Logic Board.

Benutze eine Pinzette oder deine andere Hand, um den Stecker des Displaydatenkabels vorsichtig in seinen Anschluss auf dem Logic Board zu stecken.

Klappe den metallenen Sicherungsbügel am Displaydatenkabel nach unten in Richtung Logic Board.

Setze das Display wieder auf das Rückgehäuse des iMac zurück.

Stecke nun deinen iMac ein, schalte ihn an und teste deine Reparatur, bevor du mit dem endgültigen Verschließen des Computers weitermachst.

Wenn du bestätigt hast, dass dein iMac korrekt funktioniert, trenne die Displaykabel ab und klappe das Display vorsichtig nach vorne.

Entferne die Schutzfolie von den beiden unteren Klebestreifen, indem du von oben mit einer Pinzette hineingreifst, und die blauen Laschen gerade von der Unterkante des Gehäuses nach oben ziehst.

Verbinde endgültig die Display-Strom- und Datenkabel.

Halte das Display mit einer Hand fest, während du den Schutzfilm in den folgenden Schritten entfernst, oder lehne es leicht gegen das Gehäuse des iMac.

Entferne die Schutzfolie von Streifen 01, indem du ihre Lasche gerade nach oben ziehst.

Entferne die andere Seite der Schutzfolie des Streifens 01.

Wiederhole die vorherigen Schritte, um die Schutzfolien der restlichen Klebestreifen zu entfernen.

Um sicherzustellen, dass alles gut festklebt, kippe den iMac vorsichtig auf seine Rückseite (das Display zeigt gerade nach oben) und drücke vorsichtig aber fest auf die vier Kanten des Displays.

Entferne das Klebeband, mit dem das Display am Rückgehäuse befestigt wurde.
