iMac Intel 21,5" Retina 4K Display 2019 Netzteil tauschen

Geschrieben von: Adam O'Camb

Kommentare: 25

iMac Intel 21,5" Retina 4K Display 2019 Netzteil tauschen

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

40 Minuten - 1 Stunde

Einleitung

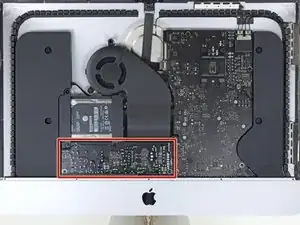

Diese Anleitung zeigt, wie das Netzteil in einem iMac Intel 21,5" Retina 4K Display 2019 ausgetauscht werden kann.

Einige Bilder der Anleitung zeigen einen älteren iMac, der sich geringfügig unterscheidet. Die Unterschiede spielen für die Reparatur keine Rolle.

Während der Reparatur muss am Netzteil gearbeitet werden, an dem große Kondensatoren angebracht sind. Drücke die Einschalttaste und halte sie mindestens 10 Sekunden lang gedrückt, damit sich die Kondensatoren entladen. Berühre keine Leitungen zu den Kondensatoren oder Lötstellen auf der Rückseite der Netzplatine. Fasse die Platine nur an den Kanten an.

Werkzeuge

Ersatzteile

Schritt 1

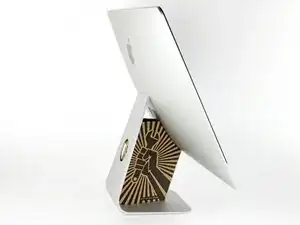

Reparaturen sind relativ schwierig, wenn der iMac aufrecht steht und man keine iMac Reparaturhilfe verwendet. Man kann den iMac für Reparaturen zwar auch hinlegen, jedoch ist es einfacher und schneller, den iMac in aufgerichtetem Zustand zu reparieren.
Wenn du die Reparaturhilfe aus Karton von iFixit hast, dann baue sie erst mit Hilfe dieser Anleitung zusammen.
Bevor du Reparaturen an deinem iMac beginnst: Ziehe den Netzstecker, drücke und halte die Einschalttaste zehn Sekunden lang, damit die Kondensatoren im Netzteil entladen werden.
Wenn du am Netzteil arbeitest, musst du sehr vorsichtig sein: berühre keine Kondensatoranschlüsse oder auch Lötstellen auf der Rückseite. Fasse die Platine nur an den Kanten an.

Maybe your directions should suggest fixers to buy RAM cards in pairs. I wanted 32 Gig of RAM, and I bought and installed one 32 G RAM and while it seems fine, one source told me it would be 5-10% faster if I had put in two 16 RAM cards. Is that accurate?

BRUCE CLARKE - 26/10/20

it would at least be that much faster, in theory some applications should run twice as fast

blakebest -

Schritt 2

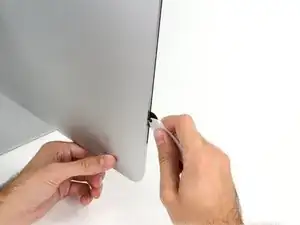

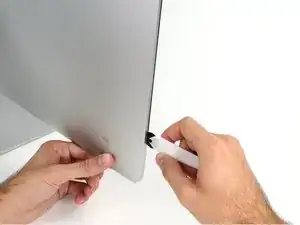

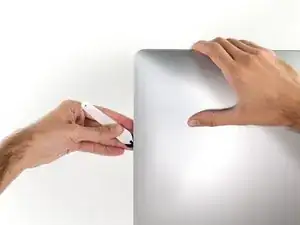

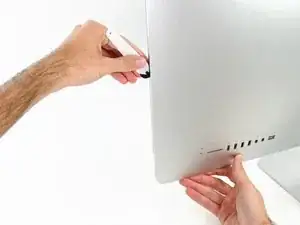

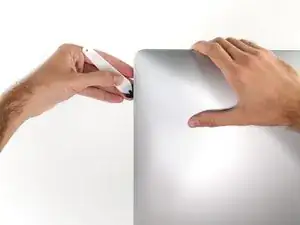

Beginne an der linken Seite des Bildschirms, auf der Seite der Ein-/Aus-Taste, und schiebe das iMac Opening Tool zwischen Bildschirm und Gehäuse.
Die Achse am iMac Opening Tool verhindert, dass es zu tief in das Gerät gesteckt wird. Solltest du jedoch ein anderes Werkzeug benutzen, stelle sicher, dass du es nicht weiter als 9,5 mm in den iMac steckst. Es besteht sonst die Gefahr, Antennenkabel oder andere Komponenten zu beschädigen.

Schritt 3

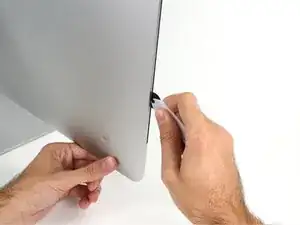

Benutze das Werkzeug wie einen Pizzaschneider - rolle es entlang des Schlitzes zwischen Bildschirm und Gehäuse, um den Schaumkleber zu durchschneiden.
Stelle sicher, dass du den Griff immer hinter dem Rad hinterher schiebst. Ansonsten könnte das Rad aus dem Griff herausrutschen.
Fahre mit dem Werkzeug entlang der linken Displayseite.

Schritt 4

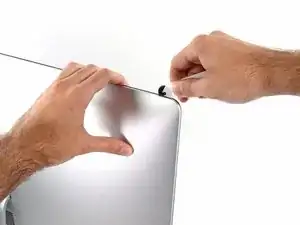

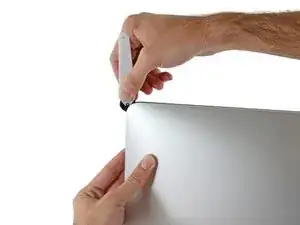

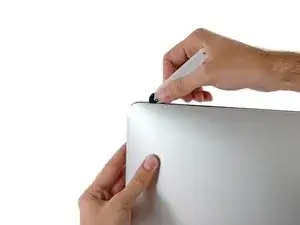

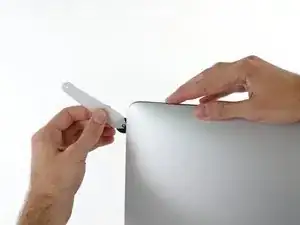

Fahre mit dem Werkzeug um die obere linke Ecke.

Schritt 5

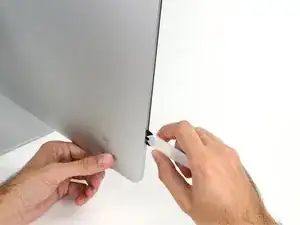

Schneide den Kleber oben links am Display auf.

Schritt 6

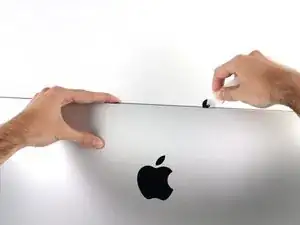

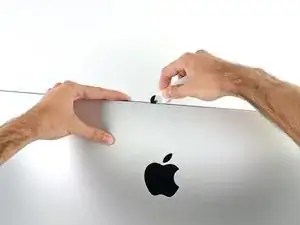

Zerschneide den Kleber weiter an der Oberseite des Displays entlang.
Du solltest mit dem Gerät immer etwas vor- und zurückrollen durch den Teil, den du bereits durchgeschnitten hast, um so viel wie möglich von dem Kleber zu lösen.

Schritt 7

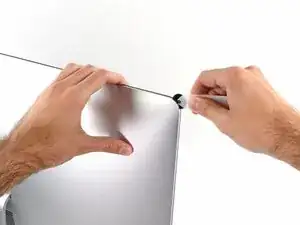

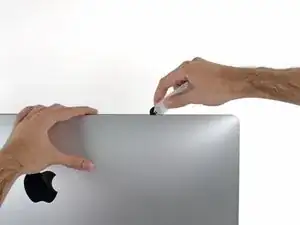

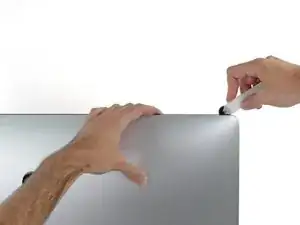

Schiebe das Werkzeug nun um die obere rechte Ecke des Displays.

Schritt 8

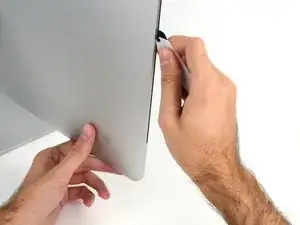

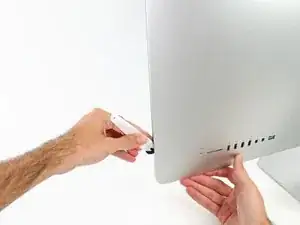

Fahre mit dem Werkzeug an der rechten Displayseite entlang nach unten.

Schritt 9

Schneide den Rest des Klebers an der rechten Seite des Displays bis ganz nach unten durch.
Jetzt solltest du das Werkzeug noch einmal zurück um das gesamte Display schieben, um so viel wie möglich von dem Kleber zu lösen.

Schritt 10

Das Öffnungswerkzeug hat schon den größten Teil der Arbeit erledigt, jedoch klebt der Bildschirm immer noch etwas am Gehäuse. Eine Plastikkarte ist nötig, um noch den letzten Rest an Kleber zu lösen.
Lege den iMac mit dem Bildschirm nach oben auf einen Tisch.

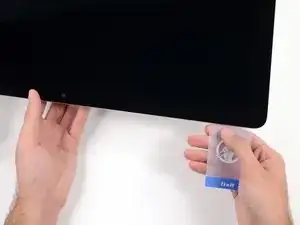

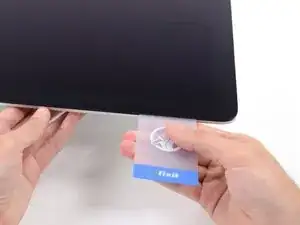

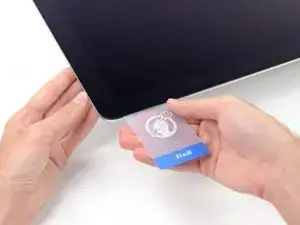

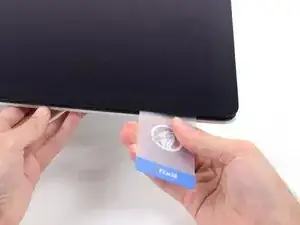

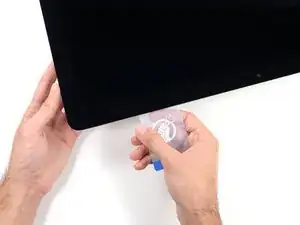

Beginne an der oberen rechten Ecke des iMacs und schiebe eine Plastikkarte zwischen Display und Gehäuse.
Sei vorsichtig und stelle sicher, dass du die Karten nicht weiter als 9,5 mm in den iMac steckst. Es besteht sonst die Gefahr, dass Komponenten im Inneren beschädigt werden.

9.5mm in the rest of the world

Tal Glazer - 22/01/21

Schritt 11

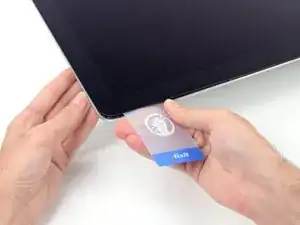

Verdrehe die Plastikkarte leicht, um den Abstand zwischen Bildschirm und Gehäuse zu vergrößern. Trenne allen Kleber in der Nähe der Ecke auf.
Zu viel Kraft kann das Display zerbrechen. Arbeite vorsichtig. Versuche nicht, den Spalt mehr als 6 mm breit zu machen.

Which is around 6.5mm

Tal Glazer - 22/01/21

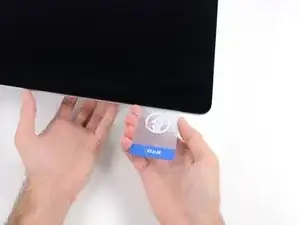

Schritt 12

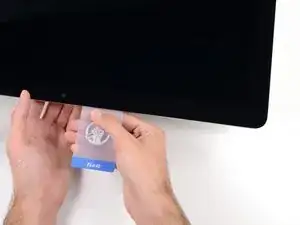

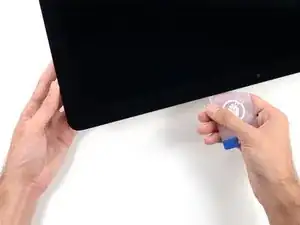

Schiebe die Karte in Richtung der Bildschirmmitte, um den Rest des Klebers an der rechten Ecke durchzutrennen.
Höre vor der iSight Kamera auf, den Kleber durchzutrennen. Ansonsten besteht die Gefahr, sie zu beschädigen.

Schritt 13

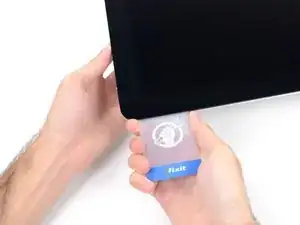

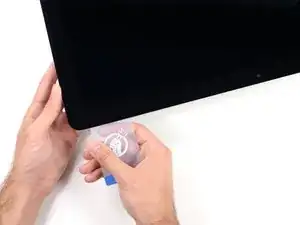

Schiebe die Karte zurück in die obere rechte Ecke des Bildschirms und lasse sie dort stecken, um zu verhindern, dass der Kleber den Bildschirm wieder festklebt.

Schritt 14

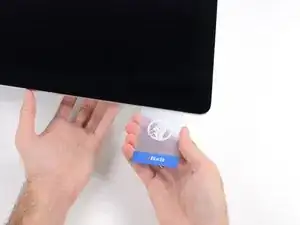

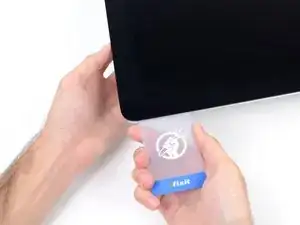

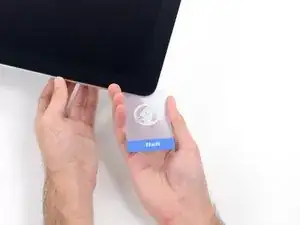

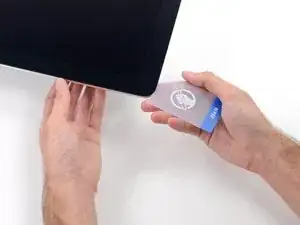

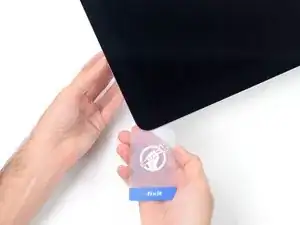

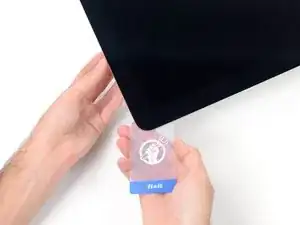

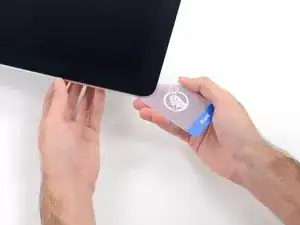

Schiebe eine zweite Karte zwischen Bildschirm und Gehäuse an der oberen linken Ecke des iMac.

Schritt 15

Drehe die Karte leicht nach oben, um den Abstand zwischen Bildschirm und Gehäuse zu vergrößern.
Genau wie an der anderen Seite, bewege die Karte nur langsam, damit der Kleber genügend Zeit hat, um sich zu lösen, und das Glas nicht überbeansprucht wird.

Schritt 16

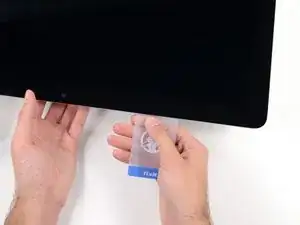

Schiebe die Plastikkarte zur Mitte hin.
Halte vor der iSight Kamera an, damit sie nicht beschädigt wird.

Schritt 17

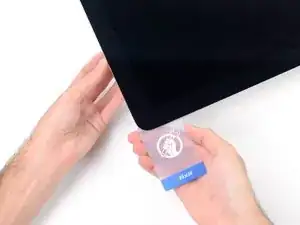

Schiebe die Karte wieder an die obere, linke Ecke und lasse sie dort stecken.

Schritt 18

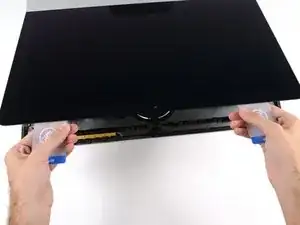

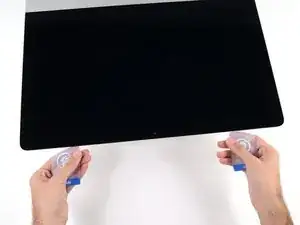

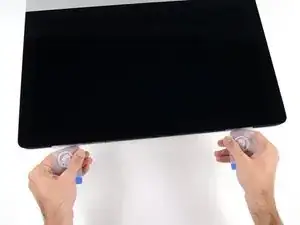

Setze die beiden Karten, wie im Bild gezeigt, in die Ecken ein und fange an, diese leicht zu drehen, um den Abstand zwischen Gehäuse und Bildschirm zu vergrößern.
Wenn Teile des Bildschirms sich nicht zu lösen scheinen, dann nimm eine weitere Karte, um in diesen Bereichen den Kleber ein weiteres Mal durchzutrennen.
Beginne, die obere Seite des Bildschirms nach oben vom Rahmen zu heben.
Hebe den Bildschirm nur einige Zentimeter an. Er ist immer noch mit dem Logic Board des iMacs mit Kabeln verbunden.

Schritt 19

Hebe das Display soweit hoch, um leichten Zugang zum Verbinder zu haben. Hebe es aber nicht zu hoch (höchstens 20 cm), damit die Kabel nicht zu sehr angespannt und die Verbinder nicht zu sehr belastet werden.
Halte das Display mit einer Hand fest und löse mit der anderen Hand das Kabel der Stromversorgung des Displays.

It was difficult to remove this connection. I ended up having to gently pull-up vertically a little on the wire side to unsnap it about 1mm and then horizontally wiggle it out.

delacrj2 - 22/12/17

I had a difficult time removing this connection. I had to lift the wire-side about 1mm before it unsnapped and then carefully wiggle it out horizontally.

delacrj2 - 22/12/17

Can this cable be replaced? I am worried mine is damaged. I have no display after the screen fell and stressed the display flex cables following an SSD upgrade.

Jeremy Brainard - 19/04/19

This step should be done with extreme caution and care, as this step 19 is not described in great detail (sorry, author).

The first (most outward) cable will slide out by gently pulling it by its tabs. The second (inner) cable is more tricky, as the locking lever must be moved backward first, before gently pulling backward on the cable connector. The angled tweezers are useful here, to help lift that locking lever, because fingers are too big for this.

Ernst -

be VERY careful and SLOW...take your time. These displays crack VERY easily when removing and they'll spider web on you. I've done probably 20 or so of these and cracked 3 being super careful.....ugh.

Faslane -

I found the best way to unplug this display power cable was to use my right hand, and the fingernails of my index finger and thumb to grab the ends of the tabs on either side of the connector, squeeze, and pull the connector out gently.

Phil McInnis -

Schritt 20

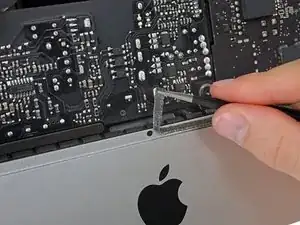

Halte das Display weiterhin mit einer Hand fest und klappe den metallenen Sicherungsbügel am Displaydatenkabel hoch.
Ziehe das Displaydatenkabel vorsichtig aus seinem Sockel auf dem Logic Board.
Achte darauf, dass du den Verbinder des Displaydatenkabels gerade aus seinem Sockel ziehst. Halte ihn dabei parallel zur Platine, damit er nicht beschädigt wird.

Cannot seem to find a replacement cable for this, as I suspect mine is damaged. Can’t even find a part number. Anyone know what it might be?

Jeremy Brainard - 19/04/19

https://www.amazon.com/gp/product/B08TTL...

That's the part I ordered for mine and it seems to work ok. I did make a point of contacting the seller and advising them of my requirement and they ensured I got the right part and it matches the description of the link. Bear in mind I bear no responsibility if yours does not work since I am just sharing what I did and what I ordered. Thanks.

Jim Stanford -

I also need that cable.

cameronjpu - 24/03/20

It's a little difficult to tell... but looking at the connection to the logic board on the video data cable, are the pins faced up or down?

On the display, same question since it appears you have to "twist" the cable during the reconnection step.

Jim Stanford - 09/05/22

For this particular cable, take a good look before pulling on anything. Plug is locked on its socket with a bracket. You can lift this bracket by holding the small, flat black plastic handle that is attached to it. If you're struggling to grab it, use the end of the pizza roller handle to lift it, or the tweezers. Cable then comes off by pulling parallel to the main board.

Froggy Manny -

Schritt 21

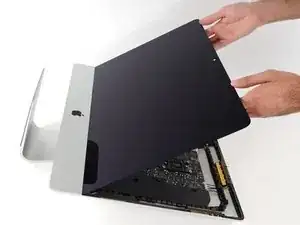

Hebe das Display an, bis es fast rechtwinklig steht.
Es gibt immer noch einen Klebestreifen an der unteren Kante des Dispkays, der das Display wie eine Art Scharnier mit dem Gehäuse verbindet. Klappe das Display einige Male auf und zu, um den Kleber zu lösen.

Schritt 22

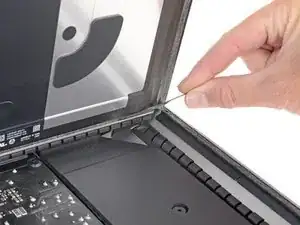

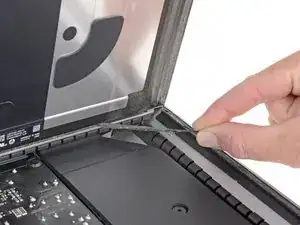

Trenne, falls nötig, eventuelle übrige Klebestellen am unteren Klebestreifen mit einer Plastikkarte auf.

The bottom adhesive strips have small tags at a 90 degree angle that can be used as handles to strip them out at this point. https://d3nevzfk7ii3be.cloudfront.net/ig...

Dom - 05/09/20

Schritt 23

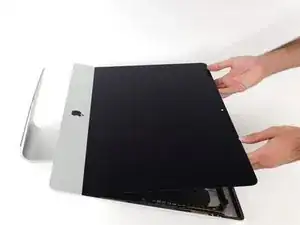

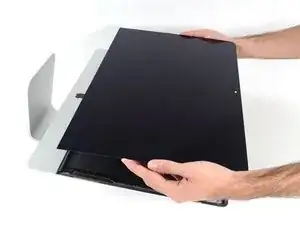

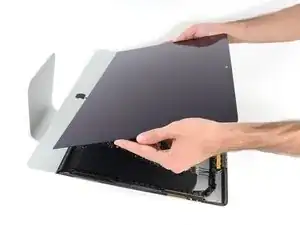

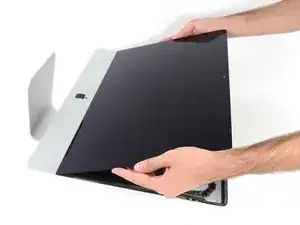

Hebe den Bildschirm aus dem Rahmen nach oben und entferne ihn anschließend aus dem iMac.
Möglicherweise musst du an einer Seite anfangen, den Bildschirm langsam anzuheben, um den Rest des Klebebandes zu lösen.
Sei vorsichtig bei der Handhabung des Bildschirms. Er ist groß, schwer und aus Glas.
Nachdem der Kleber durchschnitten worden ist, kann er nicht mehr zu Verkleben des Displays verwendet werden. Folge dieser Anleitung, um nach der Reparatur die Klebestreifen zu ersetzen, welche das Display am rückseitigen Gehäuse befestigen.

Schritt 24

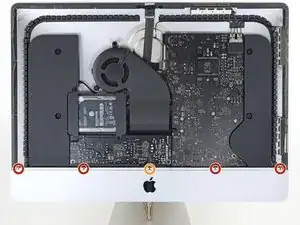

Entferne die folgenden Kreuzschlitzschrauben, mit denen die untere Halterung befestigt ist:
Vier 3,2 mm Schrauben
Eine 1,7 mm Schraube
Möglicherweise musst du die Display-Schutzfolie an der Unterkante des Gehäuses abziehen, um an die Schrauben heranzukommen.

These screws are VERY small and very easy to lose. Ideally you use a magnetized screw driver to help here.

Charlie Nancarrow -

Schritt 25

Entferne die untere Halterung (auch "Kinnriemen" genannt) aus dem iMac-Gehäuse.

The 'chin strap' is very easily bent, which makes it difficult to put the very small screws back in place.

Charlie Nancarrow -

Questa staffa a cosa serve ?

Nicola Demetrio -

Non rimetterlo che cosa comporta?

Nicola Demetrio -

Schritt 26

Entferne folgende Torx T10 Schrauben welche die Festplattenhalterungen am iMac befestigen:
Zwei 21 mm Schrauben
Eine 9 mm Schraube
Eine 27 mm Schraube

At step 26, when reassembling, it's super easy to over-tighten the 9mm screw and strip the brass ferrule out of its hole in the plastic bracket (%#*@).

roberttrevellyan - 19/09/17

Mine has 4 different length screws, the two red colored 21mm screws in this guide are actually two differ lengths

anonymous 523 - 19/10/20

Mi imac does not have a HDrive whats the steps to follow?

Charlie - 05/02/21

buongiorno, l'imac del 2019, non monta alcuna ssd, ma monta una m2 direttamente sulla scheda madre!

pertanto nella guida andrebbe aggiunto il cavo sata con sensore temperatura da aggiungere sulla scheda madre, per poter collegare un nuovo hd ssd altrimenti rimarrete come me bloccati con un imac aperto e non assemblato, in attesa di ricevere il cavo acquistato su internet da amazon o terze parti.

vi consiglio inoltre di aggiungere una foto reale del ò'imac 2019 nella guida in cui manca l'ssd, renderà subito la problematica che avranno in molti!

Donato Altomare -

Schritt 27

Entferne die linke und die rechte Festplattenhalterung vom iMac.

Schritt 28

Bei den nächsten Schritten musst du mit deinen Händen in der Nähe der offenliegenden Oberfläche der Netzteilplatine arbeiten. Berühre keinesfalls die Oberfläche der Netzplatine oder eine der offenen Lötstellen. Du riskierst bei Berührung einen elektrischen Schlag von den vielen großen Kondensatoren auf der Platine .
Drücke abwechselnd mit der Spudgerspitze an jeder Seite des Kabelsteckers der Einschalttaste und lasse ihn so allmählich aus seinem Anschluss herauswandern.

Schritt 29

Drücke abwechselnd mit der Spudgerspitze an jeder Seite des Steckers am Kabel der Netzteilsteuerung und lasse ihn allmählich aus seinem Anschluss herauswandern.

Schritt 30

Entferne die beiden 7,2 mm Torx T8 Schrauben, mit denen das Netzteil am Rückgehäuse befestigt ist.

Schritt 31

Wenn du am Netzteil arbeitest, sei sehr vorsichtig und berühre nicht die Anschlüsse der Kondensatoren oder offene Lötstellen auf der Rückseite des Netzteils. Fasse die Platine nur an den Kanten an.
Kippe das Netzteil nach vorne.

Schritt 32

Ziehe das Netzteil ein wenig nach oben und aus dem Rückgehäuse heraus.
Drehe das Netzteil gegen den Uhrzeigersinn, hebe die rechte Seite dabei etwa 2,5 cm höher an als die linke.

Schritt 33

Schiebe das Netzteil nach rechts, um die Schraubenpfosten am Rückgehäuse freizulegen.

Schritt 34

Rücke das Netzteil nach vorne und hole es aus seiner Vertiefung im Rückgehäuse heraus.
Versuche noch nicht, das Netzteil ganz vom iMac zu entfernen, es ist immer noch am Logic Board angeschlossen.

Schritt 35

Sei sehr vorsichtig und berühre nicht die Anschlüsse der Kondensatoren oder offene Lötstellen auf der Rückseite des Netzteils. Fasse die Platine nur an den Kanten an.
Lasse keine der offenen Lötstellen mit einer Metallfläche in Berührung kommen, das könnte einen Kurzschluss verursachen.

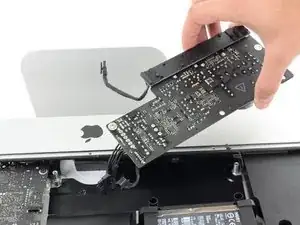

Drehe das Netzteil herum, um an den Gleichstromanschluss hinter dem Logic Board zu gelangen.
Um das Kabel abzutrennen, musst du die Verriegelung auf der Rückseite des Steckers, hinter dem Logic Board, drücken, dann kannst du den Stecker gerade herausziehen.

Schritt 36

Es ist vielleicht einfacher, wenn du den iMac für die folgenden Schritte auf die Rückseite legst.
Drücke die Raste an der Seite des Netzkabelsteckers mit dem flachen Ende des Spudgers nach innen.
Während du die Raste mit dem Spudger gedrückt hältst, kannst du das Netzkabel fassen und den Stecker gerade aus seinem Anschluss herausziehen.

I didn't bother to remover the power supply lead in this stage but simply flippedthe circuit board over onto the lower body of the iMac (NOT placing it directly onto the metal but onto a sheet of plastic)

Fettler -

Schritt 37

Entferne das Netzteil vom iMac.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht.
