iMac Intel 27" 2012-2017 Display Scharnier reparieren

Geschrieben von: mail382

Kommentare: 5

iMac Intel 27" 2012-2017 Display Scharnier reparieren

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

2 Stunden

Einleitung

Befolge die iFixIt-Anweisungen, um deinen iMac zu zerlegen. Du musst den Lüfter, das Mainboard und das Netzteil entfernen, um an die defekten Scharniere zu gelangen.

Schritt 1

Das Scharnier

Schritt 2

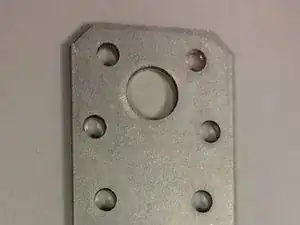

Sei kreativ und suche nach einer passenden Metallplatte. In meinem Beispiel haben die Löcher schon den richtigen Abstand. Falls du nichts Passendes findest, musst du die Löcher im richtigen Abstand in die Metallplatte bohren.

Hallo, wie groß ist denn der richtige Abstand der Bohrungen? Das wäre enorm hilfreich zu wissen - Danke vorab!

Benjamin Orgis - 26/02/20

Hallo, gibt es dazu Infos wie goß diese Metallplatte inkl. Bohrabstand sein soll? Vielen Dank im Voraus!

Markus - 26/09/20

Markus das ist ein gängiges Winkelblech wie du es im Baumarkt findest, hier hat der Abstand zufällig gepasst

habe ich nicht mehr gemessen, zur Not Loch kurz unter Borhständer etwas vergrößern. Gruß Jürgen

mail382 - 26/09/20

Distance between the center is exactly 20mm. I made it from a iron angle bought in OBI for a few cents - type OWIM HG04541, its iron angle with both sides 40x40mm and 3 holes on each side angle.

Roman - 21/12/20

Schritt 3

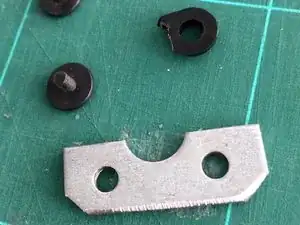

Hier siehst du die defekte Plastikkappe und die dazugehörigen Schrauben, darunter die selbstgemachte Metallplatte.

¿Podrías por favor indicar el calibre de los agujeros y la distan cia que hay entre ellos? Es para intentar fabricar la pieza antes de meterme en el “fregao” de abrir el Imac…. Gracias

Diego Ochoa Ochoa -
