iPad 2 Wi-Fi EMC 2560 Front Panel Klebestreifen ersetzen

Geschrieben von: Sam Goldheart
  • Kommentare: 13
iPad 2 Wi-Fi EMC 2560 Front Panel Klebestreifen ersetzen

Schwierigkeitsgrad

Mittel

Schritte

14

Zeitaufwand

Keine Schätzung

Einleitung

Hier wird gezeigt, wie du die Klebestreifen an deinem iPad nach erfolgreicher Reparatur ersetzen kannst.

Bevor du damit anfängst, Klebestreifen abzulösen and anzukleben, musst du dafür sorgen, dass die Oberflächen sowohl auf dem Front Panel als auch auf dem Rückgehäuse sauber sind. Schabe eventuelle Klebereste mit einem Spudger ab, reinige dann mit einem Papiertuch und Alkohol oder einem geigneten Mittel.

Es ist empfehlenswert, die Schutzstreifen auf den Klebestreifen erst unmittelbar vor dem Gebrauch einzeln abzuziehen..

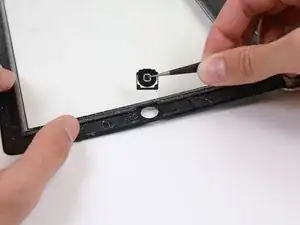

  1. J3NRrBjpVP5g6244
    J3NRrBjpVP5g6244
    JFjTVWZHZOVKIbJH
    GxlGYWdAr1EkX1o2

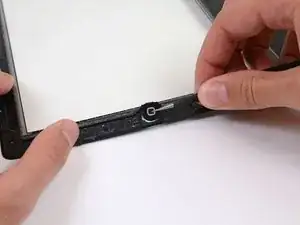

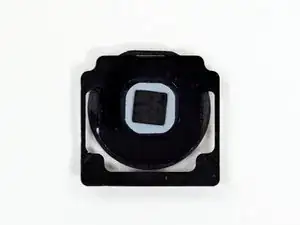

    • Nimm den Home Button vorsichtig mit einer Pinzette auf.

    • Setze den Home Button vorsichtig in die runde Öffnung an der Frontscheibe unten ein.

    • Die genaue Ausrichtung des Home Button siehst du im dritten Bild. Achte darauf, dass die Rückseite des Home Button nach oben liegt und der gerade Teil des inneren Kreises auf dem Home Button in Richtung Oberkante zeigt.

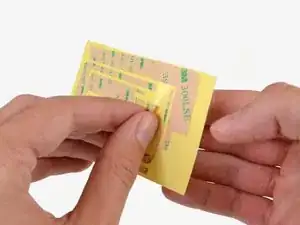

  2. XvIMyNaHl2oShE1P
    XvIMyNaHl2oShE1P
    LIBYUoLNiINmDUQV

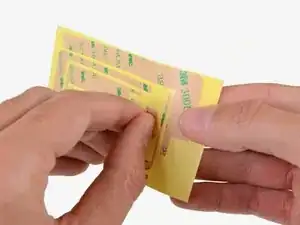

    • Die beiden kleinen trapezförmigen Klebestreifen mit der Einbuchtung sind für das Verkleben der Halterung des Home Button am Front Panel vorgesehen.

    • Löse vorsichtig den ersten trapezförmigen Klebestreifen ab.

    I ordered the IPAD 2 BATTERY KIT (IF110-014-3 ). does this come with this adhesive strips?

    GeloXtian Abapo -

    Yes the iPad 2 battery kit includes everything you need, including the adhesive. The strips may look slightly different than the ones shown in this guide, but they will work the same. If you are only replacing the battery, you won’t need to remove or replace the home button, so ignore the home button bracket steps of this guide.

    Sam Goldheart -

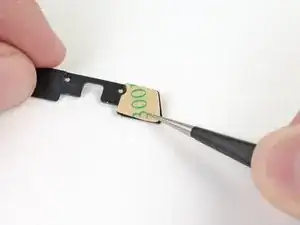

  3. L5QOvFn3WM4GPVBe
    L5QOvFn3WM4GPVBe
    5VLS4FNZGRMwevXr

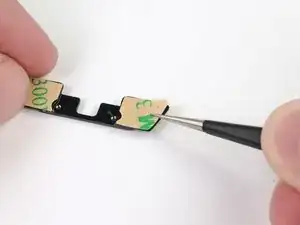

    • Setze den ersten trapezförmigen Klebestreifen mit einer Pinzette auf die entsprechende Seite der Halterung für den Home Button. Achte dabei auf die korrekte Ausrichtung.

    • Achte daruf, den Klebestreifen genau mit der Kante der Halterung auszurichten.

    • Wiederhole diesen Vorgang für den zweiten trapezförmigen Klebestreifen.

  4. b6FfjmISPJGkZ1Tj

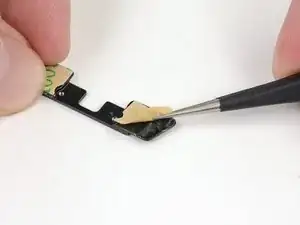

    • Fasse die Ecke eines der Klebestreifen auf der Halterung mit einer Pinzette.

    • Hebe die braunen Schutzabdeckung auf der Rückseite des Klebestreifens hoch und ziehe sie ab, um das durchsichtige Klebeband freizulegen.

    • Wiederhole diesen Vorgang für den zweiten Klebestreifen.

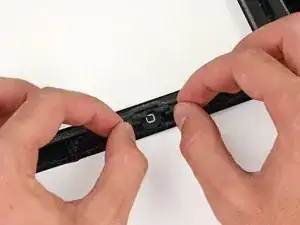

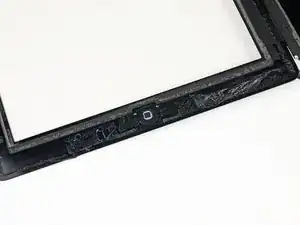

  5. slm1jWPdb5CBWANF
    slm1jWPdb5CBWANF
    hjcwAiR1bfD2FEVV

    • Setze vorsichtig die Halterung des Home Buttons über den Home Button.

    • Achte darauf, dass die Halterung mit dem unteren Rand des Digitizers abschließt.

    Make sure the home button mounting bracket has a parallel gap of 1-2 mm from the bottom of the digitizer. This will ensure that the mounting bracket makes contact with the home contact pins.

    John -

  6. rJlcWSoqH3jgUNkX
    rJlcWSoqH3jgUNkX
    t4sSdfxXnrFDxCxL

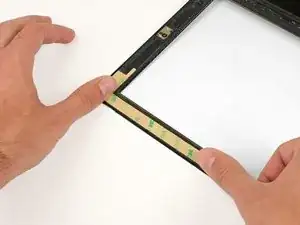

    • In den folgenden Schritten werden die restlichen Stücke des Klebebands auf dem Front Panel platziert.

    • Löse noch nicht die braunen Schutzstreifen von der Rückseite der Klebestreifen.

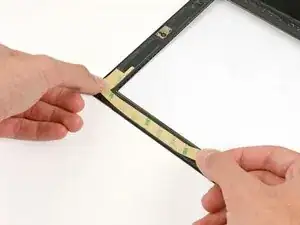

    • Setze den größten L-förmigen Klebestreifen auf die linke obere Ecke des Front Panels.

    • Glätte den Streifen von der Mitte her aus, achte dabei daruf, dass sich keine Luftblasen zwischen Klebestreifen und Front Panel bilden.

  7. RtjVtcJSRkPdmEfV
    RtjVtcJSRkPdmEfV
    bcuZkeTEDpX3XsfA

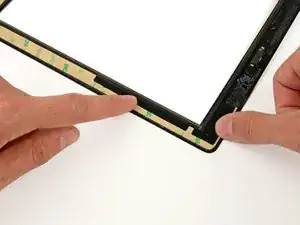

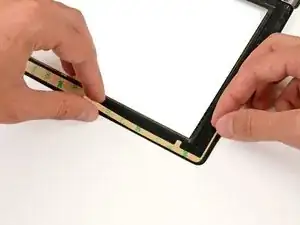

    • Setze den dünnsten L-förmigen Klebestreifen auf die linke untere Ecke des Front Panels.

  8. ELOKlaIXH3L2bwCx
    ELOKlaIXH3L2bwCx
    RoogRSsPZpMMGfAQ

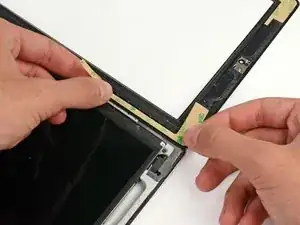

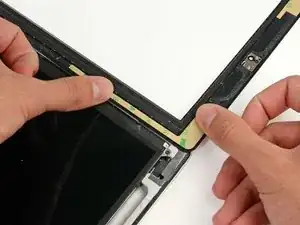

    • Setze den verbliebenen dünnen L-förmigen Klebestreifen auf die rechte obere Ecke des Front Panels, in der Nähe der Halterung für die Kamera.

    This is the third to last "L" shaped strip - it's the fatter one, without any diagonal cuts to it (used in the following steps)

    Courtney -

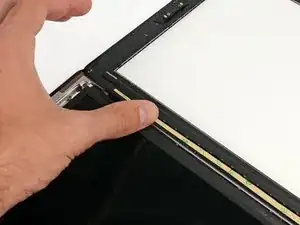

  9. T6RiFUEadVdl3Ib2
    T6RiFUEadVdl3Ib2
    ndfF1itIuBITioh2

    • Setze den geraden Klebestreifen auf die rechte Seite des Front Panels.

    • Wenn du das Digitizerkabel schon befestigt hast, musst du dich darunter/darum herum arbeiten, um diesen Klebestreifen anzubringen.

    I had already reattached the digitizer cable so I used an Exacto knife to trim the adhesive around the cable…worked like a charm.

    Lawrence Lee -

  10. BJGYZgGVZsCvOIuI
    BJGYZgGVZsCvOIuI
    jqjXeEoVX11Z2BL5

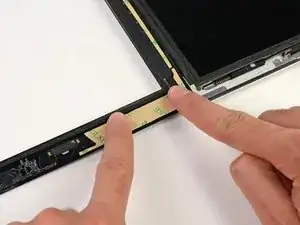

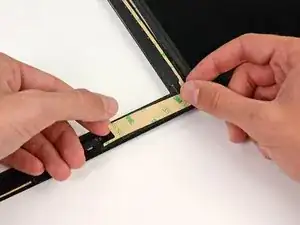

    • Setze den letzten L-förmigen Klebestreifen auf die untere rechte Ecke des Front Panels.

    hi, i had my front panel connecting strip torn during repair… what can i do??

    Shahzaib Qureshi -

    i had my ipad 2 front panel connecting strip torn down during repair…

    plz tell me the solution

    Shahzaib Qureshi -

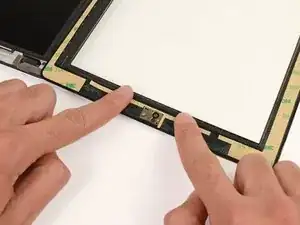

  11. NT4FpPgoQQKWlNME
    NT4FpPgoQQKWlNME
    THsGURYatZ3ZLH1N

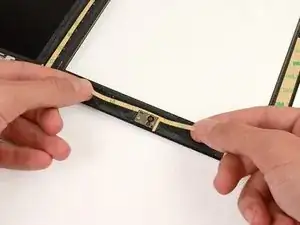

    • Lege den dünnen T-förmigen Klebestreifen zwischen die untere Kante des inneren Rahmens des Front Panel und der Halterung für die Kamera. Die längere Seite sollte bündig zum inneren Rahmen sein.

    I believe this should go above the bracket. There is no metal to adhere to between the LCD and the camera.

    Doug Hoderny -

    Yes, this is definitely the wrong way up. The adhesive strip should run along the outside edge on the screen.

    giff -

    This image needs to be removed. Messed up a couple following this.

    It is definitely upside down.

    Deja Vu -

    This strip is upside down. I followed these instructions and the top of my digitizer is loose now and doesn't stay down in the bezel. I have to buy more strips and do everything over.

    Tim Banks -

    No. Everything is showed correctly. This strip doesn't have to glue to metal, there are plastic spacers for it at the top of the LCD.

    If you afraid the glass will be loose of the bezel then you can cut two thin stripes of another two sided tape and attach them to the bezel's plastic as an extra option.

    KSE -

  12. WCOGperr2KD3vhJG
    WCOGperr2KD3vhJG
    5D5AQQQVrSqPi3Li

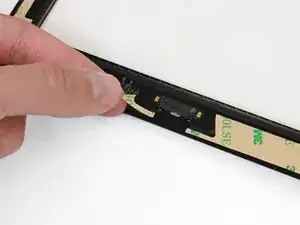

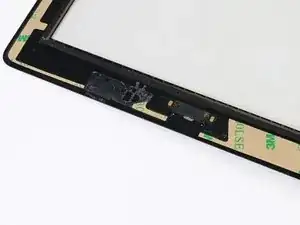

    • Setze den kleinen hakenförmigen Klebestreifen unter die linke Seite der Halterung des Home Buttons.

  13. YPNlmQr1PfLSqOfg
    YPNlmQr1PfLSqOfg
    gNQDZ1p2vYwycGtx

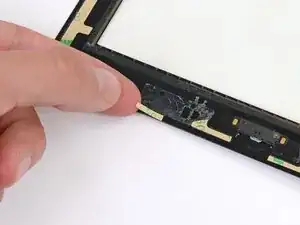

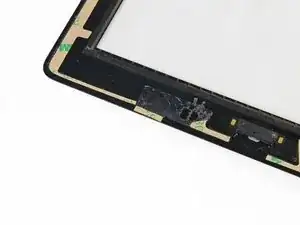

    • Lege den letzten kleinen rechteckigen Klebestreifen links neben den hakenförmigen Klebestreifen, direkt rechts neben den dünnen L-förmigen Klebestreifen und bündig zur Unterkante des Front Panels.

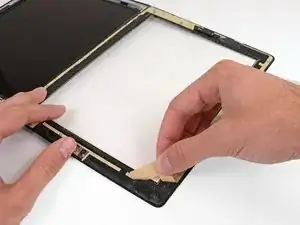

  14. mxFOn6qYHYgibYuD
    mxFOn6qYHYgibYuD
    1qlaFRw4qCHKuZwd

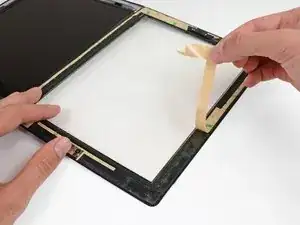

    • Prüfe noch einmal, ob alle Klebestreifen in der korrekten Position und Ausrichtung liegen, bevor du die Schutzabdeckungen abziehst.

    • Ziehe die die braunen Abdeckungen von allen Klebestreifen.

    • Einige der Aufkleber sind ziemlich klein, es verlangt eventuell etwas Geduld, um die Schutzabdeckungen abzuziehen.

Tinte & Feder

Sam Goldheart

Mitglied seit: 19/10/12

457712 Reputation

Ein Kommentar

Unfortunately, as of my order shipped on 5/30/2019, this guide is obsolete. The new strips are in clear semi-rigid carrier, with transparent blue backing, The new adhesive strips:

There are now only four strips of adhesive, die cut to different shapes which are completely unlike those shown in this guide - two long, unwieldy strips that run the full length of each side and wrap partway onto the top & bottom, a third strip that wraps around the front-facing camera at the top (with no applicable instructions I put it on backward so it doesn’t fit the side strips), and a fourth little bitty strip  with a half-arrowhead, about 5/8”/17mm long, that doesn’t come close to filling the 1-1/2”/4 cm gap between the home button and the right-side strip, but I stuck it on anyway,

As a result, these instructions are no longer relevant. Sorry Sam’s great effort is no longer useful.

scottmillett -
