iPad 3 4G Antennenanschlüsse ersetzen

Geschrieben von: Brett Hartt
  • Kommentare: 3
iPad 3 4G Antennenanschlüsse ersetzen

Schwierigkeitsgrad

Mittel

Schritte

2

Zeitaufwand

Keine Schätzung

Einleitung

  1. QGeKlkePwJ25aUqB

    • Entferne die sieben Schrauben, mit denen das Logic Board am hinteren Aluminium-Panel befestigt ist.

    • Sechs 2,1mm Kreuzschlitzschrauben

    • Eine 2,5mm Kreuzschlitzschraube

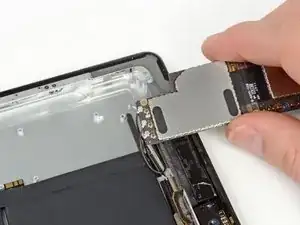

  2. sTQealg4Srk5GxlF

    • Klappe das Logic Board um und behalte dabei Kabel im Blick, die eingeklemmt werden könnten.

    • Entferne die drei Antennenanschlüsse aus ihren Buchsen auf dem Logic Board mit der Spitze eines Spudgers.

    I know the middle connector goes to the left antenna. Where do the other two go?

    Anticept -

    Looking this pic, the left cable goes to the right antena and the right one to the middle antena (or whatever is there) under the front camera

    Maratech -

    Right antenna, left antenna, GPS

    Malcolm Stevens -
