iPad 4 GSM Klebestreifen Austausch ( vorhandenes Front Panel)

Geschrieben von: Andrew Optimus Goldheart
  • Kommentare: 3
iPad 4 GSM Klebestreifen Austausch ( vorhandenes Front Panel)

Schwierigkeitsgrad

Mittel

Schritte

15

Zeitaufwand

Keine Schätzung

Einleitung

Ersetze mit Hilfe dieser Anleitung die Klebestreifen nach der Reparatur und verschliesse so wieder dein iPad 4.

Gilt nur für schon VORHANDENE Front Panel Einheiten.

  1. ZPQQMpqt14TVyw5J

    • Entferne die 2,1 mm Krezschlitzschrauben, welche die Home Button Steuerplatine an der Home Button Halterung befestigen.

    I have just replaced the adhesive on an iPad 4 and did not need to remove and replace the home button. There seemed no reason to remove the button because the adhesive strips did not encroach on the button mount. Removing adhesive is aided by rubbing it with iso propyl alcohol (rubbing alcohol) after striping back the plastic film that covers it. It would be nice if the adhesive would come away with the plastic film but this does not happen even with gentle heat. If you use shart instruments to remove the adhesive its very easy to damage the underlying paint.

    geoffrey -

  2. cnDhnDxm5AoyWgkx
    cnDhnDxm5AoyWgkx
    GksMCvacY3LqUBfS

    • Keile das flache Ende eines Plastic Opening Tools zwischen die rechte Seite der Home Button Steuerplatine und die Home Button Halterung.

    • Drücke das Plastic Opening Tool nach unten, um den Kleber, der die Home Button Steuerplatine befestigt, von der Home Button Halterung wegzuhebeln.

    • Wiederhole den Vorhang, um den Kleber unterhalb der linken Seite der Home Button Steuerplantine zu entfernen.

  3. APPmmuFU6lNVHRjW

    • Hebe die Home Button Steuerplatine an und entferne sie von der Home Button Halterung.

  4. kEDHO5nokS3SiNGG
    kEDHO5nokS3SiNGG
    lbeciRc6j4NoaBaT

    • Verwende das flache Ende eines Spudgers, um den alten Kleber von der linken unteren Ecke der Front Panel Einheit zu kratzen.

    • Falls notwendig, löse den alten Kleber mit einer Pinzette.

  5. uZLZsEAUyVrKfIQ4
    uZLZsEAUyVrKfIQ4
    gVOJPjjnEidfnZ5r

    • Lege die Home Button Steuerplatine vorsichtig oben auf der Home Button Halterung auf.

    • Achte darauf, dass sich die Home Button Steuerplatine in einer Linie mit der Unterseite der Home Button Halterung befindet.

  6. wgNjgfAEByNeXLlS

    • Drehe die zwei 2,1 mm Kreuzschlitzschrauben zurück in die Home Button Steuerplatine, um es an der Home Button Halterung festzumachen.

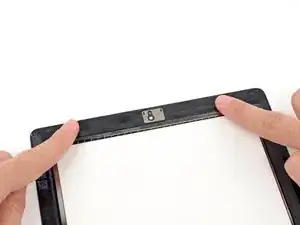

  7. tQmoJIhPHBxIZAe4
    tQmoJIhPHBxIZAe4
    ApUASXBNpagVEYtq
    YHhlYnxxGjkdglRO

    • Bei den nächsten Schritten platzierst du die übriggebliebenen Kleberstücke auf dem Front Panel.

    • Löse die durchsichtigen Rückseiten der Streifen ab noch nicht.

    • Platziere die brückenförmigen Klebestreifen zwischen dem oberen Rand des Front Panel Innenrahmens und der Kamerahalterung.

    • Glätte den Streifen von der Mitte heraus und achte darauf, dass sich keine Luftblasen mehr zwischen dem Streifen und dem Front Panel befinden.

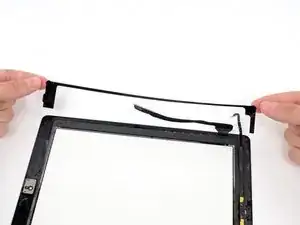

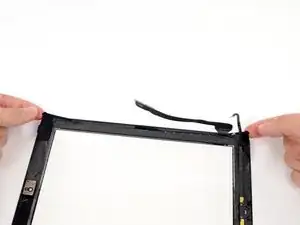

  8. bbmlqBe1fTuZcYde
    bbmlqBe1fTuZcYde
    DcPDJMNRSB2Zkf5Z

    • Platziere den verlängerten C-förmigen Klebestreifen auf der rechten Seite auf dem Front Panel.

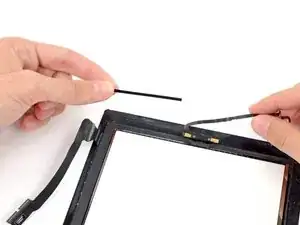

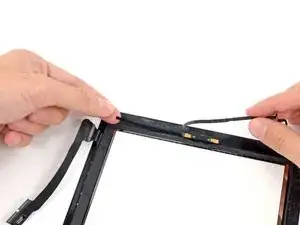

  9. AfZcavt4PMdXsuUC
    AfZcavt4PMdXsuUC
    IFg1PUV1NvFusDeL

    • Es ist empfehlenswert, das Home Button Flachbandkabel zur Seite zu legen, während du den nächsten Klebestreifen auflegst.

    • Lege den geraden, mittellangen Klebestreifen auf der unteren rechten Seite des Front Panels auf, unterhalb des Home Button Flachkabels.

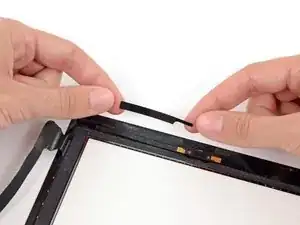

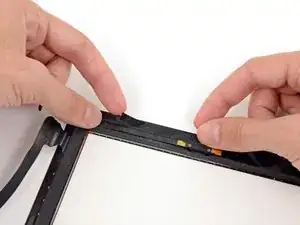

  10. OGFLakRFf3MSoxO3
    OGFLakRFf3MSoxO3
    oJF22FR6wIFgqQZS

    • Lege den rechteckigen Klebestreifen auf die untere rechte Ecke des Front Panels auf.

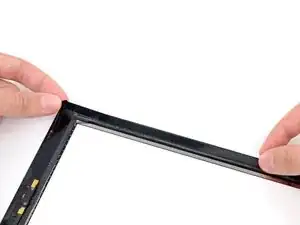

  11. rFssYDZ1VfsAsEqq
    rFssYDZ1VfsAsEqq
    XOYZnZlMZ6Vb2nZ3

    • Lege den langen L-förmigen Klebestreifen auf der unteren linken Ecke des Front Panels auf.

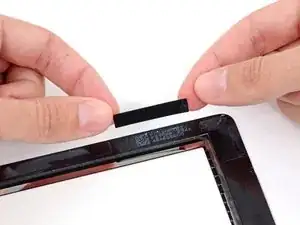

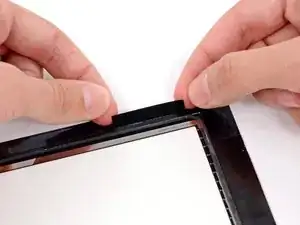

  12. tinonCpKTAZWemOG
    tinonCpKTAZWemOG
    lg2G6mY2HklC2gRJ

    • Plaziere den kurzen rechteckigen Klebestreifen an der oberen linken Seite des Front Panels.

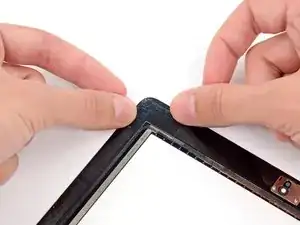

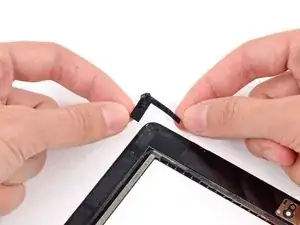

  13. pmdstkq5WvEOpsYU
    pmdstkq5WvEOpsYU
    EDHMJ56VVdHFqQdd

    • Lege den letzten, kurzen L-förmigen Klebestreifen auf der oberen linken Ecke des Front Panels auf.

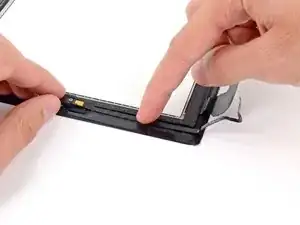

  14. uxnCXvmrCyuZY2Ht
    uxnCXvmrCyuZY2Ht
    fcCABgTkxChIVYme

    • Löse die durchsichtige Rückseite des Klebestreifens direkt unterhalb des Home Button Flachbandkabels mithilfe einer Pinzette ab.

    • Lege das Home Button Flachbandkabel auf den Klebestreifen und glätte das Kabel von der Mitte heraus. Achte darauf, dass sich keine Luftblasen mehr zwischen dem Streifen und dem Front Panel befinden.

    • Löse die durchsichtige Rückseite der Streifen noch nicht ab.

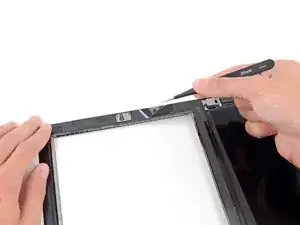

  15. BkV2fgHVxInheOMx

    • Verwende ein trockenes Mikrofasertuch, um das LCD und die Innenseite des Front Panel Glases zu reinigen. Um Staub zu entfernen, kann Druckluft oder ein Luftkompressor verwendet werden.

    • Löse die durchsichtige Rückseite von jedem der Klebestreifen mit einer Pinzette ab.

    • Lege auf Front Panel auf das iPad und gib darauf acht, dass es in der Kunststoffeinfassung liegt und dass kein Schmutz oder Fingerabdrücke zwischen Glas und LCD sind.

    • Um einen guten Verschluss zu gewärleisten, lege das iPad umgekehrt auf einen gepolsterten Umschlag oder ein Tuch und lege einen Stapel Bpcher darauf, um den Bildschirm nach unten zu drücken. Lasse die Konstruktion für ein paar Stunden so liegen, bevor du das iPad benutzt.

    Just anted to remind everyone to connect all your cables BEFORE sticking the screen down!!

    Eric Viitala -

    …before attaching the LCD, in fact.

    To go a step further in caution, leave the backing on the adhesive strips, attach all the cables (and replace the tape over them if you like), making sure all of the motherboard screws are in place. Then lay the LCD on top (without screwing it down), lay the glass on top of that, and TEST. Make sure you have full LCD and digitizer function. If not, do a hard reset and test again. If still not, dismantle everything and re-check the cables—they should be fully inserted (usually the white line should not show at all), with their latches down and no sharp crimps. It’s surprising how small a change in digitizer insertion can make a black screen suddenly function just fine.

    Bonnie Baxter -

Abschluss

Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
