iPad Mini Wi-Fi Logic Board austauschen

Geschrieben von: Sam Goldheart
  • Kommentare: 141
iPad Mini Wi-Fi Logic Board austauschen

Schwierigkeitsgrad

Sehr schwierig

Schritte

123

Zeitaufwand

1 - 3 Stunden

Einleitung

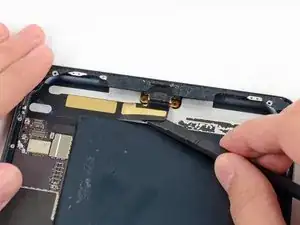

Diese Anleitung zeigt dir, wie du das Logic Board und den Lightninganschluss austauschen kannst. Der Lightninganschluss ist am Logic Board verlötet und beide müssen als eine Einheit ausgewechselt werden.

  1. PFpjwVSYrnq3JQap
    PFpjwVSYrnq3JQap
    RFsyoneYVYQDPSht

    • Wir empfehlen die Mikrowelle vor dem Gebrauch zu reinigen, da sonst Essensreste oder Ähnliches am iOpener hängenbleiben können.

    • Lege den iOpener in die Mitte der Mikrowelle.

    • Für sich drehende Mikrowellen: Stelle sicher, dass der Teller sich drehen kann. Wenn der iOpener hängenbleibt kann er überhitzen und sogar Feuer fangen.

    I didn't find this to be as hard as I had built it up in my mind to be; HOWEVER, saying that I need to say years ago I was the local Nokia service center in my town. But many years ago right after they got rid of analog times. Yeah. A classic installer/repairer mistake when starting something they haven't fixed or installed before is picking up the instructions, flipping through them; maybe even reading a section that is new-then tossing the instructions over the shoulder. "I got this." This usually comes right before something major gets broke. And I can tell you when you try to do it yourself and then mess it up horribly then take it to the repair shop. Well we called that "I can do it myself" syndrome and charged extra to put back together what they brought in in the box. Now knowing all this - I can't stress this enough because I am stupid, stupid, stupid. COVER YOUR SCREEN IN CLEAR BOXING TAPE AND READ ALL THE INSTRUCTION BELOW THROUGH TO THE END BEFORE EVEN ATTEMPTING THIS FIX. Take my advise.

    windizy -

    I didn't have an iOpener, so I used a wheat type heat bag. If you do this though, make sure you put a layer of plastic between your Mac and the bag, or you'll get condensation in places you don't want it.

    Martin Gray -

    I started out using the iOpener but switched to my wife's hairdryer. A heat gun or hair dryer proved to be much more convenient and is a time saviour. You can heat more and the glue becomes more fluid make the next steps with the opening picks much easier

    Jan Van Puymbroeck -

    I know this is obvious, but backup your iPad with iTunes before you start. I'd also turn off your passcode if you have one.

    Laurie Higgins -

    Ther first time you heat up the iOpener for this repair when its room temperature I had to heat it up for more than 30 seconds. I remember I had to heat it up for around 45 seconds. However, after that when you need to reheat it again during the repair 30 seconds will be enough.

    Yousef Ghalib -

    I used the wheat bag in a sensor microwave heating up to 65-70 deg C (155 def F).

    ian cheong -

    Get yourself a cherry pit bean bag the size of your iPad. Heat it, put the iPad on it for 3 to 5 minutes or so, reheat the cherry pit bean bag, again put your iPad on it. Then heat the iOpener and start working. The cherry pit bean bag will have to be reheated several times, but it will soften the adhesive so you have less problems with the iOpener

    Tim Feyaerts -

    The heating can be done very effectively (and quickly) with 3d printer heated bed. Make sure the bed is clean. Set the temperature to 60c, (130f ) and put the ipad face down for +/- 10 minutes. Repeat as needed throughout the “gentle prying” stages.

    polleyphony -

    The iOpener did not work at all for me.

    I had to use a heat gun and bring the edges of the case up to ~200 degrees (used an infrared thermometer to measure) before the glue would weaken. This obviously superheated the metal frame, so I also had to wear gloves to handle the phone while prying the back off with the included picks.

    Mike Jeanette -

    Repair instructions worked like a charm. Had to be patient with the iOpener and getting the screen off. I tried repeatedly without success until shifting the suction cup a bit to the left side where perhaps the glue had loosened up a bit more.

    Kyle -

    The iOpener, in my opinion, is of no help. Many warnings to say “don’t warm it too much”, but the glue doesn’t melt if not warm enough. As a result, a complete waste of time and energy. In addition, too much liquid in it, so it doesn’t lay on the device on a sufficient surface. I took a hairdryer and it worked much much better.

    laurentvidu -

    I used an immersion bath to heat this to 180F and applied it to the device until the outside temperature of the opener read 150F with an IR thermometer. Removing the screen took very little force with this method.

    breadandbits -

    My experience. I was replacing the screen which had been cracked and a little shattered in some places. The iopener is pretty much useless, so was the suction cup. The suction cup would probably be more useful if I was doing something besides the screen. Also you probably want the clean the screen before using it so it can get good suction. I used a hair dryer on high for a couple of minutes at a time (someone on this tread suggested that). I used my exacto knife and a razor blade to get into the adhesive. First the exacto to get the initial cut, then the razor blade to go a little deeper. Could have probably just used the razor blade, but the exacto has a little more finesse. I got the razor blade in and a little under the glass then I used the picks to wedge in. I didn’t want to risk anything using the razor blade too much. Used tape to keep the shattered glass together.

    trebor65 -

    My experience pt2

    Fortunately the shattering was mostly on the edges and most of it had adhesive on the back so it stuck together. Just take your time and work your way around following the guide to get the screen off. Have some goof off or goo be gone to clean the frame when putting the new glass on or putting the existing one back. (someone suggested that also, very good idea). Be careful of the LCD (you should know that). The cable on my LCD was pretty tight, so I propped it up while taking the cable cover off and when I put it back on I did the same thing. I just put a bottle on the battery and leaned the back of the LCD on that while attaching the cables and putting the screws back on the cover. Also be careful with the home button and the bracket on the back of it. I had enough old adhesive on left on the bracket that it stuck back to the new glass fine. So far only 12 hours in, so we will see how that holds up when the kids get at it.

    trebor65 -

    Another alternative if you do not have the iopener is to use a bed time hotwater bottle. Do not over fill it though. Just put enough hot water in to support the phone while you work around the adhesive.

    I use both the hot water bottle and iopener together on Samsung's. It makes life easier

    gazza667 -

    I followed the directions and heated my iOpener for 30 seconds in a 1000 watt microwave, and it came out at 160 degrees F, as verified by a infrared thermometer. This allowed me to separate the last bit of the back of my Samsung S8, which was already coming off due to a swollen battery (hence the reason for the repair).

    Dennis -

    Hallo,habe den Akku erfolgreich getauscht.Doch seitdem gibt es bei Telefonaten eine Rückkopplung für den anrufenden.Bei mir ist alles normal.Woran liegt das?Mfg

    Manu R -

    If you follow these instructions, you will crack your screen like I did. Heating the iOpener for 30 seconds, using it to melt glue, then waiting 10 minutes to reheat is useless. The iOpener can be used to maybe warm the glue on whatever side you aren’t working on. You need a hairdryer and/or a heat gun to melt the glue and separate the glass from the iPad.

    Anyone want to buy an old iPad with broken glass and a dead battery?

    mpulliam -

    Not everybody has a microwave. You should provide a target temperature for the iOpener and instructions for a conventional oven, or pot of warm water, or whatever. Although I will probably use a heat gun …

    Esmond Pitt -

    Three times heating opener and no luck. Tried pressing down gently on opener with a towel, and the opener broke. Wondering if I now replace table mats, fancy table cloth, etc. or will this stuff wash out.

    Not impressed so far. Maybe the hair dryer next.

    doug -

    I support the comments about the iOpener. Everyone has a hair drier, FHS, so get a cheap IR thermometer (£18) and blow heat until the area is 60+ deg C. Still takes w while, and getting the screen off is v scary, but just add more heat if you feel resistance.

    The rest of the kit is good, esp the magnetic screwdrivers.

    Richard O'Brien -

    No, everyone does not have a hairdryer. Some of us don’t even have hair. Thank goodness I already had an IR thermometer, though.

    nin10doh -

    #### WARNUNG WENN MINIMALSTER SPRUNG IM DISPLAY IST FUNKTIONERT DAS NICHT!!! ######

    Hatte einen winzigen, minimalen Sprung im Display. Ich dachte es könnte gehen, weil der Sprung “abgeschlossen” war. Er hat in einer Ecke ein winzige Glasteil rausgeschnitten. NEIN! Geht nicht. Habe alles mit viel Geduld dem iOpener und einem Föhn erhitzt. Es ist trotzdem sofort über das komplette Display zersprungen…

    T z -

    I’ve started with iOpener but changed very quickly to a heatgun. That was more efficient.

    Mizzoo, s.r.o. -

    I could not get the iOpener hot enough to melt the glue on my ipad 6. I heated for 45 seconds once and it was boiling and it still never worked. Thank goodness contributors mentioned using a hair dryer. Using an 1700w hair dryer on high did the trick to get the screen off. Still took some time and the case got pretty hot but be patient. It took twice as long and a lot more patience to get the battery out.

    Randal Haufler -

    I have an Ipad with touch screen issue, if i replace this part it should be Ok?

    janderson martin -

    WARNING - DO NOT MICROWAVE ON A METAL MICROWAVE RACK

    The metal microwave rack can heat up and melt through the iOpener cover letting the contents leak out.

    Not a big issue for me as I have a heat gun and used that instead.

    Run Up A Tree -

    I opened my iPad with the iOpener. Be patient! It may take quite a bit longer to it the iOpener in the microwave than it says in the guide. My microwave can only do 800W and I had to put the iOpener in several times (maybe a total of 90-120 seconds). I recommend that you have the transparent side up an watch the bag carefully. As long a the bag doesn't bloat up and the liquid doesn't start bubbling you should be fine. But I recommend to take the iO out from time to time to check it. (More comments in Step 6.)

    marcelflueeler -

    I gave upon the I opener and used a hairdryer. (Fixed an iPad 6)

    Tom Weber -

    iPad mini gen5. I used the iOpener. My microwave is 1200w with carousel. 30 sec got the iOpener to 155ºF. For the 2nd heating, after 10 minutes sitting, the temp was still around 125º so I only cooked it for 15 sec. Not enough increase so +5 sec more which me to 165-170ºF. This should be considered ballpark info because who knows the real output of the various microwaves and the quality of the IR tool used to determine temp.

    To successfully open my iPad mini I applied the iOpener twice to the left edge and twice to bottom. & once to R edge. Using the suction cup was difficult for me (I'm in my 70's so my hands don't work too well anymore). I had trouble holding the guitar pick and slipping them in (at an downward angle). In the end, sliding my thumbnail along the edge opened it very slightly and allowed the pick to get into the gap. I marked the ends of all my picks with a sharpie pen for the recommended 2mm insertion to avoid going in too deep. To get the screen open it took me approx 1 hour.

    jharrison -

  2. ylYXoFMbBeXNAIyj

    • Erhitze den iOpener für dreißig Sekunden.

    • Im Verlauf der Reparatur kühlt sich der iOpener wieder ab. Erhitze ihn dann noch einmal für dreißig Sekunden.

    • Achte darauf, den iOpener während der Reparatur nicht zu überhitzen. Eine Überhitzung bringt den iOpener möglicherweise zum Platzen.

    • Berühre niemals den iOpener, falls er aufgeschwollen aussieht.

    • Falls der iOpener in der Mitte immer noch zu heiß ist, um ihn anzufassen, dann benutze ihn weiter, bis er ein wenig herunter gekühlt ist, bevor du ihn erneut erhitzt. Ein ordnungsgemäß erhitzter iOpener sollte für bis zu 10 Minuten warm bleiben.

    I had to heat mine up for more than 30 seconds. After 30 seconds on high it was only warm. It had to keep trying different times and checking it until it got hot. I think the initial time that I put it in for was over a minute.

    whale13 -

    DO NOT USE IN NON ROTATING MICROWAVE! It will pop a hole. I had it in for 45 seconds the first time. It wasn't very hot inside and I saw it started to leak on the paper towel I put under it. Just a fair bit of advice. I think I will just stick with the heat gun. Loud but useful.

    Alex Jackson -

    I heated mine up for 30 seconds, tested, then again for 30 seconds. It felt adequately hot. Leaving it on the left side, per the instruction, for a minute did not loosen the adhesive. I ended up pulling the suction cup hard enough to shadder the old screen. Moral of the story, I don't think it gets hot enough safely to have an affect.

    Travis Dixon -

    There is a clear problem here with the heating part using the iopener things....no details are given. Whoever is testing them needs to make it clear - What temperature does it need to be? And for which phone models, because they differ in what's needed. It's only £10-15 for a laser guided temp sensor unit, and the designers/repairers should have one of those already for doing these kinds of repairs. Explaining half a repair, is worse than not explaining at all :-(

    assortedrubbish -

    All phones/devices differ it’s unrealistic and unsafe to put a exact time/temperature needed to soften the adhesive. It’s really quite simple you warm the device evenly and in a controlled manner just enough to enable pry tools and picks to begin separating. Best tool in my opinion but again this is because I have experience is a hot plate and heat gun both of which are used at nearly the lowest settings and I can handle flat palming the plate for almost 10 seconds I leave the device to conduct heat until approx it’s about 110 at most 120 ish this will be plenty to soften all the adhesive if any problem areas I use heat gun while prying. Again you need go slowly and learn with a throw away phone

    Greg Latta -

    I used a hot water bottle, works well as it covers the whole screen and stays hot for longer.

    dave -

    If I may suggest include your microwave wattage so people can get an idea on time for there own

    Patrick Storey -

    I agree with this.

    Jarl Friis -

    I ended up using a hair dryer. That iOpener thing took forever.

    mark fitzgerald -

    30 seconds sure isn’t cutting it… 45 didn’t get the screen of my iPad air 2 to budge either… even after resting on the ipad for 4 minutes.

    60 seconds in the microwave, the iOpener burst.

    I’ll get a new one and try once more with heating it 45 seconds and repeat that for 30 minutes like others have said here. If that doesn’t work it’ll have to be the heat gun.

    K

    Karl Marble -

    I can’t recommend the microwave. If the the iOpener becomes too hot, it bursts. Better put the opener in cooking water. Dry it and use it. Instead of an iOpener you can use hot/cool packs as well.

    Bernhard Keim -

    Great idea with using the heat packs. I will try that next time. Thank you

    Collins -

    Trust the directions! I forgot and left it in the Microwave too long and after 1 minute I had Mt Vesuvius - the iOpener burst and spewed the goodies out. The problem is, the Digitizer can be damaged by a hot air gun, so I had to tough out and remove the glue the hard way. I made it … with lots of patience! Tough lesson.

    Larry Bennett -

    I also used a hairdryer. I used it on the low setting and I cut a piece of carboard to protect the rest of the screen. The iFixit tool and method is vert tedious and very time consuming in comparison. With the hairdryer method you can literally have the display apart in a few minutes. Using your other hand nearby the area you are heating it should be very hot but not enough to burn your hand. You only have to heat metal part of case near glass edge. If you have a cellular model then you need to be very careful because the black antenna area is plastic. So less heat and work your way up in adding heat just enough to separate around the area but not so much you melt the plastic!

    Fixrights -

    iOpener was the worst part of the kit. Followed directions for :30 in microwave and took 4 trips to the microwave to loosen adhesive on left side of home button. I thought I was figuring it out and it was working well… even set a timer to wait 10 minutes between heating it up. Was on the right side and was on my 12th heat up when it exploded in the microwave. My only tip is that if you set it clear side up, as soon as you see any bubbles or boiling in the liquid, STOP! If you put a pot holder over the iOpener and press slightly to make good surface contact, that seemed to help. I finished heating with a “Corn Sack” that held heat better than the provided iOpener.

    digital_only -

    Mon iopener n'a pas tenu une réparation. Je ne vous conseille pas ce produit

    Berard Romain -

    Bonjour,

    Nous sommes désolés que votre réparation ne se soit pas déroulée comme prévu. Il se peut que le produit était défectueux. Veuillez contacter notre service client support@ifixit.com (boutique américaine) ou eustore@ifixit.com (boutique européenne) en décrivant ce qui s’est passé.

    Claire Miesch -

    Readers looking for temperature advice might check the comments of the previous instruction, as there are more there. I used an immersion bath to heat this to 180F and applied it to the device until the outside temperature of the opener read 150F with an IR thermometer. Removing the screen took very little force with this method.

    breadandbits -

    Thank you for posting some actual temperatures. I have a heat gun with a very fine self-temperature regulation setting capability.

    I will set it for 150-180 F, and use that to soften the adhesive.

    G Trieste -

    Get a heat gun.

    alesha adamson -

    I followed the directions and heated my iOpener for 30 seconds in a 1000 watt microwave, and it came out at 160 degrees F, as verified by a infrared thermometer. A second heating about 15 minutes later in the micro and it came out at 190 degrees F. Plenty hot enough to soften the adhesive for removing the back on my S8. Based on the comments above I think people just need to use more patience.

    Dennis -

    I used various time settings. It got very hot. It would soften the glue but not a whole lot. If my screen had been intact and I was replacing something that was not a digitizer, it may have worked. A broken screen makes the process significantly more difficult. I ended up breaking the home button cable. Good bye TouchID…

    cvela90 -

    After reading previous comments I didn't even use the i-opener. Used the heatgun ( hairdryer ) which works great for me. Maybe I was lucky as this is my first attempt at replacing a cellphone battery. Motoz 3

    Collins -

    It appeared 30 seconds were not enough, so I heated it more, by 5 seconds at a time until I got the right temperature about 70 degrees Celsius (measured with infrared pistol) to get the screen heated up to 60 C, the best for softening the glue. But the heat was quickly dissipating by the big aluminum back cover, so the best I got in 2 minutes of applying iOpener was around 45 C, which made the procedure difficult and having risk of breaking the screen. So I eventually abandoned iOpener and user a hot air gun with precise temperature setup. I set it to 90 C, which allowed me to open my iPad quickly and safely.

    Sergey Kofanov -

    I, too, ended up using a hot air gun. I’ve done earlier versions of iPad before but the adhesive used on this IPad 5 A1822 was particularly difficult to remove.

    Also, while the suction cup worked great when the glass is in tact, any cracks in the glass make the suction cup useless.

    manningrl -

    You need to remember here are different sizes of microwaves. I had the same issue.

    Heating on a smaller unit I used 45-60 seconds. That worked but was time comsuming

    William Draheim -

  3. Q3OPkaQyxV6cdnx3

    • Halte den iOpener an einem der flachen Enden und vermeide die heiße Mitte, während du ihn aus der Mikrowelle nimmst.

    • Der Beutel wird sehr heiß, sei vorsichtig beim Gebrauch. Lege dir am besten einen Topflappen bereit.

    I did this repair. I used a hair dryer, I think it works better: gets very hot fast.

    Cobus de Beer -

    I did too, you get far more control and no expense on fancy equipment.

    Billinski -

    Readers looking for temperature advice might check the comments of the previous instruction, as there are more there. I used an immersion bath to heat this to 180F and applied it to the device until the outside temperature of the opener read 150F with an IR thermometer. Removing the screen took very little force with this method. I don’t know how much microwaves vary in heating consistency with these pads, but knowing how inconsistent the temperature of a bowl of plain rice gets in my microwave, I wasn’t interested in even trying to use it for this.

    breadandbits -

    I used an electric griddle set to the lowest setting. It seemed to work very well.

    John -

    I vote for the hair dryer. The other methods work too but if you aren’t having any luck, switch to the hair dryer. While holding the iPad in my hand, I found that I am aiming the dryer at my finger at the same time and it gauges how hot it is. I stop when my finger can’t take it - maybe five seconds up close. Repeat as needed like I did.

    Robin -

    This thing melts when placed up side down in the microwave…

    Mark -

    If the maximum temperature for this iOpener is lower than the gadget glue minimum temperature, this device does not make sense.
    I think the maximum temperature for this iOpener is below 100⁰C and most gadget glue minimum temperature is higher than 100⁰C. So the iOpener is useless for many opening steps in repair guides. But who knows because temperature range is not specified for this iOpener.

    Jarl Friis -

  4. 2Nj3CEcEUHn2EtLQ
    2Nj3CEcEUHn2EtLQ
    lgRIBJjmHo2vTdda

    • Solltest du keine Mikrowelle haben oder benutzen wollen, folge diesem Schritt, um den iOpener in kochendem Wasser zu erhitzen.

    • Fülle einen Topf oder eine tiefe Pfanne mit ausreichend Wasser, um den iOpener komplett damit bedecken zu können.

    • Erhitze das Wasser (ohne den iOpener) bis es kocht. Schalte die Wärmezufuhr (Platte) aus.

    • Lege den iOpener für etwa 2-3 Minuten in das heiße Wasser. Stelle sicher, dass der iOpener komplett mit Wasser bedeckt ist.

    • Nimm den iOpener mit einer Küchenzange aus dem Wasser heraus.

    • Trockne den iOpener gründlich mit einem Küchen- oder Handtuch ab.

    • Der iOpener speichert die Hitze, und ist daher sehr heiß. Sei vorsichtig, und halte den iOpener nur an den Endlaschen, nicht in der Mitte.

    • Der iOpener kann jetzt verwendet werden. Solltest du den iOpener erneut erwärmen müssen, erhitze das Wasser nochmal bis zum Siedepunkt, schalte die Wärmezufuhr aus, und lege den iOpener wieder für 2-3 Minuten vollständig in das Wasser.

    What do I do if I don’t have a iopener?

    alexdelarge103@gmail.com -

    Use a hair dryer

    Edited To the max -

    2 or 3 cups Rice in a sock, heat for about 2 minutes. But, I recommend the iopener.

    Robert Garcia -

    When boiling in water you can put the iopener in a ziplock to keep it dry.

    Robert Garcia -

  5. cbHhknNQZuH52rXR
    cbHhknNQZuH52rXR
    fxTQqMPurYGyRJx1
    RVcvcMZjrVloNAUQ

    • Wenn das Glas am Display zerbrochen ist, musst du weitere Schäden vermeiden und die Gefahr von Verletzungen verringern, indem du die Scheibe mit Klebeband sicherst.

    • Lege überlappende Streifen von durchsichtigem Klebeband über die Scheibe, bis alles bedeckt ist.

    • Dieses Verfahren hält die Glasscherben zusammen, und sorgt für eine gewisse Stabilität, wenn du das Display heraushebelst.

    • Folge der restlichen Anleitung so genau wie möglich. Wenn das Glas allerdings einmal zerbrochen ist, ist es wahrscheinlich, dass es während der Reparatur weiter zerbricht, und du musst unter Umständen einen Metallspatel benutzen, um das Glas herauszuholen.

    • Ziehe eine Schutzbrille auf, um deine Augen zu schützen, und passe auf, dass du das LCD nicht beschädigst.

    In case of broken glass, here are some hints:

    - I prefer 3M "3350" tape; a metalized polypropylene tape with an acrylic adhesive. It's a very thin, silvery HVAC tape, not your standard duct tape.

    - Test your tape to make sure it sticks really well to the glass.

    - Use isopropyl alcohol on a paper towel to remove fingerprints and other dirt to help the tape stick to the screen.

    - Use the widest tape you can find, and apply it evenly, without trapping bubbles, without crinkles: This greatly improves your chance of success with the suction cup later.

    - Cut tape pieces long enough and go over the (rounded) edge; afterwards carefully run a scalpel alongside the edge (between bezel and glass) to trim off any excess.

    - Don't overlap edges of the tape: butt-join them instead.

    - If needed: repeat in other direction.

    - If needed: Cut square piece of tape (size of suction cup) and place it where you want to lift the glass, so that the suction cup doesn't cover any butt-joins.

    Good luck, you brave person!

    volty -

    This is the second broken screen I’ve fixed. Overlapped package tape carefully stuck to the glass and trimmed to the edges will contain most of the shards. I found that a hair dryer works for softening the glue. After getting under an edge with the suction cup I carefully followed the opening sequence using a combination of plastic picks and a single edge razor blade to get under the small pieces. It was slow going with lots of reheating with the dryer (about 45 minutes), but the taped glass came off without glass everywhere.

    Bill Roughen -

  6. JTXNMU2mRHaO3VHM

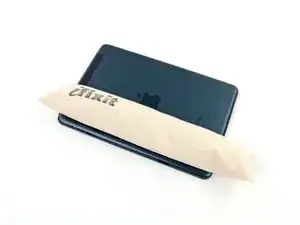

    • Fasse den iOpener an seinen Laschen an und lege ihn auf die Seite des iPad links von der Home Button Einheit.

    • Lasse ihn dort fünf Minuten, um den Kleber unter dem Glas aufzuweichen.

    I worked at it for over 2 hours before deciding to microwave the opener for 45 seconds at a time. That seemed to do the trick.

    jaromhyde -

  7. IcDren6BTpiUttKB
    IcDren6BTpiUttKB
    DK4YJPomRE1DXANh
    GGV46hLdgsrtBdqP

    • Setze einen Saugnapf in die Mitte der erwärmten Seite.

    • Achte daruf, dass der Saugnapf gut sitzt, um sich gut festzusaugen.

    • Halte das iPad mit einer Hand fest und ziehe am Saugnapf, so dass das Frontglas sich leicht vom rückseitigen Gehäuse trennt.

    • Achte darauf, dass das Glas nur soweit angehoben wird, um ein Plektrum einschieben zu können - mehr könnte dazu führen, das das Glas bricht.

    This step is totally pointless if you have a shattered screen. The suction cup is rendered useless. Any tips on what to do if you can't get any suction due to a shattered screen?

    robloomis -

    just pick out the glass shards if it is cracked that bad you are better off scrapping the digitizer

    Ethan Chow -

    for shattered screens I cover the screen with tape. I find packing tape works best for me.

    George -

  8. xdR4G2kpVpmVoWFx
    xdR4G2kpVpmVoWFx
    xQTLcgMQh4MZbtco
    shpcxsgNSc4GTuCR

    • Schiebe, während du das Glas mit dem Saugnapf nach oben ziehst, die Spitze eines Plektrums in den Spalt zwischen Glas und Gehäuse.

    • Schiebe das Plektrum nicht weiter als die schwarze Blende auf dem Display hinein. Wenn du es zu tief hineinschiebst, könntest du das LCD beschädigen.

    • Löse den Saugnapf mit Hilfe der kleinen Plastiknoppe und entferne ihn vom Display.

    you have to pull up on the suction cup harder than you might be comfortable with!

    jfaulks1 -

    thanks jfaulks1 (I did not copy and paste lol)

    iliketrains kid -

  9. hnTrXWSgZRITDQGT

    • Erwärme den iOpener und lege ihn wieder auf.

    • Achte darauf den iOpener nicht zu sehr zu erhitzen. Warte mindestens zehn Minuten bis du den iOpener wieder erwärmst.

    • Lasse ihn einige Minuten auf dem linken Rand des iPad liegen.

  10. 1SNJmJ5QLCHNmoxD
    1SNJmJ5QLCHNmoxD
    Zo2QMtHXIHdcI25K
    GZmWxlRfQKsDBOLg

    • Setze ein zweites Plektrum neben das erste und schiebe es entlang des Randes des iPads, wobei sich der Kleber darunter löst.

    • Wenn du während dieses Vorgangs einen größeren Widerstand gegen die Plektren unter dem Glas spürst, dann halte an und erwärme den Bereich an dem du gerade arbeitest. Zu viel Druck könnte das Glas zerbrechen.

  11. MQQJILRkA6hCIHSF
    MQQJILRkA6hCIHSF
    yRCgTHJxv2gvmPMr
    3xSoO5ID1OKpK6Xg

    • Schiebe das Plektrum weiter die Kante des Displays entlang, um alle Klebeverbindungen zu lösen.

    • Wenn das Plektrum im Klebstoff festklebt, dann "rolle" es weiter die Kante entlang und trenne so die Verbindung.

  12. J2NyCSdkLdbXkWes
    J2NyCSdkLdbXkWes
    PLGWXbvQRMKqINgh
    Wo1Blkhkt3LIsDY1

    • Nimm das erste Plektrum an und schiebe es am iPad nach oben.

    • Erschrick nicht, wenn du die Spitze des Plektrums durch die Glasscheibe sehen kannst, ziehe das Plektrum nur ein Stückchen zurück. Meistens ist alles in Ordnung, versuche trotzdem das zu vermeiden, es könnte nämlich etwas Kleber direkt auf das LCD kommen und das ist schwierig zu entfernen.

  13. FQPGUTFQrYRiZKmU

    • Erwärme den iOpener wieder und lege ihn auf den oberen Rand des iPad über die Frontkamera.

    • Achte darauf den iOpener nicht zu stark zu erhitzen. Warte mindestens zehn Minuten bevor du den iOpener wieder erwärmst.

    • Wenn du einen biegsamen iOpener hast kannst du ihn so legen, dass gleichzeitig die obere linke Ecke und der obere Rand erwärmt wird.

    I left my iOpener on the bezel the entire time I slid picks in. worked great

    jfaulks1 -

  14. lujiMvxormXIDU26
    lujiMvxormXIDU26
    sQQTCde4Q3V1ciNr
    TNmwWFLZURKdolgB

    • Schiebe das Plektrum um die linke obere Ecke des iPad und löse so den Kleber.

    Gezz this is though! Cracked the glass while replacing it.

    Padraic Hoselton -

    :( sad (rip glass lol)

    iliketrains kid -

  15. lJLMG3Ay6yfBPpQf
    lJLMG3Ay6yfBPpQf
    CR6HLmWxJaNTJ4GS
    aU15SLvVAYEmSTNt

    • Schiebe das Plektrum an der Oberkante des iPads weiter und halte erst kurz vor der Kamera an.

    • Auf dem dritten Bild siehst, du wo sich die Frontkamera und ihr Sitz im iPad befinden.

    • Vermeide es das Plektrum über die Frontkamera zu schieben, du könntest dabei die Linse der Kamera mit Klebstoff verunreinigen oder die Kamera beschädigen. Die folgenden Schritte zeigen, wie du am besten Schäden an der Frontkamera vermeidest.

  16. IacYHeoIp1uGLHPB
    IacYHeoIp1uGLHPB
    5SgmAXiQtNxTBMfJ
    gam1PUEfWPvW2Us1

    • Ziehe das Plektrum leicht heraus und schiebe die Spitze vorsichtig über den Bereich mit der Frontkamera and der Oberkante.

  17. FUYufEfbXgIBBEDw
    FUYufEfbXgIBBEDw
    ahvu32nDE2TBE61g
    qxkIkjEgirYs1uh2

    • Lasse das Plektrum kurz nach der Frontkamera stehen.

    • Setze ein zweites Plektrum links von der Kamera ein, an die Stelle wo das erste Plektrum sich gerade befunden hat. Schiebe es zur Ecke zurück, um alle Klebereste zu lösen.

    • Lasse das zweite Plektrum stehen, um so zu vermeiden, dass die linke Ecke wieder verklebt, wenn sie sich abkühlt.

  18. 1Y4Xtw23PQkLFS5B
    1Y4Xtw23PQkLFS5B
    vgvbjXCsI6A4OamX
    n4YSDj5ToMmalJSA

    • Drücke das erste Plektrum etwas tiefer ein und schiebe es von der Kamera weg zur Ecke.

    Shattered my screen pretty bad here, making it so that whenever I continued to move the pick the glass separated and I couldn’t continue moving it. Be VERY gentle moving the pick; almost no force is required.

    Jasper Holden -

  19. xuGYowtmiIbT4YgX

    • Lasse die drei Plektren in den Ecken stehen, um so zu verhindern, dass sich beim Abkühlen wieder das Front Panel verklebt.

    • Erwärme den iOpener wieder und wende ihn auf die letzte lange Seite des iPad an, über den Lautstärkereglern.

  20. sqfAhxUXVyFfkHZe
    sqfAhxUXVyFfkHZe
    INfyKIdLBI2GpZLw

    • Schiebe das rechte obere Plektrum um die Ecke, um die Oberkante des Glases ganz zu lösen.

    • Lasse das Plektrum stehen, um ein Wiederankleben zu verhindern, und benutze für den nächsten Schritt ein neues Plektrum.

  21. TsxjgvU1QIAFFAiZ
    TsxjgvU1QIAFFAiZ
    UQcQY6Dxut2IwkOF
    X1kjp3YqeKPBXU3m

    • Setze ein neues Plektrum daneben und schiebe es zur Mitte der rechten Seite, wobei sich auch hier die Klebeverbindungen lösen.

  22. WuyJRhHOvCltXoIZ
    WuyJRhHOvCltXoIZ
    UexwnTumDH4sHBjN
    64RCwFrV2rHZo5B5

    • Schiebe das Plektrum entlang der rechten Kante nach unten, um die Klebeverbindungen zu lösen.

  23. rCdDXGBXQ6w311va

    • Lasse die Plektren an Ort und Stelle und erwärme wieder den iOpener.

    • Denke daran den iOpener nicht zu stark zu erhitzen, höchstens ein Mal in zehn Minuten.

    • Lege den iOpener auf den Rand mit dem Home Button und lasse ihn dort ein paar Minuten, um den Kleber unter dem Gals aufzuweichen.

  24. vBnWthHm3ZgtlAim
    vBnWthHm3ZgtlAim
    uJUPAUOA1n2sieRs
    CFfkAZsJOLSk2bgo

    • Schieb das linke untere Plektrum um die untere linke Ecke und schneide so den Kleber auf.

    • Lasse das Plektrum auf der Ecke stehen. Trenne nicht weiter auf und entferne nicht das Plektrum.

    • Du musst unter der unteren Blende einige Dinge vermeiden. Sieh dir also das dritte Bild genau an:

    • Antennen

    • Die Vertiefung für den Home Button

    • Das Kabel des Digitizers

    • Die folgenden Schritte zeigen dir, wie und wo du arbeiten musst, um Schäden an den genannten Bauteilen zu vermeiden. Erwärme nur und hebele nur dort, wo angegeben.

  25. rS3EXcDUWtSZCMYN
    rS3EXcDUWtSZCMYN
    1yWedd6EZxNMptpo
    YuQNn5PtjTUqRGDf

    • Lasse das Plektrum aus dem letzten Schritt an seinem Platz stecken und verhindere so das Wiederankleben.

    • Benutze ein neues Plektrum und schneide vorsichtig über die linke Antenne, halte kurz vor dem Home Button an.

    • Schiebe das Plektrum nur von der Außenseite her zur Mitte des iPad und nicht andersherum zur Außenseite hin, denn sonst könntest du die Antenne beschädigen.

    • Wenn du das Plektrum mehr als einmal die Unterkante entlang schieben musst, ziehe es heraus, setzte es wieder außen an und schiebe es zur Mitte hin.

    • Lasse das Plektrum stecken, bevor du zu den nächsten Schritten übergehst.

  26. iNDwARAADDdWXHdJ
    iNDwARAADDdWXHdJ
    UNp1etUebdkVlKSG
    ecvGPRphMxBUHIhR

    • Setze die Spitze eines letzten Plektrums neben das aus dem letzten Schritt und schiebe es unter den Home Button.

    • Höre etwa 3 cm vom rechten Rand entfernt auf, um das Digitizer Kabel nicht zu zerschneiden.

    • Schiebe das Plektrum etwas tiefer ein und arbeite dich wieder zurück zum Home Button.

    • Passe auch hier auf, das Plektrum nur zur Mitte des iPads zu schieben, wenn es ganz eingesetzt ist, du könntest sonst die Antenne unter dem Glas beschädigen.

  27. qDrHeJXOw5C4wGWO

    • Erwärme den iOpener wieder und wende ihn auf die Blende am oberen Rand an.

  28. UbqM2HpuccIer5HZ
    UbqM2HpuccIer5HZ
    SLjWQkyOsoDWdkNJ

    • Sei bei diesem Schritt sehr vorsichtig. Lasse dir Zeit, versichere dich, dass der Klebstoff heiß und weich ist, und dass du ihn wirklich ganz mit dem Plektrum zerschnitten hast. Halte im Zweifelsfall an und erwärme noch ein Mal.

    • An der Oberkante des iPad, gegenüber dem Home Button, müssten noch Plektren an jeder Ecke stecken. Verdrehe sie so, dass sich das Glas sich anhebt und alle vier Kanten gelöst werden.

    • Höre auf zu verdrehen, wenn du stärkeren Widerstand spürst. Lasse die Plektren an ihrem Platz, erwärme den iOpener und wende ihn an den problematischen Stellen erneut an, und schneide dann noch einmal mit dem Plektrum durch.

  29. VYhvMmFvpDTWOtK4
    VYhvMmFvpDTWOtK4
    iWUOi6fVuTVBnB3V

    • Hebe vorsichtig und leicht an, um die Klebeverbindung am unteren Rand zu lösen.

    Really, add a few more pics and a few more picks, see how long and difficult you can make this guide. 26 steps to get the top screen off is ridiculous.

    B. A. Computer Services -

  30. vwplaDO5A41e1FXn
    vwplaDO5A41e1FXn
    FHVgY6qDfwkbrF12

    • Wenn alle Klebeverbindungen getrennt sind, kannst du das Frontglas wie die Seite eines Buches aufklappen. Lege das iPad geöffnet auf die Arbeitsfläche.

    • Wenn du vorhast, deine Front Panel Einheit wiederzuverwenden, musst du die Display-Klebestreifen ersetzen. Folge unserer Anleitung zum Einsetzen von Display-Klebestreifen, um die Display-Klebestreifen einzusetzen und dein Gerät wieder zu verschließen.

    I recommend wearing latex gloves or be sure not to put too many finger prints on the front or back of this front glass when lifting it or completing the remainder of the steps. I made this mistake and upon installing the new LCD and putting the iPad back together I realized that I left a few finger prints on the inside of the front glass. After re-securing the adhesive strips putting the iPad back together there are now unremovable fingerprints visible when the LCD is turned off. Just a recommendation on the gloves or be sure to wipe both sides of the front glass clean before putting all back together.

    Christian Screen -

  31. DBENplxMDlIJqJym
    DBENplxMDlIJqJym
    dKYqaUFUQI6KoldJ
    SuMWOrWAI4au3JJZ

    • Das Gehäuse der Frontkamera klebt möglicherweise am Front Panel fest. Löse es ab und lege es wieder über die Kamera, um sie zu schützen.

    • Bewege das Kameragehäuse wackelnd an einer Kante nach oben, um es von der Klebeverbindung zu befreien und entferne es vom Front Panel.

    • Lege das Gehäuse der Frontkamera in seine Ausbuchtung im Rückgehäuse zurück.

    this didn’t happen to me BUT the glue was still sticking to the top of the glass because one pick had gone OVER the glue and the other under, so I had to pull the glue off and cut it with scissors

    jfaulks1 -

    OK this was glue, it was the tape from step 35!

    jfaulks1 -

  32. dDy3OwMrUbjFFfAR
    dDy3OwMrUbjFFfAR
    5u6dwjujXLDeePwg
    DECBEVviNy1QfvAZ

    • Kleine Stückchen geklebten Schaumstoffs verdecken oben und unten rechts Schrauben, die das LCD am Gehäuse befestigen.

    • Entferne das rechteckige Stückchen Schaumstoff, das die rechte obere Schraube für das LCD verdeckt, mit einer Pinzette.

    • Entferne das dreieckige Stückchen Schaumstoff, das die rechte untere Schraube für das LCD verdeckt.

  33. lbbpyFj4r3ROWoTS
    lbbpyFj4r3ROWoTS
    HYeUEyQGkhqc2XvZ

    • Die Schraube oben links am LCD kann von Klebestreifen vom Front Panel verdeckt sein.

    • Wenn das der Fall ist, musst du den Klebestreifen mit dem flachen Ende des Spudgers ablösen und so die Schraube darunter freilegen.

  34. 1qLSyBAe4V6DOMSi

    • Entferne die vier 3,9 mm Kreuzschlitzschrauben #000, die das LCD am Gehäuse befestigen.

    In my case the 4 screws are not the same. One is 4mm, and 3 of 3.5mm, or better 2 x 3.5mm and one 3.45mm. I put the longest one at the left edge at left of the LCD flat cable.

    mitja

    Mitja Jankovic -

    Hi Mitja. I just checked the measurements with an electronic digital caliper. I got 3.9 mm for all four screws. Are you sure it was the same model? Thanks.

    Walter Galan -

    The top left screw is longer than the other 3 - iPad mini Retina Wi-Fi.

    sandro -

    On mine the top right screw is longer

    oliver -

    top right is longer on an ipad mini 2 retina wifi 32GB

    sagert -

    ipad mini wifi no screws are longer

    iliketrains kid -

  35. Pb6TRgvtOcTsELLh
    Pb6TRgvtOcTsELLh
    iuDdMMAS5O6XETXV

    • Löse das kleine Stückchen Klebeband, welches den LCD Rahmen mit dem rechten Lautsprecher verbindet, mit einer Pinzette ab.

    I wonder what does this sticker stands for…

    K8L -

    what sticker?

    iliketrains kid -

  36. qm6fitZarP1pNMSN
    qm6fitZarP1pNMSN
    G25jBRqXWBlSbWKJ
    IqPjA3Zh4NdBsRPQ

    • Ein schmaler Streifen geklebten Schaumstoffs auf dem Rahmen des LCD verdeckt ein Stückchen Klebeband, welches das LCD mit dem Panel darunter verbindet. Um weiterzukommen, musst du etwas vom Schaumstoff abschälen und entfernen, um an das dahinter versteckte Band zu gelangen.

    • Ziehe den Schaumstoffstreifen um das LCD mit einer dünnen Pinzette am oberen Ende hoch.

    • Achte darauf das LCD nicht mit der Pinzette zu berühren, es könnte beschädigt werden.

    • Löse den Schaumstoff mit der Pinzette ab, um die Oberkante des LCD freizulegen.

  37. GFbNmhSBmUVfVX55
    GFbNmhSBmUVfVX55
    tqUeCkEdRFJxIlV2
    jaO6LhLjrilZpfNw

    • Setze eine Spudgerspitze zwischen LCD Rahmen und dem Band am oberen Rand des LCD ein.

    • Schiebe den Spudger entlang des Spalts zwischen LCD Rahmen und Band und trenne so die beiden.

    I finished a successful replacement of my screen following these instructions. Thanks.

    Step 36 (remove tape from LCD perimeter), however, seems unnecessary. I ended up spending a lot of time separating the tape from the LCD frame only to discover it was not necessary for steps 37-44 and actually made things really difficult for step 45-46 (removing the tape near the speakers). Finally, steps 45-46 can be skipped since it is much easier to remove this tape once you flip the LCD over (Step 55).

    Kenneth Snyder -

  38. ArGZYabBVuTAdDkm
    ArGZYabBVuTAdDkm
    ZBVfedEEXliUuIaJ

    • Das LCD ist an der metallen LCD Abschirmung dahinter entlang am oberen, linken und rechten Rand verklebt. Um es sicher abzulösen, musst du mit einem Gitarrenplektrum das LCD einige Male ein paar Millimeter nach links und rechts verschieben.

    • Setze das Plektrum in den Spalt zwischen LCD und rückseitigen Gehäuse, in der Nähe der oberen linken Kante des LCD.

    • Biege das Plektrum leicht weg vom iPad, gerade so viel um den Spalt zwischen LCD und Gehäuse zu vergrößern.

    I found a very simple method for removing the LCD from the metal shield. Slightly lift one of the top corners and insert a 1' piece of fishing line. Insert the line under the other top corner placing the length between the LCD and shield. Once in place, gently pull each end toward the bottom of the LCD breaking the adhesive as you go. This will make things much easier than using the picks and possibly breaking the LCD.

    bababooey -

    The fishing line trick is amazing… although i had already broken the LCD when i saw that comment. Good Learn!

    Brandon Lukasik -

    This step is what destroys my LCDs :(

    Dan Harris -

    Just destroyed my LCD as well. A red warning remarking is missing here! The LCD assembly is very fragile an cannot be bent, even slightly!!

    brauliox -

    I have broken about 10 of the 50 or so iPad minis that I have repaired. I always try to have a LCD on hand. I’ll have to try the fishing line trick!

    northstar -

    I also recommend doing step 45 first (removing the two pieces of foam tape at the bottom).

    northstar -

    I was able to do this the first time w/out damaging the LCD simply by following the instructions to the letter, slowly and carefully. The only thing I did differently was to follow Northstar’s instructions to remove the two pieces of tape at the bottom of the LCD before beginning.

    Jenny Lawson -

    I found a good way to remove the LCD without breaking it. Once you finish to clean up around the LCD just lift a bit one of the white metal backing plate and insert in the gap a plastified playing card under le LCD and slowly make your way to the center of the LCD. Repeat on the other side and the LCD will lift up intact.

    lemerise -

    nothing Brocken after

    (I did not read the comments before doing it lol)

    iliketrains kid -

  39. BwLWVyFypwEtqtNB
    BwLWVyFypwEtqtNB
    DtkNCX6mtPfZ62iY
    6AoUwJLtlwHhpKFv

    • Setze das Plektrum an drei weiteren Stellen entlang der linken Seite des LCD an und schiebe dabei das LCD leicht auf die rechte Seite des Gehäuses hinüber.

  40. 2xAIc63CSGJQF1sl
    2xAIc63CSGJQF1sl
    baxbUFmPywfuNhOy
    cOTcENNnUFoolydP

    • Gehe nun auf die rechte Seite des LCD und hebele mit dem Plektrum an verschiedenen Stellen entlang der Kante, um das LCD wieder nach links zu schieben.

    • Wiederhole diesen und den vorigen Schritt mehrmals, bis das LCD sich ganz leicht nach rechts und links bewegen lässt.

  41. Ny32cm3NuKB2oBBB
    Ny32cm3NuKB2oBBB
    rWvTODV5q6DMYQOC
    DxtYHmpDHU3EllGt

    • In den nächsten Schritten wirst du einen Spudger zwischen LCD und der Metallplatte dahinter schieben, um das LCD vom Kleber darunter abzulösen.

    • Setze das flache Ende des Spudgers zwischen LCD Rahmen und der Metallplatte dahinter.

    • Sei sicher, dass der Spudger zwischen LCD Rahmen und der Metallplatte sitzt und nicht unter der Metallplatte. Wenn du die Platte hochhebelst, beschädigst du sie, weil sie unter dem LCD am rückseitigen Gehäuse verschraubt ist.

  42. YFLy6KnoWFGxGDIc
    YFLy6KnoWFGxGDIc
    jqnnwqmFoblSMV3w
    1R44fhUmogMeDopV

    • Fange rechts oben am Gerät an, schiebe den Spudger zwischen LCD Rahmen und Metallplatte, dabei wird sich die Klebeverbindung lösen.

    • Das Ziel ist das Lösen der Verbindung, nicht das LCD hochzuhebeln. Halte deswegen die Spudgerspitze so flach wie möglich, um das LCD nicht zu verbiegen.

    • Wenn sich beim Einführen des Spudgers die Ecke des LCD nach oben verbiegt, musst du die Schritte mit dem Gitarrenplektrum noch ein Mal wiederholen, um die Klebeverbindung weiter zu trennen.

    These steps were hard. I was too scared that I was going to brake the LCD. Luckily I got it off! Don’t know how delicate these things are and how much force they can take.

    Padraic Hoselton -

    me to it was hard

    iliketrains kid -

  43. WAGHN2T2hLggR5UC
    WAGHN2T2hLggR5UC
    tYR4iIkIBAUlZnK6
    OHQUq3vircBtRVAd

    • Wiederhole das Ganze für den oberen Rand des LCD.

    • Setze das flache Ende des Spudgers zwischen LCD Rahmen und Metallblech. Schiebe den Spudger vorsichtig an der Oberkante des Gerätes entlang und löse so den Kleber.

  44. qMTF4hKvYBtmLaBQ
    qMTF4hKvYBtmLaBQ
    j1Afji3RCxVe5Yr6
    2hACPxRdTGuWJdpe

    • Fahre am der linken Seite des LCD fort: setze das flache Ende des Spudgers so tief wie möglich zwischen das LCD und das Abschrimblech ein.

    • Jetzt sollte sich die Klebeverbindung des LCD ganz lösen. Wenn nicht, dann setze den Spudger noch ein Mal auf der rechten Seite oder oben ein, bis das LCD endlich ganz frei ist.

  45. ZnjcmscLMS3yBH5S

    • Hebe das LCD einige Zentimeter hoch um sicherzustellen, dass keine Klebeverbindung mehr da ist.

    When I did it I found that the adhesive sticking was mainly on the edges, so if you take a spudger and just break that adhesive carefully it will help. Be gentle lifting the lcd as it’s very breakable.

    Jasper Holden -

  46. X1o1AwQVpnm5SMEn
    X1o1AwQVpnm5SMEn
    brYnHKUwyNYWtYyH

    • Zwei breite Klebestreifen verbinden das LCD mit den Lautsprechern.

    • Halte das LCD mit einer Hand und setze das flache Ende des Spudgers in den Spalt zwischen diesem Band und dem linken Lautsprecher ein.

    • Ziehe das LCD vorsichtig weg von den Lautsprechern und drehe dabei den Spudger nach außen um das Band vom Lautsprecher zu trennen.

    I recommend removing these two pieces of foam tape prior to loosening and lifting the LCD.

    northstar -

  47. yqFCZlX2BQG1XO1h
    yqFCZlX2BQG1XO1h
    txqPaDfPDF1Uyisv

    • Setze das flache Ende des Spudgers in den Spalt zwischen rechtem Lautsprecher und dem Band am LCD.

    • Drehe den Spudger nach außen, während du das LCD von den Lautsprechern wegziehst. Dadurch vergrößert sich der Spalt und es löst sich das Band vom Lautsprecher.

  48. 4DQ25dbGRVbZrEhd
    4DQ25dbGRVbZrEhd
    Z4NDNrhv5Kb2uWEi

    • Drehe das LCD herum und lege es auf die Glascheibe vom Front Panel.

    • Versuche nicht das LCD vom iPad zu entfernen, da es immer noch über das Datenkabel mit ihm verbunden ist.

  49. ZhDNbfdjYTiZMSBT

    • Entferne folgende Kreuzschlitzschrauben, die die LCD Abschirmung am rückseitigen Gehäuse des iPad befestigen:

    • Zwei 2,6 mm Kreuzschlitzschrauben #00

    • Dreizehn 1,7 mm Kreuzschlitzschrauben #00

    • Einige Geräte haben auch noch eine weitere 1,7 mm Kreuzschlitzschraube #00.

    At the iPad mini retina Wi-Fi there are only 7 screws.

    sandro -

    On my iPad Mini (Gen 1 WiFi; A1432), these are not #00 screws, but #000 screws. They're much tinier than the first four screws that held the LCD tabs in place. The #00 driver sorta works, but requires a lot of force to get traction. The #000 driver works like a charm, though.

    volty -

    On my 1432 there were mixed in 4 tiny #000 screws holding the shield plate aong the right side. Looks like these can be mixed in without consequence as they are shorter anyway

    gfriedman99 -

    I have a missing plate and screws

    Keah Smith -

  50. PwPNndCBVJpLoHPr
    PwPNndCBVJpLoHPr
    MYEI1qOb4IT2wBHY

    • Setze das flache Ende eines Spudgers unter die Mitte der LCD Abschirmung von der Unterseite des iPad aus.

    • Hebele am Spudger hoch, um die Abschirmung aus den Seiten des Gehäuses zu lösen.

  51. KEyIHBaKYeqItEYY

    • Entferne die LCD Abschirmung vom iPad.

    theres a lip on the rear case that prevents you from lifting this straight out, be careful to not bend the plate.

    jfaulks1 -

    Once the LCD is clear of the shield, wiggle a long plastic spudger up the center between the shield and the battery to gently bend the shield. That will help in getting it away from the sides and make it easier to come out.

    Bill Shannon -

  52. aZYLqaFDDqiGABps

    • Entferne die drei 1,3 mm Kreuzschlitzschrauben #00, die die Steckverbinder-Abschirmung am Logic Board befestigen.

    • Achte sehr darauf die Schrauben später nicht durch andere zu ersetzten, besonders nicht die, die die LCD Abschirmung am Gehäuse befestigen. Jegliche etwas längere Schrauben gehen durch die Löcher durch und beschädigen das Logic Board irreparabel.

    Note: These three screws are smaller than the rest of the screws holding the larger LCD shield although they look similar. If you substitute the larger screws, you will pop a screw bracket which can damage the board on both the mini original and mini 2 retina. I just wrote a blog post about how this happens: http://mendonipadrehab.com/entries/gener...

    jessabethany -

    Hi jessabethany. Thank you for the warning. I read your blog post and found it to be very informative. Thanks for adding the warning to the step. It will most definitely help others avoid any damage to the logic board. Thanks!

    Walter Galan -

    Be careful: At iPad mini retina Wi-Fi there are thw short and one longer screw! Don't mix them!

    sandro -

  53. ypOjwrdfQGQcfVFS

    • Fasse die Steckverbinder-Abschirmung mit einer Pinzette und entferne sie vom iPad.

  54. qUkH4blu5CaSPSvP
    qUkH4blu5CaSPSvP
    KvwMvvxHyg3r4JRl

    • Heble vorsichtig den Akkuverbinder mit einem Plastiköffnungswerkzeug aus seinem Sockel auf dem Logic Board.

    • Sei dabei sehr vorsichtig und heble nur am Verbinder, nicht am Sockel selbst. Wenn du am Sockel Hebels, kannst du dabei den Verbinder ganz zerbrechen.

    Make sure you disconnect the battery. If not and ipad is still on you can have problems with the LCD backlight. To fix that problem you have to solder

    Mattis -

    I may be experiencing the backlight problem you mentioned. What connection needs to be soldered?

    Grillwrecka -

    Have an issue - heard that if you don't disconnect the battery a fuse is blown. I need help to fix the blown fuse.

    Andrew Kivell -

    There is an extensive thread in Answers about iPad mini backlight problems.Th screen stays black after a digitizer replacement.

    jessabethany -

    After unplugging the battery place a guitar pick in-between the two connections.

    While continuing to work on the iPad you may inadvertently cause the two connections to touch.

    Michael Vovaris -

    Yeah, you need to put the pick in between the connections so the battery doesn't touch the logic board connector and blow a fuse and make your backlight not turn on. You really don't want to have to solder the 2 connections together, especially if you don't know how, like me! I will use your comment's advice when working.

    WolfyHD -

    I put a piece of cellotape on the contact side of the connector and could happily forget about it while getting on with the rest of the repair.

    Rory Filer -

  55. 2HvHNwdD3XTUCSlq
    2HvHNwdD3XTUCSlq
    3XhYYFFHaipOOdbR

    • Heble den LCD Verbinder mit einem Plastiköffnungswerkzeug aus seinem Sockel auf dem Logic Board.

    • Heble nicht gegen den großen IC neben dem Verbinder, du könntest ihn zerbrechen. Setze vorsichtig seitlich vom Verbinder an, so wie gezeigt.

    Putting the iPad back together: While plugging the LCD Connector back in, take your time finding the socket on the logic board. Do no use pressure until you are certain it is seated properly. Trust me, if you take your time you will know its seated correctly.

    Michael Vovaris -

    Does it shares the same shape/size of the LCD connector between the ipad mini wifi only WHITE and the other one ipad mini 32gb BLACK?

    muhammadbukhari10 -

  56. RZEXLeQ1MRNWk2fP
    RZEXLeQ1MRNWk2fP
    VGCUlbBrLBLrYhUm
    3rgKiPOxTcYue5Wb

    • Das LCD ist immer noch mit dem Rest des iPads durch zwei breite Klebestreifen verbunden, die von der Innenseite des Gehäuses zur unteren Vorderseite des LCD Rahmens laufen.

    • Setze das flache Ende eines Spudgers zwischen LCD und Klebeband auf der rechten Seite des iPads an, während du mit einer Hand das LCD festhältst.

    • Schiebe den Spudger nach außen und trenne so das Klebeband ab, während du vorsichtig das LCD anhebst und vom Band wegziehst.

    • Es ist hilfreich dabei den Spudger zu verdrehen, um dadurch den Spalt zu vergrößern und das LCD vom Band zu lösen.

    Removing this tape and such to take the LCD off completely is unneccessary when replacing just the glass and digitizer, the digitizer cable is easily removed without further work to the LCD

    Dave Davidson -

    When this tape damage, how we can take a new?

    Muhammed Kilic -

    When this tape are damage, how we can order and take a new one?

    Muhammed Kilic -

    Following from Nick H’s comment about LCD removal being unnecessary - I tried that first and got my broken glass OUT of the assembly by threading it thru a limited space beneath the LCD. Later when trying to reseat the digitizer connector I gave up and removed the LCD anyhow. Not that much extra work but a LOT easier to install the digitizer and reseat the connector without having to navigate around the LCD and its cable. Removal of the tape holding the LCD was easy - there are two short lengths of rubber or foam along the bottom edge of the LCD that faces the outside world. Remove those(save them) and then _carefully_ peel up the tape; I saw some metallic looking residue underneath. Later when re-assembling everything, I put the tape back and then those two short lengths of foam.

    Rory Filer -

    on mine this tape was already loose.

    jfaulks1 -

  57. wGdK1cvEkK1BDnUG
    wGdK1cvEkK1BDnUG
    ydRCYPoiBDFmllMW
    g4fpuBUQmlsn24AO

    • Halte weiterhin das LCD mit einer Hand fest. Gehe nun auf die linke Seite und wiederhole den vorigen Schritt, um das zweite Klebeband zu trennen.

    • Setze das flache Ende des Spudgers zwischen LCD Rahmen und Band, schiebe ihn nach außen und hebe währenddessen das LCD vorsichtig hoch.

  58. 62fLk5XuRCWRkVWa
    62fLk5XuRCWRkVWa
    sBArmtYdcWc3NkkD

    • Hebe das LCD hoch und entferne es vom iPad Mini.

  59. 1ym4vKIcLIBqERKB
    1ym4vKIcLIBqERKB
    GIlXGZSLyJbCqxC5

    • Hebele mit einem Plastiköffungswerkzeug vorsichtig den Verbinder des Digitizers aus seinem Sockel auf dem Logic Board.

    • Sei dabei vorsichtig und hebele gleichmäßig am Verbinder, keinesfalls am Sockel. Die beiden sind sehr empfindlich und wenn du eines davon beschädigst funktioniert dein Digitizer nicht mehr.

  60. SI6AlepadFUCxn5m
    SI6AlepadFUCxn5m
    BGgDnXKAqRemrFeM

    • Hebe vorsichtig die Platine des Digitizerkabels aus dem Gehäuse.

    Be careful not to dislodge any of the surface mount components next to the connectors. This is sometimes a reason for the digitiser not working.

    Simon -

    There is adhesive holding it down, so it may take some time to get it off. It helped me to push with my spudger on the piece with the yellow text instead from the same side.

    Jasper Holden -

    I put the iOpener under the iPad to weaken the adhesive for this step.

    Nathan Lloyd -

  61. KTcYv5FatVdl3ZMI
    KTcYv5FatVdl3ZMI
    FC3MaF6Mn2H2OQWm

    • Hebe das Front Panel an und entferne es aus dem iPad.

    == After step 55 ==

    Before installing your new digitizer (front panel), make sure to put the necessary bends on the new digitizer's ribbon cable. Look at the old panel that you've removed to see the bends that you'll need to make. Without doing this, once you are at the last step of laying down the digitizer, the cable may bunch-up in between the glass and the iPad's aluminum frame. Thus, it will not allow that corner to sit flush and glue down. If you didn't make the bends, you can use the tweezers at that point to situate the cable. It is just easier to do this beforehand. Do not make the bends as if you were folding paper. You run the risk of damaging the ribbon by doing so. You just want enough pressure to make the cable retain a bend. Again, look at and copy the cable from your old panel.

    Good Luck!!!!

    Mike -

    If your panel is shattered, you may want to have some canned air to get rid of all those pesky little glass pieces that fly everywhere. I used a Giottos air blaster because that is all I had at my disposal.

    Mike -

    might be better to use a vacuum for safety reasons. you really dont want glass shards all over the place

    gfriedman99 -

    If your case corners are damaged from being dropped, seal across the corners with wide packing tape, then grind them out carefully with a small motor tool. Use a corner piece from the broken screen (adhesive side upwards) as the template. Keep removing aluminium until screen piece above fits snug and flat. Remove all traces of metal filings before reassembly.

    Jennifer Fordyce -

    Good tip! Most times the corners are damaged.

    northstar -

  62. etHnAXbs5PtW6WCn
    etHnAXbs5PtW6WCn
    c5nPPCOOaW1c5rEU

    • Erwärme den iOpener erneut eine Minute lang in der Mikrowelle.

    • Denke daran, vorsichtig zu sein, um den iOpener während der Reparatur nicht zu überhitzen. Warte mindestens zwei Minuten, bevor du den iOpener wieder erhitzt, und lass ihn nie länger als eine Minute in der Mikrowelle.

    • Lege der erhitzten iOpener auf die Rückseite des iPads, entlang der Mitte. Lass ihn dort 90 Sekunden liegen, damit der Kleber am Akku weich wird.

    • Bewege den iOpener auf die rechte Seite der Rückseite des iPad (die Seite, die der Rückkamera gegenüberliegt), und lass den iOpener für weitere 90 Sekunden liegen.

    • Falls der iOpener zwischen diesen einzelnen Etappen zu sehr abkühlt, erhitze ihn erneut für eine Minute.

    There are warnings all over the iOpener I have to not put in microwave for longer than 30 seconds. For now that’s what I’m going to do; please clarify iFixit folks!!

    Tom Georgelas -

  63. NZQLBedDUPTqVoc3
    NZQLBedDUPTqVoc3
    rhZJLrOBdFREN3Q3

    • Im Folgenden wirst du dünne Plastikkarten zwischen den Akku und das Rückgehäuse des iPads schieben, um den Kleber, mit dem der Akku befestigt ist, zu durchtrennen. Achte darauf, die Karten so flach wie möglich zu halten, um ein Verbiegen des Akkus zu vermeiden, und somit eventuelle Beschädigungen und das Austreten gefährlicher Chemikalien.

    • Drehe den iPads um und führe eine Plastikkarte zwischen den Akku oben links und dem Rückgehäuse ein.

    • Wenn du starken Widerstand spürst, erhitze den iOpener erneut und wiederhole den vorherigen Schritt, um dem Kleber mehr Zeit zu geben, weich zu werden.

    I found it helped to lift the battery a little bit with a guitar pick then slide the cards in.

    Tom Georgelas -

  64. Qf1E35udg6bhdJCC
    Qf1E35udg6bhdJCC
    tW1WZVW5Ub5DnLQQ

    • Drücke die Karte weiter hinein, um möglichst viel von dem Kleber, mit dem der Akku befestigt ist, zu durchtrennen.

  65. spwV1SLmrGckSCKy
    spwV1SLmrGckSCKy
    DJyyC3dyZUZMACqY

    • Entferne die Plastikkarte und führe sie unter der oberen rechten Ecke des Akkus ein.

  66. 2YbQyyQ6BoYNquid
    2YbQyyQ6BoYNquid
    HbmfRXfTeGZqQEC2

    • Drücke erneut die Karte weiter hinein, um mehr von dem Kleber hinter dem Akku zu durchtrennen.

    • Lass die Karte an dieser Stelle stecken, um zu verhindern, dass sich der Kleber wieder verbindet.

  67. XgTpspCMvHRCCasP
    XgTpspCMvHRCCasP
    nQoPxq2mAKqe5F4X

    • Führe eine zweite Plastikkarte unterhalb der unteren linken Ecke des Akkus ein.

  68. YXpdMq51iJwDwyTP
    YXpdMq51iJwDwyTP
    kyrgQhuAo6LB3jni

    • Drücke langsam die Karte weiter hinein, um noch mehr von dem Kleber zwischen Akku und Rückgehäuse zu durchtrennen.

  69. DQk2UQWpCPeUhPWx
    DQk2UQWpCPeUhPWx
    35INny21HMcIOjpL

    • Entferne die Karte und führe sie erneut ein, unter der unteren rechten Ecke des Akkus.

  70. CHWUJVPAvuEPMCtg
    CHWUJVPAvuEPMCtg
    MCITVeiVMYVDfQmu

    • Drücke die Karte weiter unter den Akku.

  71. eHhA1QweLUOyGsCH
    eHhA1QweLUOyGsCH
    3H3Zcs2q6VacFqjH

    • Fasse beide Karten und ziehe langsam die rechte Seite des Akkus circa fünf Zentimeter aus dem Rückgehäuses hoch.

    • Ziehe langsam und versuche, den Akku so gerade wie möglich zu halten.

  72. FXuMDiWG4tEQisUx

    • Während du die rechte Seite des Akkus mit einer Hand nach oben hebst, benutze eine Plastikkarte, um restlichen Kleber, der den Akku noch am Gehäuse festhält, zu zerschneiden.

  73. xChidJjGDEhV3wep
    xChidJjGDEhV3wep
    LfR1UOx32cux4kXT
    K1YFVAdHQfjrHyAw

    • Hebe den Akku hoch und entferne ihn vom iPad.

    Where can I get a battery?

    Mike Munn -

    Hi as a novice i found this page absolutely BRILLIANT...

    there are so many tiny screws and components that i would of buggered something for sure if i didnt have your instructions

    can you advise when you reinstall everything does the tapes have to go back on ( most are not sticky now. some seem to have a metallic surface ????

    if so what is the name of the tapes and can i get in New Zealand?

    or do you sell??

    thanks again

    BRILLIANT.

    Richard New Zealand

    Richard Sutton -

  74. u6x5HZkSKmabnGJ1
    u6x5HZkSKmabnGJ1
    qm6neL311yhteUCX

    • Ziehe mit der Pinzette das kleine Stückchen Klebeband vom Stecker am Kabel der Frontkamera ab.

  75. Wuh2LHRbb2dTv46x
    Wuh2LHRbb2dTv46x
    4oHdWAifcvL2sHWR

    • Der Stecker am Kabel der Frontkamera ist mit mehreren Stückchen Klebeband befestigt. Diese sind um die Seiten des Kabels gewickelt und an zwei kleinen Metallplättchen befestigt.

    • Heble das untere Metallplättchen vorsichtig mit einem Plastiköffnungswerkzeug vom Stecker des Kabels der Frontkamera hoch.

    • Sei vorsichtig und beschädige nicht das Plättchen oder das daran befestigte Band. Heble es hoch und biege es vom Stecker am Kabel der Frontkamera weg.

  76. 4YqJWF5raXP3xLKT
    4YqJWF5raXP3xLKT
    Jerx3FxDKBMbUVaF

    • Heble vorsichtig das zweite (obere) Metallplättchen vom Stecker am Kabel der Frontkamera hoch.

    • Heble auch dieses Plättchen vorsichtig hoch und weg vom Stecker am Kabel der Frontkamera.

  77. aPuMWw2oueOQ6Ole
    aPuMWw2oueOQ6Ole
    O6gRlorhJCTtN4o1

    • Heble den Stecker am Kabel der Frontkamera mit einem Plastiköffnungswerkzeug aus seinem Anschluss auf dem Logic Board.

  78. NFGwU4BmAYBDI5So
    NFGwU4BmAYBDI5So
    rAJyCRSGOpsKeG4k

    • Biege das Kabel der Frontkamera vorsichtig hoch, so dass der Weg für das Logic Board frei wird.

  79. XqovcK4MqZIp1nhb
    XqovcK4MqZIp1nhb
    UCtB2BRkTB4Y6iJX

    • Ziehe das kleine Stückchen Klebeband mit der Pinzette vom Kabelstecker der Kopfhörerbuchse ab und entferne es.

  80. yx5hIWRPEsm3ULGB
    yx5hIWRPEsm3ULGB
    VboMdpJyYnMEoaXt

    • Heble das untere Metallplättchen auf dem Stecker der Kopfhörerbuchse vorsichtig mit einem Plastiköffnungswerkzeug vom Stecker der Kopfhörerbuchse hoch.

    • Sei sorgfältig und beschädige weder das Plättchen noch das daran befestigte Klebeband. Heble es hoch und biege es vom Stecker der Kopfhörerbuchse weg.

  81. he2pw4bZpERyleY4
    he2pw4bZpERyleY4
    xFg6wcAjaMDTxkFC

    • Heble vorsichtig das zweite (obere) Metallplättchen vom Stecker am Kabel der Frontkamera hoch.

    • Heble auch dieses Plättchen vorsichtig hoch und weg vom Stecker am Kabel der Kopfhörerbuchse.

  82. es6icc4XpJqc1L4S
    es6icc4XpJqc1L4S
    UEYLO1lCy2OQbFJT

    • Heble den Kabelstecker der Kopfhörerbuchse mit einem Plastiköffnungswerkzeug aus seinem Anschluss auf dem Logic Board hoch.

    • Biege das Kabel der Kopfhörerbuchse vorsichtig zurück, weg vom Logic Board.

  83. Gt4EO6siuvmIvbni
    Gt4EO6siuvmIvbni
    6k3NhGSk2VKi1sTk

    • Heble das Kabel der Rückkamera mit einem Plastiköffnungswerkzeug aus seinem Anschluss auf dem Logic Board heraus.

  84. DvioEoDAWAepSLtF
    DvioEoDAWAepSLtF
    Yem1WHSWGMwb1heN

    • Ziehe mit der Pinzette das kleine Stückchen Klebeband vom ZIF-Verbinder am Flachbandkabel der Tasten zurück und entferne es.

  85. dZC1vVRpRlRwu5oo
    dZC1vVRpRlRwu5oo
    GqCgjZWXnM5BbE6a

    • Klappe den Sicherungsbügel am ZIF-Verbinder des Tastenkabels mit der Spudgerspitze hoch.

  86. 5hJJDapJT53QjrSL
    5hJJDapJT53QjrSL
    45qS6kcgIB6RiYuS

    • Ziehe das Tasten-Flachbandkabel mit einer Pinzette gerade aus seinem ZIF-Anschluss auf dem Logic Board heraus.

  87. VKWIJ2hAorTZHykf
    VKWIJ2hAorTZHykf
    IUJNvKuZZjggVeIR
    qNGJ14IhI45x4QOQ

    • Ziehe vorsichtig das breite Stück Klebeband von der Oberseite des rechten Lautsprechers zurück.

  88. dCSGDCSGKqWkGv1K
    dCSGDCSGKqWkGv1K
    DDAuBJoqJ4ZPQ4pJ
    mh6dIhta1cm3jPvI

    • Löse das Band weiter ab und entferne es vom iPad.

  89. OSBBPZT321UlH5RZ
    OSBBPZT321UlH5RZ
    hBZjWPbAtT3C4ELl
    vxkHUDEon2lRXdFF

    • Löse mit dem flachen Ende des Spudgers die beiden unteren Antennenstecker aus ihren Anschlüssen auf dem Logic Board.

  90. BygJMDj1yWRWoEZl
    BygJMDj1yWRWoEZl
    JIVyuKhvkIW3BWnH

    • Ziehe das kleine Stückchen Klebeband, welches beide Antennenkabel in der unteren rechten Seite des iPads bedeckt, mit der Spudgerspitze zurück.

    • Lasse den unteren Teil des Klebebands auf der Rückseite des Rückgehäuses kleben, das erleichtert den Zusammenbau.

  91. K4JQy23LX1omhsrS
    K4JQy23LX1omhsrS
    sGvklrEXpvMQCYIo

    • Ziehe das größere Stück Klebeband, welches beide Antennenkabel nahe am unteren Rand des Rückgehäuses bedeckt, mit der Spudgerspitze hoch.

    • Versuche nicht dieses Band zu entfernen, da es um das obere Antennenkabel gewickelt ist.

  92. mhEVPLiBFoBXeOlr
    mhEVPLiBFoBXeOlr
    YjWVqdBnTsZ3WTOW
    3LvYO5pwLWPIEAxB

    • Heble mit der Spudgerspitze die kleine Metallhalterung vom linken Antennenkabel weg, fädle dann das Kabel aus der Halterung heraus.

  93. kJKvOndkNooFVh11
    kJKvOndkNooFVh11
    Fxha25LYYICtL4K4

    • Hole das Antennenkabel aus der Ecke des iPads heraus.

  94. BZlyty1KdIX1rF3g
    BZlyty1KdIX1rF3g
    GSwTsYkkpWJEGQQU

    • Entferne mit der Spudgerspitze das kleine Stückchen Klebeband, mit dem das Antennenkabel in der unteren rechten Ecke des iPads befestigt ist.

  95. WVf6clj5CR2R1OOs

    • Ziehe das Kabel von der Ecke des iPads zurück.

  96. nUITZdbaPwUkmZbl
    nUITZdbaPwUkmZbl
    DsZoZpNVuBTYnn1F
    jJCaDxWb2cZDUJKa

    • Löse das Klebeband am Antennenkabel mit der Spudgerspitze vom Rückgehäuse des iPads ab.

    • Ziehe das Antennenkabel während des Ablösens des Klebebands vorsichtig aus dem Weg, so dass es nicht wieder ankleben kann.

  97. xT2ZQGWoSgaYPNCK
    xT2ZQGWoSgaYPNCK
    pYqTEcRLTlr6WQpy

    • Ziehe das Antennenkabel aus dem Schlitz hinter dem Lightninganschluss heraus.

  98. x13jYR4qpZUXewWJ
    x13jYR4qpZUXewWJ
    V4BmoYxhtWe2OUoX

    • Entferne mit einer Pinzette die kleine Kunstoffabdeckung über der horizontalen Schraube auf der rechten Seite der Einfassung des Lightningsteckers.

  99. jXdCoZImGXZOJij1
    jXdCoZImGXZOJij1
    cU1EYKUZUOaVuTVG

    • Entferne die Kunstoffabdeckung von der linken Seite der Einfassung des Lightningsteckers.

  100. uqidaoTpIfrAMuWu
    uqidaoTpIfrAMuWu
    VBuFjlDhES6pkGP2
    fAnSLbAcnLKQ5k1R

    • Löse das breite Band vom Antennenkabel zwischen ihm und dem Lautsprecher, indem du es gleichmäßig zur Oberkante des iPads hin ziehst.

    • Schiebe die Spudgerspitze durch den Spalt zwischen dem breiten Band und dem Antennenkabel und trenne dabei die Klebeverbindung zwischen den beiden auf.

    • Ziehe das breite Band weiter ab, bis es das Antennenkabel nicht mehr bedeckt.

  101. ACjqnHBGl5hJNeu6
    ACjqnHBGl5hJNeu6
    yuOf2ZVIZS463TLA
    Lw13fLiZYtK5CbNL

    • Ziehe das breite Band ganz ab und entferne es vom iPad.

  102. 1fjkNApj21kGIWcQ
    1fjkNApj21kGIWcQ
    ZAwUIAaSO2CWMrUO
    bffAnBbnCMGC3qTE

    • Heble das Klebeband am Antennenkabel mit der Spudgerspitze vom Rückgehäuse des iPads hoch.

    • Schiebe das Antennenkabel vorsichtig aus dem Weg, während du am Klebeband arbeitest, damit es nicht wieder ankleben kann.

  103. djl2LQHuw2oL2NWw

    • Entferne folgende drei Kreuzschlitzschrauben #00, mit denen die untere linke Antenne am Rückgehäuse befestigt ist:

    • Eine 1,2 mm Schraube

    • Eine 1,1 mm Schraube

    • Eine 2,5 mm Schraube

  104. BK5bo6KjZ3cv4HVR
    BK5bo6KjZ3cv4HVR
    vvrYHG1drljTsVEJ

    • Löse mit dem flachen Ende des Spudgers den Klebeschaumstoff, mit dem die untere linke Antenne am linken Lautsprecher befestigt ist.

  105. IjR5CcqyjqoFBOUC

    • Entferne die Antenne vom iPad.

  106. 2iouEywLNMWJXkqY

    • Entferne folgende vier Kreuzschlitzschrauben #00:

    • Eine 2,5 mm Schraube

    • Zwei 1,1 mm Schrauben

    • Eine 1,2 mm Schraube

  107. 6CEMBdVVXCODaPTG
    6CEMBdVVXCODaPTG
    oecUwkCxlCghPcGs
    tYKwTUhLcXXumqh4

    • Löse mit dem flachen Ende des Spudgers den Klebeschaumstoff, mit dem die Antenne am rechten Lautsprecher befestigt ist.

  108. 1XFD6dvcPqyEHFQV

    • Entferne die beiden 1,4 mm Kreuzschlitzschrauben #00, mit denen der linke und der rechte Lautsprecher am Rückgehäuse befestigt sind.

  109. HAbIqGYTbQYYHTRD
    HAbIqGYTbQYYHTRD
    6KBP54CZwTTdDFkJ

    • Setze einen Spudger in den Spalt zwischen dem linken Lautsprecher und der unteren linken Seite des Rückgehäuses ein.

    • Heble entlang der Unterkante des Lautsprechers und schiebe ihn dabei aus seiner Vertiefung im Rückgehäuse heraus.

  110. STW3nKZJpMCIbVWI
    STW3nKZJpMCIbVWI
    WAgX2itXOtKECuN3

    • Wenn vom Lautsprecher genügend herausgekommen ist, dann fasse ihn und ziehe ihn aus seiner Vertiefung im Rückgehäuse heraus.

    • Entferne den linken Lautsprecher vom iPad.

  111. xDvo62DQNZfhNV5s
    xDvo62DQNZfhNV5s
    gcBPWIR1igHQN1o3

    • Schiebe den rechten Lautsprecher mit der Spudgerspitze ein wenig zur Außenkante des iPads hin.

  112. CIhsg2TitwVqVedN
    CIhsg2TitwVqVedN
    eGI3DMsx2qXXBLk4

    • Setze die Spudgerspitze in den Spalt zwischen dem rechten Lautsprecher und der unteren rechten Ecke des Gehäuses ein.

    • Heble den Lautsprechers aus seiner Vertiefung im Rückgehäuse heraus.

  113. jOKBStI54pmmGQfp
    jOKBStI54pmmGQfp
    uPUIS1XPLn1qvS3M

    • Wenn der Lautsprecher genügend weit herausgekommen ist, dann fasse ihn mit zwei Fingern und ziehe ihn aus dem Rückgehäuse heraus.

    • Entferne den rechten Lautsprecher vom iPad.

  114. wX2rwLqvkQO2bYsH

    • Entferne die beiden 2,8 mm Kreuzschlitzschrauben #00 vom Unterteil des Lightninganschlusses.

  115. iGmjmurtfYlWiTUF

    • Erwärme den iOpener eine Minute lang in der Mikrowelle.

    • Denke daran, dass du den iOpener nicht überhitzen darfst. Warte mindestens zwei Minuten, bevor du ihn erneut erwärmst und lasse ihn nie mehr als eine Minute in der Mikrowelle.

    • Lege den iOpener links auf die Rückseite des iPads. Lasse ihn dort 90 Sekunden lang, um den Kleber am Logic Board aufzuweichen.

  116. MfTXHFCrQZyEWqSi
    MfTXHFCrQZyEWqSi
    MqyQnIxqHpKjvIoy

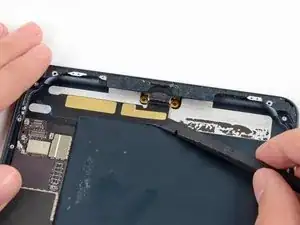

    • Schiebe das flache Ende des Spudgers unter das Kabel zum Lightninganschluss und trenne dabei die Klebeverbindung zum Rückgehäuse auf.

  117. lmlpElILNdQJHZMn
    lmlpElILNdQJHZMn
    xYeNoSUvXHMnhgnS

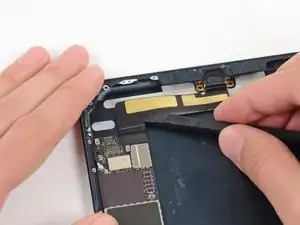

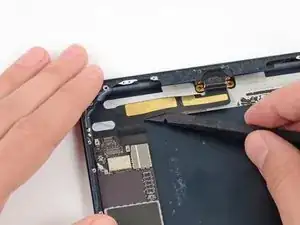

    • Schiebe den Spudger sorgfältig weiter unter dem Kabel des Lightninganschlusses nahe am Logic Board entlang.

    • Arbeite langsam. Wenn du mit dem Spudger ruckartige Bewegungen machst, kann das Lightninganschlusskabel vom Logic Board abreißen.

  118. JXpmHjiSofbjFDCM
    JXpmHjiSofbjFDCM
    G5gb3aK1RMHKtBhO

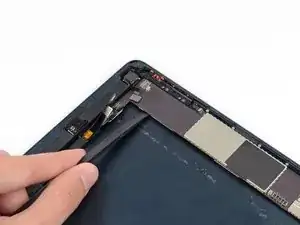

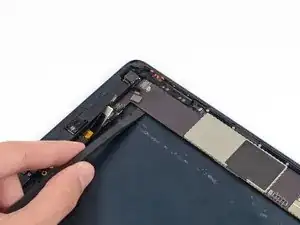

    • In den folgenden Schritten wirst du unter dem Logic Board hebeln. Heble sorgfältig und gleichmäßig und vermeide es, das Logic Board zu verbiegen oder zu stark zu belasten. Wenn es schwer wird, den Spudger einzusetzen, dann erwärme den iOpener erneut und lege ihn wieder auf.

    • Setze das flache Ende des Spudgers unter das Logic Board nahe der Frontkamera. Heble die Ecke langsam aus der Klebeverbindung heraus.

  119. iSZVtdUtjIOjFFrW
    iSZVtdUtjIOjFFrW
    6BCmXNmqh3OkFowR

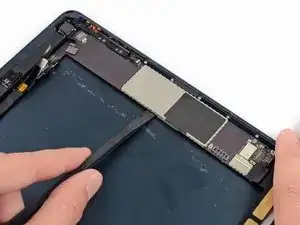

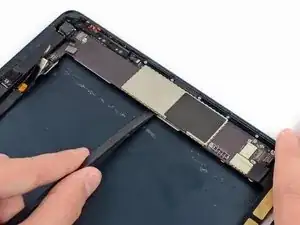

    • Setze das flache Ende des Spudgers in der Mitte unter das Logic Board. Heble langsam und löse diesen Bereich aus der Klebeverbindung.

  120. XZXiYssdaCNZYybi
    XZXiYssdaCNZYybi
    rTqc4OJ4CS2oBOkN

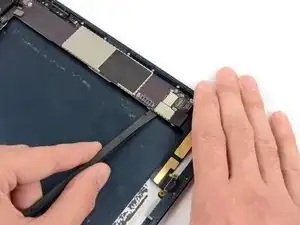

    • Setze das flache Ende des Spudgers unter das Logic Board nahe dem Kabel zum Lightninganschluss. Heble die Ecke aus der Klebeverbindung heraus.

  121. JhxBAEIlHeXWDxIE
    JhxBAEIlHeXWDxIE
    WqJVecxLW4owYsrA
    w2AMhNM1q4bN2mUh

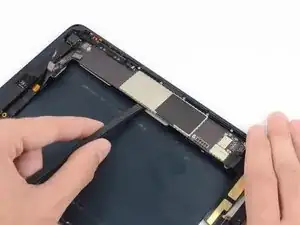

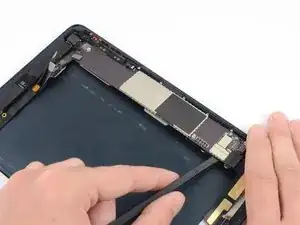

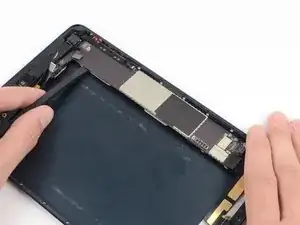

    • Setze den Spudger tiefer unter das Logic Board und schiebe ihn auf die ganze Länge entlang, um die letzten Klebeverbindungen aufzutrennen.

  122. PvselteFUpvcEL6c
    PvselteFUpvcEL6c
    tNinfWwbioa6R1AB

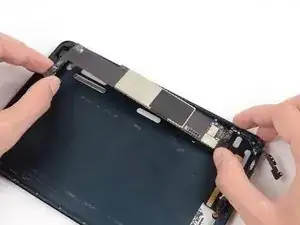

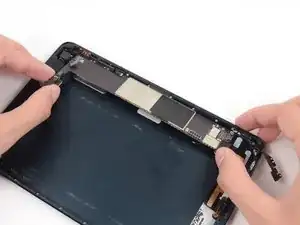

    • Hebe das Ende des Logic Boards nahe der Frontkamera hoch, um sicherzustellen, dass es nicht mehr festklebt.

    • Sei wieder vorsichtig und biege oder belaste das Logic nicht zu stark. Überprüfe genau, ob du mit dem Spudger wirklich den ganzen Kleber aufgetrennt hast.

  123. H6NXbb1Hq3Lrgvwr
    H6NXbb1Hq3Lrgvwr
    cVyHcZtm11UYscmT

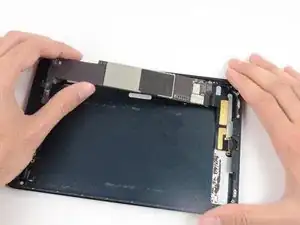

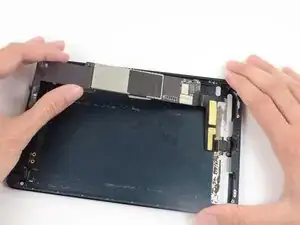

    • Hebe die Baugruppe aus Logic Board und Lightningkabel hoch und ziehe sie zur Oberkante des iPads hin, um den Lightninganschluss aus seiner Fassung zu entfernen.

Abschluss

Um dein Gerät wieder zusammenbauen, folge den Schritten in umgekehrter Reihenfolge.

Tinte & Feder

Sam Goldheart

Mitglied seit: 19/10/12

457712 Reputation

Ein Kommentar

Great guide! But on step 82 there is a plate that covers the plug, and the guide is missing a step to remove the plate.

Tanman Nobel -
