iPad Wi-Fi Akku Ersatz

Wenn dein Displayglas Risse aufweist, dann musst du die Bruchstellen sichern und Verletzungen verhindern, indem du ein Klebeband auf die Glasscheibe klebst.

Lege überlappende Streifen durchsichtigen Klebebands über das Display des iPad, bis die ganze Scheibe bedeckt ist.

Tu dein Bestes, den Anweisungen genau zu folgen. Wenn das Glas jedoch zerbrochen ist, wird es wahrscheinlich weiter brechen, während du daran arbeitest. Du musst möglicherweise einen Metallspatel und eine Pinzette verwenden, um Glassplitter herauszuziehen.

Das Display wird von 14 Metallklammern am Gehäuse gehalten. Achte darauf, dass du mit dem Spatel um diese Klammern herum arbeitest und ihn nicht durch sie hindurch schiebst.

Setze einen Metallspatel zwischen die Oberkante der Display-Einheit und die Rückwandbaugruppe ein.

Drehe den Spatel von dir weg, um die Laschen entlang der oberen Kante des Bildschirms zu lösen.

Setze einen zweiten Metallspatel zwischen die Oberkante der Displaybaugruppe und die Rückwandbaugruppe ein, damit die Laschen nicht wieder einrasten.

Arbeite dich mit einem Spudger an der rechten Kante des iPads entlang.

Die Frontplatte wird durch Metallklammern oben, unten und links am Aluminiumrücken gehalten. Die rechte Seite hat Plastiklaschen, die in Aussparungen in der Rückplatte gleiten.

Sobald die Clips gelöst sind, hebe die linke Seite der Frontplatte nach oben und schiebe sie nach links, um die Laschen von der Aluminium-Rückplatte zu entfernen.

Hebe die Display-Einheit an der Unterkante von der Rückwandbaugruppe weg.

In den folgenden Schritten trennst du die drei Kabel, mit denen die Display-Einheit am Logic Board befestigt ist. Die Kabel sind für folgende Komponenten vorgesehen:

Touchscreen

Umgebungslichtsensor

Display Datenkabel

Verwende die Kante eines Kunststofföffnungswerkzeugs, um die Halteklappen, die die Touchscreenkabel in ihren Buchsen auf dem Logic Board halten, hochzuklappen.

Ziehe die Touchscreen Flachbandkabel gerade aus den Sockeln heraus.

Verwende ein Kunststofföffnungswerkzeug, um den Verbinder des Umgebungslichtsensors aus seinem Sockel zu entfernen, indem du ihn vorsichtig nach oben hebelst.

Löse das Display-Datenkabel von der Hauptplatine, indem du die Metallsicherung an der schwarzen Plastikzuglasche hochklappst.

Ziehe den Verbinder aus dem Sockel.

Entferne die Display-Einheit von der Rückwandbaugruppe.

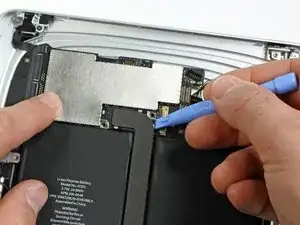

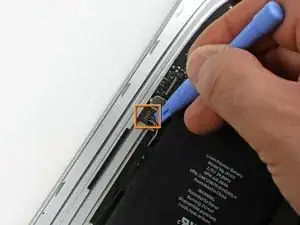

Verwende die Kante eines Kunststoff-Öffnungswerkzeugs, um

den Verbinder der Seitentaste unter den Drähten vom Logic Board herauszuhebeln.

den Lautsprecheranschluss unter den Lautsprecherkabeln vom Sockel auf dem Logic Board herauszuhebeln.

Klappe vorsichtig die Halteklappe des ZIF-Flachbandkabels am Sockel in der Nähe der Kopfhörerbuchse hoch.

Ziehe das Flachbandkabel des Kopfhörers in Richtung der linken Seite des iPads, um es so aus dem Sockel zu lösen.

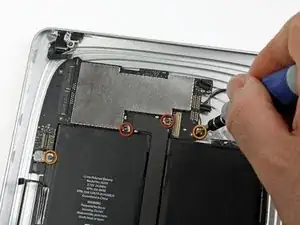

Entferne folgenden Schrauben, mit denen das Logic Board an der Rückgehäuseeinheit befestigt ist.

Zwei 4,56 mm T5 Torx Schrauben.

Zwei 3,76 mm T5 Torx Schrauben.

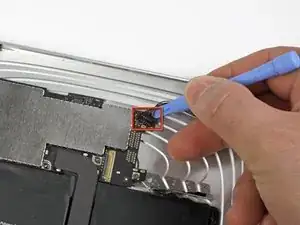

Verwende die Kante eines Plastiköffnungswerkzeugs, um den Dockkabelstecker vorsichtig vom Logic Board zu lösen.

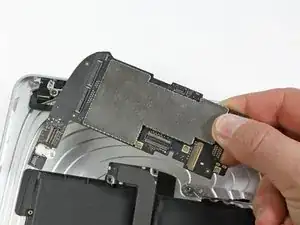

Hebe das Logic Board aus der Rückwandbaugruppe heraus.

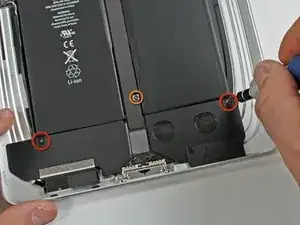

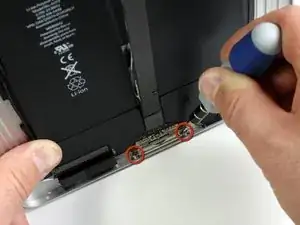

Entferne die beiden 2,84-mm-T5-Torx-Schrauben, mit denen die Lautsprecherbaugruppe an der Rückwand befestigt ist.

Entferne die einzelne T5-Torx-Schraube, mit der die Mitte des Dock-Kabels an der Rückwandeinheit befestigt ist.

Entferne die beiden 2,84-mm-T5-Torx-Schrauben, mit denen das Dock-Anschlusskabel am hinteren Gehäuse befestigt ist.

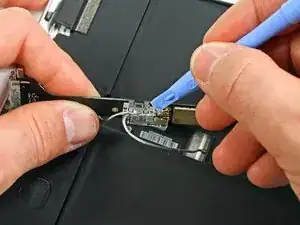

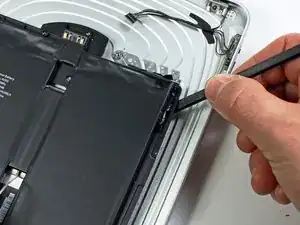

Entferne vorsichtig mit einem Kunststofföffnungswerkzeug die Plastikabdeckung, die die WiFi / Bluetooth-Karte und das Dock-Verbindungskabel abschirmt.

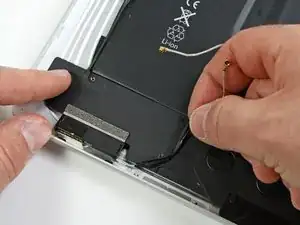

Löse die Wi-Fi- und Bluetooth-Antennen vorsichtig aus ihren entsprechenden Buchsen auf der Wi-Fi- / Bluetooth-Karte heraus.

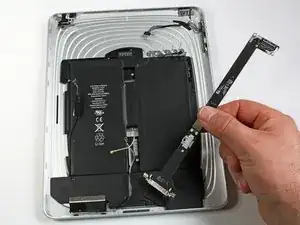

Hebe das Dock-Anschlusskabel aus der Rückwandbaugruppe heraus.

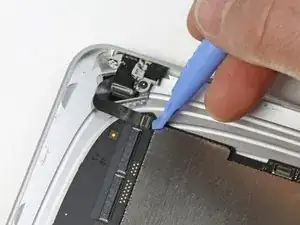

Fädle das Lautsprecherkabel von der linken Seite des Akkugehäuses heraus.

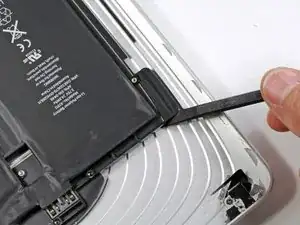

Fädle die Wi-Fi-Antenne durch ihren Kanal in der Lautsprecherbaugruppe heraus.

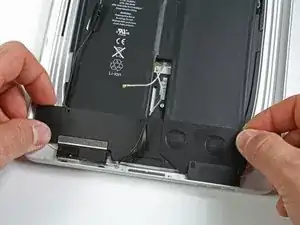

Hebe die Lautsprecherbaugruppe an und schiebe sie nach vorne, bis die Anschlüsse über die Unterseite des unteren Gehäuses hinweg sind.

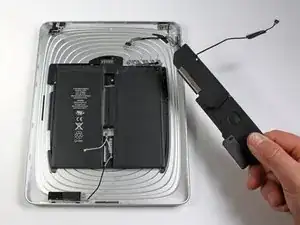

Entferne die Lautsprechereinheit von der Rückseite.

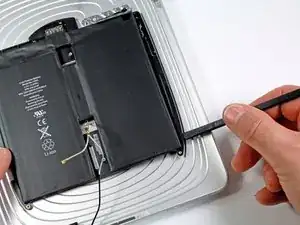

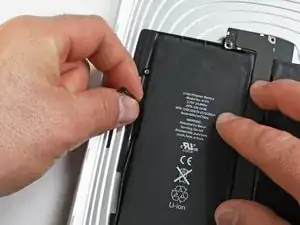

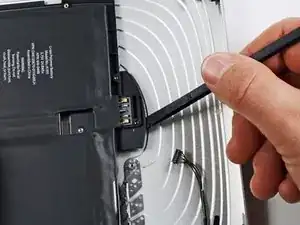

Benutze das flache Ende eines Spudgers, um den Akku vorsichtig aus dem unteren Gehäuse herauszuhebeln.

Erweitere vorsichtig die Lücke, indem du den Spudger hin und her und entlang der rechten Seite des Akkus bewegst.

Schiebe das flache Ende eines Spudgers unter die Oberkante des Akkus und trenne den Kleber weiter auf.

Wenn genügend Platz vorhanden ist, löse mit den Händen jeglichem Klebstoff vom Akku ab, der ihn noch an der Rückseite befestigt.

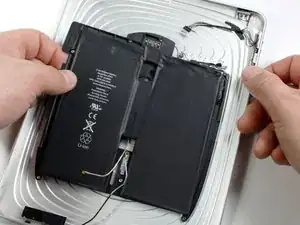

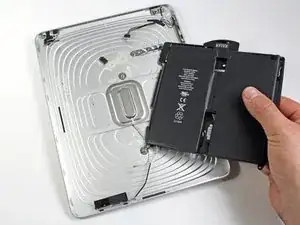

Entferne den Akku von der Rückseite.
