iPad Wi-Fi Displaybaugruppe Ersatz

Geschrieben von: Miroslav Djuric
  • Kommentare: 7
iPad Wi-Fi Displaybaugruppe Ersatz

Schwierigkeitsgrad

Schwierig

Schritte

10

Zeitaufwand

30 Minuten

Einleitung

Verwende dieses Anleitung, um das Display deines iPads zu entfernen.

  1. CR4uCijdW1OugLYO
    CR4uCijdW1OugLYO
    H1FdIigqyDXVftPq
    juxJIpQPuYHqjCn5

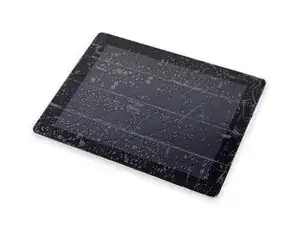

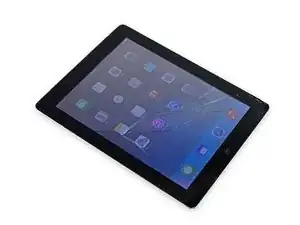

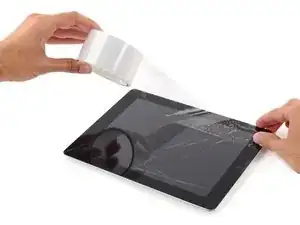

    • Wenn dein Displayglas Risse aufweist, dann musst du die Bruchstellen sichern und Verletzungen verhindern, indem du ein Klebeband auf die Glasscheibe klebst.

    • Lege überlappende Streifen durchsichtigen Klebebands über das Display des iPad, bis die ganze Scheibe bedeckt ist.

    • Dies hält Glasscherben zurück und hält die Scheibe zusammen, wenn das Display angehoben wird.

    • Tu dein Bestes, den Anweisungen genau zu folgen. Wenn das Glas jedoch zerbrochen ist, wird es wahrscheinlich weiter brechen, während du daran arbeitest. Du musst möglicherweise einen Metallspatel und eine Pinzette verwenden, um Glassplitter herauszuziehen.

    • Trage eine Schutzbrille, um deine Augen zu schützen, und achte darauf, den LCD-Bildschirm nicht zu beschädigen.

    1) Are you recommending to cover the display with clear packing tape even if it is intact (not cracked)?

    2) If so,will the tape take the display’s oleophobic coating with it when removed?

    Mitch Stary -

  2. 6iSBMxolHICgNLWh
    6iSBMxolHICgNLWh
    V2YBEIlGCwbukrd2

    • In diesem Schritt wirst du die Display-Einheit vom Gehäuse trennen. Lies weiter und folge den Anweisungen genau, um Schäden am Display und den empfindlichen Halteklammern zu vermeiden.

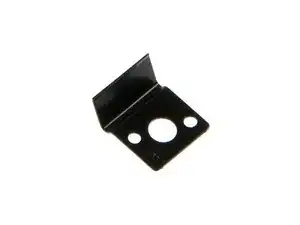

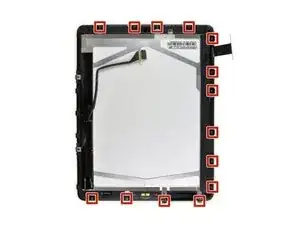

    • Das Display wird von 14 Metallklammern am Gehäuse gehalten. Achte darauf, dass du mit dem Spatel um diese Klammern herum arbeitest und ihn nicht durch sie hindurch schiebst.

    • Falls dir doch einige Klammern brechen sollten, kannst du hier neue bekommen.

  3. HtoIZ4Z5f3XgDvtI
    HtoIZ4Z5f3XgDvtI
    KwUArQsNhHqLVhqh

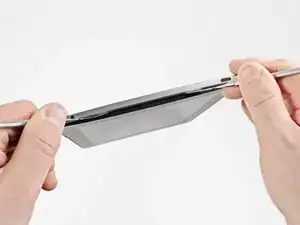

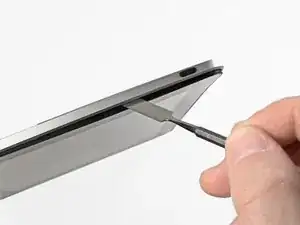

    • Setze einen Metallspatel zwischen die Oberkante der Display-Einheit und die Rückwandbaugruppe ein.

    • Drehe den Spatel von dir weg, um die Laschen entlang der oberen Kante des Bildschirms zu lösen.

    • Setze einen zweiten Metallspatel zwischen die Oberkante der Displaybaugruppe und die Rückwandbaugruppe ein, damit die Laschen nicht wieder einrasten.

    Tip* "ONLY WITH METAL SPUDGER* heat it with a lighter till its warm to touch, then slide it like a butter knife. it reduces chances of chipping glass.

    luckie -

    I've found that by using a thicker iPad tool dents the back less(not at all if your careful) and start prying just under the volume button and working my way down works better as the metal clips are on all sider except the right side.

    richard -

    It would be really helpful to point out where all the clips and tabs are, and to show a picture of them (unbroken), so you know what you're trying to release.

    Styg -

  4. nFUMWpOBTYG5bNsY
    nFUMWpOBTYG5bNsY
    4TSnIcqdX6akNcYF

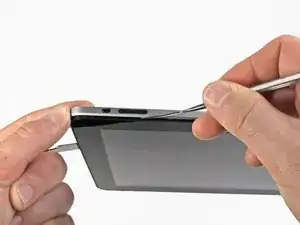

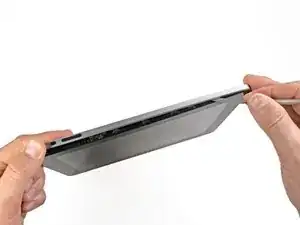

    • Arbeite dich mit einem Spudger an der rechten Kante des iPads entlang.

    • Die Frontplatte wird durch Metallklammern oben, unten und links am Aluminiumrücken gehalten. Die rechte Seite hat Plastiklaschen, die in Aussparungen in der Rückplatte gleiten.

    • Sobald die Clips gelöst sind, hebe die linke Seite der Frontplatte nach oben und schiebe sie nach links, um die Laschen von der Aluminium-Rückplatte zu entfernen.

    • Heble sorgfältig und behutsam - sobald es irgendwo schwer geht, dann arbeite an einer anderen Stelle weiter.

    Its seems easier to undo the clips on the left and bottom by levering them with an iPad tool and pusing the clips in from the edge with another tool when i can visually see them. One the right side, bottom and most of the left side is done there isnt much need to do the top as it will slide off if moved about a centimeter

    richard -

  5. xKFU6GyBqRZ5KXGb

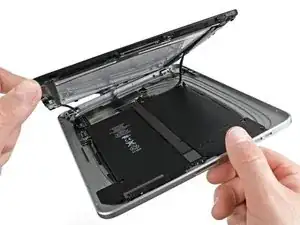

    • Hebe die Display-Einheit an der Unterkante von der Rückwandbaugruppe weg.

    • Versuche jetzt noch nicht die Displaybaugruppe zu entfernen. Sie ist immer noch mit der Rückwandbaugruppe verbunden.

    By it's BOTTOM edge.

    jonathan -

  6. iCYYTspPb3ZJHnc2

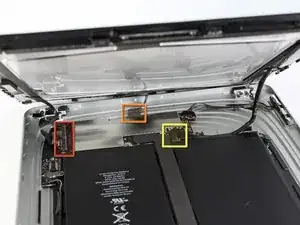

    • In den folgenden Schritten trennst du die drei Kabel, mit denen die Display-Einheit am Logic Board befestigt ist. Die Kabel sind für folgende Komponenten vorgesehen:

    • Touchscreen

    • Umgebungslichtsensor

    • Display Datenkabel

  7. m4HEFXaEBkcC4IPq
    m4HEFXaEBkcC4IPq
    wKG4aXYiHmixlJGN
    baKisuemuiuM2VOM

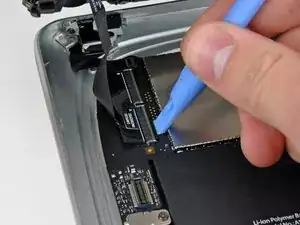

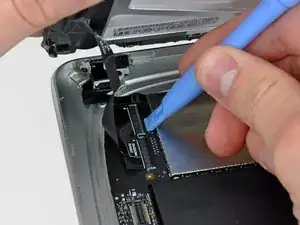

    • Verwende die Kante eines Kunststofföffnungswerkzeugs, um die Halteklappen, die die Touchscreenkabel in ihren Buchsen auf dem Logic Board halten, hochzuklappen.

    • Achte darauf, dass du nur die Halteklappe nach oben klappst, nicht den Sockel selbst.

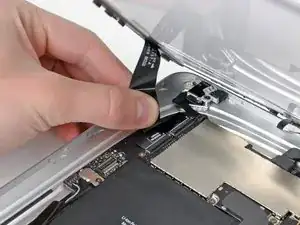

    • Ziehe die Touchscreen Flachbandkabel gerade aus den Sockeln heraus.

  8. f1wApEiGxXdDZJcC

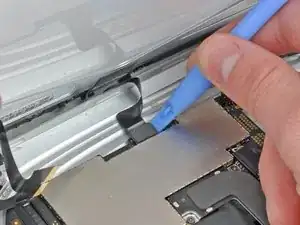

    • Verwende ein Kunststofföffnungswerkzeug, um den Verbinder des Umgebungslichtsensors aus seinem Sockel zu entfernen, indem du ihn vorsichtig nach oben hebelst.

  9. P5MYJfP1QFCrW4gE
    P5MYJfP1QFCrW4gE
    wYPNMPOurVWxRP23

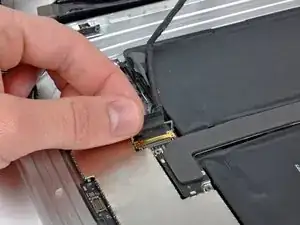

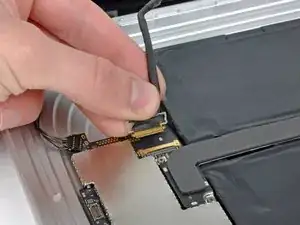

    • Löse das Display-Datenkabel von der Hauptplatine, indem du die Metallsicherung an der schwarzen Plastikzuglasche hochklappst.

    • Ziehe den Verbinder aus dem Sockel.

    • Ziehe den Verbinder parallel zur Oberfläche des Logic Boards.

    IMHO, unhooking data display cable from the other end is preferable to the above location, since the cable itself is sealed or taped onto the assembly.

    Roger Buttermore -

  10. LG5vRuJmF6wL12Of

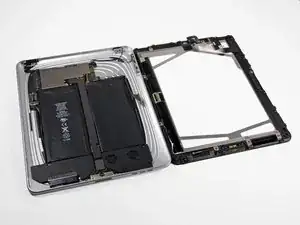

    • Entferne die Display-Einheit von der Rückwandbaugruppe.

Abschluss

Befolge die Anweisungen in umgekehrter Reihenfolge, um das Gerät wieder zusammenzubauen.
