Einleitung
iPhone Akkus werden im Laufe der Zeit schwächer, sie verlieren die Fähigkeit, ihre Ladung zu halten. Apples Akkus sind so gebaut, dass sie für bis zu 500 Ladezyklen 80% der Ladung halten, das sind etwa 18 - 24 Monate bei den meisten Benutzer:innen. Wenn der Akku schwach wird, dann läuft das iPhone auch langsamer. Mit Hilfe dieser Anleitung kannst du den Akku ersetzen, um wieder eine normale Ladefähigkeit zu erhalten.
Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.
Hinweis: Es könnte sein, dass auf dem Display eine Warnung erscheint, dass dies kein Originalakku ist, sogar dann, wenn ein Originalakku eingebaut ist. Wenn dein iPhone problemlos funktioniert, kannst du diesen Hinweis ohne Bedenken ignorieren.
Für eine optimale Leistung sollte der neu eingebaute Akku nach Abschluss der Reparatur kalibriert werden: Lade ihn auf 100% auf, und lasse ihn mindesten zwei weitere Stunden laden. Benutze dann dein iPhone, bis es sich aufgrund eines leeren Akkus ausschaltet. Lade den Akku dann erneut ohne Unterbrechung auf 100% auf.
Um die Reparatur abzuschließen, benötigst du Ersatzklebestreifen.
Werkzeuge
Ersatzteile
-
-
Schalte dein iPhone aus, bevor du mit dem Zerlegen anfängst.
-

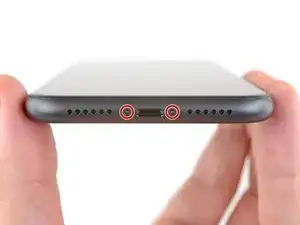

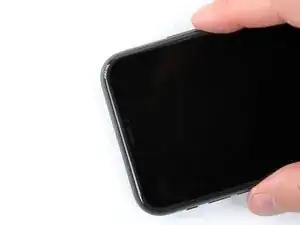

Entferne die beiden 6,7 mm langen Pentalobe Schrauben an der Unterkante des iPhone.
-
-
-

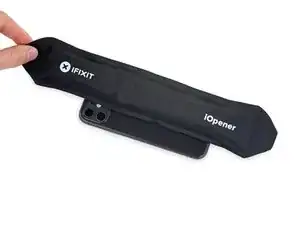

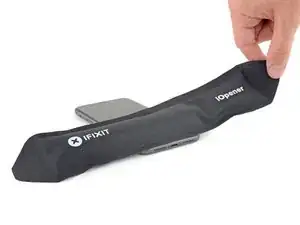

Benutze einen Haartrockner, ein Heißluftgebläse oder bereite einen iOpener vor und erwärme eine Minute lang die Unterkante des iPhones.
-
-
-

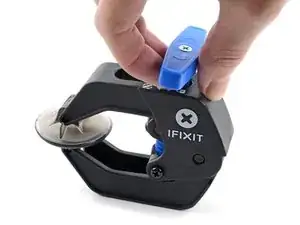

Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus zu deaktivieren.
-

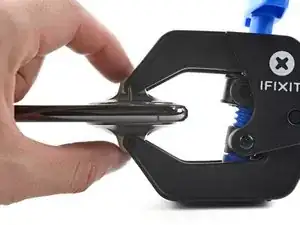

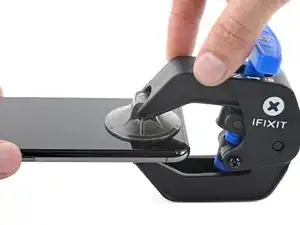

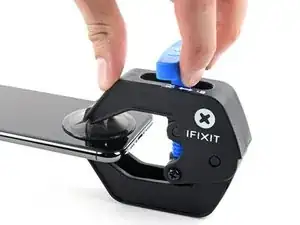

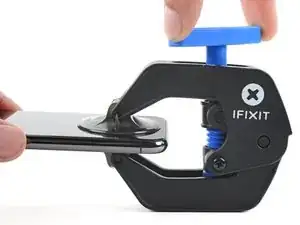

Bringe die Saugheber nahe an der Unterkante des iPhones an, einen auf der Vorderseite, den anderen auf der Rückseite.
-
Drücke die Saugheber auf den Oberflächen fest.
-
-
-
Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.
-
Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.
-
Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.
-

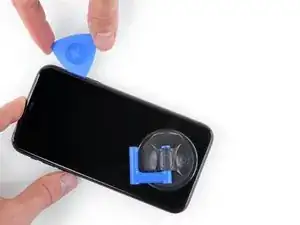

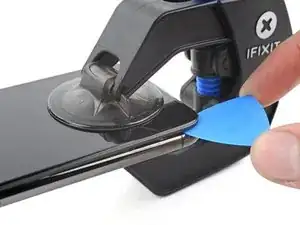

Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.
-
Überspringe die nächsten zwei Schritte .
-
-
-

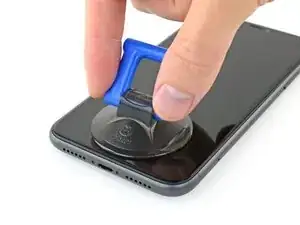

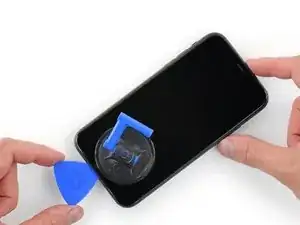

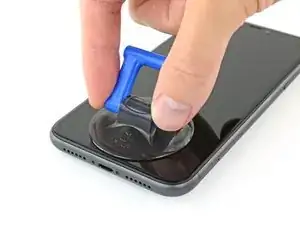

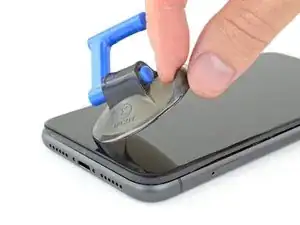

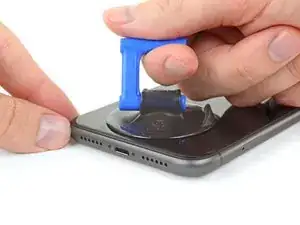

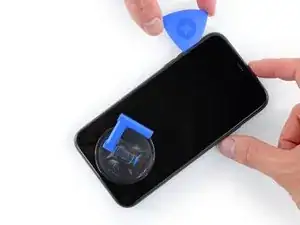

Wenn du einen einzelnen Saugheber benutzt, dann setze ihn an der Unterkante des iPhones auf. Vermeide dabei den gebogenen Teil der Glasscheibe.
-
-
-

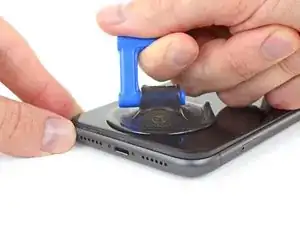

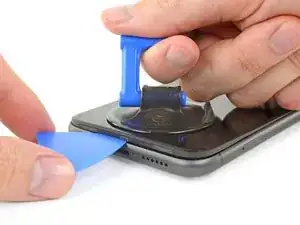

Ziehe den Saugheber kräftig und gleichmäßig hoch, so dass ein kleiner Spalt zwischen Frontpanel und Rückgehäuse entsteht.
-

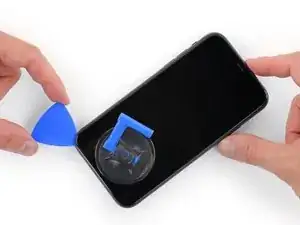

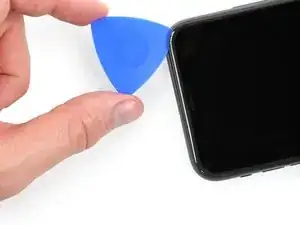

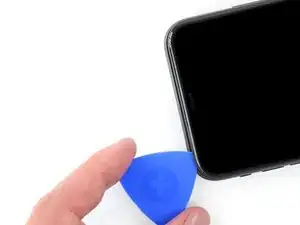

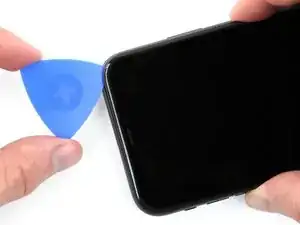

Setze ein Plektrum in den Spalt ein.
-
-
-

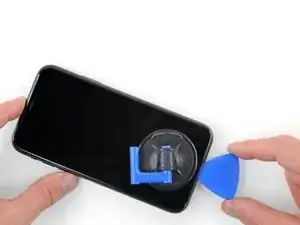

Schiebe das Plektrum um die untere linke Ecke herum und dann an der linken Seite nach oben. Trenne so die Verklebung des Displays auf.
-
-
-
Setze das Plektrum erneut an der Unterkante des iPhones ein und schiebe es zum Auftrennen des Klebers an der rechten Seite nach oben.
-
-
-

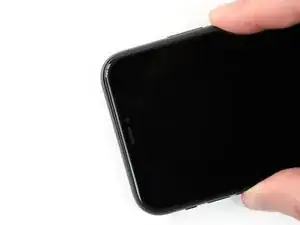

Ziehe die rechte Kante des Displays behutsam nach unten (in Richtung des Lightning-Anschlusses).
-

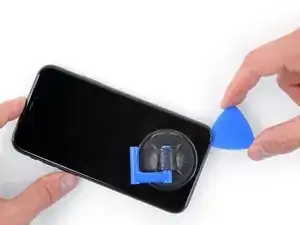

Setze das Plektrum in die obere rechte Ecke des Smartphones ein.
-
-
-
Ziehe das Display soweit wie nötig nach unten (in Richtung des Lightning-Anschlusses), bis der Spalt groß genug ist, um ein Plektrum einzusetzen.
-
Schiebe das Plektrum zur oberen linken Ecke hin und trenne alle restlichen Klebeverbindungen auf.
-
-
-

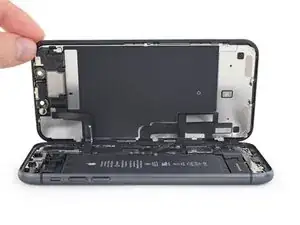

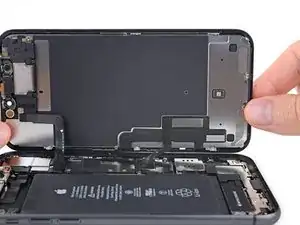

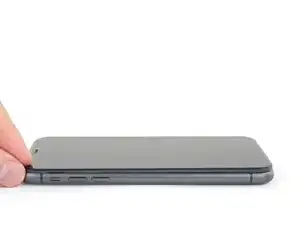

Klappe das Display von der linken Seite her, wie die Rückseite eines Buchs, hoch und öffne das iPhone.
-

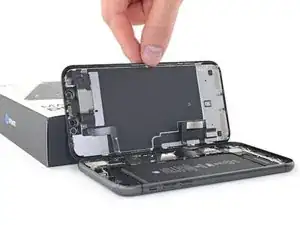

Stütze das Display an einem stabilen Gegenstand ab.
-
-
-

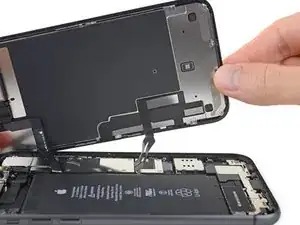

Hebe das Display ein wenig an der Unterkante an und kippe es dabei, so dass du im folgenden Schritt besser an die Schrauben herankommst.
-
-
-
Entferne die drei 1,1 mm Y000 Schrauben, mit denen die Halterung des Akkusteckers befestigt ist.
-
-
-

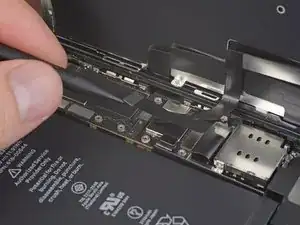

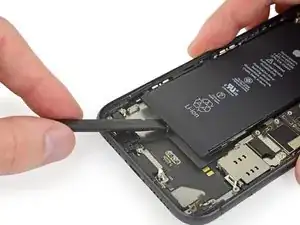

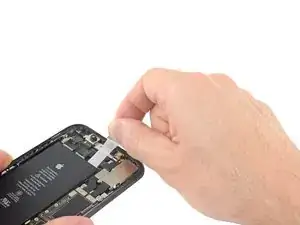

Heble den Akkustecker mit einem Spudger oder einem Fingernagel aus seinem Anschluss auf dem Logic Board.
-
Biege den Stecker ein wenig vom Logic Board weg, so dass er sich nicht versehentlich mit seinem Anschluss verbinden kann.
-
-
-

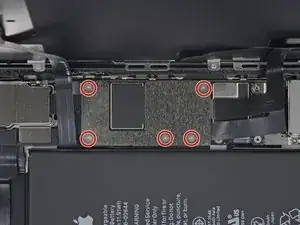

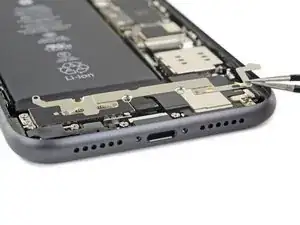

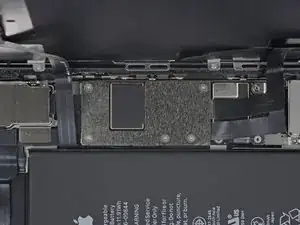

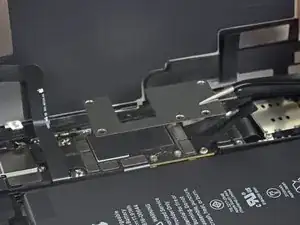

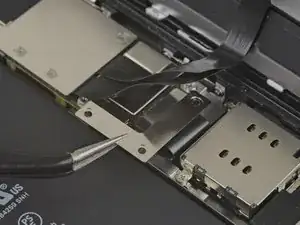

Drehe die fünf 1,1 mm Y000 Schrauben heraus, mit denen die Halterung der Logic Board Abdeckung befestigt ist.
-
-
-

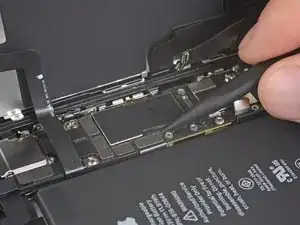

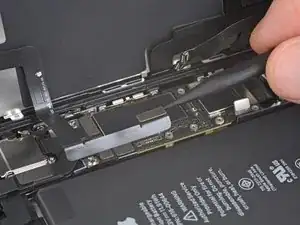

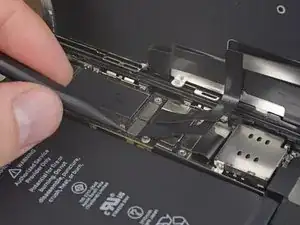

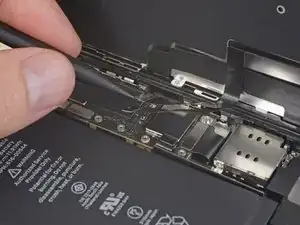

Trenne den Stecker am Kabel zum LCD-Panel mit einem Spudger oder dem Fingernagel ab.
-
Trenne den Touchscreen-Stecker daneben ab.
-
-
-

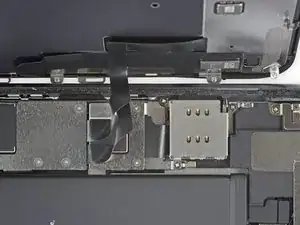

Trenne den Stecker zur Frontsensoren-Gruppe mit der Spudgerspitze oder dem Fingernagel ab.
-
-
-

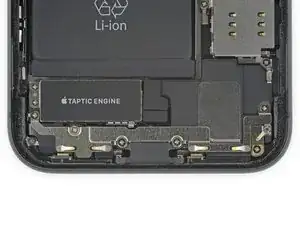

Drehe die fünf Kreuzschlitzschrauben heraus, mit denen die Halterung unterhalb der Taptic Engine und des Lautsprechers befestigt ist:
-
Vier 1,6 mm Schrauben
-
Eine 1,3 mm Schraube
-
-
-

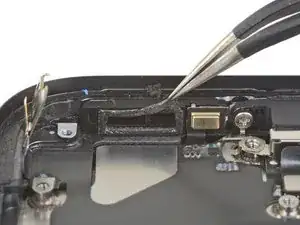

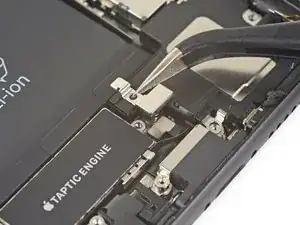

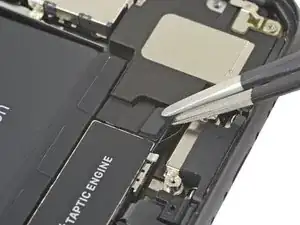

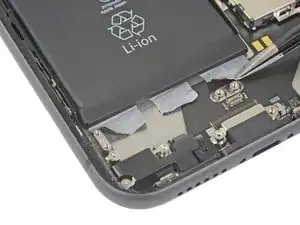

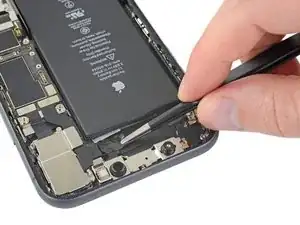

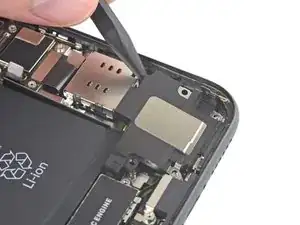

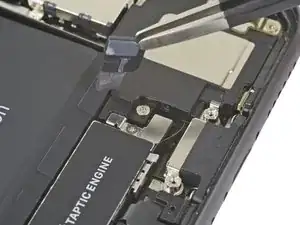

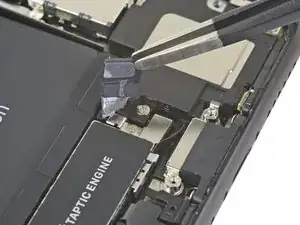

Hebe das schwarze Klebeband und das Gummipad auf dem Stecker der Taptic Engine mit einer Pinzette hoch und entferne beides.
-
-
-

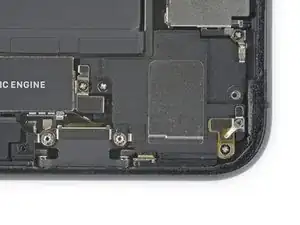

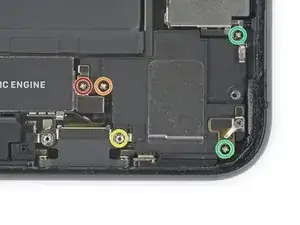

Entferne die fünf Schrauben, mit denen der Lautsprecher und die Halterungen befestigt sind:
-
Eine 1,9 mm Kreuzschlitzschraube
-
Eine 2,3 mm Kreuzschlitzschraube
-
Eine 3,1 mm Abstandsschraube
-
Zwei 1,9 mm Kreuzschlitzschrauben
-
-
-

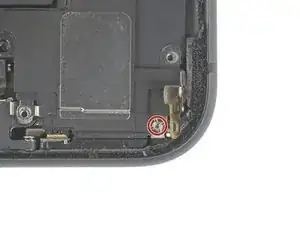

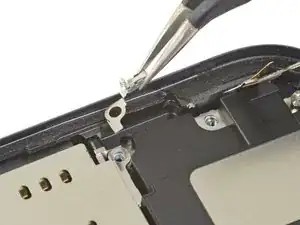

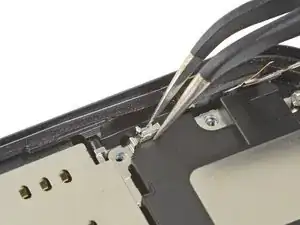

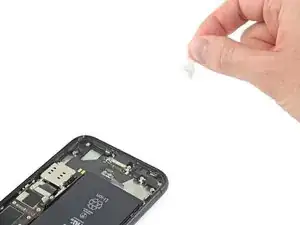

In der unteren Ecke des iPhones befindet sich ein kleines Plättchen, welches die letzte Schraube am Lautsprecher bedeckt. Hebe es hoch und schiebe es zur Seite.
-
Entferne die 2,4 mm Abstandsschraube darunter.
-
-
-

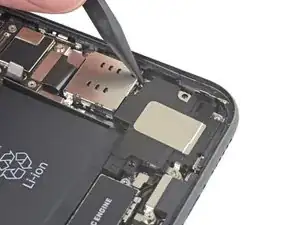

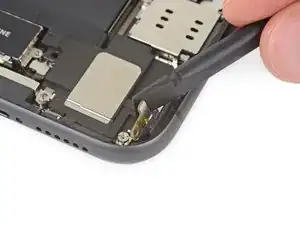

Setze einen Spudger nahe am Gehäuserand des iPhones unter die Oberkante des Lautsprechers ein.
-
Heble die Oberkante des Lautsprechers behutsam hoch.
-
-
-

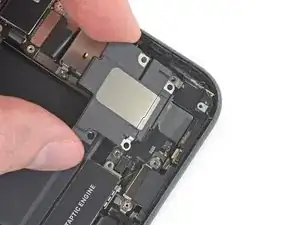

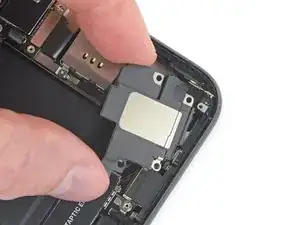

Halte den Lautsprecher an den Seitenkanten und ruckle ihn hin und her, um die Klebeverbindung zur Unterkante des iPhones zu lösen.
-
Ziehe den Lautsprecher von der Unterkante des iPhones weg, bis sich die Klebedichtung löst.
-
-
-

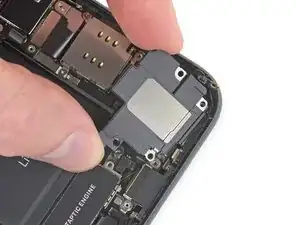

Entferne den Lautsprecher.
-

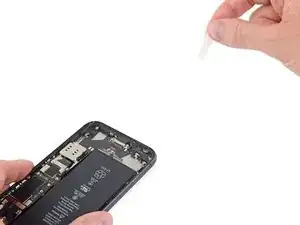

Ziehe alle Kleberreste mit einer Pinzette ab.
-
Reinige alle Klebeflächen darunter mit etwas Isopropylalkohol und einem fusselfreien Tuch oder Kaffeefilterpapier, damit die Dichtung gut hält.
-
Bringe die Dichtung am Lautsprecher an und baue dann den Lautsprecher ein.
-
-
-

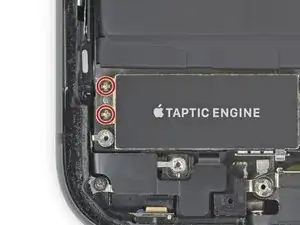

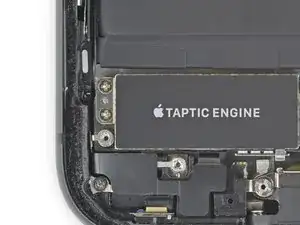

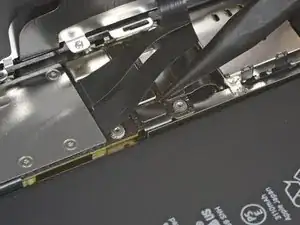

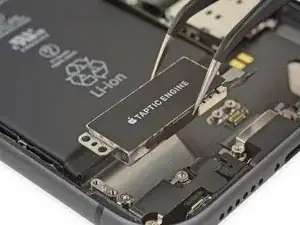

Benutze einen Kreuzschlitzschraubendreher, um die beiden 1,8 mm Kreuzschlitzschrauben zu lösen, mit denen die Taptic Engine befestigt ist.
-
-
-

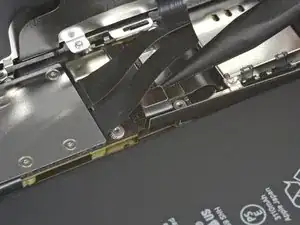

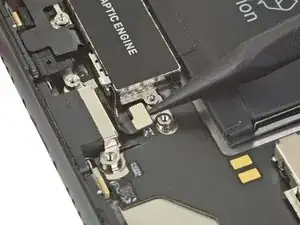

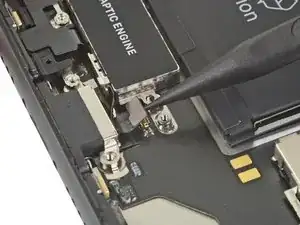

Benutze einen Spudger, um das Flachbandkabel der Taptic Engine gerade aus seinem Anschluss zu hebeln.
-
-
-

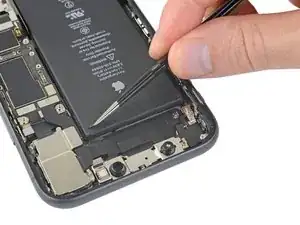

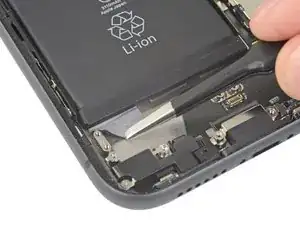

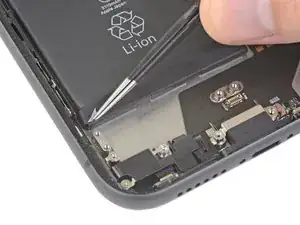

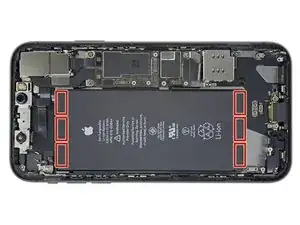

Jeder dieser Klebestreifen hat eine schwarze Zuglasche am Ende, die ein wenig über den Akku vorsteht und auf die Oberseite des Akkus gefaltet ist.
-
-
-
So verbesserst du deine Erfolgschancen:
-
Drücke nicht auf den Akku. Halte ihn nur an den Seitenkanten fest.
-
Halte die Klebestreifen beim Herausziehen flach und zerknittere sie nicht.
-
Ziehe sehr langsam, sodass der Klebestreifen Zeit zum Ablösen hat. Man braucht etwa eine halbe Minute, um den Streifen zu dehnen und zu entfernen.
-
Ziehe in einem flachen Winkel, so dass der Klebestreifen nicht an der Kante des Akkus hängen bleibt.
-
Wenn der Klebestreifen doch unter dem Akku reißen sollte und nicht wieder herausgeholt werden kann, dann arbeite an den anderen Klebestreifen weiter und fahre dann mit den zusätzlichen Schritten weiter unten fort.
-
-
-

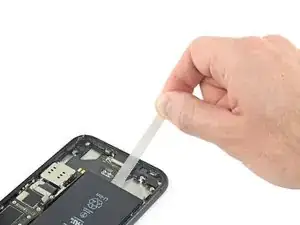

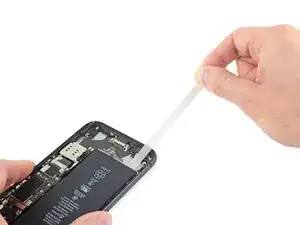

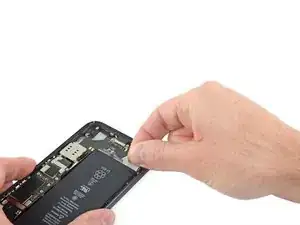

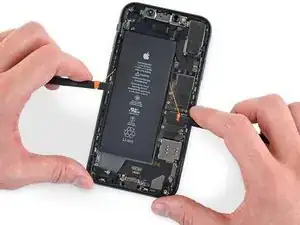

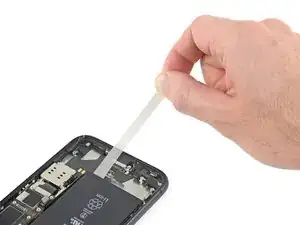

Ziehe die Zuglasche langsam vom Akku weg in Richtung Unterkante des iPhones.
-
Halte den elastische Klebestreifen unter gleichmäßiger konstanter Spannung, bis er ganz aus dem Spalt zwischen Akku und Rückgehäuse herauskommt.
-
Wenn die Zuglaschen dabei abreißen, dann fasse den Klebestreifen mit den Fingern oder der Pinzette nach und fahre mit dem Herausziehen fort.
-
Wenn einer oder mehrere der Klebestreifen unter dem Akku abreißen und nicht herausgeholt werden können, dann versuche erst, die anderen Klebestreifen zu entfernen und mache dann mit den weiter unten beschriebenen Schritten weiter.
-
-
-
Wiederhole die beiden vorherigen Schritte und entferne die anderen beiden Klebestreifen nahe an der Unterkante des iPhones.
-
-
-

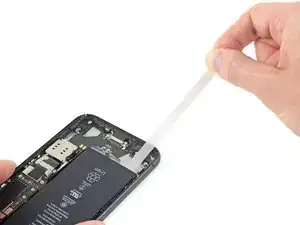

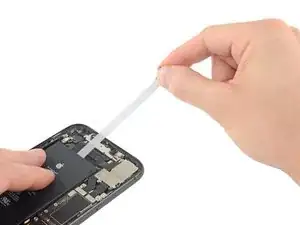

Ziehe die oberen drei elastischen Klebestreifen nacheinander mit der gleichen Methode wie die unteren Klebestreifen heraus.
-
Wenn du alle Klebebänder erfolgreich entfernen konntest, dann überspringe den nächsten Schritt.
-
Wenn einer oder mehrere der Klebestreifen unter dem Akku abgerissen sind und nicht herausgeholt werden können, dann fahre mit dem nächsten Schritt fort.
-
-
-

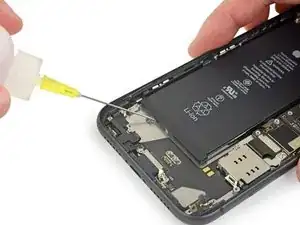

Wenn einer oder mehrere der elastischen Klebestreifen abgerissen sind und der Akku am Rückgehäuse festhängt, kannst du ein paar Tropfen Isopropylalkohol (mindestens 90%ig) unter den Akku nahe bei den verbliebenen Klebestreifen träufeln.
-
Hebe den Akku nach etwa einer Minute behutsam hoch.
-
-
-
Wenn dein Akku noch festhängt und du kein geeignetes Lösungsmittel zur Hand hast, dann kannst du auch das Rückgehäuse mit einem iOpener oder einem Haartrockner direkt am Akku erwärmen.
-
Drehe das iPhone herum, und ziehe einen starken Faden (z.B. Zahnseide oder eine Gitarrensaite) unter dem Akku entlang.
-
Führe den Faden mit einer sägenden Bewegung von Seite zu Seite und trenne die Klebeverbindung auf. Da der Kleber schwer zu verformen ist, kann das einige Zeit dauern, mit etwas Geduld kann er aber doch aufgetrennt werden. Verforme oder beschädige den Akku auf keinen Fall.
-
Beginne an der Oberkante des Akkus und ziehe zur Mitte hin. Führe den Faden nicht über das mittlere Drittel des Akkus, du könntest sonst die Flachbandkabel oder die Drahtlos-Ladespule darunter beschädigen.
-
-
-

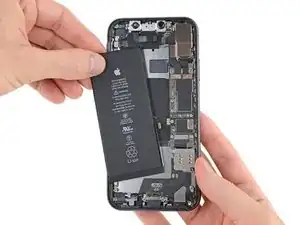

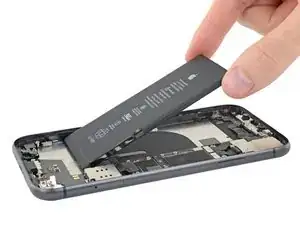

Entferne den Akku.
-
Klebe den Akku fest, löse den Stecker wieder ab und fahre mit dem Zusammenbau fort.
-
Wenn dein neuer Akku nicht mit Klebestreifen versehen ist, dann bringe sie mit Hilfe dieser Anleitung an.
-
Erzwinge nach dem Zusammenbau einen Neustart. Dadurch werden verschiedene Schwierigkeiten vermieden und eine eventuelle Fehlersuche vereinfacht.
-
Vergleiche dein neues Ersatzteil genau mit dem Originalteil. Möglicherweise musst du fehlende Bauteile übertragen oder Schutzfolien abziehen, bevor du es einbauen kannst.
Um dein Gerät wieder zusammenzusetzen, folge den Schritten in umgekehrter Reihenfolge.
Entsorge deinen Elektromüll sachgerecht.
Die Reparatur verlief nicht wie geplant? In unserem iPhone 11 Forum findest du Hilfe bei der Fehlersuche.
