iPhone 11 Pro Display tauschen

Geschrieben von: Jeff Suovanen

Kommentare: 21

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Wenn der Bildschirm deines iPhone 11 Pro gebrochen ist, keine Reaktion oder kein Bild zeigt, obwohl das Smartphone eingeschaltet ist, dann kannst du dein iPhone mit Hilfe dieser Anleitung wieder reparieren.

Die kombinierte Ohrhörer-Lautsprecher/Sensoreinheit auf der Rückseite des Displays ist ab Werk mit deinem iPhone gekoppelt, du musst es deswegen vom alten auf das neue Display übertragen, wenn du einen Displaytausch vornimmst. Der Flood Illuminator ist ein Bestandteil des biometrischen Face ID Systems und Face ID funktioniert nicht mehr, wenn das ursprüngliche Bauteil beschädigt oder falsch eingebaut ist. Ein Austausch durch ein Neuteil führt auch zu einem Ausfall von Face ID, sei also vorsichtig und beschädige keine dieser Bauteile während der Reparatur. Wenn etwas beschädigt wird, kann nur Apple oder ein zertifizierter Apple-Service die Face ID Funktion wiederherstellen.

Hinweis: Nach einem Displaytausch funktioniert True Tone nicht mehr, selbst wenn du ein original Apple Display verwendest. Außerdem kann dein iPhone zeitweise eine Warnung zeigen, mit dem Hinweis auf ein nicht originales Display.

Werkzeuge

Ersatzteile

Schritt 1

Bevor du mit der Reparatur am iPhone beginnst, musst du es auf unter 25% entladen. Ein geladener Lithium-Ionen-Akku kann Feuer fangen und/oder explodieren, wenn er versehentlich beschädigt wird.
Schalte dein iPhone vor der Reparatur aus.
Entferne die beiden 6,7 mm Pentalobe-Schrauben an der Unterkante des iPhones.
Beim Öffnen eines iPhones wird seine Feuchtigkeitsresistenz beeinträchtigt. Halte neue Ersatzdichtungen bereit, bevor du weiterarbeitest, oder vermeide es in Zukunft, das iPhone Feuchtigkeit auszusetzen, wenn du keine neuen Dichtungen einbaust.

Schritt 2

Wenn das Display deines iPhones gesprungen ist, kannst du es mit Klebeband abkleben, damit es nicht weiter zersplittert und du dich nicht daran verletzt.
Platziere Klebestreifen überlappend über die gesamte Oberfläche des Displays.
Dadurch werden die Glassplitter zusammengehalten und das Display ist stabiler, was den Ausbau vereinfacht.
Trage eine Schutzbrille, um deine Augen während der Reparatur vor Glassplittern zu schützen.
Falls der Saugheber in den nächsten Schritten durch das gesplitterte Glas nicht gut anhaftet, empfiehlt es sich, ein Stück starkes Klebeband so zu falten, dass es als Griff benutzt werden kann, um das Display anzuheben.

How to detect my Iphone what screen it is, OLED or LCD?

sabrihakulii - 08/07/20

It’s OLED. You can find the specs here, https://support.apple.com/en-us/HT201296

When you find your phone, at the bottom of the description click on, See the tech specs…

mcr4u2 - 23/08/20

The included suction cups were stiff and worthless. They would not lift the screen. Also, I tried every type of tape on the screen to help the suction cups stick without success. Heavy duty suction cups were for my bathroom also failed. However, I had an old GoPro mount with some preapplied double sided 3M VSB tape and stuck that on the screen near the bottom. Magic! This method had the added bonus of being able to use a GoPro attachment as a handle to lift the screen, and propped up the screen like a kickstand in step 12.

Tawan Khamapirad - 15/12/20

Very cool! Thanks

Antonio -

My screen was pretty stuck… would not budge. Heated, super glued the suction cup, tried gorilla tape. Ended up doing the GoPro mount with 3M VSB tape method mentioned. Worked great. That 3M tape is the bomb.

Rich Wachtel - 03/05/21

The included suction cup took a few tries but ended up working for me.

charlotte -

If you have flat feeler gauges (for adjusting engine valve tappet clearance, ignition points … old school) the .003 thick goes right in. Work your way up until you can get the pick or supplied pry tool in.

William Olstad -

where can I buy 3M VSB plis!!

gerardo artigas cuellar -

3M VHB tape is at auto stores and other big box stores, or online.

nicO Gurney -

I used the tweezers that came with the replacement screen and jammed one of them into the glass and that eventually worked. Heating with a blow dryer is also important. The suction cup was helpful in loosening the adhesive for sure, but just not enough to get the display to come out.

J Olin -

Schritt 3

Durch das Erwärmen der Unterkante wird der Klebstoff am Display aufgeweicht und es kann leichter geöffnet werden.
Erwärme die Unterkante mit einem Haartrockner, einer Heißluftpistole oder einem iOpener ungefähr eine Minute lang, damit der Kleber darunter aufweicht.

Schritt 4

Wir haben die Anti-Clamp entwickelt, um das Öffnen von Geräten zu erleichtern. Die nächsten beiden Schritte zeigen, wie sie verwendet wird. Wenn du sie nicht benutzen willst, überspringe die nächsten zwei Schritte und folge einer anderen Methode.
Genaue Anweisungen für die Anti-Clamp findest du hier.
Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.
Setze die beiden Saugnäpfe am unteren Rand des iPhones an, einen auf der Vorder-, den anderen auf der Rückseite.
Drücke die Saugheber auf den Oberflächen fest.
Wenn die Saugheber nicht gut auf den Flächen haften, dann klebe Paketband darüber.

Schritt 5

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.
Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.
Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.
Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.
Wenn der Spalt groß genug ist, dann setze ein Plektrum an der Unterkante ein.
Wenn es nicht gelingt, mit der Anti-Clamp einen ausreichend großen Spalt zu erzeugen, dann erwärme die Stelle nochmals und drehe den Griff eine halbe Umdrehung im Uhrzeigersinn weiter.
Drehe den Griff jeweils nicht mehr als eine halbe Umdrehung weiter und warte jedes Mal eine Minute lang. Gib der Anti-Clamp Zeit, ihre Arbeit zu erledigen.
Überspringe die nächsten zwei Schritte .

Schritt 6

Wenn du einen einzelnen Saugheber benutzt, dann bringe ihn an der Unterkante des Smartphones an. Vermeide dabei den gekrümmten Teil des Glases.
Wenn das Display stark gesplittert ist, dann haftet der Saugnapf vielleicht besser, wenn du durchsichtiges Paketband aufklebst. Du kannst auch anstelle eines Saughebers sehr starkes Klebeband anbringen. Wenn das alles nicht hilft, kannst du den Saugheber auch mit Sekundenkleber auf der gesplitterten Glasscheibe befestigen.

Schritt 7

Ziehe den Saugheber fest und gleichmäßig hoch, so dass ein kleiner Spalt zwischen Frontpanel und rückwärtigem Gehäuse entsteht.
Setze ein Plektrum in den Spalt ein.
Der wasserdichte Kleber, der das Display befestigt, ist sehr stark. Um den Anfangsspalt zu erzeugen, brauchst du ziemlich viel Kraft. Wenn das schwer geht, dann erwärme nochmals und ruckle das Display vorsichtig auf und ab, damit die Klebeverbindung schwächer wird und endlich ein kleiner Spalt für das Werkzeug entsteht.

Schritt 8

Schiebe das Plektrum um die untere linke Ecke herum und entlang der linken Kante des iPhone nach oben und trenne die Klebeverbindung des Displays auf.
Setze das Plektrum nicht zu tief in das iPhone ein, du könntest sonst innere Bauteile beschädigen.

Schritt 9

Setze das Plektrum wieder in die Unterkante des iPhones ein und schiebe es an der rechten Seite nach oben, wobei der Kleber weiter aufgetrennt wird.
Setze das Plektrum nicht zu tief ein, du könntest sonst die Displaykabel an dieser Seite des iPhones beschädigen. Setze es nur wenige Millimeter tief ein, ungefähr so breit wie die Displayblende.

Schritt 10

Das Display ist an der Oberkante mit Rasten und Klebstoff befestigt.
Ziehe die rechte Kante des Displays behutsam nach unten (in Richtung des Lightning-Anschlusses).
Setze das Plektrum in der oberen rechten Ecke des Smartphones ein.

Schritt 11

Ziehe das Display weiter nach unten (in Richtung Lightning-Anschluss), so dass ein Spalt entsteht, der breit genug für das Plektrum ist.
Schiebe das Plektrum um die obere linke Ecke und trenne die restlichen Klebeverbindungen des Displays auf.
Setze auch hier das Plektrum nicht tiefer als ein paar Millimeter ein - etwa so tief wie die Breite der Displayblende - du könntest die Sensorbaugruppe am Frontpanel beschädigen.

Schritt 12

Ziehe an der kleinen Noppe am Saugheber, um ihn vom Frontpanel abzulösen.

Schritt 13

Klappe das Display wie eine Buchseite von links nach rechts und öffne das iPhone.
Versuche noch nicht, das Display ganz abzulösen, es ist noch mit ein paar empfindlichen Flachbandkabeln am Logic Board angeschlossen.
Lehne das Display an einem Gegenstand an, um es während der Reparatur abzustützen.
Richte die Rasten des Displays beim Zusammenbau an der Oberkante aus und drücke die Oberkante behutsam fest. Lasse dann das restliche Display einschnappen. Wenn es nicht leicht einrastet, dann überprüfe nochmals die Rasten um den Rand des Displays und achte darauf, dass sie nicht verbogen sind.

Schritt 14

Entferne die zwei 1,3 mm Y000-Schrauben von der Halterung der Akkuabdeckung.
Achte bei der gesamten Reparatur auf jede Schraube und stelle sicher, dass jede genau an die ursprüngliche Stelle zurück kommt, damit dein iPhone nicht beschädigt wird.
Beim Zusammenbau ist hier eine gute Gelegenheit, um dein iPhone anzuschalten und alle Funktionen zu überprüfen, bevor du das Display wieder anklebst. Achte darauf, dass dein iPhone wieder ganz ausgeschaltet ist, bevor du weiter arbeitest.

I have the Mako Driver kit. The Y000 in that doesn’t work. it doesn’t seem to work for these screws. Almost feel like the tip needs to be ground down to fit the Y screw.

Lawrence -

German translation says "3 screws” but there are only 2.

Markus Mohr -

Schritt 15

Löse die Halterung des Akkusteckers.

Schritt 16

Heble den Akkustecker mit einem Spudger oder einem sauberen Fingernagel aus seinem Anschluss auf dem Logic Board.
Beschädige dabei nicht die schwarzen Silikondichtungen um diesen und den anderen Anschlüssen auf dem Board. Diese Dichtungen sorgen für Schutz gegen eindringende Feuchtigkeit und Staub.
Biege den Stecker leicht vom Logic Board weg , damit er sich nicht versehentlich mit dem Anschluss verbinden kann und das Smartphone während der Reparatur mit Spannung versorgt.

Schritt 17

Entferne sechs 1,3 mm Y000-Schrauben, mit denen die Halterung der Logic Board Abdeckung befestigt ist.

Schritt 18

Entferne die Halterung.

Schritt 19

Löse mit einem Spudger oder einem Fingernagel den Stecker am OLED-Displaykabel.
Um Press-Fit Stecker wie diesen hier wieder anzuschließen, musst du ihn sorgfältig ausrichten und dann erst auf einer Seite herunterdrücken, bis er einrastet, und das dann auf der anderen Seite wiederholen. Drücke nicht in der Mitte herunter. Wenn der Stecker schlecht sitzt, können die Kontakte verbogen und dauerhaft beschädigt werden.

Schritt 20

Löse den Stecker am Kabel der Frontsensoren-Gruppe mit dem Spudger oder einem Fingernagel.
Löse den Stecker am Kabel des Touchscreens mit dem Spudger oder einem Fingernagel.
Wenn Teile des Touchscreens nach der Reparatur nicht auf Berührung reagieren, dann trenne den Akku ab und verbinde diese Stecker nochmals. Achte darauf, dass sie gut einrasten und dass sich kein Staub oder andere Hindernisse im Anschluss befinden.

Schritt 21

Entferne das Display.
Halte beim Zusammenbau hier an, wenn du die Dichtungen gegen Eindringen von Feuchtigkeit ersetzen willst.

Between steps 20 & 21, use a Y000 driver to remove two 1.3 mm screws securing the sensor cable cover bracket, then carefully remove the long and narrow bracket.

randy -

Schritt 22

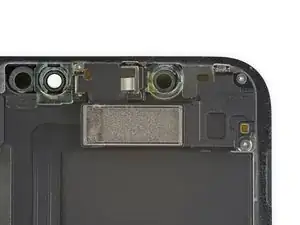

Entferne die drei Y000-Schrauben, mit denen die Lautsprecher/Sensoreinheit auf der Rückseite des Displays befestigt ist:
Zwei 1,3 mm Schrauben
Eine 1,9 mm Schraube

Note that the top left screw has a smaller head than the other 3! You’ll learn like I did if they get mixed up & its really hard to get the other 1.3 mm screw to fit.

Andrew Campbell -

Thank you Andrew. That saved me!

Matt Hunt -

Schritt 23

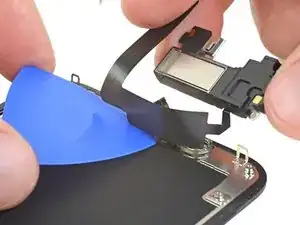

Der Ohrhörer-Lautsprecher ist leicht festgeklebt.
Heble die Oberkante des Lautsprechers vorsichtig mit der Spudgerspitze hoch.
Klappe die Lautsprechereinheit herum - nach unten und weg von der Oberkante des Displays.
Der Lautsprecher ist noch mit einem sehr dünnen Flachbandkabel angeschlossen. Sei vorsichtig und belaste oder beschädige das Kabel nicht.

Schritt 24

Erwärme den oberen Rand des Displays mit einem Haartrockner, einem Heißluftgebläse oder einem iOpener etwa 1 - 2 Minuten lang, damit die Klebeverbindung der Sensoren aufgeweicht wird.

Schritt 25

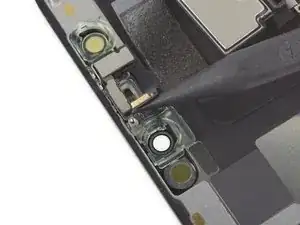

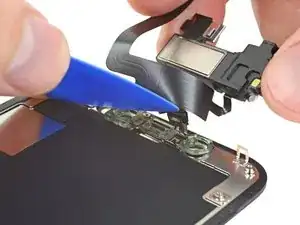

Hebe das Mikrofon mit der Spudgerspitze hoch und hole es aus seiner Vertiefung im Frontpanel heraus.

Schritt 26

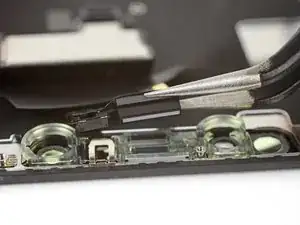

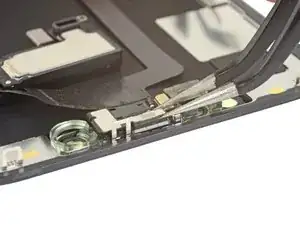

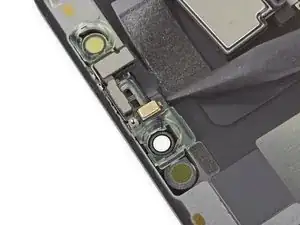

Wackle mit einer Pinzette am Helligkeitssensor und hebe ihn aus seiner Vertiefung im Display heraus.
Wenn der Sensor trotz Wackelns nach ein paar Sekunden nicht heraus kommt, dann erwärme ihn nochmals und versuche es erneut.
Der Sensor ist noch mit einem sehr dünnen Flachbandkabel an der restlichen Sensoreinheit angeschlossen. Sei vorsichtig und belaste oder beschädige das Kabel nicht.

Schritt 27

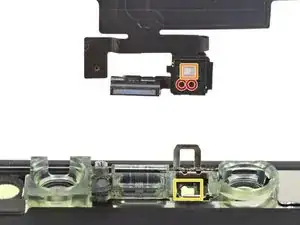

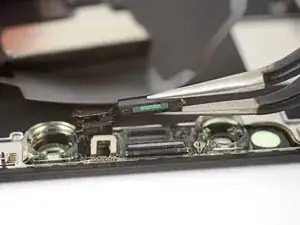

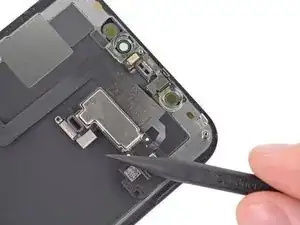

Wenn es dir gelungen ist, den Helligkeitssensor, so wie im ersten Foto, ganz zu entfernen, kannst du zum nächsten Schritt springen.

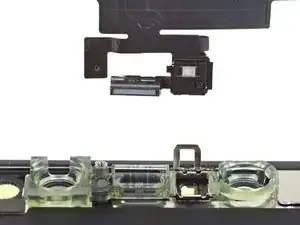

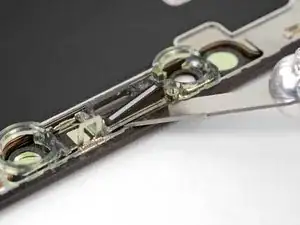

Wenn sich der weiße Diffusionsstreifen abgelöst hat und im Display verblieben ist, so wie im zweiten Bild zu sehen, dann musst du ihn sorgfältig mit einer dünnen Klinge oder Werkzeug an der Oberkante hochheben. Mit etwas Wärme geht es etwas leichter.

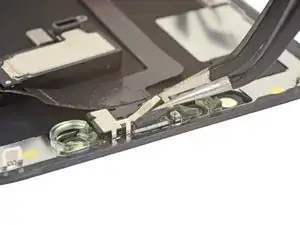

Installiere den Diffusionsstreifen beim Zusammenbau zuerst. Achte darauf, dass er richtig eingelegt ist (im ersten Bild ist die nach vorne zeigende Seite zu sehen, im dritten Bild die zur Rückseite).
Setze anschließend den Helligkeitssensor auf den Diffusionsstreifen auf. Du musst den Sensor festhalten, während du die Schrauben der Ohrhörer/Sensoreinheit festdrehst. Wenn die Schrauben angezogen sind, wird der Sensor an der Stelle bleiben und normal arbeiten.

Schritt 28

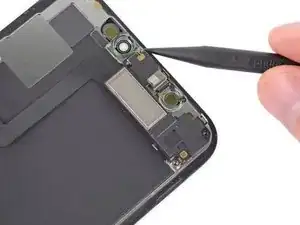

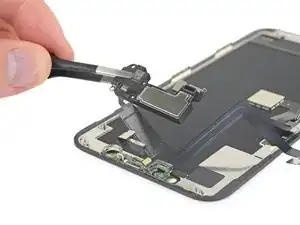

Schiebe ein Plektrum von links nach rechts unter das Flachbandkabel und unter das Näherungssensor/Flood Illuminator Modul.
Wackle behutsam am Modul und hebe es hoch, so dass es aus seiner Vertiefung im Frontpanel herauskommt.
Es geht leichter, wenn du den Lautsprecher hoch hebst, um besser Zugang zu erhalten. Achte dabei nur darauf, dass die empfindlichen Flachbandkabel nicht zu stark belastet werden.

Schritt 29

Entferne die Ohrhörer-Lautsprecher und Frontsensor-Einheit.
Überprüfe beim Zusammenbau die Position des schwarzen Kunstoffeinsatzes für diese Bauteile:
Näherungssensor
Flood Illuminator
Das Modul muss so eingebaut werden, dass diese Bauteile nicht vom Kleber behindert werden.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Teile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, befolge die Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
