iPhone 11 Pro Max Frontkameras tauschen

Geschrieben von: Jeff Suovanen
  • Kommentare: 5
iPhone 11 Pro Max Frontkameras tauschen

Schwierigkeitsgrad

Mittel

Schritte

24

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie du die Einheit der Frontkameras (Selfiekamera) im iPhone 11 Pro Max austauschen kannst. Beachte, dass durch den Austausch dieses Bauteils Face ID nicht mehr funktioniert. Durch diese Reparatur wird zwar die Kamera wieder funktionsfähig, aber Face ID kann nur von Apple oder einem zertifizierten Apple Service wiederhergestellt werden.

  1. fnoVrkABTYSOR2K3
    fnoVrkABTYSOR2K3
    Nb3S1xoKwM2swfkL

    • Bevor du mit der Reparatur am iPhone beginnst, musst du es auf unter 25% entladen. Ein geladener Lithium-Ionen-Akku kann Feuer fangen und/oder explodieren, wenn er versehentlich beschädigt wird.

    • Schalte dein iPhone vor der Reparatur aus.

    • Entferne die beiden 6,7 mm Pentalobe-Schrauben an der Unterkante des iPhones.

    • Beim Öffnen eines iPhones wird seine Feuchtigkeitsresistenz beeinträchtigt. Halte neue Ersatzdichtungen bereit, bevor du weiterarbeitest, oder vermeide es in Zukunft, das iPhone Feuchtigkeit auszusetzen, wenn du keine neuen Dichtungen einbaust.

    Wie soll mann das Handy ausschalten wenn das Display defekt ist oder nicht angeht?

    Elias_Will Diamondblock -

  2. B1ffRZyQYx3RvTG6

    • Durch das Erwärmen der Unterkante wird der Klebstoff am Display aufgeweicht und es kann leichter geöffnet werden.

    • Erwärme die Unterkante des iPhones mit einem Haartrockner, eine Heißluftpistole oder einem iOpener ungefähr eine Minute lang, damit der Kleber darunter aufweicht.

  3. bGFbPVEJHBvJH6QE
    bGFbPVEJHBvJH6QE
    kNmiZqhZOEGtSLCs

    • Bei den nächsten beiden Schritten wird ein iSclack benutzt, ein nützliches Gerät, das wir allen empfehlen, die öfter solche Reparaturen durchführen. Wenn du keinen iSclack hast, dann springe zwei Schritte weiter für eine Alternativmethode.

    • Wenn die Kunststoff-Tiefenlehre am iSclack angebracht ist, dann entferne sie jetzt - sie wird bei größeren Smartphones, wie beim iPhone 11 Pro Max nicht gebraucht.

    • Setze die beiden Saugnäpfe nahe an der Unterkante des iPhones an - einen auf der Oberseite, einen auf der Rückseite.

    • Drücke beide Saugnäpfe gut fest.

    • Wenn das Display oder die Rückseite stark gesplittert ist, dann haften die Saugnäpfe vielleicht besser, wenn du durchsichtiges Paketband aufklebst. Zu diesem Zweck liegen dem iSclack zwei Stücke Klebeband bei.

  4. CZtHEplTsf4TDlbY
    CZtHEplTsf4TDlbY
    tY2glBuIqBfu1PgA
    nKQx6km6aubSK2oT

    • Halte den iSclack gut fest und drücke die Griffe des iSclacks zusammen, so dass sich das Display ein wenig vom iPhone trennt.

    • Versuche noch nicht, das Display ganz abzulösen, ein kleiner Spalt an der Unterkante genügt.

    • Setze ein Plektrum in den Spalt unter dem Display an der Unterkante des iPhones ein.

    • Überspringe die nächsten beiden Schritte.

  5. sPRlLcm1rWkQIxAK
    sPRlLcm1rWkQIxAK
    5THJLa52askoCJD6

    • Wenn du einen einzelnen Saugheber benutzt, bringe ihn an der Unterkante des Smartphones an. Vermeide dabei den gekrümmten Teil des Glases.

    • Wenn das Display stark gesplittert ist, dann haftet der Saugnapf vielleicht besser, wenn du durchsichtiges Paketband aufklebst. Du kannst auch anstelle eines Saughebers sehr starkes Klebeband anbringen. Wenn das alles nicht hilft, kannst du den Saugheber auch mit Sekundenkleber auf der gesplitterten Glasscheibe befestigen.

  6. uDdCJCtPpXEIoe2o
    uDdCJCtPpXEIoe2o
    YZselJ4Z2xhXEdis
    JAMvZBswEH4sXbBL

    • Ziehe den Saugheber fest und gleichmäßig hoch, so dass ein kleiner Spalt zwischen Frontpanel und rückwärtigem Gehäuse entsteht.

    • Setze ein Plektrum in den Spalt ein.

    • Der wasserdichte Kleber, der das Display befestigt, ist sehr stark. Um den Anfangsspalt zu erzeugen, brauchst du ziemlich viel Kraft. Wenn das schwer geht, dann erwärme nochmals und ruckle das Display vorsichtig auf und ab, damit die Klebeverbindung schwächer wird und endlich ein kleiner Spalt für das Werkzeug entsteht.

  7. kRGRAyEundvXAeIb
    kRGRAyEundvXAeIb
    ANGRisptcD5FBQ3s
    DZwBJYCFZ2qQdHPH

    • Schiebe das Plektrum um die untere linke Ecke herum und entlang der linken Kante nach oben und trenne die Klebeverbindung des Displays auf.

    • Setze das Plektrum nicht zu tief in das iPhone ein, du könntest sonst innere Bauteile beschädigen.

  8. iCAP1XgpuQftx1sP
    iCAP1XgpuQftx1sP
    viP6GMB2wWML25OZ
    TLILA3TNlvSRWNWm

    • Setze das Plektrum wieder in die Unterkante des iPhones ein und schiebe es an der rechten Seite nach oben, wobei der Kleber weiter aufgetrennt wird.

    • Setze das Plektrum nicht zu tief ein, du könntest sonst die Displaykabel an dieser Seite des iPhones beschädigen. Setze es nur wenige Millimeter tief ein, ungefähr so breit wie die Displayblende.

  9. q2IFh2rrcPUFxeyv
    q2IFh2rrcPUFxeyv
    CHqF5SMDWLvWtGnY
    OfOIVDHopCcKPyHA

    • Das Display ist an der Oberkante mit Rasten und Klebstoff befestigt.

    • Ziehe die rechte Kante des Displays behutsam nach unten (in Richtung des Lightning-Anschlusses).

    • Setze das Plektrum in der oberen rechten Ecke des Smartphones ein.

  10. 1oPfs1uevfpfYLEe
    1oPfs1uevfpfYLEe
    3DoTMRrGLDWmq5hs

    • Ziehe das Display weiter nach unten (in Richtung Lightning-Anschluss), so dass ein Spalt entsteht, der breit genug für das Plektrum ist.

    • Schiebe das Plektrum um die obere linke Ecke und trenne die restlichen Klebeverbindungen des Displays auf.

    • Setze auch hier das Plektrum nicht tiefer als ein paar Millimeter ein - etwa so tief wie die Breite der Displayblende - du könntest sonst die Sensorbaugruppe am Frontpanel beschädigen.

  11. lGkdVeFpWSVfaOie

    • Ziehe an der kleinen Noppe am Saugheber, um ihn vom Frontpanel abzulösen.

    • Wenn du den iSclack benutzt hast und er immer noch am iPhone befestigt ist, dann entferne ihn jetzt.

  12. HfYrYYYnL6qVgTWL
    HfYrYYYnL6qVgTWL
    gTnXMgoIPoJsGpmZ
    5FRPIqeg1XtytHPp

    • Klappe das Display wie eine Buchseite von links nach rechts auf und öffne so das iPhone.

    • Versuche noch nicht, das Display ganz abzulösen, es ist noch mit ein paar empfindlichen Flachbandkabeln am Logic Board angeschlossen.

    • Lehne das Display an einem Gegenstand, um es während der Reparatur abzustützen.

    • Richte die Rasten des Displays beim Zusammenbau an der Oberkante aus und drücke die Oberkante behutsam fest. Lasse dann das restliche Display einschnappen. Wenn es nicht leicht einrastet, dann überprüfe nochmals die Rasten um den Rand des Displays und achte darauf, dass sie nicht verbogen sind.

  13. 6PnxLxG2BS6Kt2Yc
    6PnxLxG2BS6Kt2Yc
    OrVRrH4IJTc5CE1K

    • Entferne die zwei 1,3 mm Y000-Schrauben von der Halterung der Akkuabdeckung.

    • Achte bei der gesamten Reparatur auf jede Schraube und stelle sicher, dass jede genau an die ursprüngliche Stelle zurück kommt, damit dein iPhone nicht beschädigt wird.

    • Beim Zusammenbau ist das hier jetzt eine gute Gelegenheit, um dein iPhone anzuschalten und alle Funktionen zu überprüfen, bevor du das Display wieder anklebst. Achte darauf, dass dein iPhone wieder ganz ausgeschaltet ist, bevor du weiter arbeitest.

    My Y000 didn’t work on my screws. Does anyone know why?!

    Ivan -

  14. uLdxHJrxwRyVV53E

    • Löse die Halterung.

  15. vGmttThUEZfGxoV4
    vGmttThUEZfGxoV4
    LtqFUCRMfqLqElsR

    • Heble den Akkustecker mit einem Spudger oder einem sauberen Fingernagel aus seinem Anschluss auf dem Logic Board.

    • Beschädige dabei nicht die schwarzen Silikondichtungen um diesen und die anderen Anschlüsse auf dem Board. Diese Dichtungen sorgen für Schutz gegen eindringende Feuchtigkeit und Staub.

    • Biege den Stecker leicht vom Logic Board weg, damit er sich nicht versehentlich mit dem Anschluss verbinden kann und das Smartphone während der Reparatur mit Spannung versorgt.

    The second connection from the battery to the daughterboard should also be disconnected even just as an extra precaution.

    Keegen Payne -

  16. baH2ypVBchGMPlfG
    baH2ypVBchGMPlfG
    5GRdBFOK2qqrPfXl

    • Entferne sechs 1,3 mm Y000-Schrauben, mit denen die Halterung der Logic Board Abdeckung befestigt ist.

    What do you do if one of the screws gets stripped? I can get it out.

    Zach -

    Solder a paper clip to it

    Akeem Scrubb -

  17. Rgo3lrRGbrXfgvHn

    • Entferne die Halterung der Logic Board Abdeckung.

  18. MZSBQinSFrEnZfik
    MZSBQinSFrEnZfik
    GVORGWhD22Bh26sO

    • Löse mit einem Spudger oder einem Fingernagel den Stecker am OLED-Displaykabel.

    • Um Press-Fit Stecker wie diesen hier wieder anzuschließen, musst du ihn sorgfältig ausrichten und dann erst auf einer Seite herunterdrücken, bis er einrastet, und das dann auf der anderen Seite wiederholen. Drücke nicht in der Mitte herunter. Wenn der Stecker schlecht sitzt, können die Kontakte verbogen und dauerhaft beschädigt werden.

  19. CtXlGLDqcsxNWCNP
    CtXlGLDqcsxNWCNP
    vLe2ETBCKEkDKDFq
    YCHmHDGJJBuJB61b

    • Löse den Stecker am Kabel der Frontsensoren-Gruppe mit dem Spudger oder einem Fingernagel.

    • Löse den Stecker am Kabel des Touchscreens mit dem Spudger oder einem Fingernagel.

    • Wenn Teile des Touchscreens nach der Reparatur nicht auf Berührung reagieren, dann trenne den Akku ab und verbinde diesen Stecker nochmals. Achte darauf, dass sie gut einrasten, und dass sich kein Staub oder andere Hindernisse im Anschluss befinden.

  20. ihyIZmkPEMZH1xCW

  21. fXRRQvLWSVuieCWs
    fXRRQvLWSVuieCWs
    kIMZSRK4pJHCdjLJ
    rIMA3YZvBTLhWBrX

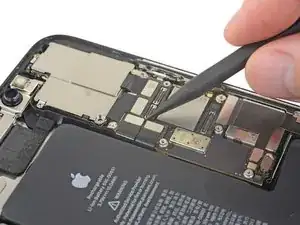

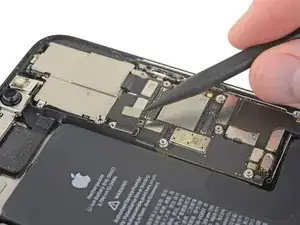

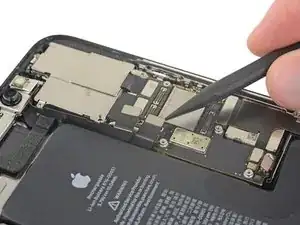

    • Löse die Kabel zum Face ID Punktprojektor und zu den Sensoren mit dem Fingernagel oder einem Spudger aus ihren Anschlüssen auf dem Logic Board.

  22. J5RdIhsLETnVKL1c
    J5RdIhsLETnVKL1c
    bGQplXK1w1fOtouA
    wOoL3tmUFVZoFLgF

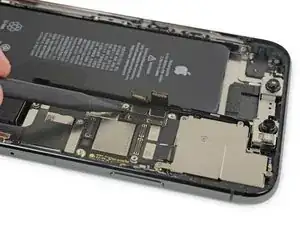

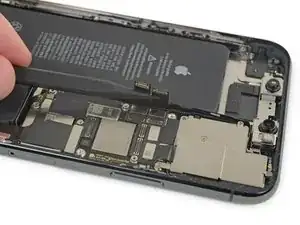

    • Schiebe die Face ID Kabelstecker behutsam vom Logic Board weg, um an den Stecker der Selfiekamera darunter zu gelangen.

    • Heble den Stecker der Selfiekamera gerade hoch und löse ihn ab.

  23. TZTg34eCd3rJ2IZW
    TZTg34eCd3rJ2IZW
    2TrX2O1S1lhw5DkH
    6fMwbsUWAXyuOU6C

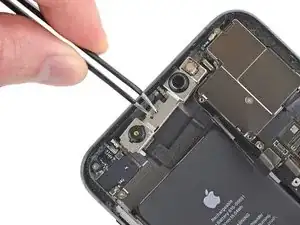

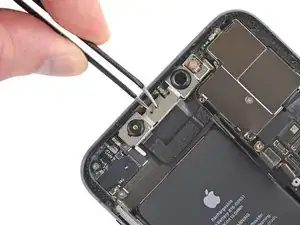

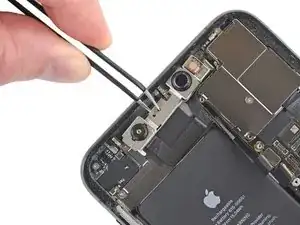

    • Fasse die Frontkamera-Einheit mit einer Pinzette, achte dabei darauf, dass keine Fingerabdrücke auf die Sensoren kommen.

    • Schiebe die Frontkamera-Einheit leicht nach unten und links, so dass sie aus ihrer Fassung kommt.

  24. WlPaMfBcQ6IAiWDG

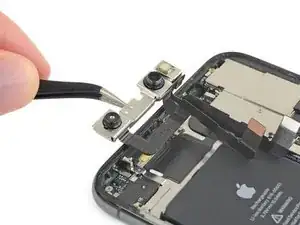

    • Entferne die Frontkamera.

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Teile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, befolge die Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll fachgerecht. .

Die Reparatur verlief nicht wie geplant? Versuche es mit einigen grundsätzlichen Problemlösungen, ansonsten findest du in unserem iPhone 11 Pro Max Forum Hilfe bei der Fehlversuche.
