iPhone 11 Pro Rückkameras tauschen

Schalte dein iPhone vor der Reparatur aus.

Entferne die beiden 6,7 mm Pentalobe-Schrauben an der Unterkante des iPhones.

Erwärme die Unterkante mit einem Haartrockner, einer Heißluftpistole oder einem iOpener ungefähr eine Minute lang, damit der Kleber darunter aufweicht.

Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.

Setze die beiden Saugnäpfe am unteren Rand des iPhones an, einen auf der Vorder-, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.

Wenn der Spalt groß genug ist, dann setze ein Plektrum an der Unterkante ein.

Überspringe die nächsten zwei Schritte .

Wenn du einen einzelnen Saugheber benutzt, dann bringe ihn an der Unterkante des Smartphones an. Vermeide dabei den gekrümmten Teil des Glases.

Ziehe den Saugheber fest und gleichmäßig hoch, so dass ein kleiner Spalt zwischen Frontpanel und rückwärtigem Gehäuse entsteht.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum um die untere linke Ecke herum und entlang der linken Kante des iPhone nach oben und trenne die Klebeverbindung des Displays auf.

Setze das Plektrum wieder in die Unterkante des iPhones ein und schiebe es an der rechten Seite nach oben, wobei der Kleber weiter aufgetrennt wird.

Ziehe die rechte Kante des Displays behutsam nach unten (in Richtung des Lightning-Anschlusses).

Setze das Plektrum in der oberen rechten Ecke des Smartphones ein.

Ziehe das Display weiter nach unten (in Richtung Lightning-Anschluss), so dass ein Spalt entsteht, der breit genug für das Plektrum ist.

Schiebe das Plektrum um die obere linke Ecke und trenne die restlichen Klebeverbindungen des Displays auf.

Ziehe an der kleinen Noppe am Saugheber, um ihn vom Frontpanel abzulösen.

Klappe das Display wie eine Buchseite von links nach rechts und öffne das iPhone.

Lehne das Display an einem Gegenstand an, um es während der Reparatur abzustützen.

Entferne die zwei 1,3 mm Y000-Schrauben von der Halterung der Akkuabdeckung.

Löse die Halterung des Akkusteckers.

Heble den Akkustecker mit einem Spudger oder einem sauberen Fingernagel aus seinem Anschluss auf dem Logic Board.

Biege den Stecker leicht vom Logic Board weg , damit er sich nicht versehentlich mit dem Anschluss verbinden kann und das Smartphone während der Reparatur mit Spannung versorgt.

Entferne sechs 1,3 mm Y000-Schrauben, mit denen die Halterung der Logic Board Abdeckung befestigt ist.

Entferne die Halterung.

Löse mit einem Spudger oder einem Fingernagel den Stecker am OLED-Displaykabel.

Löse den Stecker am Kabel der Frontsensoren-Gruppe mit dem Spudger oder einem Fingernagel.

Löse den Stecker am Kabel des Touchscreens mit dem Spudger oder einem Fingernagel.

Entferne das Display.

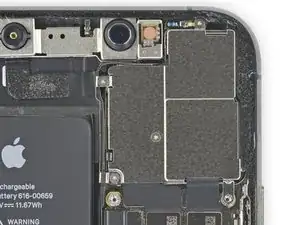

Entferne die beiden 1,5 mm Y000-Schrauben an der linken Seite der Abdeckung der Rückkamera.

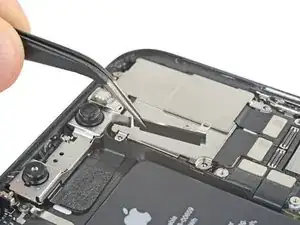

Entferne die Halterung des Flachbandabels des Face ID.

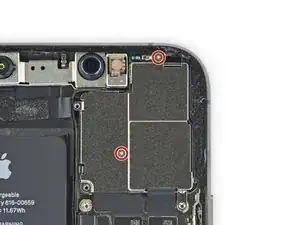

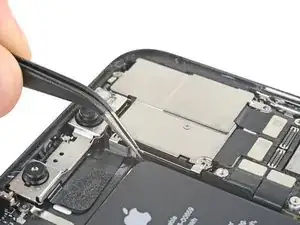

Entferne die beiden 1,2 mm Y000-Schrauben, mit denen die Abdeckung der Rückkamera befestigt ist.

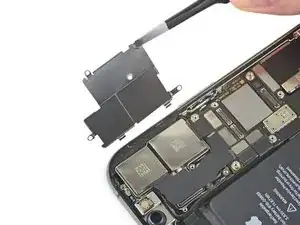

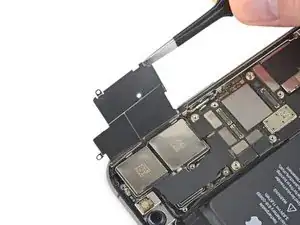

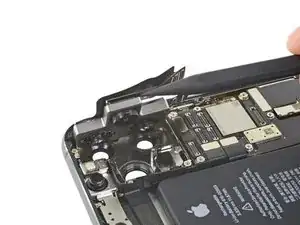

Hebe die Kamera-Abdeckung an der Kante nahe am Akku an und entferne sie.

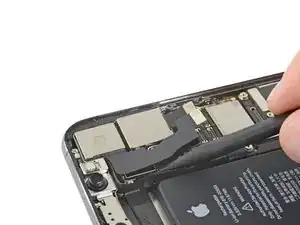

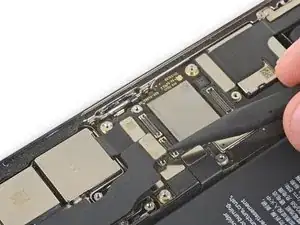

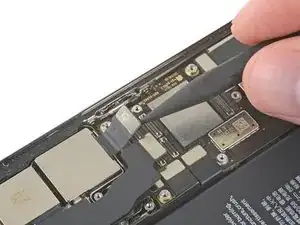

Heble die Stecker der ersten beiden Kameras mit dem Fingernagel oder dem Spudger gerade nach oben aus ihren Anschlüssen heraus.

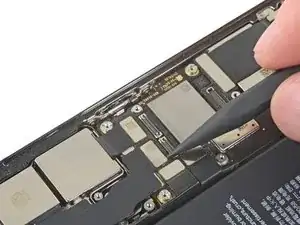

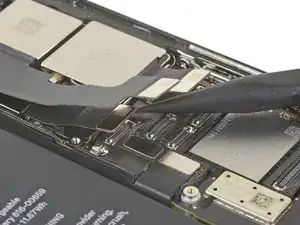

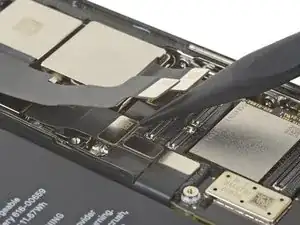

Trenne die dritte Kamera mit dem Spudger ab - der Stecker befindet sich unter dem Kabel, welches du im letzten Schritt abgelöst hast.

Schiebe die Spudgerspitze unter die linke Kante der Kamera-Einheit.

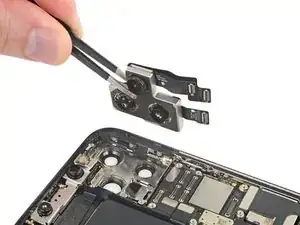

Hebe vorsichtig nach oben und hole die Kameras aus dem iPhone heraus.

Entferne die Rückkamera-Einheit.
