iPhone 11 Rückkameras tauschen

Schalte dein iPhone aus, bevor du mit dem Zerlegen anfängst.

Entferne die beiden 6,7 mm langen Pentalobe Schrauben an der Unterkante des iPhone.

Benutze einen Haartrockner, ein Heißluftgebläse oder bereite einen iOpener vor und erwärme eine Minute lang die Unterkante des iPhones.

Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus zu deaktivieren.

Bringe die Saugheber nahe an der Unterkante des iPhones an, einen auf der Vorderseite, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.

Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.

Überspringe die nächsten zwei Schritte .

Wenn du einen einzelnen Saugheber benutzt, dann setze ihn an der Unterkante des iPhones auf. Vermeide dabei den gebogenen Teil der Glasscheibe.

Ziehe den Saugheber kräftig und gleichmäßig hoch, so dass ein kleiner Spalt zwischen Frontpanel und Rückgehäuse entsteht.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum um die untere linke Ecke herum und dann an der linken Seite nach oben. Trenne so die Verklebung des Displays auf.

Setze das Plektrum erneut an der Unterkante des iPhones ein und schiebe es zum Auftrennen des Klebers an der rechten Seite nach oben.

Ziehe die rechte Kante des Displays behutsam nach unten (in Richtung des Lightning-Anschlusses).

Setze das Plektrum in die obere rechte Ecke des Smartphones ein.

Ziehe das Display soweit wie nötig nach unten (in Richtung des Lightning-Anschlusses), bis der Spalt groß genug ist, um ein Plektrum einzusetzen.

Schiebe das Plektrum zur oberen linken Ecke hin und trenne alle restlichen Klebeverbindungen auf.

Ziehe an der kleinen Noppe am Saugheber, so dass er sich vom Frontpanel ablöst.

Klappe das Display von der linken Seite her, wie die Rückseite eines Buchs, hoch und öffne das iPhone.

Stütze das Display an einem stabilen Gegenstand ab.

Hebe das Display ein wenig an der Unterkante an und kippe es dabei, so dass du im folgenden Schritt besser an die Schrauben herankommst.

Entferne die drei 1,1 mm Y000 Schrauben, mit denen die Halterung des Akkusteckers befestigt ist.

Entferne die Halterung.

Heble den Akkustecker mit einem Spudger oder einem Fingernagel aus seinem Anschluss auf dem Logic Board.

Biege den Stecker ein wenig vom Logic Board weg, so dass er sich nicht versehentlich mit seinem Anschluss verbinden kann.

Drehe die fünf 1,1 mm Y000 Schrauben heraus, mit denen die Halterung der Logic Board Abdeckung befestigt ist.

Entferne die Halterung.

Trenne den Stecker am Kabel zum LCD-Panel mit einem Spudger oder dem Fingernagel ab.

Trenne den Touchscreen-Stecker daneben ab.

Trenne den Stecker zur Frontsensoren-Gruppe mit der Spudgerspitze oder dem Fingernagel ab.

Entferne die Displayeinheit.

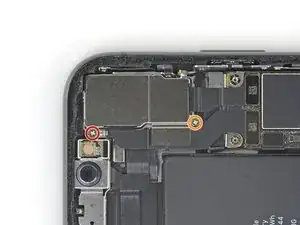

Löse die beiden Kreuzschlizschrauben, die die Abdeckung der Rückkameras befestigen:

Eine 1,4 mm Schraube

Eine 1,3 mm Schraube

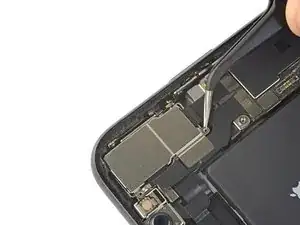

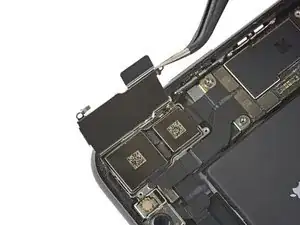

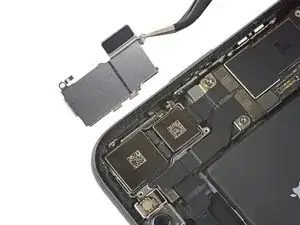

Hebe die Abdeckung an der Kante hoch, die dem Akku am nächsten ist, und entferne sie.

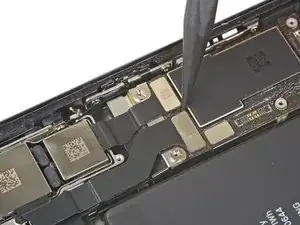

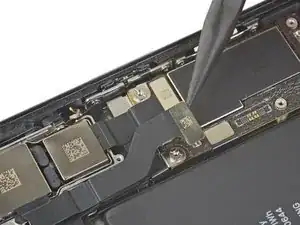

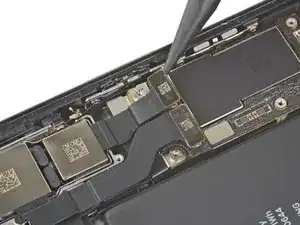

Benutze einen Spudger oder einen Fingernagel, um die Anschlüsse der beiden Kamerakabel zu lösen, indem du sie gerade aus ihren Anschlüssen hochhebelst.

Setze die Spitze eines Spudgers in die untere rechte Ecke der Kamera zwischen Kameraeinheit und den Rahmen des iPhone.

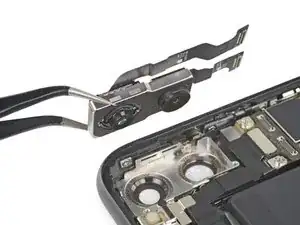

Hebele die Kamera vorsichtig aus dem iPhone heraus.

Entferne die Rückkameraeinheit.
