iPhone 12 Display tauschen

Geschrieben von: Adam O'Camb

Kommentare: 20

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Wenn das Display deines iPhone 12 zerbrochen ist, der Touchscreen nicht mehr reagiert oder beim Einschalten kein Bild zeigt, kannst du es mit Hilfe dieser Anleitung reparieren, indem du die Displayeinheit austauscht.

Die kombinierte Ohrhörer-Lautsprecher und Sensoreinheit auf der Rückseite des Displays ist ab Werk mit deinem iPhone gekoppelt, deswegen musst du sie bei einem Displaytausch vom alten auf das neue Display übertragen. Darin ist auch der Flood Illuminator enthalten. Der Flood Illuminator ist Teil des biometrischen Face ID Systems, seine Funktion geht verloren, wenn das Originalteil beschädigt ist oder falsch eingebaut wird. Es funktioniert auch nicht mit einem neuen Ersatzteil, sei also bei der Reparatur besonders vorsichtig und beschädige keines dieser Teile. Wenn etwas davon kaputt geht, kann nur Apple selbst oder eine von Apple autorisierte Werkstatt die Funktion wiederherstellen.

Hinweis: True Tone funktioniert nach einem Displaytausch nicht mehr, selbst wenn Originalteile von Apple verwendet werden.

Werkzeuge

Ersatzteile

Schritt 1

Bevor du beginnst, entlade deinen Akku auf unter 25%. Ein geladener Lithium-Ionen-Akku kann sich entzünden und/oder explodieren, wenn er bei der Reparatur versehentlich beschädigt wird.
Schalte dein iPhone aus, bevor du mit dem Zerlegen anfängst.
Entferne die beiden 6,75 mm langen Pentalobe P2 Schrauben an der Unterkante des iPhone.
Wenn du das Display des iPhone öffnest, werden seine wasserfesten Dichtungen beschädigt. Halte Ersatzdichtungen bereit, bevor du nach diesem Schritt weitermachst, oder vermeide es, dein iPhone Flüssigkeiten auszusetzen, wenn du es ohne neue Dichtungen wieder zusammenbaust.

Schritt 2

Wenn das Display deines iPhones gesprungen ist, kannst du es mit Klebeband abkleben, damit es nicht weiter zersplittert und du dich nicht daran verletzt.
Platziere Klebestreifen überlappend über die gesamte Oberfläche des Displays.
Dadurch werden die Glassplitter zusammengehalten und das Display ist stabiler, was den Ausbau vereinfacht.
Trage eine Schutzbrille, um deine Augen während der Reparatur vor Glassplittern zu schützen.
Falls der Saugheber in den nächsten Schritten durch das gesplitterte Glas nicht gut anhaftet, empfiehlt es sich, ein Stück starkes Klebeband so zu falten, dass es als Griff benutzt werden kann, um das Display anzuheben.

How to detect my Iphone what screen it is, OLED or LCD?

sabrihakulii - 08/07/20

It’s OLED. You can find the specs here, https://support.apple.com/en-us/HT201296

When you find your phone, at the bottom of the description click on, See the tech specs…

mcr4u2 - 23/08/20

The included suction cups were stiff and worthless. They would not lift the screen. Also, I tried every type of tape on the screen to help the suction cups stick without success. Heavy duty suction cups were for my bathroom also failed. However, I had an old GoPro mount with some preapplied double sided 3M VSB tape and stuck that on the screen near the bottom. Magic! This method had the added bonus of being able to use a GoPro attachment as a handle to lift the screen, and propped up the screen like a kickstand in step 12.

Tawan Khamapirad - 15/12/20

Very cool! Thanks

Antonio -

My screen was pretty stuck… would not budge. Heated, super glued the suction cup, tried gorilla tape. Ended up doing the GoPro mount with 3M VSB tape method mentioned. Worked great. That 3M tape is the bomb.

Rich Wachtel - 03/05/21

The included suction cup took a few tries but ended up working for me.

charlotte -

If you have flat feeler gauges (for adjusting engine valve tappet clearance, ignition points … old school) the .003 thick goes right in. Work your way up until you can get the pick or supplied pry tool in.

William Olstad -

where can I buy 3M VSB plis!!

gerardo artigas cuellar -

3M VHB tape is at auto stores and other big box stores, or online.

nicO Gurney -

I used the tweezers that came with the replacement screen and jammed one of them into the glass and that eventually worked. Heating with a blow dryer is also important. The suction cup was helpful in loosening the adhesive for sure, but just not enough to get the display to come out.

J Olin -

Schritt 3

Durch das Erwärmen der Unterkante des iPhones weicht der Displaykleber auf und das Display kann leichter geöffnet werden.
Erwärme die Unterkante des iPhones mit einem Haartrockner, einem Heißluftgebläse oder einem heißen iOpener ungefähr eine Minute lang, damit der Kleber darunter aufweicht.

Schritt 4

Wir haben die Anti-Clamp entwickelt, um das Öffnen von Geräten zu erleichtern. Die nächsten beiden Schritte zeigen, wie sie verwendet wird. Wenn du sie nicht benutzen willst, überspringe die nächsten zwei Schritte und folge einer anderen Methode.
Genaue Anweisungen für die Anti-Clamp findest du hier.
Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus zu deaktivieren.
Setze die beiden Saugnäpfe am unteren Rand des iPhones an, einen auf der Vorder-, den anderen auf der Rückseite.
Drücke die Saugheber auf den Oberflächen fest.
Wenn die Saugheber nicht gut auf den Flächen haften, dann klebe Paketband darüber.

Schritt 5

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.
Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.
Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.
Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.
Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.
Wenn es nicht gelingt, mit der Anti-Clamp einen ausreichenden großen Spalt zu erzeugen, dann erwärme die Stelle nochmals und drehe den Griff eine halbe Umdrehung im Uhrzeigersinn weiter.
Drehe den Griff jeweils nicht mehr als eine halbe Umdrehung weiter und warte jedes Mal eine Minute lang. Gib der Anti-Clamp Zeit, ihre Arbeit zu erledigen.
Überspringe die nächsten zwei Schritte .

Schritt 6

Wenn du einen einzelnen Saugheber benutzen willst, dann bringe ihn am unteren Rand des Smartphones an, aber nicht zu nahe an der Kante.
Wenn dein Display stark gesplittert ist, dann haftet der Saugheber vielleicht besser, wenn du die Scheibe mit durchsichtigem Paketband abdeckst. Anstelle des Saughebers kannst du auch sehr starkes Klebeband befestigen. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber an der zerbrochenen Scheibe fest.

Schritt 7

Ziehe den Saugheber fest und gleichmäßig nach oben, sodass ein kleiner Spalt zwischen der Frontscheibe und dem Rückgehäuse entsteht.
Setze ein Plektrum in den Spalt ein.
Das Display ist stark mit wasserfestem Kleber befestigt. Um den Spalt zu erzeugen, muss ziemlich viel Kraft aufgebracht werden. Wenn dies zu schwer geht, dann erwärme es nochmals und ruckle die Scheibe vorsichtig auf und ab, bis der Kleber schwächer wird und ein genügend großer Spalt für das Plektrum entsteht.

This seems impossible. I've been trying for an hour with heat and rocking, and the screen doesn't budge. :(

Aubi Abramowitz -

this is impossible, will take years

Evan Z -

Don’t give up! Use more heat and a tad more force. I know you may fear breaking it more, but as long as you don’t stick the prying tool too far or tug too hard, you can do it! I have faith that you can do it!

Rachel Kelley -

Schritt 8

Schiebe das Plektrum um die untere linke Ecke herum und an der linken Seite des Smartphones nach oben, um den Displaykleber aufzutrennen.
Setze das Plektrum nicht zu tief ein, du könntest sonst die Displaykabel an dieser Seite des iPhones beschädigen. Setze es nur ein paar Millimeter tief oder nur etwa so tief wie die Displayblende ein.

Schritt 9

Setze das Plektrum wieder an der Unterkante des iPhones ein und schiebe es zum weiteren Auftrennen des Klebers an der rechten Seite nach oben.
Setze das Plektrum nicht zu tief ein, du könntest Bauteile im Inneren beschädigen.

Schritt 10

An der Oberkante ist das Display sowohl mit Kleber als auch mit Klammern befestigt.
Setze das Plektrum an der rechten Kante des Smartphones ein. Schiebe es um die obere rechte Ecke herum und an der Oberkante entlang.
Auch hier gilt: Setze das Plektrum nur ein paar Millimeter tief ein, etwa so wie die Breite der Displayblende, du könntest sonst die obere Sensorbaugruppe beschädigen.

Schritt 11

Öffne das iPhone so, wie man einen Buchdeckel von rechts her aufschlägt.
Versuche noch nicht, das Display ganz zu entfernen, es ist noch mit empfindlichen Flachbandkabeln am Logic Board des iPhones angeschlossen.
Lehne das Display gegen einem stabilen Gegenstand, so dass es während der Reparatur gut abgestützt stehen bleibt.
Lege das Display beim Zusammenbau in der richtigen Position hin und richte die Rasten an der Oberkante aus. Drücke dann erst die Oberkante fest und lasse dann das restliche Display einrasten. Wenn es nicht gut einrastet, dann überprüfe den Zustand der Rasten um das Display herum und kontrolliere, dass sie nicht verbogen sind.

Schritt 12

Entferne die beiden 1,1 mm langen Y000 Schrauben, mit denen die Abdeckung am Stecker des Akku- und Displaykabels befestigt ist.
Halte während der ganzen Reparatur alle Schrauben gut geordnet und achte darauf, dass jede Schraube an ihren alten Platz zurück kommt, sonst kann das iPhone schwer beschädigt werden.
Beim Zusammenbau ist jetzt eine gute Gelegenheit, um alle Funktionen zu testen, bevor du das iPhone wieder zuklebst. Vergiss nicht, es danach wieder auszuschalten.

Ouch, I see a broken flat here…

Alessandro Sordelli - 20/05/21

Schritt 13

Entferne die Abdeckung.

Schritt 14

Heble den Akkustecker mit einem Spudger oder dem Fingernagel aus seinem Anschluss auf dem Logic Board hoch.
Beschädige dabei nicht die schwarze Silikondichtung an dieser und anderen Verbindungen auf der Platine. Diese Dichtungen schützen zusätzlich gegen Staub und Feuchtigkeit.
Biege den Stecker ein wenig vom Logic Board weg, damit er sich nicht wieder versehentlich verbinden und während der Reparatur das Gerät mit Strom versorgen kann.

Schritt 15

Trenne den Stecker am Displaykabel mit einem Spudger oder dem Fingernagel ab.
Um Press-fit-Verbinder wie diesen hier wieder anzuschließen, musst du ihn sorgfältig ausrichten und erst an einer Seite herunterdrücken, dann an der anderen. Drücke nicht in der Mitte. Wenn der Stecker nicht richtig aufgesetzt wird, können die Kontakte verbogen und dauerhaft beschädigt werden.

Schritt 16

Trenne den Stecker am Touchscreenkabel mit einem Spudger oder dem Fingernagel ab.
Wenn der Touchscreen nach der Reparatur nicht überall richtig funktioniert, dann trenne den Akku nochmals ab und verbinde ihn wieder, so dass er gut einrastet und kein Staub oder Schmutz den Kontakt behindert.

Schritt 17

Entferne die vier Y000-Schrauben, mit denen die Abdeckung am Stecker der Frontsensoren befestigt ist:
Drei 1,1 mm lange Schrauben
Eine 1,4 mm lange Schraube

Schritt 18

Klappe die Abdeckung an der linken Seite hoch, bis sich die kleine Raste auf der rechten Seite löst.
Entferne die Abdeckung.
Setze beim Zusammenbau die Raste auf der rechten Seite zuerst in ihren Schlitz ein, und setze dann die restliche Abdeckung ein.

Schritt 19

Trenne den Stecker am Kabel zu den Frontsensoren mit einem Spudger oder dem Fingernagel ab.

Schritt 20

Entferne das Display.
Wenn du beim Zusammenbau die Abdichtung gegen Feuchtigkeit an den Displaykanten erneuern willst, musst du das jetzt durchführen.

Schritt 21

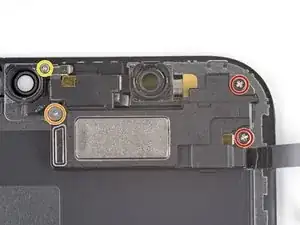

Entferne die vier Schrauben, mit denen die Lautsprecher/Sensoreinheit an der Rückseite des Displays befestigt ist:
Zwei 1,4 mm lange Kreuzschlitzschrauben
Eine 1,7 mm lange Y000 Schulterschraube
Eine 1,2 mm lange Y000 Schraube

Schritt 22

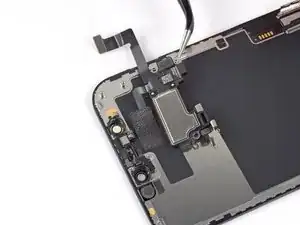

Der Ohrhörer-Lautsprecher ist leicht verklebt.
Heble die Oberkante des Lautsprechers behutsam mit der Spudgerspitze hoch.

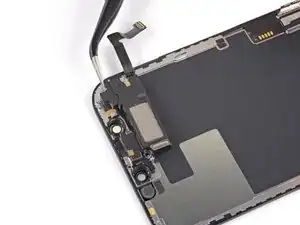

Klappe die Lautsprechereinheit um, also nach unten von der Oberkante des Displays weg.
Der Lautsprecher ist noch mit einem dünnen Flachbandkabel angeschlossen. Belaste das Kabel nicht zu sehr, damit es nicht beschädigt wird.

Schritt 23

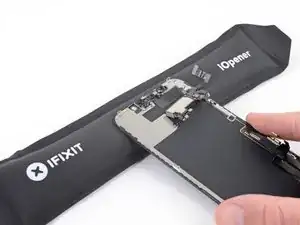

Erwärme den oberen Rand des Displays 1-2 Minuten lang mit einem Haartrockner, einem Heißluftgebläse oder einem iOpener, um den Kleber aufzuweichen, mit dem die Sensoren befestigt sind.

Schritt 24

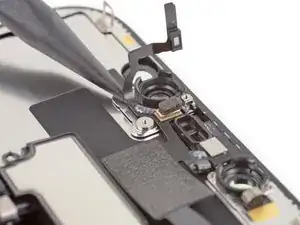

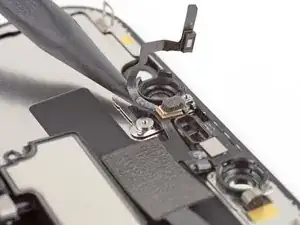

Hebe den Umgebungslichtsensor mit der Spudgerspitze hoch und löse ihn aus seiner Vertiefung im Frontpanel heraus.
Beschädige beim Hebeln nicht die Flachbandkabel des Umgebungslichtsensor.

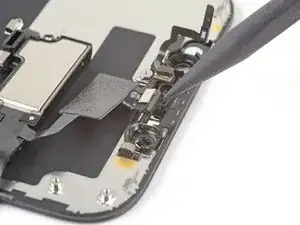

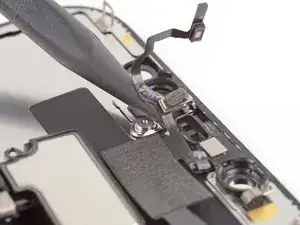

Schiebe den Spudger weiter unter den Umgebungslichtsensor und sein Kabel und löse die Klebeverbindung des Kabels.

Schritt 25

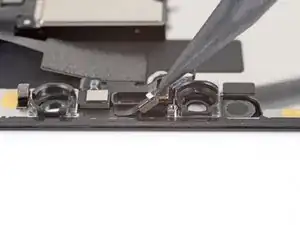

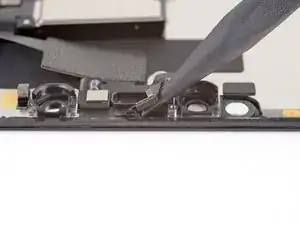

Heble das Mikrofon mit der Spudgerspitze hoch und löse es aus seiner Vertiefung im Frontpanel heraus.

Schritt 26

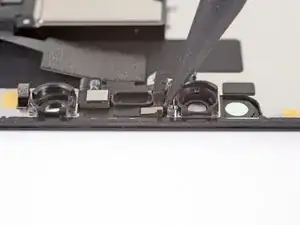

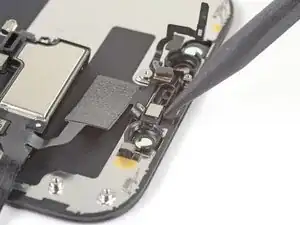

Hebe das Modul bestehend aus Näherungssensor und Flood Illuminator mit der Spudgerspitze hoch und löse es aus seiner Vertiefung im Frontpanel heraus.

Schritt 27

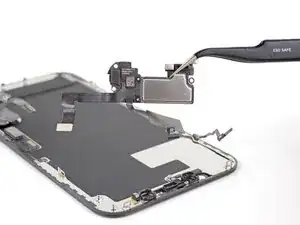

Entferne den Ohrhörer-Lautsprecher und die Frontsensoreinheit.

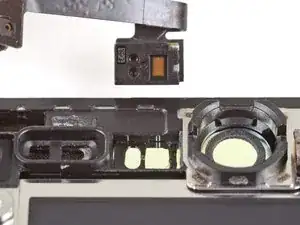

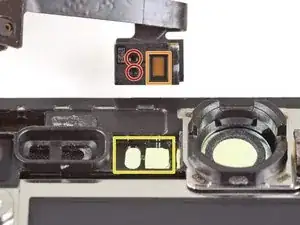

Überprüfe beim Zusammenbau die Position des schwarzen Kunststoffmoduls mit diesen beiden Bestandteilen:
Näherungssensor
Flood Illuminator
Das Modul muss so eingebaut werden, dass diese beiden Bauteile nicht durch Kleber behindert werden.

Abschluss

Vergleiche das Ersatzteil mit dem Originalteil. Eventuell musst du fehlende Bauteile übertragen oder Schutzfolien entfernen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Entsorge deinen Elektroschrott sachgerecht.

Hat die Reparatur nicht den gewünschten Erfolg gebracht? Versuche einige grundsätzliche Lösungen oder frage in unserem iPhone 12 Forum um Hilfe.
