iPhone 12 Frontkameras tauschen

Schalte dein iPhone aus, bevor du mit dem Zerlegen anfängst.

Entferne die beiden 6,75 mm langen Pentalobe P2 Schrauben an der Unterkante des iPhone.

Erwärme die Unterkante des iPhones mit einem Haartrockner, einem Heißluftgebläse oder einem heißen iOpener ungefähr eine Minute lang, damit der Kleber darunter aufweicht.

Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus zu deaktivieren.

Setze die beiden Saugnäpfe am unteren Rand des iPhones an, einen auf der Vorder-, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.

Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.

Überspringe die nächsten zwei Schritte .

Wenn du einen einzelnen Saugheber benutzen willst, dann bringe ihn am unteren Rand des Smartphones an, aber nicht zu nahe an der Kante.

Ziehe den Saugheber fest und gleichmäßig nach oben, sodass ein kleiner Spalt zwischen der Frontscheibe und dem Rückgehäuse entsteht.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum um die untere linke Ecke herum und an der linken Seite des Smartphones nach oben, um den Displaykleber aufzutrennen.

Setze das Plektrum wieder an der Unterkante des iPhones ein und schiebe es zum weiteren Auftrennen des Klebers an der rechten Seite nach oben.

Setze das Plektrum an der rechten Kante des Smartphones ein. Schiebe es um die obere rechte Ecke herum und an der Oberkante entlang.

Öffne das iPhone so, wie man einen Buchdeckel von rechts her aufschlägt.

Lehne das Display gegen einem stabilen Gegenstand, so dass es während der Reparatur gut abgestützt stehen bleibt.

Entferne die beiden 1,1 mm langen Y000 Schrauben, mit denen die Abdeckung am Stecker des Akku- und Displaykabels befestigt ist.

Entferne die Abdeckung.

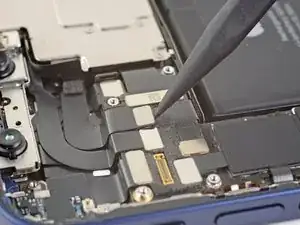

Heble den Akkustecker mit einem Spudger oder dem Fingernagel aus seinem Anschluss auf dem Logic Board hoch.

Biege den Stecker ein wenig vom Logic Board weg, damit er sich nicht wieder versehentlich verbinden und während der Reparatur das Gerät mit Strom versorgen kann.

Trenne den Stecker am Displaykabel mit einem Spudger oder dem Fingernagel ab.

Trenne den Stecker am Touchscreenkabel mit einem Spudger oder dem Fingernagel ab.

Entferne die vier Y000-Schrauben, mit denen die Abdeckung am Stecker der Frontsensoren befestigt ist:

Drei 1,1 mm lange Schrauben

Eine 1,4 mm lange Schraube

Klappe die Abdeckung an der linken Seite hoch, bis sich die kleine Raste auf der rechten Seite löst.

Entferne die Abdeckung.

Trenne den Stecker am Kabel zu den Frontsensoren mit einem Spudger oder dem Fingernagel ab.

Entferne das Display.

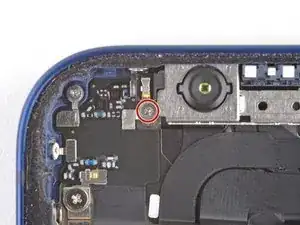

Entferne die einzelne 1 mm lange Y000 Schraube, mit der die Frontkameraeinheit befestigt ist.

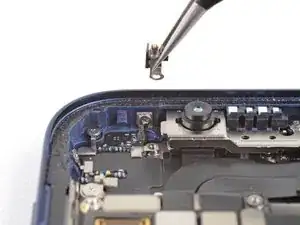

Hebe die Halterung der Frontkamera hoch und entferne sie.

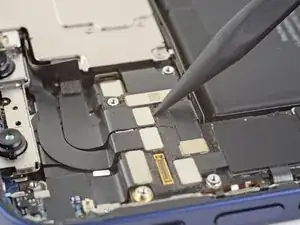

Trenne das Kabel zum Dot Projector des Face ID mit dem Spudger oder dem Fingernagel aus seinem Anschluss auf dem Logic Board ab.

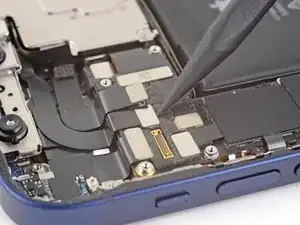

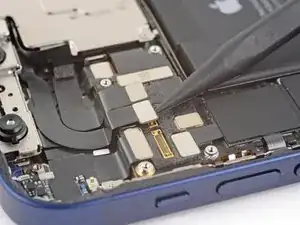

Trenne das Face ID Sensorkabel mit dem Spudger oder dem Fingernagel aus seinem Anschluss auf dem Logic Board ab.

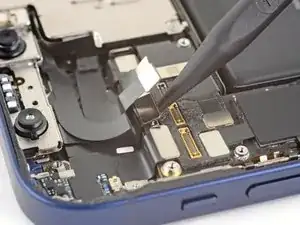

Biege die Face ID Kabelstecker behutsam vom Logic Board weg, um an die darunterliegenden Anschlüsse der Selfiekamera zu gelangen.

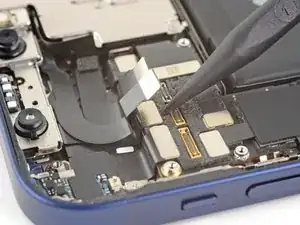

Heble den Stecker der Selfiekamera gerade nach oben und trenne ihn ab.

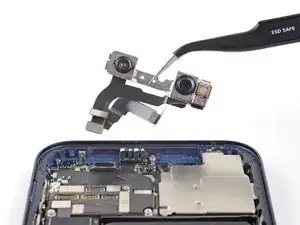

Entferne die Frontkameraeinheit.
