iPhone 12 Pro Max Display tauschen

Schalte dein iPhone aus, bevor du mit dem Zerlegen anfängst.

Entferne die beiden 6,7 mm langen Pentalobe P2 Schrauben an der Unterkante des iPhone.

Wenn das Display deines iPhones gesprungen ist, kannst du es mit Klebeband abkleben, damit es nicht weiter zersplittert und du dich nicht daran verletzt.

Platziere Klebestreifen überlappend über die gesamte Oberfläche des Displays.

Falls der Saugheber in den nächsten Schritten durch das gesplitterte Glas nicht gut anhaftet, empfiehlt es sich, ein Stück starkes Klebeband so zu falten, dass es als Griff benutzt werden kann, um das Display anzuheben.

Bereite einen iOpener vor und lege ihn für etwa eine Minute auf die Unterkante des iPhone, damit der Kleber ein wenig gelöst wird.

Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.

Setze die beiden Saugnäpfe am unteren Rand des Displays an, einen auf der Vorder-, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.ue Zeile.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.

Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.

Überspringe die nächsten zwei Schritte .

Wenn du einen einzelnen Saugheber benutzen willst, dann bringe ihn am unteren Rand des Smartphones an, aber nicht zu nahe an der Kante.

Wenn dein Display stark gesplittert ist, dann haftet der Saugheber vielleicht besser, wenn du die Scheibe mit durchsichtigem Paketband abdeckst. Anstelle des Saughebers kannst du auch sehr starkes Klebeband befestigen. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber an der zerbrochenen Scheibe fest.

Ziehe den Saugheber fest und gleichmäßig nach oben, so dass ein kleiner Spalt zwischen der Frontscheibe und dem Rückgehäuse entsteht.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum um die untere linke Ecke herum und an der linken Seite des Smartphones nach oben, um den Displaykleber aufzutrennen.

Setze das Plektrum wieder an der Unterkante des iPhones ein und schiebe es zum weiteren Auftrennen des Klebers an der rechten Seite nach oben.

Setze das Plektrum an der rechten Kante des Smartphones ein. Schiebe es um die obere rechte Ecke herum und an der Oberkante entlang.

Öffne das iPhone von rechts her, so wie man einen Buchdeckel aufschlägt.

Lehne das Display gegen einem stabilen Gegenstand, so dass es während der Reparatur gut abgestützt stehen bleibt.

Entferne die vier 1,1 mm langen Y000 Schrauben, mit denen die Abdeckung am Stecker des Akku- und Displaykabels befestigt ist.

Entferne die Abdeckung.

Heble den Akkustecker mit einem Spudger oder dem Fingernagel aus seinem Anschluss auf dem Logic Board hoch.

Biege den Stecker ein wenig vom Logic Board weg, damit er sich nicht wieder versehentlich verbinden und während der Reparatur das Gerät mit Strom versorgen kann.

Trenne den Stecker am Displaykabel mit einem Spudger oder dem Fingernagel ab.

Entferne die vier 1,1 mm langen Y000 Schrauben, mit denen die Abdeckung am Stecker der Frontsensoren befestigt ist.

Klappe die Abdeckung an der linken Seite hoch, bis sich die kleine Raste auf der rechten Seite löst.

Entferne die Abdeckung.

Trenne den Stecker am Kabel zu den Frontsensoren mit einem Spudger oder dem Fingernagel ab.

Entferne das Display.

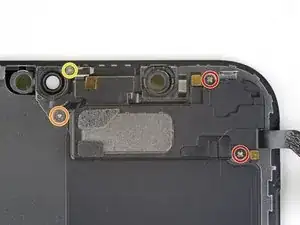

Entferne die vier Schrauben, mit denen die Lautsprecher/Sensoreinheit an der Rückseite des Displays befestigt ist:

Zwei 1,3 mm lange Kreuzschlitzschrauben

Eine 1,8 mm lange Y000 Schulterschraube

Eine 1,1 mm lange Y000 Schraube

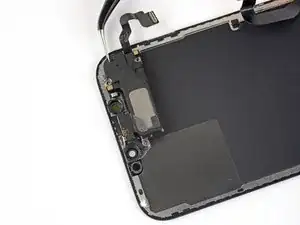

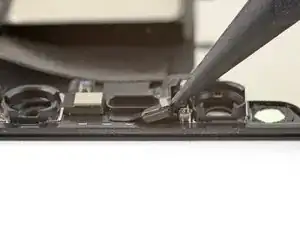

Heble die Oberkante des Lautsprechers behutsam mit der Spudgerspitze hoch.

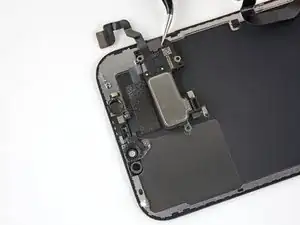

Klappe den Lautsprecher um, also nach unten von der Oberkante des Displays weg.

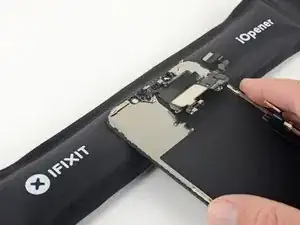

Erwärme den vorderen oberen Rand des Displays 1-2 Minuten lang mit einem iOpener, um den Kleber darunter aufzuweichen, mit dem die Sensoren befestigt sind.

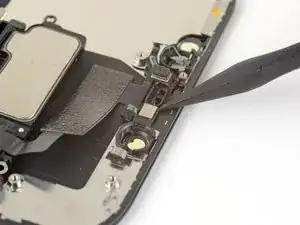

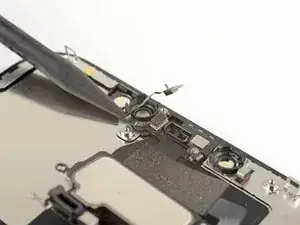

Hebe den Helligkeitssensor mit der Spudgerspitze hoch und löse ihn aus seiner Vertiefung im Frontpanel heraus.

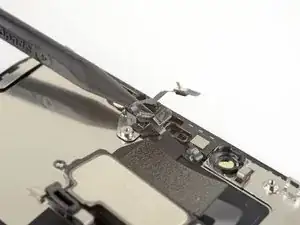

Schiebe den Spudger weiter unter den Helligkeitssensor und das Kabel und löse die Klebeverbindung des Kabels.

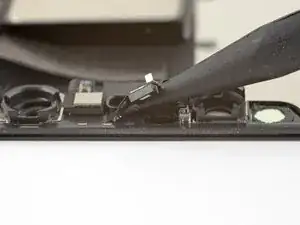

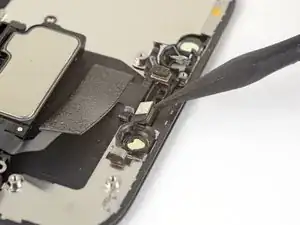

Hebe das Mikrofon mit der Spudgerspitze hoch und löse es aus seiner Vertiefung im Frontpanel heraus.

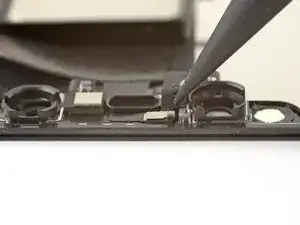

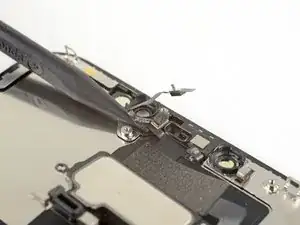

Hebe den Näherungssensor und den Flood Illuminator mit der Spudgerspitze hoch und löse sie aus ihrer Vertiefung im Frontpanel heraus.

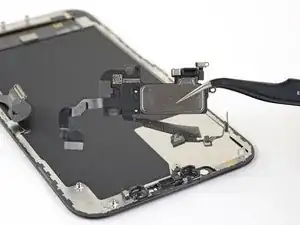

Entferne den Ohrhörer-Lautsprecher und die Frontsensoreinheit.

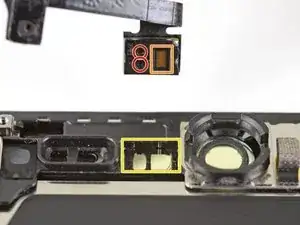

Näherungssensor

Flood Illuminator

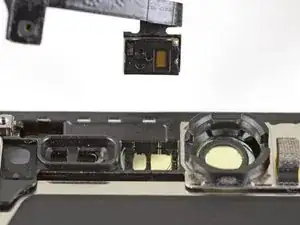

Das Modul muss so eingebaut werden, dass diese beiden Bauteile nicht durch Kleber behindert werden.
