iPhone 12 Pro Rückkameras tauschen

Geschrieben von: Adam O'Camb

Kommentare: 5

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie die Rückkameras im iPhone 12 Pro ausgetauscht werden können. Die Kameramodule werden als Einheit ausgetauscht.

Werkzeuge

Ersatzteile

Schritt 1

Vorsicht: Bevor du beginnst, entlade deinen Akku auf unter 25%. Ein geladener Lithium-Ionen-Akku kann sich entzünden und/oder explodieren, wenn er bei der Reparatur versehentlich beschädigt wird.
Schalte dein iPhone aus, bevor du mit dem Zerlegen anfängst.
Entferne die beiden 6,75 mm langen Pentalobe-P2-Schrauben an der Unterkante des iPhone.
Wenn du das Display des iPhone öffnest, werden seine wasserfesten Dichtungen beschädigt. Halte Ersatzdichtungen bereit, bevor du nach diesem Schritt weitermachst, oder vermeide es, dein iPhone Flüssigkeiten auszusetzen, wenn du es ohne neue Dichtungen wieder zusammenbaust.

Please explain how to power off the phone when the broken screen is not responding to touch.

Tristan Gentile -

Schritt 2

Durch das Erwärmen der Unterkante des iPhone weicht der Displaykleber auf und das Display kann leichter geöffnet werden.
Erwärme die Unterkante des iPhone mit einem Haartrockner, einem Heißluftgebläse oder einem heißen iOpener ungefähr eine Minute lang, damit der Kleber darunter aufweicht.

Schritt 3

Wir haben die Anti-Clamp entwickelt, um das Öffnen von Geräten zu erleichtern. Die nächsten beiden Schritte zeigen, wie sie verwendet wird. Wenn du sie nicht benutzen willst, überspringe die nächsten zwei Schritte und folge einer anderen Methode.
Genaue Anweisungen für die Anti-Clamp findest du hier.
Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus einzustellen.
Bringe die Saugheber nahe an der Unterkante des Displays an, einen auf der Vorderseite, den anderen auf der Rückseite.
Drücke die Saugheber auf den Oberflächen fest.
Wenn die Saugheber nicht gut auf den Flächen haften, dann klebe Paketband darüber.

Schritt 4

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.
Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.
Achte darauf, dass sich die Saugheber weiterhin gegenüber stehen. Wenn sie sich nicht mehr gegenüber stehen, dann löse die Saugheber ein wenig ab und schiebe sie in die richtige Position.
Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich ein Spalt bilden kann.
Wenn der Spalt groß genug ist, dann setze ein Plektrum unter das Display ein.
Wenn es nicht gelingt, mit der Anti-Clamp einen ausreichend großen Spalt zu erzeugen, dann erwärme die Stelle nochmals und drehe den Griff eine halbe Umdrehung im Uhrzeigersinn weiter.
Drehe den Griff jeweils nicht mehr als eine halbe Umdrehung weiter und warte jedes Mal eine Minute lang. Gib der Anti-Clamp Zeit, ihre Arbeit zu erledigen.
Überspringe die nächsten zwei Schritte .

good steps as I always have problems with my camera, but now I have known the reason. I have good cameras shopping in https://www.eromman.com/

yousf azah - 28/12/21

Schritt 5

Wenn du einen einzelnen Saugheber benutzen willst, dann bringe ihn am unteren Rand des Smartphones an, aber nicht zu nahe an der Kante.
Wenn dein Display stark gesplittert ist, dann haftet der Saugheber vielleicht besser, wenn du die Scheibe mit durchsichtigem Paketband abdeckst. Anstelle des Saughebers kannst du auch sehr starkes Klebeband befestigen. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber an der zerbrochenen Scheibe fest.

Schritt 6

Ziehe den Saugheber fest und gleichmäßig nach oben, so dass ein kleiner Spalt zwischen der Frontscheibe und dem Rückgehäuse entsteht.
Setze ein Plektrum in den Spalt ein.
Das Display ist stark mit wasserfestem Kleber befestigt. Um den Spalt zu erzeugen, muss ziemlich viel Kraft aufgebracht werden. Wenn dies zu schwer geht, dann erwärme nochmals und ruckle die Scheibe vorsichtig auf und ab, bis der Kleber schwächer wird und ein genügend großer Spalt für das Plektrum entsteht.

Schritt 7

Schiebe das Plektrum um die untere linke Ecke herum und an der linken Seite des Smartphones nach oben, um den Displaykleber aufzutrennen.
Setze das Plektrum nicht zu tief ein, du könntest die Displaykabel an dieser Seite des iPhone beschädigen. Setze es nur ein paar Millimeter tief, oder nur etwa so tief wie die Displayblende ein.

Schritt 8

Setze das Plektrum wieder an der Unterkante des iPhone ein und schiebe es zum weiteren Auftrennen des Klebers an der rechten Seite nach oben.
Setze das Plektrum nicht zu tief ein, du könntest Bauteile im Inneren beschädigen.

Schritt 9

An der Oberkante ist das Display sowohl mit Kleber als auch mit Klammern befestigt.
Setze das Plektrum an der rechten Kante des Smartphones ein. Schiebe es um die obere rechte Ecke herum und an der Oberkante entlang.
Auch hier gilt: Setze das Plektrum nur ein paar Millimeter tief ein, etwa so wie die Breite der Displayblende, du könntest sonst die Frontpanel-Sensorbaugruppe beschädigen.

Schritt 10

Öffne das iPhone so, wie man einen Buchdeckel von rechts her aufschlägt.
Versuche noch nicht, das Display ganz zu entfernen. Es ist noch mit empfindlichen Flachbandkabeln am Logic Board des iPhone angeschlossen.
Lehne das Display gegen einem stabilen Gegenstand, so dass es während der Reparatur gut abgestützt stehen bleibt.
Lege das Display beim Zusammenbau in der richtigen Position hin und richte die Rasten an der Oberkante aus. Drücke dann erst die Oberkante fest und lasse dann das restliche Display einrasten. Wenn es nicht gut einrastet, dann überprüfe den Zustand der Rasten um das Display herum, und kontrolliere, dass sie nicht verbogen sind.

Schritt 11

Entferne die beiden 1,1 mm langen Y000 Schrauben, mit denen die Abdeckung am Stecker des Akku- und Displaykabels befestigt ist.
Halte während der ganzen Reparatur alle Schrauben gut geordnet und achte darauf, dass jede Schraube an ihren alten Platz zurück kommt, sonst kann das iPhone schwer beschädigt werden.
Beim Zusammenbau ist jetzt eine gute Gelegenheit, um alle Funktionen zu testen, bevor du das iPhone wieder zuklebst. Vergiss nicht, es danach wieder auszuschalten.

Schritt 13

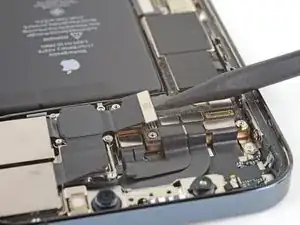

Heble den Akkustecker mit einem Spudger oder dem Fingernagel aus seinem Anschluss auf dem Logic Board hoch.
Beschädige dabei nicht die schwarze Silikondichtung an dieser und anderen Verbindungen auf der Platine. Diese Dichtungen schützen zusätzlich gegen Staub und Feuchtigkeit.
Biege den Stecker ein wenig vom Logic Board weg, damit er sich nicht wieder versehentlich verbinden und das Gerät während der Reparatur mit Strom versorgen kann.

Schritt 14

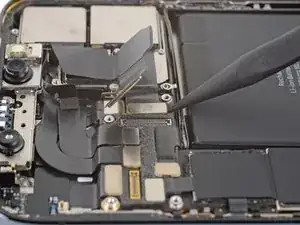

Trenne den Stecker am Displaykabel mit einem Spudger oder dem Fingernagel ab.
Um Press-fit-Verbinder, wie diesen hier, wieder anzuschließen, musst du ihn sorgfältig ausrichten und erst an einer Seite herunterdrücken, dann an der anderen. Drücke nicht in der Mitte. Wenn der Stecker nicht richtig aufgesetzt wird, können die Kontakte verbogen und dauerhaft beschädigt werden.

Schritt 15

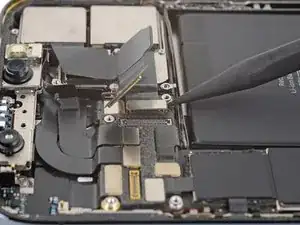

Trenne den Stecker am Touchscreenkabel mit einem Spudger oder dem Fingernagel ab.
Wenn der Touchscreen nach der Reparatur nicht überall richtig funktioniert, dann trenne den Akku nochmals ab und verbinde ihn wieder, so dass er gut einrastet und kein Staub oder Schmutz den Kontakt behindert.

Schritt 16

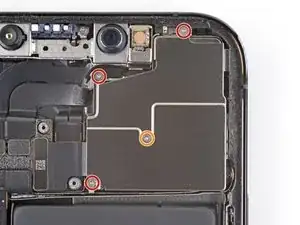

Entferne die vier Y000-Schrauben, mit denen die Abdeckung am Stecker der Frontsensoren befestigt ist:
Drei 1,1 mm lange Schrauben
Eine 1,4 mm lange Schraube

Schritt 17

Klappe die Abdeckung an der linken Seite hoch, bis sich die kleine Raste auf der rechten Seite löst.
Entferne die Abdeckung.
Setze beim Zusammenbau die Raste auf der rechten Seite zuerst in ihren Schlitz ein, klappe dann die Abdeckung nach unten, bis sie richtig sitzt.

Schritt 18

Trenne den Stecker am Kabel zur Frontsensoreinheit mit einem Spudger oder dem Fingernagel ab.

Schritt 19

Entferne die Displayeinheit.
Wenn du beim Zusammenbau die Abdichtung gegen Feuchtigkeit an den Displaykanten erneuern willst, musst du das jetzt durchführen.

Schritt 20

Entferne die vier Y000 Schrauben, mit denen die Abdeckung der Rückkamera befestigt ist:
Drei 1,6 mm lange Schraube
Eine 1,4 mm Schraube

Schritt 21

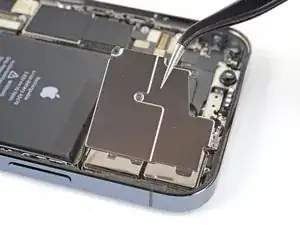

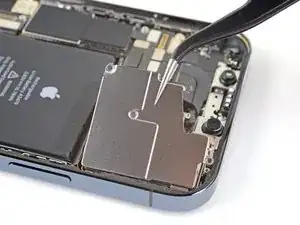

Hebe die Abdeckung der Kamera an der Kante direkt am Logic Board hoch und entferne sie.
Setze beim Einbau der Kameraabdeckung zuerst die Lasche an der Außenkante in ihren Schlitz im Rahmen des Smartphones ein. Klappe dann die Abdeckung wie ein Scharnier zu.

Schritt 22

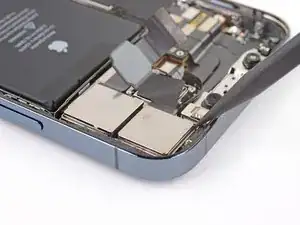

Heble den Stecker am Kabel der ersten Kamera mit dem Spudger oder dem Fingernagel nach oben und löse ihn aus seinem Anschluss heraus.

Schritt 23

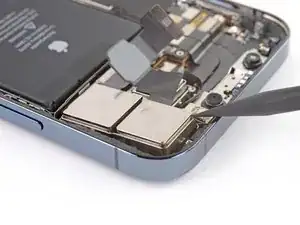

Heble den Stecker am Kabel der zweiten Kamera mit dem Spudger oder dem Fingernagel nach oben und löse ihn aus seinem Anschluss heraus.

Schritt 24

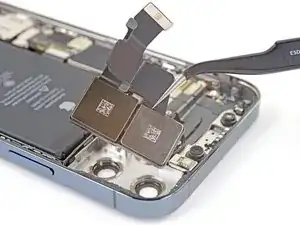

Hebe die Kameraeinheit mit der Spudgerspitze aus dem iPhone heraus.
Entferne die Rückkameras.

Abschluss

Vergleiche das Ersatzteil mit dem Originalteil. Eventuell musst du fehlende Bauteile übertragen oder Schutzfolien entfernen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge. Reinige die notwendigen Stellen mit Isopropylalkohl (mindestens 90%ig) und bringe neue Klebestreifen an.

Entsorge deinen Elektroabfall sachgerecht.
