iPhone 12 mini Display tauschen

Schalte dein iPhone aus, bevor du mit dem Zerlegen beginnst.

Entferne die beiden 6,7 mm langen Pentalobe-Schrauben an der Unterkante des iPhone.

Erwärme die Unterkante des iPhone mit einem Haartrockner, einem Heißluftgebläse oder einem heißen iOpener ungefähr zwei Minuten lang, damit der Kleber darunter aufweicht.

Drücke den blauen Griff zum Scharnier hin, um den Öffnungsmodus zu deaktivieren.

Setze die beiden Saugnäpfe nahe an der Unterkante des iPhones auf, einen auf der Vorder-, den anderen auf der Rückseite.

Drücke die Saugheber auf den Oberflächen fest.

Drücke den blauen Griff vom Scharnier weg in die Stellung für den Öffnungsmodus.

Drehe den Griff im Uhrzeigersinn, bis du merkst, dass sich die Saugheber dehnen.

Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich das Display unten löst.

Wenn die Anti-Camp einen Spalt geschaffen hat, der breit genug ist, dann schiebe ein Plektrum unter das Display ein.

Überspringe die nächsten zwei Schritte .

Wenn du einen einzelnen Saugheber benutzen willst, dann bringe ihn so nah wie möglich an der Unterkante des Smartphones an.

Wenn dein Display stark gesplittert ist, dann haftet der Saugheber vielleicht besser, wenn du die Scheibe mit durchsichtigem Paketband abklebst. Anstelle des Saughebers kannst du auch sehr starkes Klebeband befestigen. Wenn das alles nicht hilft, dann klebe den Saugheber mit Sekundenkleber an der zerbrochenen Scheibe fest.

Ziehe den Saugheber fest und gleichmäßig nach oben, so dass ein kleiner Spalt zwischen der Frontscheibe und dem Rückgehäuse entsteht.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum um die untere rechte Ecke herum und an der rechten Seite des Smartphones nach oben, um den Displaykleber aufzutrennen.

Setze das Plektrum an der unteren linken Ecke des iPhones wieder ein.

Schiebe das Plektrum um die untere linke Ecke herum und entlang der linken Seite nach oben, wobei der Displaykleber aufgetrennt wird.

Setze das Plektrum an der rechten oberen Ecke des Glasscheibe ein.

Schiebe das Plektrum um die obere rechte Ecke herum. Aufgrund der Rasten spürst du wahrscheinlich etwas Widerstand.

Schiebe das Plektrum an der Oberkante entlang und trenne den restlichen Kleber auf, mit dem das Display befestigt ist.

Ziehe an der kleinen Noppe am Saugheber, damit er sich von der Scheibe löst.

Wenn du mit einem iSclack gearbeitet hat und er immer noch befestigt ist, dann entferne ihn jetzt.

Öffne das iPhone so, wie man einen Buchdeckel von rechts her aufschlägt.

Lehne das Display gegen einem stabilen Gegenstand, so dass es während der Reparatur senkrecht stehen bleibt.

Entferne die beiden 1,25 mm langen Y000 Schrauben, mit denen die Halterung an der Abdeckung am Stecker des Akku- und Displaykabels befestigt ist.

Entferne die Halterung des Display- und Akkukabelsteckers mit einer Pinzette.

Heble den Akkustecker mit einem Spudger oder dem Fingernagel aus seinem Anschluss auf dem Logic Board hoch.

Biege den Stecker ein wenig vom Logic Board weg, damit er sich nicht wieder versehentlich verbinden und während der Reparatur das Gerät mit Strom versorgen kann.

Heble den Stecker am OLED-Displaykabel mit einem Spudger oder dem Fingernagel aus seinem Anschluss auf dem Logic Board hoch.

Entferne die fünf 1 mm langen Y000-Schrauben, mit denen die Abdeckung der Frontsensoreinheit befestigt ist.

Entferne die Halterung der Frontsensoreinheit mit einer Pinzette.

Trenne den Stecker am Kabel zur Frontsensoreinheit mit einem Spudger oder dem Fingernagel ab.

Entferne die Displayeinheit.

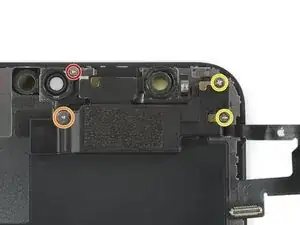

Entferne eine 1,1 mm lange Tri-Point Y000 Schraube.

Entferne eine 1,8 mm lange Tri-Point Y000 Schraube.

Entferne zwei 1,6 mm lange Kreuzschlitzschrauben #00.

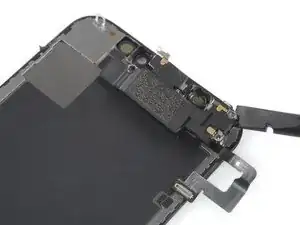

Schiebe das flache Ende eines Spudgers unter die obere rechte Ecke des Ohrhörer-Lautsprechers und klappe ihn zur Rückseite hin.

Erwärme den oberen vorderen Rand des Displays 1-2 Minuten lang mit einem Haartrockner, einem Heißluftgebläse oder einem iOpener, um den Kleber darunter aufzuweichen, mit dem die Sensoren befestigt sind.

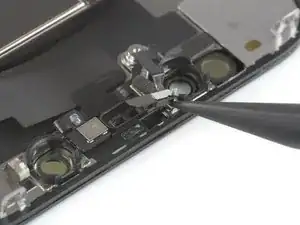

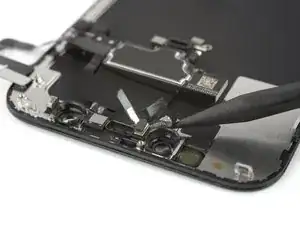

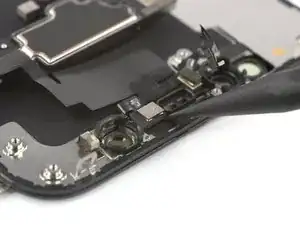

Hebe den Näherungssensor mit der Spudgerspitze hoch und löse ihn aus seiner Vertiefung heraus.

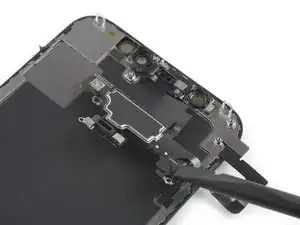

Schiebe einen Spudger unter das breite Flachbandkabel zur Sensoreinheit und trenne es vom Display ab.

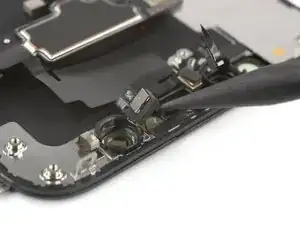

Heble den Flood Illuminator mit einer Pinzette oder einem Spudger aus seiner Vertiefung heraus.

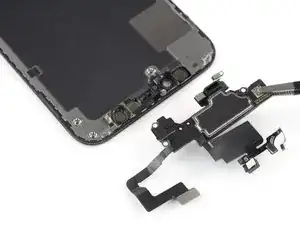

Entferne die Baugruppe aus Ohrhörer-Lautsprecher und Frontsensoren.

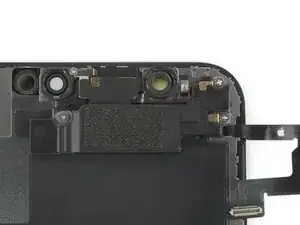

Flood Illuminator

Näherungssensor

Mikrofon
