iPhone 13 Pro komplette Chip ID

Geschrieben von: Craig Lloyd
Veröffentlicht: 27/09/21
  • Kommentare: 10

iPhone 13 Pro komplette Chip ID

Veröffentlicht: 27/09/21

Teardown

Einleitung

Wir haben es nicht geschafft, die gesamte Chip ID in unseren iPhone 13 Pro Teardown zu quetschen. Wenn du mehr darüber erfahren willst, ist hier ein gründlicherer Überblick über die Chips auf dem Logic Board des iPhone 13 Pro.

Ganz besonderen Dank an unser Community Mitglied Chunglin Chin, für alle Infos!

  1. EsJabFYWLkmQoCvV

    • Logic Board, Seite 1:

    • Apple APL1W07 A15 Bionic SoC, geschichtet mit was sehr nach einem 6 GB SK Hynix LPDDR4X SDRAM aussieht

    • Apple APL1098 Leistungs-Management-IC

    • Apple 338S00762-A1 Leistungs-Management-IC

    • STMicroelectronics STB601A05 Leistungs-Management-IC

    • Apple 338S00770-B0 Leistungs-Management-IC

    • Texas Instruments TPS65657B0 Display-Leistungs-Management-IC

    • NXP Semiconductor CBTL1616A0 Display-Port-Multiplexer

    The light blue rectangle is what we would call the charging ic. It is a variant of the earlier Tigris and later Yangtze chips that are commonly damaged by rogue chargers. The function of this chip is to create the main power rail from the battery or charger voltage, and control charging of the battery while on the charger. Due to the lack of public schematics for iPhone 13 series, we'd like to propose calling this chip "Genesee" following the river naming convention. The Genesee river is in Rochester, NY

    jessabethany -

    The purple chip is a new generation of the usb port communication hub. In earlier models this is the famous tristar chip, later called hydra in the iPhone 8 and then Kraken in iPhone 11.

    jessabethany -

  2. WJB1NfCBIL15tVd1

    • Logic Board, Seite 1 (Fortsetzung):

    • Texas Instruments CD3710A1 VCSEL Array-Treiber

    • Texas Instruments USB 2.0 Zweifach-Repeater

    • ON Semiconductor Gleichstromwandler

    • Möglicherweise eine NXP Semiconductor Leistungs-Management-IC

    • Möglicherweise ein NXP Semiconductor Lastschalter

  3. AcJbf3ys5phWIfLd

    • Logic Board, Seite 1 (Fortsetzung):

    • Apple/USI U1 Ultra-Breitband-Chip

    • Skyworks SKY58271-19 Frontend Modul

    • Skyworks SKY58276-17 Frontend Modul

    • Wahrscheinlich ein Broadcom AFEM-8225 Frontend Modul

    • Wahrscheinlich ein Skyworks SKY59723 LeistungsverstÄrker-Modul

    • Wahrscheinlich ein Murata 141 RF Schaltermodul

    • Wahrscheinlich Broadcom Filter

  4. jSyuK2CWlVjwwkGT

    • Logic Board, Seite 1 (Fortsetzung):

    • Alps HSCDTD00xA elektronischer Kompass

  5. NndoxMWIVNQNEBER

    • Logic Board, Seiten 2 und 3:

    • 128 GB Kioxia NAND Flash Speicher

    • STMicroelectronics ST33Jxxx gesicherter Mikrocontroller mit eSIM

    • Möglicherweise ein Apple/Cirrus Logic 338S00817 Audio-Prozessor

    • Apple/Cirrus Logic 338S00739 Audio Codec

    • Apple/Cirrus Logic 338S00537 Audio-VerstÄrker

    • Broadcom BCM59365 kabelloser Leistungsempfänger

    • Wahrscheinlich ein Analog Devices haptischer Treiber

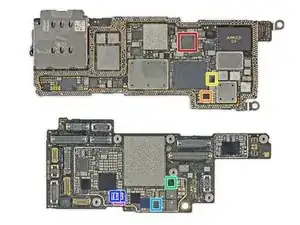

  6. wV6Q3QtjWC2fXkRG

    • Logic Board, Seiten 2 und 3 (Fortsetzung):

    • Qualcomm PMX60 Leistungs-Management-IC

    • Apple 338S00616 Leistungs-Management-IC

    • Texas Instruments LM3567A1 LED Flash-Treiber

    • ON Semiconductor Gleichstromwandler

    • Wahrscheinlich ein STMicroelectronics Gleichstromwandler

    • Nexperia 74AVC1T45 3-stufiger Spannungspegelumsetzer/Transceiver

    • Nexperia LSF0101 Bidirektionaler 1-Bit-Spannungspegelumsetzer

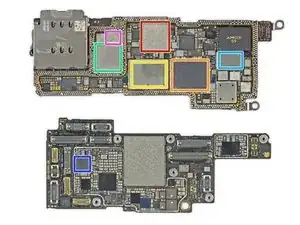

  7. oGy2QAHjyAKqbwFD

    • Logic Board, Seiten 2 und 3 (Fortsetzung):

    • USI 339S00761 WiFi/Bluetooth-Modul

    • Qualcomm SDX60M 5G Modem

    • Möglicherweise ein Qualcomm SDR868 5G RF-Transceiver

    • Broadcom AFEM-8215 Frontend Modul

    • Möglicherweise ein Skyworks SKY53838-17 Frontend Modul

    • NXP Semiconductor SN210V NFC Controller mit sicherem Element

    • Wahrscheinlich ein Skyworks SKY57217 Leistungsverstärker-Modul

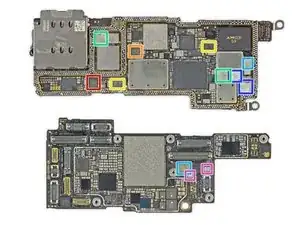

  8. I1Zh6LKcVqTMgBFV

    • Logic Board, Seiten 2 und 3 (Fortsetzung):

    • Qualcomm QET510 Envelope Tracker

    • Qualcomm QET5100 Envelope Tracker

    • Wahrscheinlich ein Qorvo Envelope Tracker

    • Wahrscheinlich ein Skyworks SKY514xx RF-Schaltermodul

    • Wahrscheinlich ein Skyworks RF-Schalter

    • Wahrscheinlich ein Murata Antennen-Schalter-Modul

    • Schalter für die Antenneneinstellung

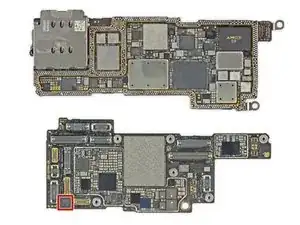

  9. wwkhBqNOEmvTrh4y

    • Logic Board, Seiten 2 und 3 (Fortsetzung):

    • Bosch Sensortec 6-Achsen Beschleunigungsmesser/Gyroskop
