iPhone 13 mini Taptic Engine tauschen

Schalte dein iPhone aus, bevor du mit dem Zerlegen beginnst.

Entferne die beiden 6,8 mm langen Pentalobe-Schrauben an der Unterkante des iPhone.

Erwärme die Unterkante des iPhone mit einem heißen iOpener ungefähr zwei Minuten lang, damit der Kleber darunter aufweicht.

Setze die beiden Saugnäpfe am unteren Rand des iPhones an, einen auf der Vorder-, den anderen auf der Rückseite.

Wenn dein Display stark gesplittert ist, dann haftet der Saugheber vielleicht besser, wenn du die Scheibe mit durchsichtigem Paketband abdeckst. Zu diesem Zweck liegen dem iSclack zwei Stücke Klebeband bei.

Drücke beide Saugnäpfe fest an. Halte das iPhone gut fest und drücke die Griffe des iSclacks zusammen, so dass sich Display ein wenig vom Rückgehäuse löst.

Setze ein Plektrum in den Spalt am unteren Displayrand des iPhones.

Überspringe die nächsten beiden Schritte.

Wenn du einen einzelnen Saugheber benutzen willst, dann bringe ihn so nah wie möglich an der Unterkante des Smartphones an.

Ziehe den Saugheber fest und gleichmäßig nach oben, so dass ein kleiner Spalt zwischen der Frontscheibe und dem Rückgehäuse entsteht.

Setze ein Plektrum in den Spalt ein.

Schiebe das Plektrum um die untere rechte Ecke herum und an der rechten Seite des Smartphones nach oben, um den Displaykleber aufzutrennen.

Setze das Plektrum an der unteren linken Ecke des iPhones wieder ein.

Schiebe das Plektrum um die untere linke Ecke herum und entlang der linken Seite nach oben, wobei der Displaykleber aufgetrennt wird.

Setze das Plektrum an der rechten oberen Ecke des Glasscheibe ein. Schiebe das Plektrum an der Oberkante entlang.

Ziehe an der kleinen Noppe am Saugheber, damit er sich von der Scheibe löst.

Wenn du mit einem iSclack gearbeitet hat und er immer noch befestigt ist, dann entferne ihn jetzt.

Öffne das iPhone so, wie man einen Buchdeckel von rechts her aufschlägt.

Lehne das Display gegen einem stabilen Gegenstand, so dass es während der Reparatur senkrecht stehen bleibt.

Entferne die beiden 1,2 mm langen Y000 Schrauben, mit denen die Abdeckung am Stecker des Akku- und Displaykabels befestigt ist.

Halte während der ganzen Reparatur alle Schrauben gut geordnet und achte darauf, dass jede Schraube an ihren alten Platz zurück kommt, sonst kann das iPhone schwer beschädigt werden.

Entferne die Abdeckung des Display- und Akkukabelsteckers mit einer Pinzette.

Heble den Akkustecker und den Displaystecker mit einem Spudger aus seinem Anschluss auf dem Logic Board hoch.

Biege den Stecker ein wenig vom Logic Board weg, damit er sich nicht wieder versehentlich verbinden und während der Reparatur das Gerät mit Strom versorgen kann.

Entferne die drei Schrauben, mit denen die Abdeckung der Frontsensoreinheit befestigt ist.

eine 1,4 mm lange PH000 Schraube

eine 1,8 mm lange Y000 Schraube

eine 1,2 mm lange Y000 Schraube

Entferne die Halterung der Frontsensoreinheit mit einer Pinzette.

Trenne den Stecker am Kabel zur Frontsensoreinheit mit einem Spudger ab.

Entferne die Displayeinheit.

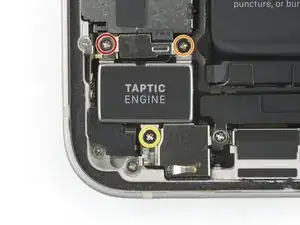

Entferne die drei Kreuzschlitzschrauben, mit denen die Taptic Engine befestigt ist:

Eine 1,5 mm lange Schraube

Eine 2,1 mm lange Schraube

Eine 1,9 mm lange Schraube

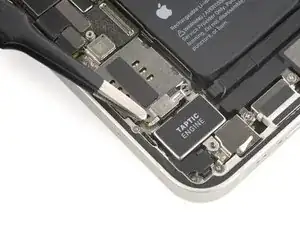

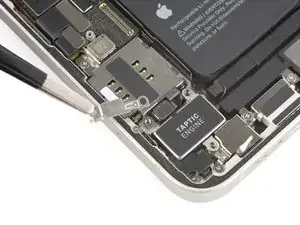

Entferne die Abdeckung über dem Stecker der Taptic Engine mit einer Pinzette.

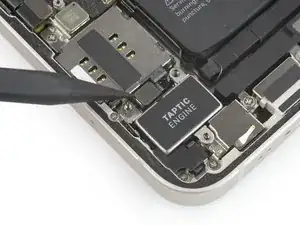

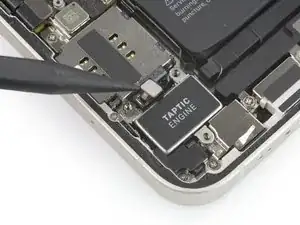

Heble den Stecker am Kabel zur Taptic Engine mit dem Spudger nach oben und löse ihn aus seinem Anschluss.

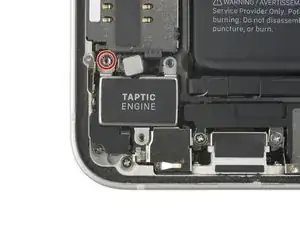

Entferne die 3 mm lange Abstandsschraube.

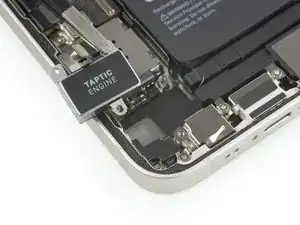

Entferne die Taptic Engine mit einer Pinzette.
