iPhone 3G Kamera austauschen

Geschrieben von: iRobot
  • Kommentare: 7
iPhone 3G Kamera austauschen

Schwierigkeitsgrad

Mittel

Schritte

17

Zeitaufwand

Keine Schätzung

Einleitung

Willst du die Kamera austauschen oder ausbauen? Hier wird gezeigt, wie das geht.

  1. R3ZoR1IJ5LQ1Vyue
    R3ZoR1IJ5LQ1Vyue
    aPa5NgjfVl3XStxJ
    vtEYqJeccDVDH4oS

    • Falls das Displayglas gesprungen ist, halte die Bruchstücke zusammen und vermeide Verletzungen während des Reparaturvorgangs, indem du das Glas mit Tape zusammenhälst.

    • Lege sich überlappende Streifen von durchsichtigen Klebestreifen über das Display des iPhones, bis die gesamte Vorderseite bedeckt ist.

    • Dadurch werden die Glasscherben zusammenhalten, wenn du am Display hebelst und es heraushebst.

    • Trage eine Schutzbrille, um deine Augen vor Glassplittern zu schützen.

  2. GOuBIKU4HJGQLSHT

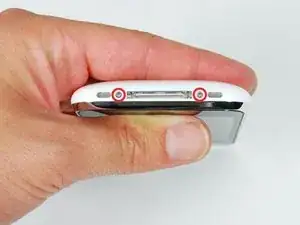

    • Entferne die beiden Kreuzschlitzschrauben #00 an der Dockanschluss-Seite des iPhones.

    Is the camera (lens) available for separate purchase? If so, can we upgrade the camera? like 3mgp or 5mgp? Thanks

    NRana -

    Thanks! I followed the instructions and it worked perfectly. Don't forget to turn your phone off beforehand!

    Shawn -

    Zitat von Shawn:

    Thanks! I followed the instructions and it worked perfectly. Don't forget to turn your phone off beforehand!

    Also should note that the tab that you have to flip in step six is black, and not white (my colors were reversed from the pic, which is not a 3G).

    Shawn -

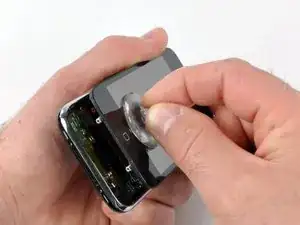

  3. yLTZ5FQwXTwbSK2C

    • Entferne den Metallgriff vom Saugheber. Es ist einfacher und sicherer den Saugheber ohne den Griff zu fassen.

    • Zwischen der silbernen Einfassung und der schwarzen Displayeinheit befindet sich eine Gummidichtung. Es erfordert in diesem Schritt etwas Kraft, um die Displayeinheit des iPhones abzulösen.

    • Sei beim Öffnen des iPhone sehr vorsichtig, damit die Kabel unter dem Display nicht reißen.

    • Benutze einen kleineren Saugheber in der Nähe des Home Buttons, um den unteren Teil der Displayeinheit vorsichtig anzuheben.

    • Falls die Displayeinheit zu beschädigt ist und der Saugheber nicht gut anhaftet, dann kann starkes Klebeband wie zum Beispiel Paketklebeband benutzt werden.

  4. yxxwReOJkKohjVfT

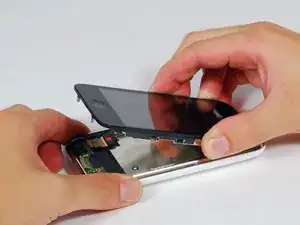

    • Die Displayeinheit ist immer noch durch mehrere Kabel mit dem iPhone verbunden, versuche also noch nicht, sie ganz zu entfernen.

    • Hebe die Displayeinheit an, bis sie in einem Winkel von etwa 45° zum iPhone steht.

  5. qKTj4xnlbKmCSh2D

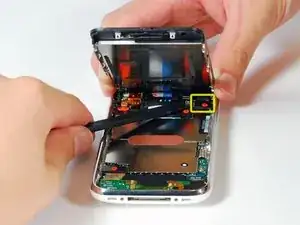

    • Halte die Displayeinheit weiterhin mit einer Hand fest, und benutze deine andere Hand, um mit einem Spudger das schwarze Flachbandkabel, das mit "1" markiert ist, zu trennen.

  6. AIUq2vJ4qBRJB5iE

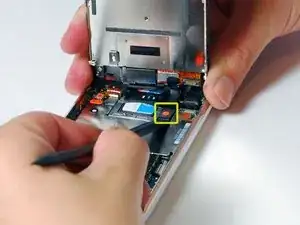

    • Klappe die Displayeinheit hoch, bis sie etwa senkrecht steht. So kommst du besser an die restlichen Kabel dran, die noch gelöst werden müssen.

    • Benutze einen Spudger, um das schwarze Flachbandkabel "2" zu trennen.

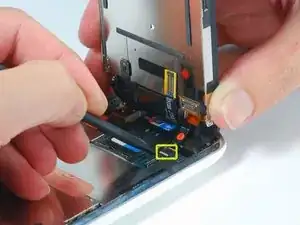

  7. vd2oO64VjMaYyOI3

    • Das Flachbandkabel "3" wird mit einem FPC-Stecker befestigt. Dieser Stecker muss zuerst entriegelt werden, bevor das Kabel entfernt werden kann: Benutze einen Plastikspudger, um die weiße Plastiklasche hochzuklappen, die das letzte Kabel befestigt. Die weiße Plastiklasche wird sich um 90° nach oben klappen, und das Flachbandkabel frei geben.

    • Schiebe das schwarze Flachbandkabel aus seinem Stecker und entferne die Displayeinheit vom iPhone.

  8. uENWqVvqO5AHBrZc

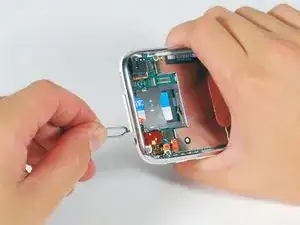

    • Schiebe ein SIM Auswurfwerkzeug oder eine Büroklammer in das Loch neben der Kopfhörerbuchse.

    • Drücke das Werkzeug hinein, bis der SIM-Karteneinschub herausspringt.

    • Fasse den SIM-Karteneinschub und ziehe ihn aus dem iPhone.

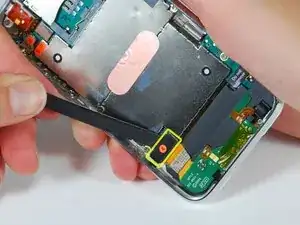

  9. 2KsBuiCApSHDFARi

    • Benutze einen Spudger, um das Flachbandkabel "4" zu lösen.

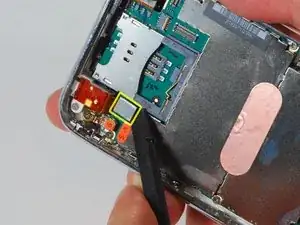

  10. so6UHJYnrIjUZXAK

    • Benutze einen Spudger, um das Flachbandkabel "5" zu lösen.

  11. 4aQRa2ANOFAxlPrg
    4aQRa2ANOFAxlPrg
    WKQkEd1AkoWr2IDd

    • Benutze einen Spudger, um das Flachbandkabel "6" zu lösen.

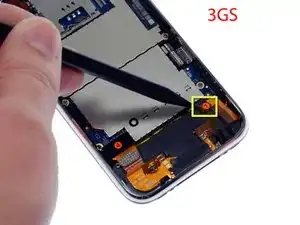

    • Falls du ein iPhone 3GS hast, dann beziehe dich auf das Bild 2 und benutze einen Spudger, um das Flachbandkabel "7" zu lösen.

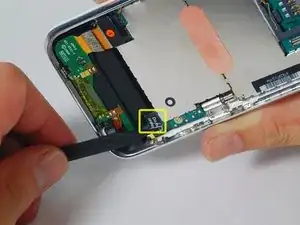

  12. tMLx6FhSotsrqRYX

    • Siehe vorsichtig den kleinen Aufkleber "Do not remove" ab.

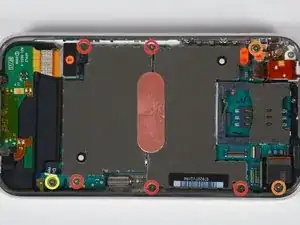

  13. NOAptZ12nVS5BV1I

    • Entferne folgende acht Schrauben:

    • Fünf 2,3 mm Kreuzschlitzschrauben #00 mit Teilgewinde, die das Logic Board am Rückgehâuse befestigen.

    • Zwei 2,3 mm Kreuzschlitzschrauben #00 mit Vollgewinde, die das Logic Board und die Kamera befestigen.

    • Eine 2,9 mm Kreuzschlitzschraube #00 unter dem "Do not remove" Aufkleber.

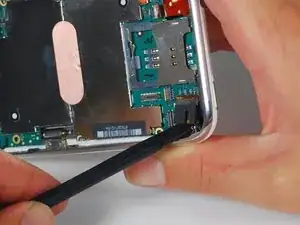

  14. 4WI1DJpTCbkUsOVW

    • Benutze einen Spudger, um vorsichtig die Kamera hochzuhebeln und aus ihrer Vertiefung im Rückgehäuse wegzuheben. Die Kamera kann noch nicht ganz entfernt werden, da sie noch mit der Unterseite des Logic Boards verbunden ist.

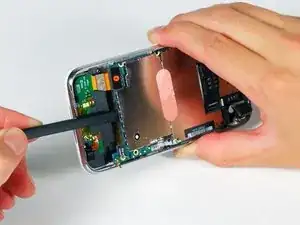

  15. BMtWmkwnkmLPLJFf

    • Benutze einen Spudger, um vorsichtig das Ende des Logic Boards, das dem Dockanschluss am nächsten ist, hochzuhebeln.

    • Falls sich die Platine nicht hochheben lässt, dann kontrolliere noch einmal, ob auch wirklich alle Schrauben, die das Logic Board befestigen, entfernt wurden.

  16. qSeEuYQqZAndUgXZ

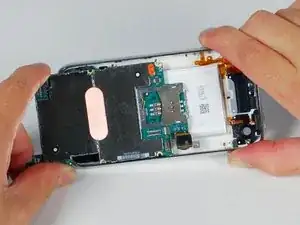

    • Schiebe das Logic Board zum Dockanschluss und aus dem iPhone heraus.

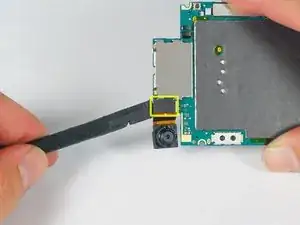

  17. SFHW4MnKZkNwXlte

    • Benutze einen Spudger, um die Kamera vom Logic Board zu trennen.

    There is a little silver clip that needs to go on top of the camera to secure it. If this is not done correctly the camera will not work. Ensure the small silver clip is secured the exact same way as you saw it initially, and ensure the cable is fitted correctly.

    Eugene Tackleberry -

    Can we get a picture or video of this. I tried to fix my iPhone using this guide and your comment is exactly why my camera will not work. It would be very helpful to see the position of the clip the way it is supposed to be connected.

    catherine -

    Also the screw that holds the camera clip down is held by one of the small screws,

    THE ONLY ONE WITH THREAD ALL THE WAY UP TO THE HEAD, the others only only 3/4's threaded. The correct position of that clip is in picture 11, I think.

    Chewtah -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge dieser Anleitung in umgekehrter Reihenfolge.
