iPhone 5c Logic Board ersetzen

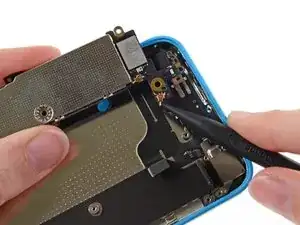

Benutze das flache Ende eines Spudgers, um den Verbinder des Audio Control Kabels aus seinem Sockel auf dem Logic Board zu lösen.

Trenne den Verbinder des Rückkamerakabels von seinem Sockel auf dem Logic Board.

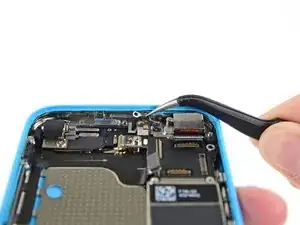

Es kann sich ein kleines Stück Klebeband über der Erdungsklammer des Logic Boards befinden. Entferne es gegebenenfalls mit einer Pinzette.

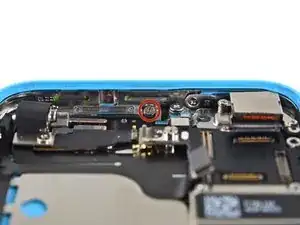

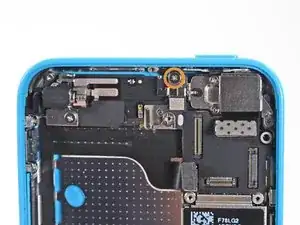

Entferne folgende Schrauben, die die Erdungsklammer des Logic Boards am Rückgehäuse befestigen:

Eine 1,2 mm Kreuzschlitzschraube #000 oben an der Seitenwand

Eine 2,5 mm Kreuzschlitzschraube #000

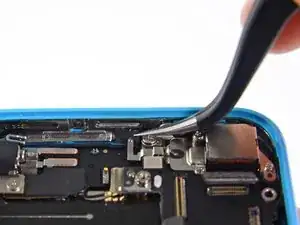

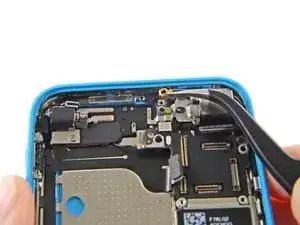

Benutze eine Pinzette, um die Erdungsklammer des Logic Boards zu entfernen.

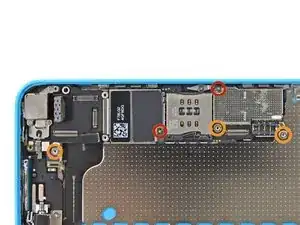

Entferne folgende Schrauben, die das Logic Board am Rückgehäuse befestigen:

Zwei 2,3 mm Kreuzschlitzschrauben

Drei 2,7 mm Abstandsschrauben

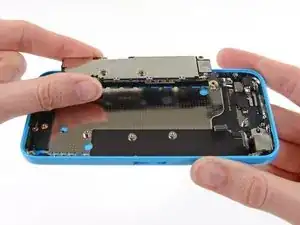

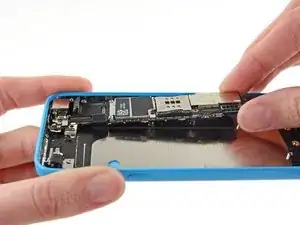

Halte das iPhone gerade und hebe die Unterkante des Logic Boards soweit an, dass du es mit deinen Fingern fassen kannst.

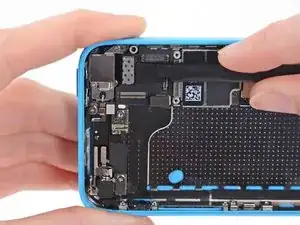

Ziehe das Logic Board gerade weit genug von der Rückkamera weg, um die goldenen Kontaktkappe am oberen Ende freizulegen.

Entferne die goldfarbene Kontaktkappe von dem Haltestift im Rückgehäuse, und lege sie beiseite.

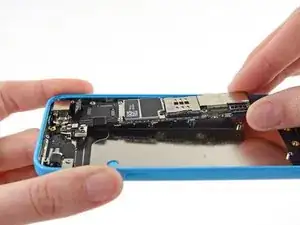

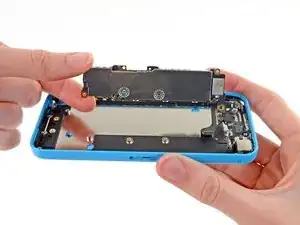

Klappe das Logic bOard nach oben in Richtung der Lautstärkeregler, um den Antennenverbinder freizulegen.

Trenne den Antennenverbinder von der Rückseite des Logic Boards.

Entferne das Logic Board vom Rückgehäuse.
