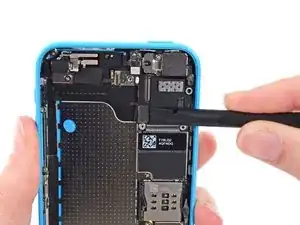

Trenne mit dem flachen Ende eines Spudgers den Kabelstecker der Audiosteuerung von seiner Fassung auf dem Logic Board.
-
Trenne den Kabelstecker der hinteren Kamera von seiner Fassung auf dem Logic Board.
-
-
-

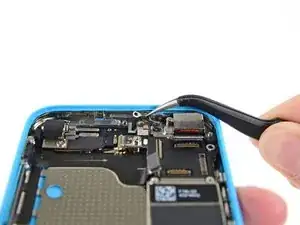

Möglicherweise verdeckt ein kleines Stück Tape denn Erdungswinkel des Logic Boards. Wenn dies der Fall ist, entferne das Tape mit einer Pinzette.
-
-
-

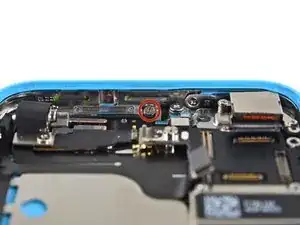

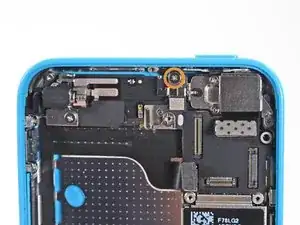

Entferne die folgenden Schrauben, mit denen der Erdungswinkel des Logic Boards am hinteren Gehäuse festgemacht ist:
-
1,2 mm Kreuzschlitzschraube (Phillips #000) in der oberen Seitenwand
-
2,5 mm Kreuzschlitzschraube (Phillips #000)
-
-
-

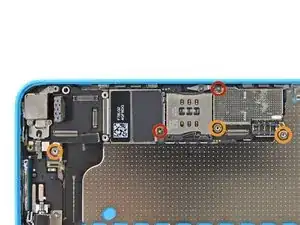

Entferne die folgenden Schrauben, mit denen das Logic Board am hinteren Gehäuse festgemacht ist:
-
Zwei 2,3 mm Kreuzschlitzschrauben
-
Drei 2,7 mm Abstandshalter
-
-
-

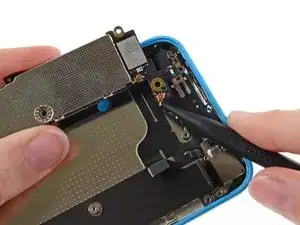

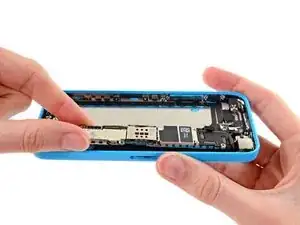

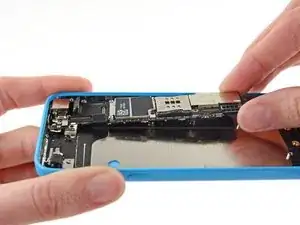

Halte das Smartphone horizontal und hebe das untere Ende des Logic Boards weit genug hoch, dass du es ergreifen kannst.
-

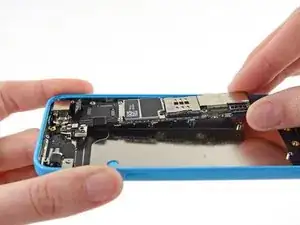

Ziehe das Logic Board weit genug weg von der hinteren Kamera,um die goldene Kontaktkappe unter dem oberen Ende des Logic Boards offenzulegen.
-

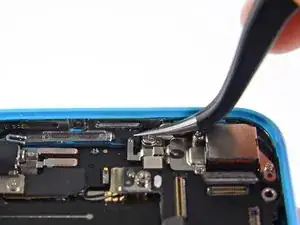

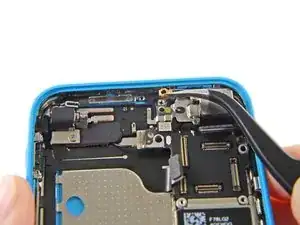

Entferne die goldene Kontaktkappe vom Gewinde im hinteren Gehäuse und lege zur Seite.
-
-
-

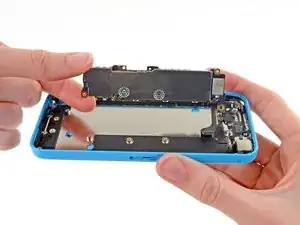

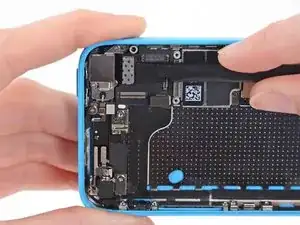

Klappe das Logic Board nach oben Richtung der Lautstärkeregler, um die Antennenverbindung offenzulegen.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
